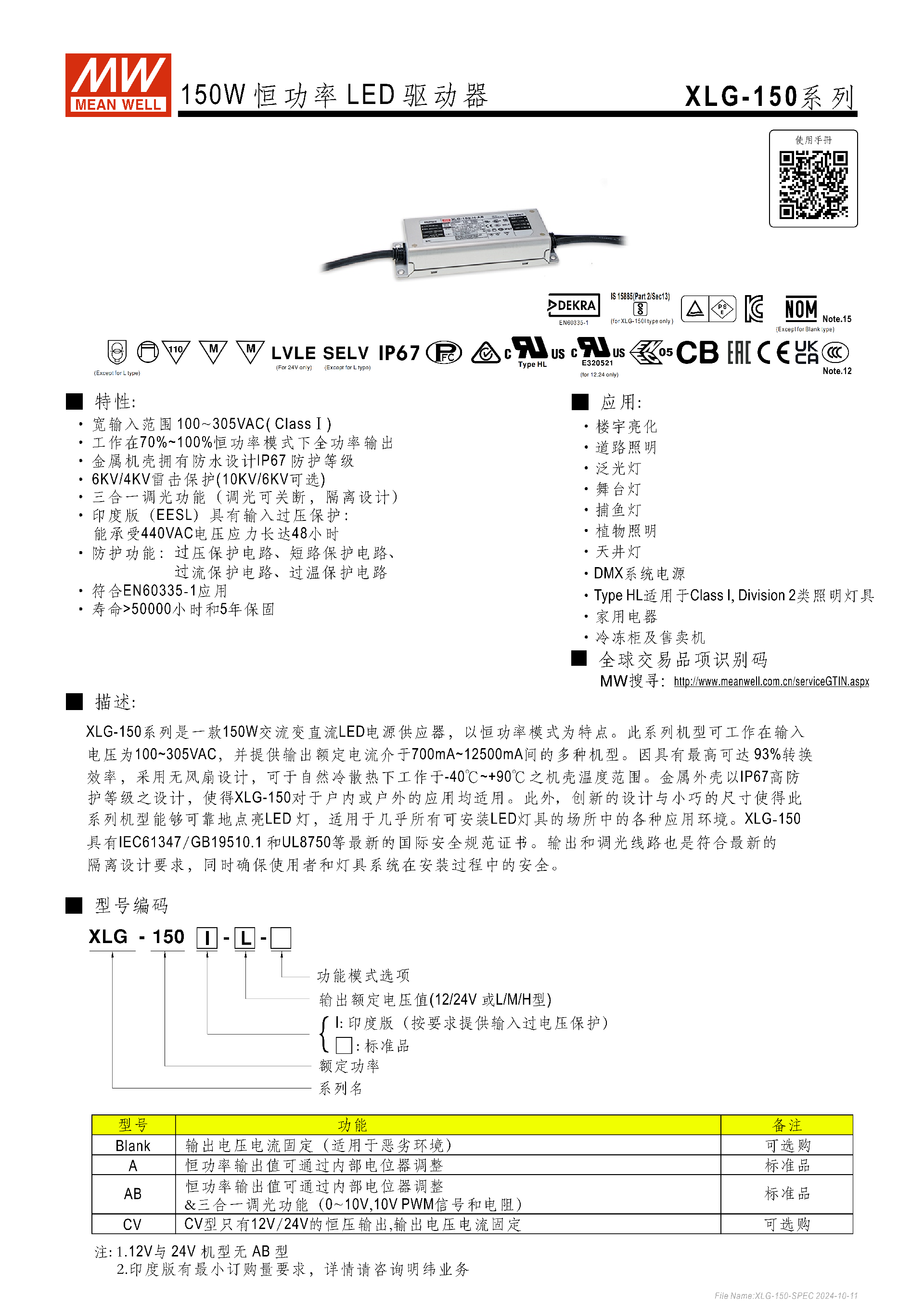

明緯XLG-150 系列是150W 恒功率型 LED 驅動器，輸入電壓覆蓋100~305VAC，擁有IP67防水防護等級，轉換效率最高達93%，工作溫度范圍為 **-40℃~+90℃機殼溫度，具備三合一調光（僅 AB 型）、多重電路保護及6KV/4KV 雷擊保護（10KV/6KV 可選）功能，分標準品 / 印度版（I），輸出有 12V/24V/L/M/H 多種規格，金屬機殼設計適配戶內戶外多場景，壽命超50000 小時且提供5 年保固 **，符合 UL8750、EN61347 等多項國際安全規范。

明緯 XLG-150 系列為150W 恒功率模式交流變直流 LED 電源供應器，采用金屬機殼無風扇設計，依靠自然冷散熱工作，適配戶內、戶外多場景 LED 燈具供電，核心優勢為寬電壓輸入、高防護、高轉換效率及多重保護，符合 IEC61347/GB19510.1、UL8750 等最新國際安全規范，壽命 > 50000 小時（機殼最高溫度 Tc<75℃時），提供5 年保固。

（二）核心特性

  1. 寬電壓輸入：標準品輸入電壓100~305VAC（142~431VDC），印度版（I 型） 具備輸入過壓保護，可承受440VAC電壓應力長達48 小時，低輸入電壓下需減額輸出；

  2. 高防護等級：金屬機殼防水設計，防護等級IP67，雷擊保護6KV/4KV（10KV/6KV 可選）；

  3. 高效節能：轉換效率最高達93%，滿載時功率因數表現優異（PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC），總諧波失真THD<10%（負載≥50%/115/230VAC、負載≥75%/277VAC）；

  4. 溫度適應性：機殼工作溫度 **-40℃~+90℃，儲存溫度-40℃~+80℃，工作 / 儲存濕度均為10~95% RH（無冷凝），海拔超 2000 米時無風扇機型環境溫度按3.5℃/1000m** 比例下降；

  5. 多重保護：內置過壓、短路、過流、過溫、輸入過壓保護電路，除 CV 機型外，短路 / 過流保護為打嗝模式或恒流限制，異常移除后可自動恢復，過壓 / 過溫保護關斷輸出后重啟恢復；

  6. 電氣防護：耐壓參數為 I/P-O/P：3.75KVAC、I/P-FG：2KVAC、O/P-FG：1.5KVAC；絕緣阻抗均為100M Ohms / 500VDC / 25℃ / 70% RH；空載功耗 **<0.5W**（標準品）。

（三）型號編碼與分類

  1. 編碼規則：XLG-150-「輸出規格」-「區域版」，其中輸出規格為 12/24V 或 L/M/H 型，區域版分標準品（無標識）、印度版（I，有最小訂購量要求）；

  2. 功能版本（核心區分輸出 / 調光能力）：| 型號 | 核心功能 | 備注 ||------|----------|------|| Blank | 輸出電壓電流固定 | 適用于惡劣環境，可選購，無 NOM 認證 || A | 恒功率輸出值通過內部電位器調整 | 標準品 || AB | 電位器調功率 + 三合一調光（0-10V/10V PWM / 電阻） | 標準品，12/24V 機型無此款 || CV | 僅 12/24V 恒壓輸出，電壓電流固定 | 可選購，僅 CE/ENEC/CB 認證 |

（四）關鍵電氣規格（核心輸出型號）

1. 12V/24V 機型


規格項XLG-150-24XLG-150-12
直流電壓24V（恒流范圍 16.8~24V）12V（恒流范圍 8.4~12V）
額定電流12.5A6.25A
電流調整范圍（A/AB 型）6.5~12.5A3.2~6.25A
紋波 & 噪聲（最大）240mVp-p150mVp-p
電壓精度±3.0%±0.5%±2.0%±0.5%
過電壓保護27~34V13.5~18V

2. L/M/H 恒流機型


規格項XLG-150-LXLG-150-MXLG-150-H
額定電流700mA1400mA2800mA
恒流電壓范圍120~214V60~107V27~56V
電流調整范圍（A/AB 型）350~1050mA700~2100mA1400~4170mA
開路電壓（最大）225V115V60V
過電壓保護230~265V128~150V61~85V
效率（Typ.）93%92.5%92%

（五）調光功能（僅 AB 型支持，隔離設計）

  1. 三合一調光方式：支持0~10VDC 電壓調光、10V PWM 信號調光（頻率 100Hz~3KHz）、電阻調光，調光端口輸出電流100μA（典型值）；

  2. 調光比例：輸入 0V/0kΩ/PWM 占空比 0% 時輸出電流可降至 0%，最小調光比例約 8%（8% 以下電流精度無定義）；

  3. 接線注意：DIM - 與 Vo - 嚴禁連接，電阻調光需按同步調光驅動器數量 N 匹配電阻（10K/N~100K/N）。

（六）物理與機械參數

  1. 尺寸：統一為1806335.5mm（LWH），公差 ±1mm；

  2. 重量：單臺0.8Kg，整箱 16pcs/13.4Kg/0.69CUFT；

  3. 耐振動：10~500Hz，5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；

  4. 接線規格：不同型號適配 SJOW 14/17AWG、H05RN-F 1.0mm2 等線材，AB 型額外引出粉色 DIM-、紫色 DIM + 調光線。

（七）應用場景

適配樓宇亮化、道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈等戶外 / 室內照明，亦可作為DMX 系統電源，Type HL 版本適用于Class I, Division 2 類照明燈具，還可應用于家用電器、冷凍柜及售賣機。

（八）其他關鍵指標

  1. MTBF：Telcordia SR-332 標準下 **≥2269.5K 小時 **，MIL-HDBK-217F（25℃）標準下 **≥213.3K 小時 **；

  2. 浪涌電流：冷啟動 50A（50% Ipeak，twidth=500μs）/230VAC；

  3. 漏電流：<0.75mA / 277VAC；

  4. 斷路器配置：230VAC 時，16A B 型可配 4 臺、C 型可配 8 臺同型號電源。

四、關鍵問題

問題 1（產品選型）：XLG-150 系列不同功能版本的核心差異是什么，如何根據使用場景選擇？

答案：核心差異體現在輸出 / 功率可調性和調光功能上：Blank 型為固定電壓電流輸出，適配惡劣、無需調試的場景；A 型可通過內部電位器調整恒功率輸出，適配需微調功率的常規場景；AB 型在 A 型基礎上增加三合一調光功能，適配需要亮度調節的照明場景（12/24V 機型無此款）；CV 型僅 12/24V 恒壓固定輸出，適配僅需恒壓供電的 LED 燈具。此外，印度版（I）增加 440VAC 輸入過壓保護，僅適用于印度地區，且有最小訂購量要求。

問題 2（使用操作）：XLG-150 系列的三合一調光功能僅哪類機型支持，具體有哪些調光方式，操作時有哪些注意事項？

答案：三合一調光功能僅 AB 型機型支持，且 12V/24V 機型無 AB 款；調光方式包含三種：①0~10VDC 直流電壓調光；②10V PWM 信號調光（頻率范圍 100Hz~3KHz）；③電阻調光（電阻值按同步調光驅動器數量 N 匹配為 10K/N~100K/N）。操作注意事項：①調光端口 DIM - 與輸出端 Vo-嚴禁連接；②調光端口輸出電流為 100μA（典型值）；③最小調光比例約 8%，8% 以下輸出電流精度無定義；④輸入 0V/0kΩ 電阻 / PWM 占空比 0% 時，可實現輸出電流關斷。

問題 3（環境適配）：XLG-150 系列的工作溫度范圍是多少，實際使用中溫度和海拔會對其產生哪些影響，該如何應對？

答案：XLG-150 系列機殼工作溫度范圍為 - 40℃~+90℃，儲存溫度為 - 40℃~+80℃。溫度與海拔的影響及應對：①機殼最高溫度 Tc<75℃時，產品壽命可超 50000 小時，若工作在恒流的恒功率模式，230VAC 下機殼最高工作環境溫度 Ta 為 55℃，100VAC 下為 40℃；②海拔高度超過 2000 米時，無風扇的 XLG-150 系列環境溫度需按3.5℃/1000m的比例下降，避免超溫工作；③低于 110VAC 且在 - 30℃開機時，產品 5 秒內可能出現重啟情況，需避免此極端低溫低電壓組合啟動。
