明緯XLG-100-DA2 系列是 100W 恒功率 DALI-2 LED 驅動器，擁有100~305VAC 寬輸入范圍、IP67 防水金屬機殼，轉換效率最高達92.5%，支持8% 最低調光亮度，具備 6KV/4KV 雷擊、短路、過溫等多重防護，印度版可承受 440VAC 電壓應力 48 小時，工作溫度為 - 40℃~+90℃機殼溫度，壽命超 50000 小時且有 5 年保固，通過 IEC61347 等國際安全規范認證，分 L/H 型及印度 I 版，適配道路、植物、舞臺等多種照明場景，尺寸為 1406332mm，MTBF 值最高達 2137.1Khrs。
明緯XLG-100-DA2 系列為100W 恒功率 DALI-2 LED 驅動器，是交流變直流的 LED 電源供應器，主打恒功率工作模式與 DALI-2 調光功能，采用無風扇自然散熱設計，金屬機殼適配戶內戶外多場景，通過IEC61347/GB19510.1/UL8750等國際安全規范認證，輸出與調光線路為隔離設計，保障安裝安全，產品提供5 年保固，使用壽命 **>50000 小時 **（機殼溫度 Tc 低于 75℃時）。
二、核心產品特性
電氣特性：寬輸入電壓范圍100~305VAC（ClassⅠ），轉換效率最高達92.5%；70%~100% 恒功率模式下可全功率輸出，輸出額定電流介于700mA~2780mA（分機型）。
防護特性：金屬機殼為IP67防水防護等級；具備6KV/4KV 雷擊保護、短路保護電路、過溫保護電路；短路保護為打嗝模式 / 恒流限制，過溫保護會降額至 75% 負載，異常移除后均可自動恢復。
調光特性：支持DALI-2 調光協議，提供 16 個組、64 個地址，最低調光亮度 8%，恒流輸出值可通過內部電位器調整。
特殊版本：印度版（I 型）專屬輸入過壓保護，能承受440VAC電壓應力長達48 小時，常規輸入過壓保護范圍為 320~390VAC。
環境特性：工作機殼溫度 **-40℃~+90℃**，儲存溫度 - 40~+80℃、濕度 10~95% RH（無冷凝）；耐振動 10~500Hz、5G，12 分鐘 / 周期。

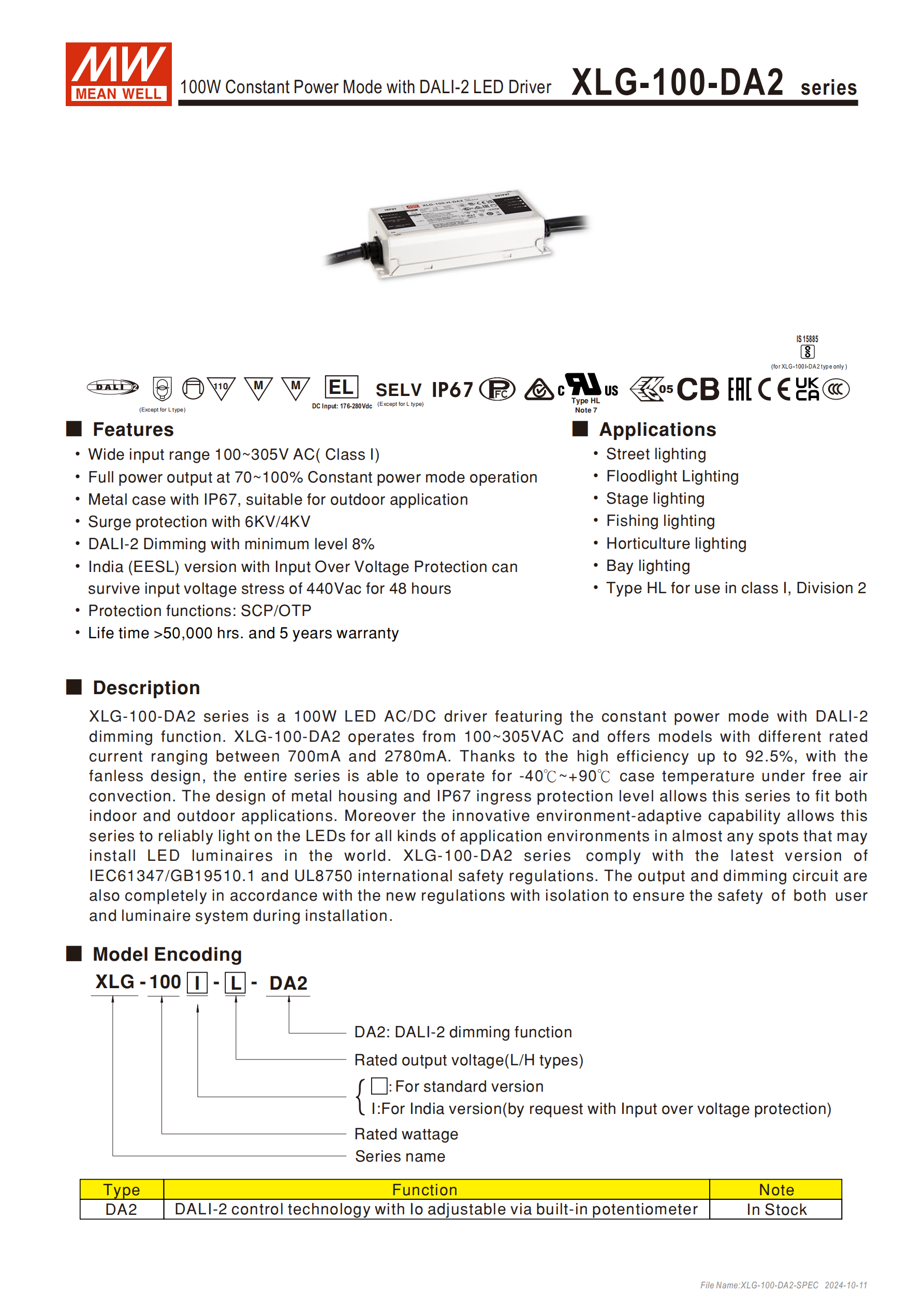

三、型號編碼與分類
| 編碼段 | 含義 | 細分類型 | 核心參數 |
|---|---|---|---|
| XLG | 系列名 | - | - |
| 100 | 額定功率 | - | 100W |
| L/H | 輸出額定電壓型 | L 型 | 額定電流 700mA，恒流范圍 71~142V |
| H 型 | 額定電流 2780mA，恒流范圍 27~56V | ||
| DA2 | 功能選項 | 標準品 | DALI-2 控制技術，恒流可電位器調整 |
| I | 版本選項 | 印度版 | 新增 440VAC 電壓應力耐受，僅 XLG-100I-DA2 |

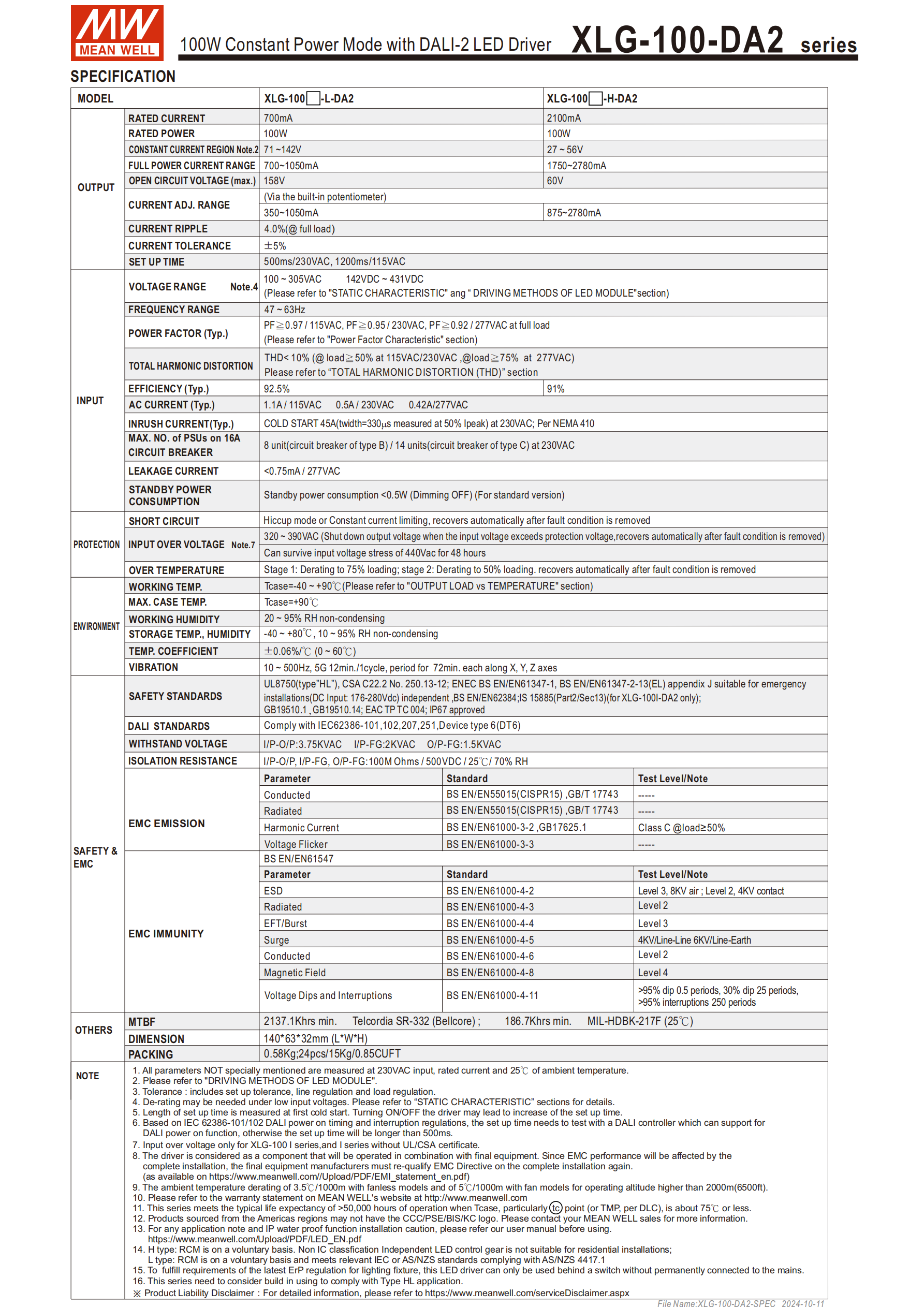

四、關鍵電氣規格（核心 L 型）
| 項目 | 規格參數 | 備注 |
|---|---|---|
| 輸出額定電流 | 700mA | 全功率電流范圍 700~1050mA |
| 恒流范圍 | 71~142V | 開路電壓最大 158V |
| 電流調整范圍 | 350~1050mA | 內部電位器調節 |
| 電流精度 / 紋波 | ±5% / 4.0%@額定電流 | 精度含設定、線性、負載調整率 |
| 啟動時間 | 500ms/230VAC；1200ms/115VAC | 冷機啟動，頻繁開關機會延長 |
| 輸入頻率 | 47~63Hz | - |
| 功率因數（Typ.） | PF≥0.97/115VAC；PF≥0.95/230VAC | Tcase=75℃ |
| 總諧波失真 | THD<10% | 負載≥50%/115/230VAC |
| 待機功耗 / 漏電流 | <0.5W（調光關斷）/<0.75mA/277VAC | 標準品參數 |
| 浪涌電流 | 45A（50%Ipeak，twidth=330μs）/230VAC | 符合 NEMA 410 |
五、應用場景
適配道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈等；Type HL版本適用于Class I, Division 2類照明燈具，產品為 IC 分類獨立式 LED 電源，不適用于住宅安裝。
六、物理與可靠性參數
尺寸與重量：機身尺寸1406332mm（LWH），重量0.58Kg，包裝 24pcs/15Kg/0.85CUFT；
線材定義：AC/L（棕色）、AC/N（藍色）、FG（黃滾綠）、V+（紅色）、V-（黑色）、DIM-/DA-（粉色）、DIM+/DA+（紫色）；
MTBF：最低2137.1Khrs（Telcordia SR-332 標準）、186.7Khrs（MIL-HDBK-217F，25℃）；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃。
七、工作降額與使用要求
海拔高度超過2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
超高環境溫度 / 機殼溫度下，輸出電流需降額使用，230VAC 輸入時機殼溫度達 90℃需大幅降額；
低輸入電壓（<120VAC）在 - 30℃開機，5S 內可能出現重啟情況；
16A 斷路器可配置 8 臺（B 型）/14 臺（C 型）同型號電源；
需在市電與 LED 電源間加開關，滿足最新 ErP 法規要求。
八、電磁兼容
發射特性：CLASS C（負載≥50%）；
抗擾度：符合 BS EN/EN61547，ESD Level3（8KV 空氣）/Level2（4KV 接觸）、浪涌 4KV / 線 - 線 / 6KV / 線 - 地、EFT/Burst Level3 等；
溫度系數：±0.06%/℃（0~60℃）。
關鍵問題
問題 1：XLG-100-DA2 系列的核心防護能力與特殊版本的防護優勢是什么？
答案：該系列基礎防護為IP67 防水金屬機殼、6KV/4KV 雷擊保護、短路打嗝 / 恒流限制保護、過溫 75% 負載降額保護，且所有防護在異常條件移除后均可自動恢復；印度版（I 型）為特殊防護版本，額外具備輸入過壓強化保護，能承受440VAC電壓應力長達48 小時，常規版本輸入過壓保護僅為 320~390VAC。
問題 2：XLG-100-DA2 系列的 DALI-2 調光特性及輸出電流調節相關參數是什么？
答案：調光上支持DALI-2 協議，提供 16 個組、64 個地址，最低調光亮度 8%；輸出電流調節方面，L 型額定電流 700mA，全功率電流范圍 700~1050mA，可通過內部電位器在 350~1050mA 區間調整，電流精度為 ±5%，電流紋波 4.0%@額定電流，恒流工作范圍為 71~142V（L 型）。
問題 3：XLG-100-DA2 系列在不同使用環境下的降額要求和使用限制有哪些？
答案：①海拔：超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降；②溫度：超高環溫 / 機殼溫度下輸出電流需降額，230VAC 輸入時機殼溫度達 90℃需大幅降額，機殼溫度 Tc 低于 75℃時壽命才超 50000 小時；③電壓：低輸入電壓（<120VAC）在 - 30℃開機，5S 內可能重啟；④安裝：為獨立式 LED 電源，不適用于住宅安裝，需在市電與電源間加開關滿足 ErP 法規；⑤適配：16A 斷路器僅可配置 8 臺（B 型）/14 臺（C 型）同型號電源。
