明緯 XLG-75-DA2 系列是 75W 恒功率 DALI-2 LED 驅動器，擁有100~305VAC 寬交流輸入范圍，分 L/H/ 印度 I 版等型號，L 版額定電流 700mA、H 版 1400mA，具備IP67 防水防塵防護等級，DALI-2 調光最低亮度達8%，轉換效率最高90%，工作機殼溫度 **-40℃~+90℃，金屬機殼設計，擁有短路、過溫等多重防護，印度版還支持輸入過壓保護且能承受 440VAC 電壓應力 48 小時，壽命超50000 小時 ** 并提供 5 年保固，適配樓宇亮化、植物照明等多場景，同時符合 UL8750、GB19510 等多項國際國內安全規范。

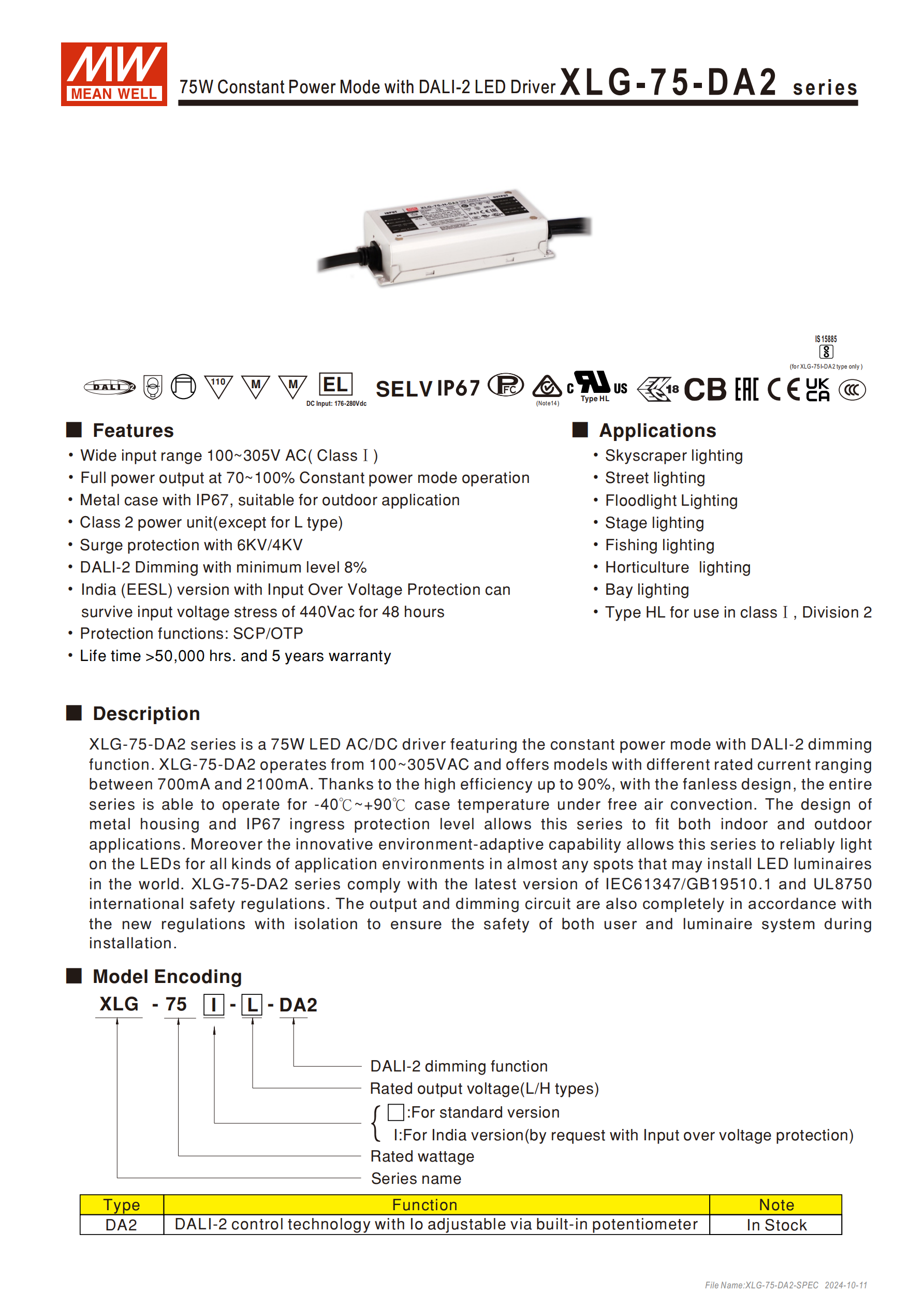

明緯XLG-75-DA2 系列為75W 恒功率 DALI-2 LED 驅動器，是交流轉直流的 LED 電源供應器，主打恒功率工作模式與 DALI-2 調光功能，金屬機殼 IP67 防護，適配戶內戶外多場景，無風扇自然風冷設計，壽命超50000 小時且提供5 年保固。
二、核心產品特性
輸入輸出：寬交流輸入范圍100~305VAC（ClassⅠ），印度 I 版支持 DC 輸入176-280Vdc；70%~100% 恒功率模式下全功率輸出，輸出額定電流可通過內部電位器調整。
防護與安全
防護等級IP67，金屬機殼防水設計；Class 2 電源（L 型除外）。
雷擊保護6KV/4KV，具備短路保護、過溫保護電路，印度版額外有輸入過壓保護，且能承受440VAC電壓應力長達48 小時。
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC；絕緣阻抗均為 100M Ohms / 500VDC / 25℃/ 70% RH。
調光功能：支持DALI-2 調光，最低調光亮度8%，符合 IEC62386-101/102/207/251 規范，設備類型為 DT6。
工作環境與效率：轉換效率最高90%，工作機殼溫度 **-40℃~+90℃**，儲存溫度 - 40~+80℃、濕度 20~95% RH（無冷凝）；耐振動 10~500Hz、5G，X/Y/Z 軸各 72 分鐘。
三、型號分類及關鍵參數
該系列分 L 版、H 版（標準品）與印度 I 版，核心參數如下表：
| 型號 | 額定電流 | 額定功率 | 輸出電壓范圍 | 恒流范圍 | 開路電壓（最大） | 電流調整范圍 |
|---|---|---|---|---|---|---|
| XLG-75-L-DA2 | 700mA | 74.9W | 53~107V | 700~1050mA | 115V | 350~1050mA |
| XLG-75-H-DA2 | 1400mA | 75.6W | 27~56V | 1300~2100mA | 60V | 700~2100mA |
| 注：印度 I 版無 UL/CSA 認證，輸入過壓保護觸發電壓 320~390VAC，異常移除后自動恢復。 |
四、關鍵電氣規格
電性能參數
功率因數（滿載）：PF≧0.97/115VAC、PF≧0.95/230VAC、PF≧0.92/277VAC。
總諧波失真：THD<10%（115/230VAC 負載≧50%，277VAC 負載≧75%）。
浪涌電流：冷啟動50A（50% Ipeak 下 twidth=360μs）/230VAC；漏電流 <0.75mA/277VAC。
空載功耗：<0.5W（調光關閉，標準品）；啟動時間 500ms/230VAC、1200ms/115VAC。
可靠性：MTBF 最小2489.3Khrs（Telcordia SR-332）、245.7Khrs（MIL-HDBK-217F，25℃）；電流紋波 5.0%@額定電流，電流精度 ±5%。
電路配置：230VAC 時，16A B 型斷路器可配置 8 臺，C 型可配置 14 臺。
五、認證與規范
安全規范：UL8750(type”HL”)、CSA C22.2 No. 250.13-12、ENEC BS EN/EN61347、GB19510.1/14、IS 15885（僅 I 版）、EAC TP TC 004 等。
電磁兼容
發射：符合 BS EN/EN55015 (CISPR15)、GB/T 17743 等。
抗擾度：ESD（Level3 8KV 空氣 / Level2 4KV 接觸）、浪涌（4KV 線對線 / 6KV 線對地）、電壓驟降（>95% dip 0.5 周期等），多為 Level3/4 等級。
其他規范：輸出和調光線路符合 IEC61347/GB19510.1 隔離設計要求。
六、物理與包裝參數
尺寸與重量：機身尺寸1406332mm（LWH），單臺重0.58Kg；包裝 24pcs/15Kg/0.85CUFT。
線材與標識：配 SJOW 17AWG、UL2517 20AWG 等線材，接線有顏色標識（如 V + 紅色、DA + 紫色、FG 黃滾綠）。
安裝：推薦安裝方式參考官網手冊，機殼有 4-Φ4.5 安裝孔，尺寸公差 ±1mm。
七、應用場景
適配樓宇亮化、道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈；Type HL 版本適用于 Class I, Division 2 類照明燈具。
八、重要使用注意事項
低輸入電壓需減額輸出，海拔超2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
冷機啟動測啟動時間，頻繁開關機會延長啟動時間；DALI 啟動時間需專用控制器測試，否則超 0.5 秒。
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；僅市電與電源間加開關，方可符合最新 ErP 法規。
外殼最高溫度點 Tc 低于 75℃時，工作壽命才大于 50000 小時；美洲地區產品無 PSE/CCC/BIS/KC 徽標。
關鍵問題

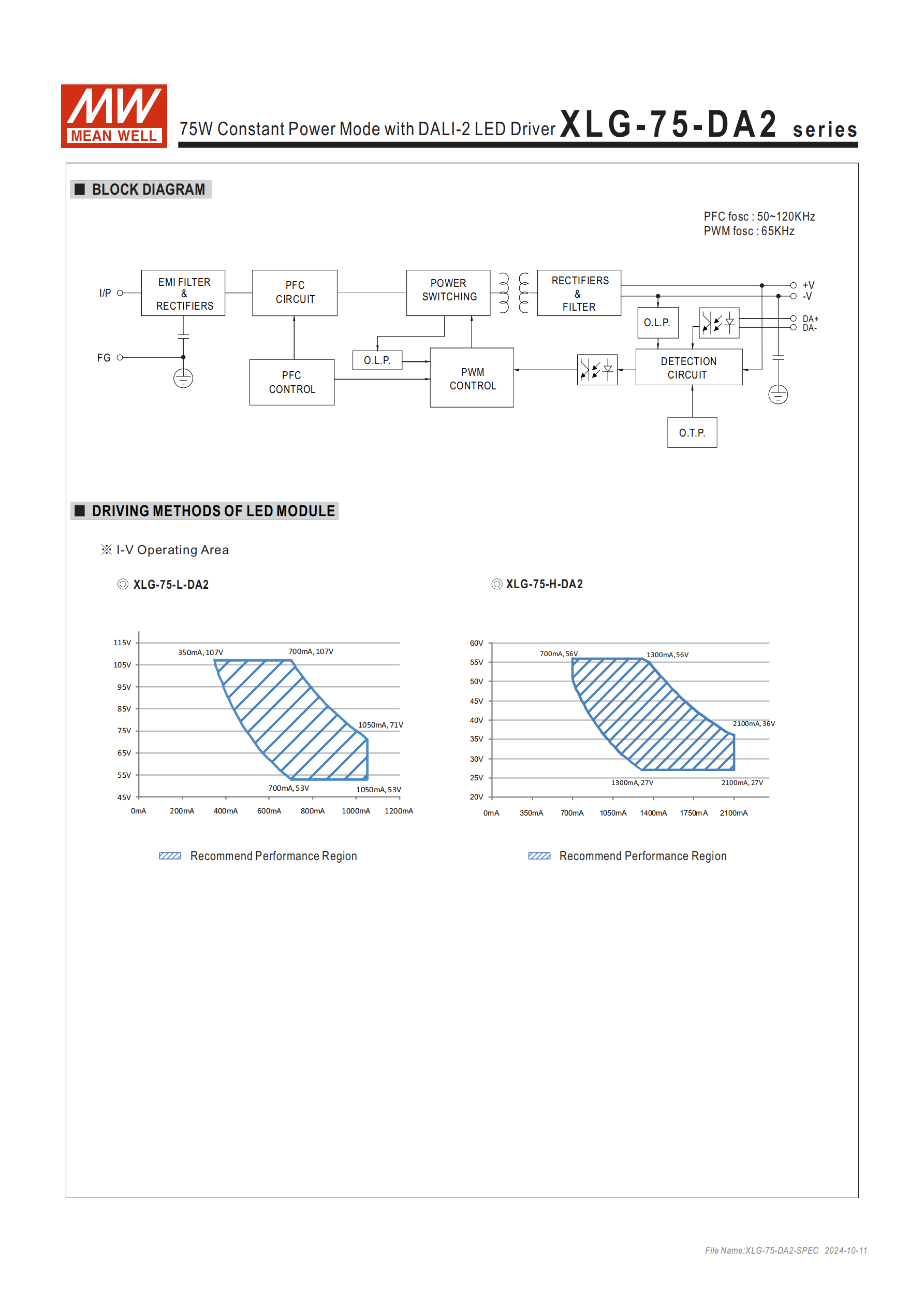

問題 1（產品性能與適配性）：XLG-75-DA2 系列 L 版和 H 版的核心輸出參數有何差異，分別適配何種電壓區間的 LED 燈具？
答案：L 版額定電流 700mA、額定功率 74.9W，輸出電壓范圍 53~107V，恒流可調范圍 350~1050mA，適配 53-107V 電壓區間的 LED 燈具；H 版額定電流 1400mA、額定功率 75.6W，輸出電壓范圍 27~56V，恒流可調范圍 700~2100mA，適配 27-56V 電壓區間的 LED 燈具，兩者均支持內部電位器調整輸出電流。
問題 2（使用環境與限制）：XLG-75-DA2 系列在特殊環境（高海拔、高溫）下使用有哪些核心限制要求？
答案：①高海拔：海拔高度超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000m的比例下降；②高溫：機殼最高溫度點 Tc 需低于 75℃，否則無法保證大于 50000 小時的工作壽命，其最大工作機殼溫度為 + 90℃，過溫保護觸發后會以打嗝模式或恒流限制保護，異常移除后自動恢復；③低輸入電壓環境下，該系列需要減額輸出，具體參考產品靜態特性曲線圖。
問題 3（認證與特殊版本）：XLG-75-DA2 印度 I 版與標準版相比，有哪些專屬特性和認證差異？
答案：①專屬特性：印度 I 版具備輸入過壓保護（320~390VAC 觸發，異常移除后自動恢復），能承受 440VAC 電壓應力長達 48 小時，且支持 DC 輸入 176-280Vdc（適配應急照明）；②認證差異：僅印度 I 版擁有 IS 15885 (Part2/Sec13) 認證，同時該版本無 UL/CSA 認證，而標準版擁有 UL8750、CSA C22.2 等國際安全認證；③其他：印度 I 版屬于該系列特殊定制版，不適用美洲地區市場相關徽標要求。
