明緯XLG-75 系列是 75W 恒功率 / 恒壓 + 恒流 LED 驅動器，擁有100~305VAC 寬輸入范圍、IP67 防水金屬機殼，工作溫度達 - 40℃~+90℃，轉換效率最高91%，具備三合一調光（AB 型）、6KV/4KV 雷擊保護及過壓 / 過流 / 短路 / 過溫等多重防護，壽命超50000 小時且 5 年保固，分標準品、印度版（I），有 A/AB/CV/Blank 等功能型號，輸出額定電流 700mA~5000mA，適配樓宇亮化、道路照明等多場景，符合 UL8750、GB19510.1 等多項國際安全規范。
一、產品基礎定位
明緯XLG-75 系列為 75W 級交流變直流 LED 驅動器，分恒功率、恒壓 + 恒流兩種工作模式，采用無風扇自然風冷設計，金屬機殼打造，兼顧戶內戶外多場景應用，是符合國際最新安全規范的高可靠性 LED 電源供應器。
二、核心產品特性
電氣基礎：寬輸入電壓100~305VAC（142~431VDC），頻率 47~63Hz；轉換效率最高91%，70%~100% 恒功率模式下全功率輸出；
防護等級：金屬機殼 IP67 防水設計，Class 2 電源（L 型除外）；
電氣保護：6KV/4KV 雷擊保護，可承受440VAC 電壓應力 48 小時，印度版（I）額外帶輸入過壓保護；
工作環境：機殼工作溫度 **-40℃~+90℃**，工作濕度 20~95% RH（無冷凝），儲存溫濕度 - 40~+80℃、10~95% RH（無冷凝）；
壽命與保固：正常使用下壽命 **>50000 小時 **（機殼最高溫度 < 75℃時），提供5 年保固；
機械特性：耐振動 10~500Hz 5G，X/Y/Z 軸各 72 分鐘；MTBF 最低3404.7K hrs（Telcordia SR-332 標準）。

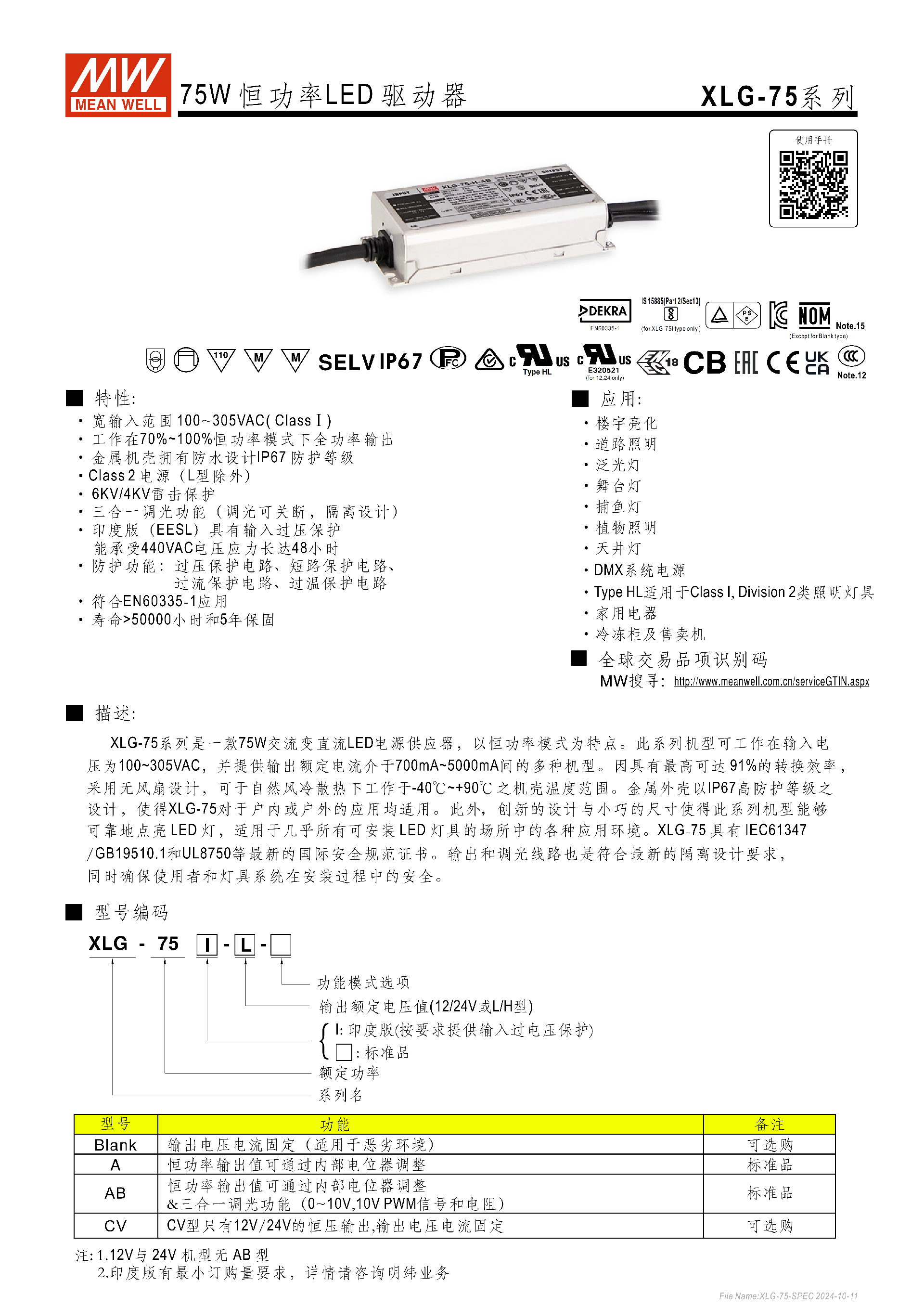

三、型號分類與規格
該系列按區域版本和功能模式劃分，輸出規格含 12V/24V/L 型 / H 型，額定電流覆蓋700mA~5000mA，核心型號參數如下表：
| 分類維度 | 型號 / 版本 | 核心特點 | 備注 |
|---|---|---|---|
| 區域版本 | 標準品 | 基礎防護配置 | 無特殊區域適配 |
| 印度版（I） | 帶 320~370VAC 輸入過壓保護 | 有最小訂購量要求，無 UL/CSA 認證 | |
| 功能型號 | Blank | 輸出電壓電流固定 | 適配惡劣環境，可選購 |
| A | 恒功率輸出值通過內部電位器調整 | 標準品 | |
| AB | 電位器調恒功率 + 三合一調光功能 | 標準品，12V/24V 機型無此款 | |
| CV | 僅 12V/24V 恒壓輸出，電壓電流固定 | 可選購，僅 CE/ENEC/CB 認證 | |

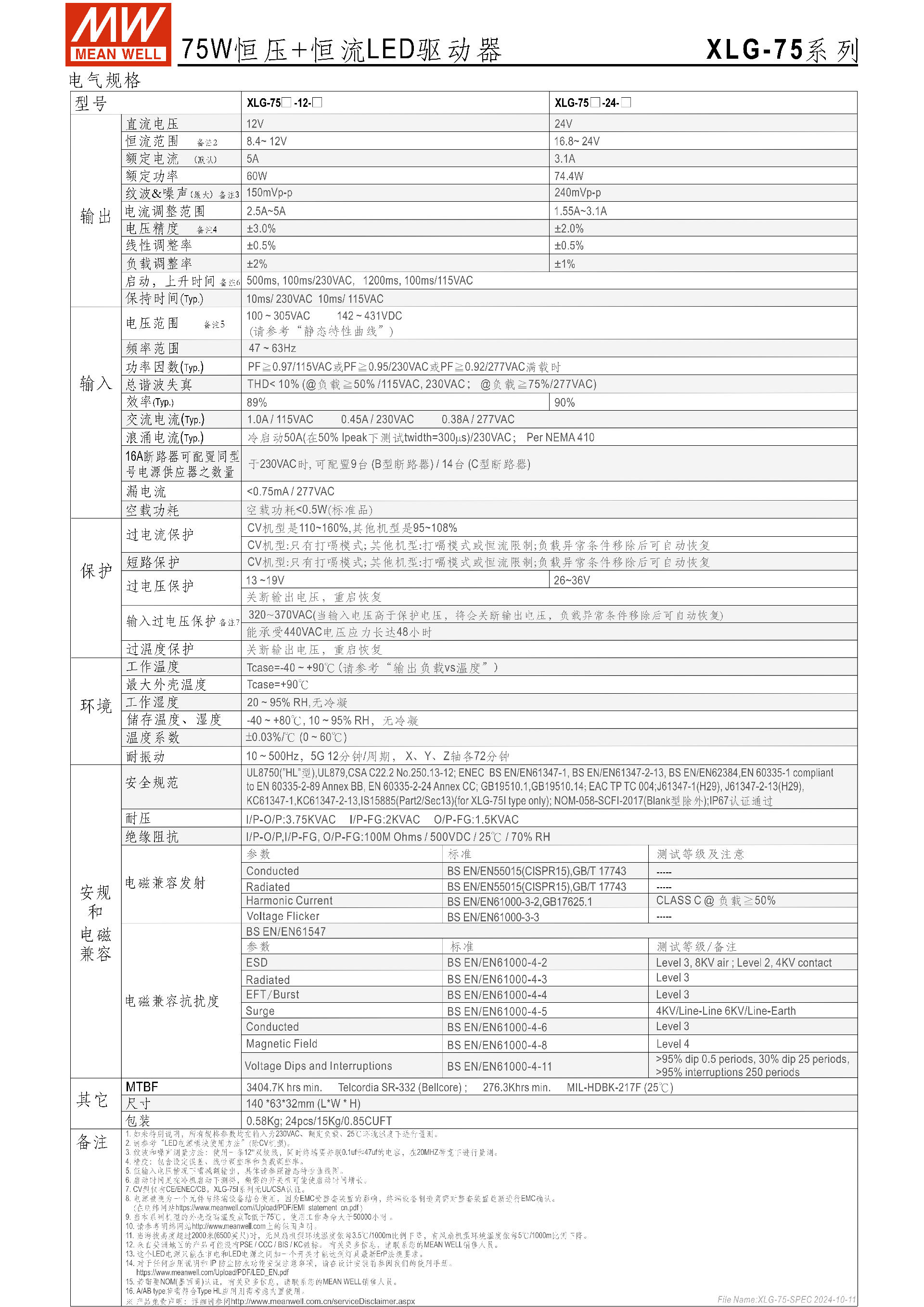

| 輸出規格 | XLG-75-12 | 12V（8.4~12V），額定電流 3.1A，功率 60W | 恒壓 + 恒流 |
| XLG-75-24 | 24V（16.8~24V），額定電流 5A，功率 74.4W | 恒壓 + 恒流 | |
| XLG-75-L/H | L 型 700mA~1050mA、H 型 650mA~2100mA，功率約 75W | 恒功率，寬輸出電壓范圍 |

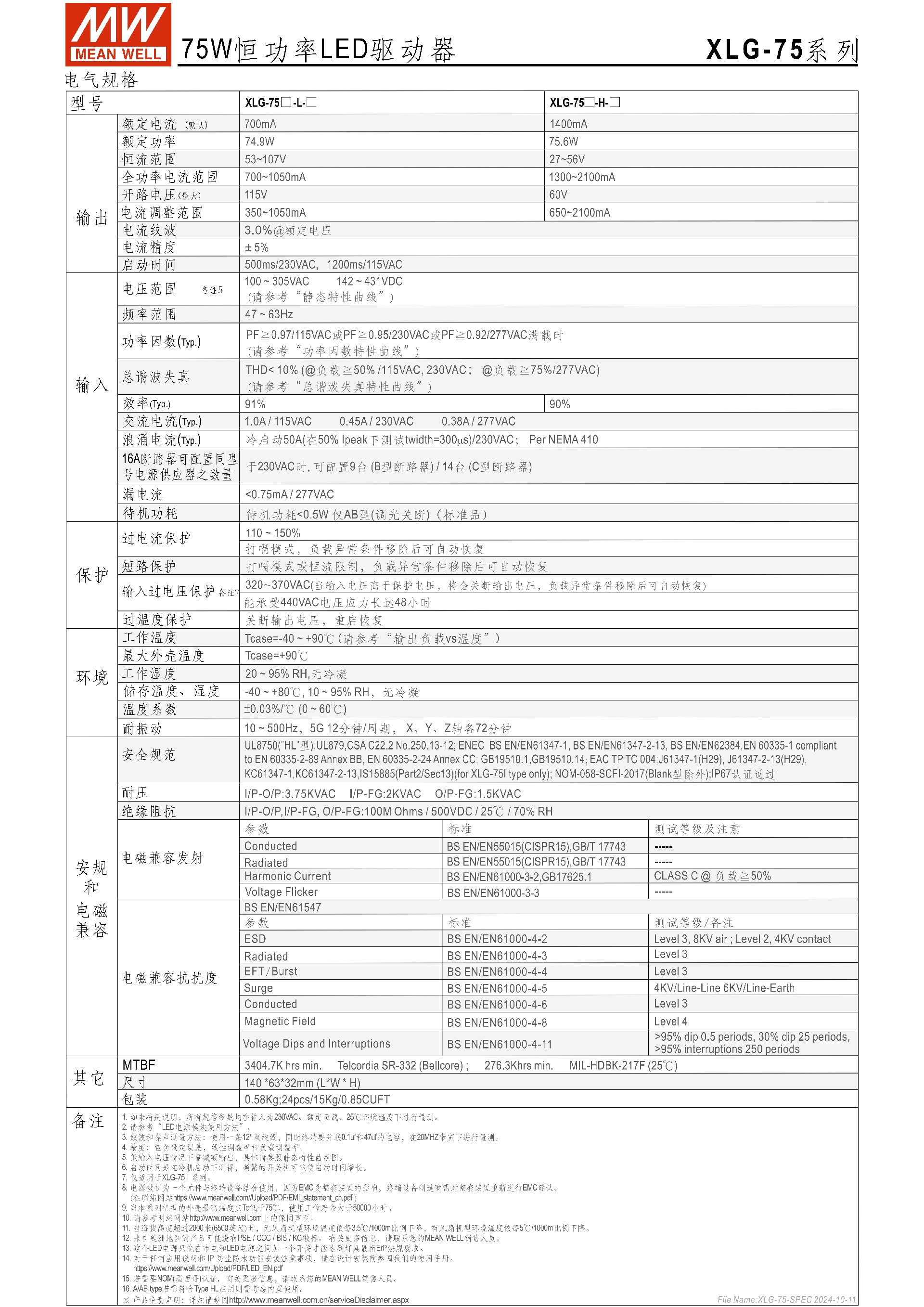

四、關鍵電氣參數
功率因數與諧波：滿載時 PF≧0.97（115VAC）、≧0.95（230VAC）、≧0.92（277VAC）；THD<10%（50% 負載以上 / 115/230VAC，75% 負載以上 / 277VAC）；
輸出精度：電壓精度 ±3.0%，線性調整率 ±2.0%，負載調整率 ±2.0%（12V/24V）；電流精度 ±3.0%（L/H 型）；
紋波與噪聲：12V 機型 240mVp-p，24V 機型 150mVp-p（20MHZ 帶寬測試）；
空載功耗：標準品 <0.5W，AB 型調光關斷待機功耗 < 0.5W；
漏電流：<0.75mA / 277VAC。
五、核心功能與操作
多重防護電路
過流保護：CV 機型 110~160%，其他機型 95~108%；
短路 / 過壓保護：打嗝模式 / 恒流限制，故障移除后自動恢復；過溫保護為關斷輸出，重啟恢復；
輸入過壓保護：320~370VAC 關斷輸出，故障移除后自動恢復。
調光功能（僅 AB 型）
三合一調光：支持0~10V 直流電壓、10V PWM 信號（100Hz~3KHz）、電阻三種調光方式，可實現調光關斷；
調光參數：調光端口輸出電流 100μA（典型值），最小調光比例8%（0~8% 電流精度無定義），0V/0Ω/0% 占空比可將輸出電流降至 0%；
接線注意：嚴禁將 DIM - 與 Vo - 連接。
六、認證與規范
安全規范：UL8750（HL 型）、UL879、GB19510.1/14、EN61347、IS15885（印度版）、EAC TP TC 004 等；符合 EN60335-1 應用要求；
電磁兼容：發射端符合 EN55015、GB/T17743，諧波電流 CLASS C（負載≥50%）；抗擾度達 ESD Level3、Surge 4KV 線對線 / 6KV 線對地、Voltage Dips Level4；
絕緣耐壓：I/P-O/P 3.75KVAC，I/P-FG 2KVAC，O/P-FG 1.5KVAC；絕緣阻抗 100M Ohms / 500VDC（25℃/70% RH）。
七、物理與安裝參數
尺寸重量：統一尺寸1406332mm（LWH），單重0.58Kg，包裝 24pcs/15Kg/0.85CUFT；
接線規格：AC/L（棕色）、AC/N（藍色）、FG（黃滾綠）、V+（紅）、V-（黑），AB 型額外帶 DIM+（紫）、DIM-（粉）；線材為 SJOW 17AWG、UL2517 20AWG 等；
安裝：預留 4-Φ4.5 安裝孔，海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降。
八、應用場景
涵蓋樓宇亮化、道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈等照明場景，還可作為 DMX 系統電源，適配家用電器、冷凍柜 / 售賣機，HL 型適用于 Class I, Division 2 類照明燈具。
關鍵問題
問題 1（產品選型）：XLG-75 系列不同功能型號的核心區別是什么，如何根據使用場景選型？
答案：核心區別在于輸出調節能力和調光功能，Blank 型電壓電流固定，適配惡劣、無需調節的場景；A 型可通過內部電位器調整恒功率輸出，適合需靈活調節功率的常規照明；AB 型在 A 型基礎上增加三合一調光功能，適合需要亮度調節的場景（如舞臺燈、樓宇亮化）；CV 型僅提供 12V/24V 恒壓輸出，電壓電流固定，適合適配固定恒壓需求的 LED 燈具。此外，12V/24V 機型無 AB 款，印度版僅適配印度區域且?guī)佥斎脒^壓保護。
問題 2（功能使用）：XLG-75 系列 AB 型的三合一調光功能如何實現，有哪些關鍵使用注意事項？
答案：三合一調光通過在 DIM + 和 DIM - 端口間連接 0~10V 直流電壓、10V PWM 信號（100Hz~3KHz）或?qū)?yīng)阻值電阻實現，分別對應電壓、PWM、電阻調光方式，調光端口輸出電流典型值為 100μA，可實現 0%（關斷）~100% 亮度調節。關鍵注意事項：①最小調光比例約 8%，0~8% 輸出電流精度無定義；②嚴禁將 DIM - 與 Vo - 連接，避免電路故障；③電阻調光需按同步調光驅動器數目 N 匹配電阻值（如 10K/N、20K/N 等）。
問題 3（可靠性與使用）：XLG-75 系列保障高可靠性的核心設計和使用限制有哪些？
答案：核心可靠性設計：①IP67 防水金屬機殼，適應惡劣戶外環境；②-40℃~+90℃寬工作溫度，無風扇自然風冷；③6KV/4KV 雷擊保護、多重電路防護（過壓 / 過流 / 短路 / 過溫），故障后自動恢復；④最高 91% 轉換效率，低功耗長壽命；⑤符合國際絕緣隔離標準，I/P-O/P 耐壓 3.75KVAC，保障電氣安全。使用限制：①海拔超 2000 米時，環境溫度按 3.5℃/1000m 比例下降；②機殼最高溫度超過 75℃時，使用壽命將低于 50000 小時；③低輸入電壓下需減額輸出，需參考靜態特性曲線；④EMC 受整套裝置影響，終端設備需重新確認 EMC 合規；⑤頻繁開關機將增加電源啟動時間。
