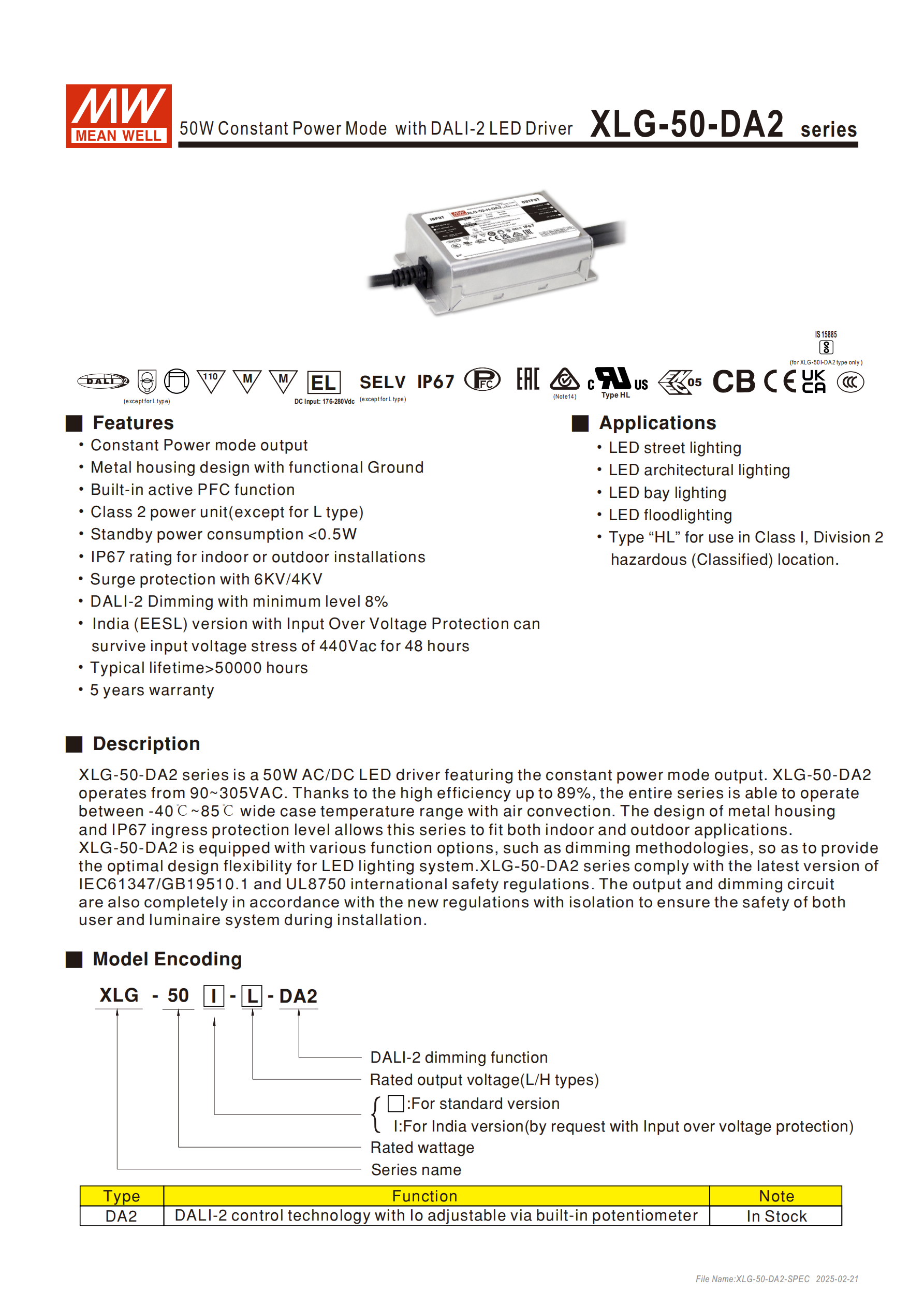

明緯XLG-50-DA2 系列是 50W 恒功率模式的 DALI-2 LED 驅動電源，分 L/H 型及印度定制 I 型，輸入電壓涵蓋90~305VAC/127~431VDC，具備IP67防護等級，工作溫度寬至 **-40℃~85℃，搭載 DALI-2 調光（最低 8% 亮度）、內置主動 PFC，待機功耗<0.5W**，效率最高達 89%，擁有短路、過溫、過壓等多重保護，適配室內外 LED 照明場景，符合 IEC61347 等國際安全標準，提供5 年質保，典型使用壽命超 50000 小時。
明緯XLG-50-DA2 系列為50W 恒功率模式的 DALI-2 LED 驅動電源，是 AC/DC 轉換型驅動，采用金屬外殼設計并帶功能性接地，適配室內外 LED 照明安裝，具備高防護、寬溫工作、智能調光等特性，完全符合 IEC61347/GB19510.1、UL8750 等國際安全規范，輸出和調光電路做隔離設計，保障安裝及使用安全，提供5 年質保，典型使用壽命 **>50000 小時 **（外殼溫度≤75℃時）。
二、型號編碼規則
| 編碼段 | 含義 | 說明 |
|---|---|---|
| XLG-50 | 系列 + 額定功率 | 50W 恒功率 LED 驅動系列 |
| L/H | 額定輸出電壓類型 | L 型：60~142V；H 型：27~56V |
| I | 版本類型 | 印度定制版，帶輸入過壓保護，可抗 440Vac 電壓應力 48h |
| DA2 | 調光功能 | DALI-2 控制技術，內置電位器可調光，默認現貨 |

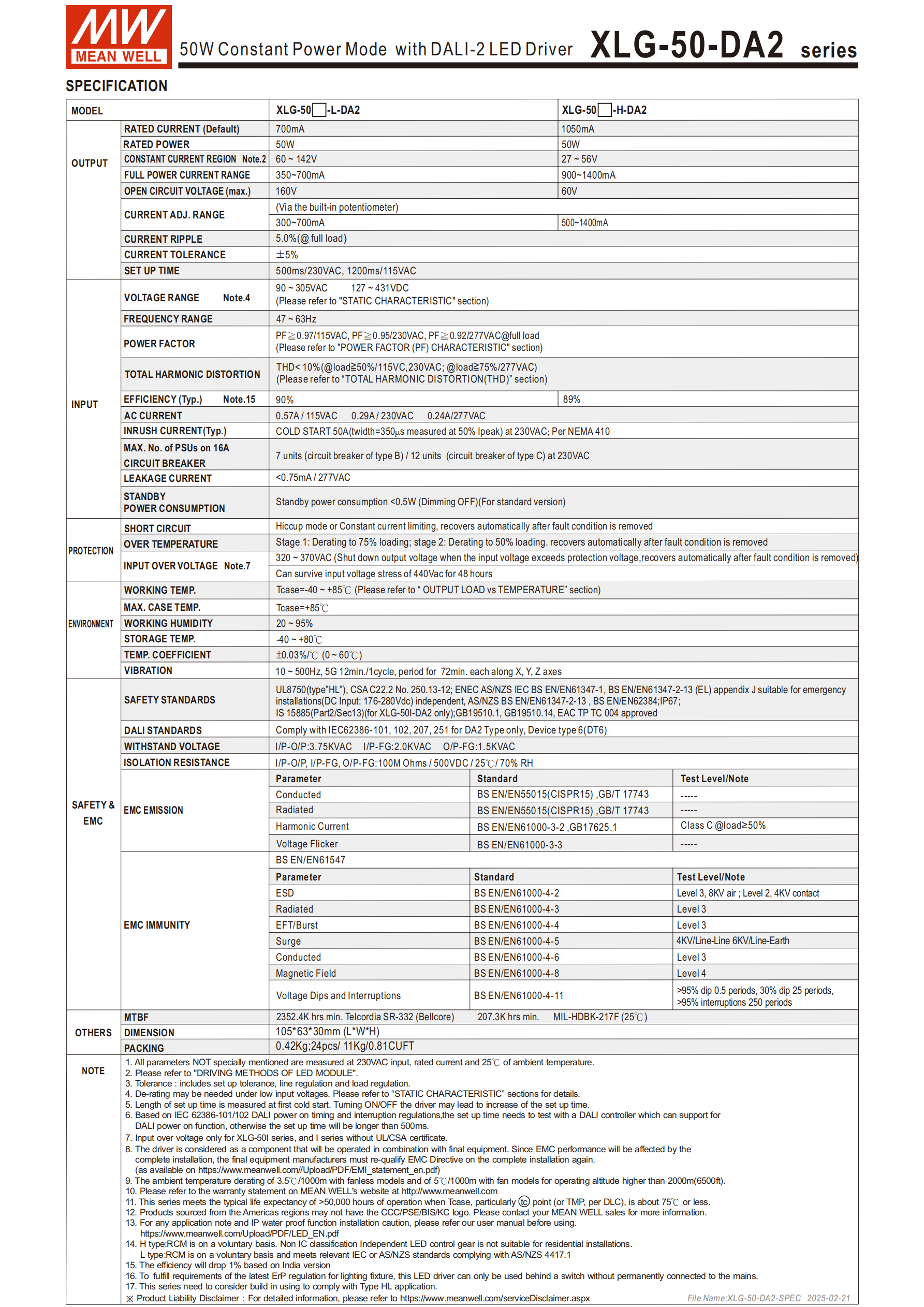

三、核心電氣參數
該系列分L 型和H 型，核心輸出 / 輸入?yún)?shù)差異顯著，關鍵數值如下：
| 參數項 | XLG-50-L-DA2 | XLG-50-H-DA2 | 通用參數 |
|---|---|---|---|
| 額定功率 | 50W | 50W | - |
| 額定電流（默認） | 700mA | 1050mA | - |
| 恒流工作區 | 350~700mA | 900~1400mA | - |
| 電流調節范圍 | 300~700mA | 500~1400mA | - |
| 開路電壓（最大） | 160V | 60V | - |
| 輸入電壓 | 90~305VAC/127~431VDC | 90~305VAC/127~431VDC | 頻率 47~63Hz |
| 功率因數（滿負載） | ≥0.97/115VAC、≥0.95/230VAC、≥0.92/277VAC | 同左 | 外殼 75℃時 |
| 總諧波失真 | THD<10%（115/230VAC 負載≥50%；277VAC 負載≥75%） | 同左 | - |
| 典型效率 | 89% | 89% | 印度版效率降 1% |
| 待機功耗 | <0.5W（調光關閉時） | <0.5W（調光關閉時） | 標準版 |
| 電流紋波 | 5.0%（滿負載） | 5.0%（滿負載） | - |
| 電流公差 | ±5% | ±5% | - |
四、核心產品特性
防護與環境適應性：IP67防護等級，室內外均可安裝；工作溫度寬至 **-40℃~85℃，存儲溫度-40℃~80℃**，工作濕度 20~95%；可承受 10~500Hz/5G 的振動測試，XYZ 三軸各 72 分鐘。
調光功能：搭載DALI-2調光技術（符合 IEC62386-101/102/207/251，DT6 設備類型），調光最低亮度為8%，DALI 協議支持 16 組、64 個地址，可通過內置電位器調節電流。
節能與電氣性能：內置主動 PFC 功能，功率因數表現優異；待機功耗 **<0.5W**，浪涌保護達6KV（線 - 地）/4KV（線 - 線）；除 L 型外均為 Class 2 功率單元。
特殊版本特性：印度 I 型專屬IS 15885認證，具備輸入過壓保護，可承受440Vac的輸入電壓應力48 小時；HL 型可用于I 類 2 區危險區域。
五、保護功能
全系列配備多重自恢復式保護，故障移除后自動恢復工作，具體如下：
短路保護：打嗝模式或恒流限流，故障消除后自恢復；
過溫保護：分兩級降額，一級降額至 75% 負載，二級降額至 50% 負載，溫度恢復后自恢復；
輸入過壓保護：僅印度 I 型具備，320~370VAC 時關斷輸出，電壓恢復后自恢復；
浪涌保護：滿足 EN61000-4-5 標準，線 - 地 6KV、線 - 線 4KV 浪涌防護。
六、安全與 EMC 認證
安全標準：UL8750 (HL 型)、CSA C22.2 No.250.13-12、IEC61347-1/2-13、GB19510.1/14、IS 15885（僅 I 型）、EAC TP TC 004 等；
EMC 發射：符合 EN55015 (CISPR15)、GB/T 17743，諧波電流為 C 類（負載≥50%）；
EMC 抗擾：ESD（8KV 空氣 / 4KV 接觸）、輻射 / 傳導抗擾均達 3 級，磁場抗擾 4 級，可承受電壓驟降 / 中斷（>95% 驟降 0.5 周期、30% 驟降 25 周期等）；
絕緣電阻：輸入 - 輸出、輸入 - 接地、輸出 - 接地均為100MΩ/500VDC/25℃/70%RH。
七、物理與包裝規格
尺寸：1056330mm（LWH），公差 ±1mm；
重量：單臺 0.42Kg，整箱 24 臺，總重 11Kg，體積 0.81CUFT；
接線：配備 SJOW 17AWG、UL2517 20AWG 等規格接線，區分 AC/N（藍）、AC/L（棕）、V+（紅）、V-（黑）、DA+（紫）、DA-（粉）、PE（黃綠）。
八、應用場景
該系列驅動電源適配各類 LED 照明場景，核心包括：LED 道路照明、LED 建筑照明、LED 庭院照明、LED 泛光照明；其中 HL 型專為I 類 2 區危險區域設計使用。
九、其他關鍵特性
啟動時間：230VAC 時 500ms，115VAC 時 1200ms（冷啟動）；
浪涌電流：230VAC 時 50A（twidth=350μs，50% 峰值電流）；
斷路器適配：230VAC 時，B 型 16A 斷路器可接 7 臺，C 型 16A 斷路器可接 12 臺；
MTBF：Telcordia SR-332 標準下最低 2352.4K 小時，MIL-HDBK-217F（25℃）標準下最低 207.3K 小時；
海拔降額：無風扇款海拔超 2000m 時，每 1000m 溫降 3.5℃；風扇款每 1000m 溫降 5℃。
關鍵問題
問題 1（產品適配性）：XLG-50-DA2 系列 L 型和 H 型的核心輸出差異是什么，分別適配什么類型的 LED 負載？
答案：L 型額定輸出電壓60~142V，電流調節范圍300~700mA，開路電壓最大 160V，適配高壓低流的 LED 負載；H 型額定輸出電壓27~56V，電流調節范圍500~1400mA，開路電壓最大 60V，適配低壓高流的 LED 負載，二者均為 50W 恒功率模式，可根據 LED 模組的電壓 / 電流參數選擇。
問題 2（調光與控制）：XLG-50-DA2 系列的 DALI-2 調光具備哪些關鍵特性，調光接線與操作要求是什么？
答案：該系列 DALI-2 調光符合 IEC62386 系列標準，為 DT6 設備類型，支持 16 組、64 個地址，調光最低亮度為 8%，可通過內置電位器調節輸出電流；調光接線需在 DA+（紫色）和 DA-（粉色）接口間接入 DALI 信號，且 DALI 協議需搭配支持 DALI 上電功能的控制器測試啟動時間，否則啟動時間會超過 500ms。
問題 3（環境與保護）：XLG-50-DA2 系列的環境適應能力和保護功能有哪些，過溫保護的具體機制是什么？
答案：環境適應上，具備IP67防護，工作溫度 **-40℃~85℃，可承受 6KV/4KV 浪涌、10~500Hz/5G 振動，印度 I 型還可抗 440Vac 電壓應力 48 小時；保護功能含短路、過溫、輸入過壓（僅 I 型）保護，均為故障移除后自恢復式。其中過溫保護為兩級降額機制 **：一級當外殼溫度過高時降額至 75% 負載，二級繼續升溫則降額至 50% 負載，待外殼溫度恢復至正常范圍后，驅動自動恢復滿負載工作。
