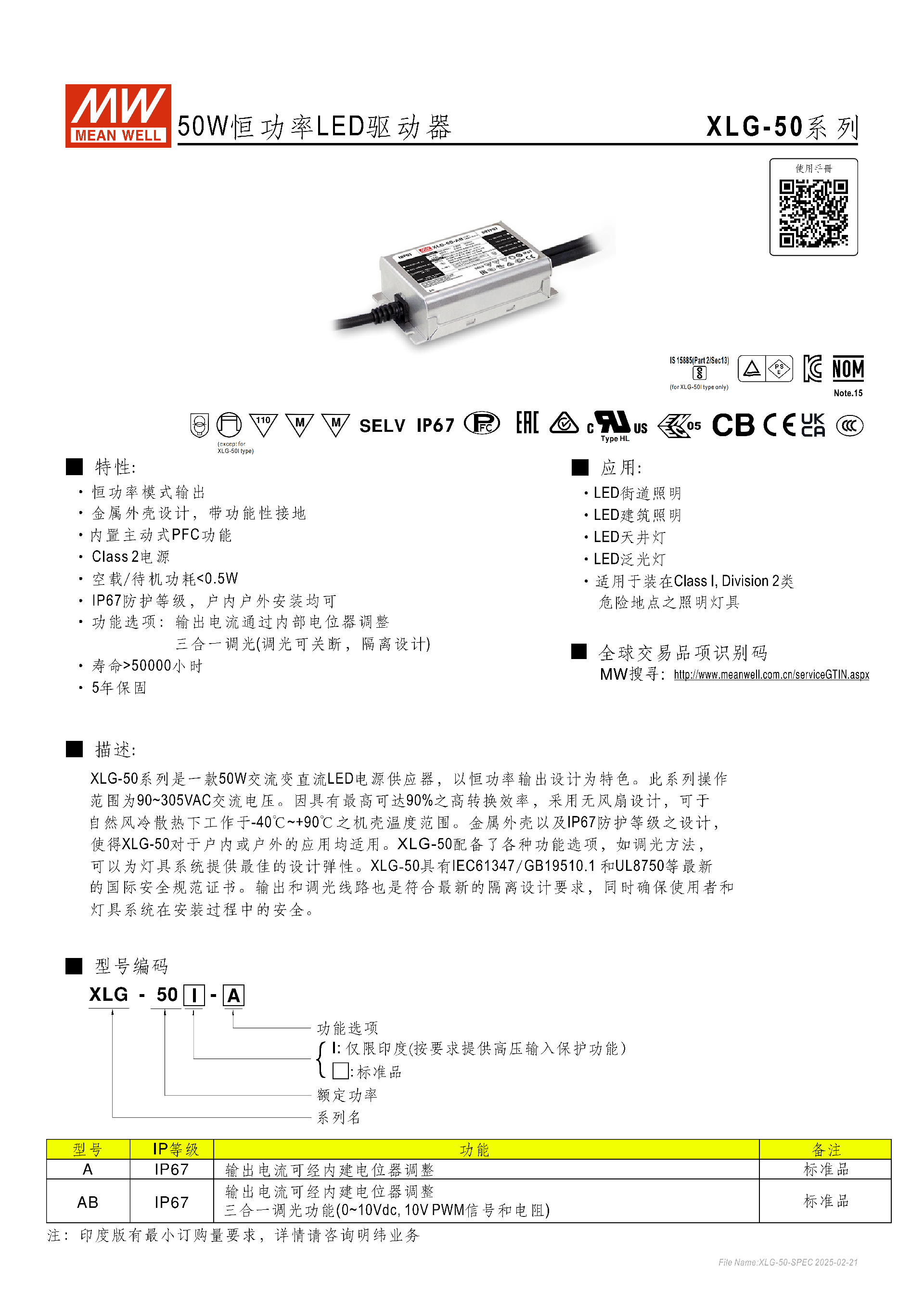

明緯XLG-50 系列是50W 恒功率 LED 驅動器，采用金屬外殼與IP67 防護等級設計，支持 90~305VAC 寬電壓輸入，具備主動式 PFC功能，轉換效率 Typ. 達90%，工作機殼溫度范圍 - 40℃~+90℃，分 A/AB/I 型（I 型為印度專用），A/AB 型分別支持內置電位器調流、三合一調光（0~10Vdc/10V PWM / 電阻），空載 / 待機功耗＜0.5W，擁有過功率 / 短路 / 過溫等多重自動恢復保護，符合 UL8750、GB19510.1 等國際安全規范，壽命＞50000 小時且提供5 年保固，尺寸為 1056330mm，適用于 LED 街道、建筑、天井燈等戶內外照明，也可用于 Class I, Division 2 類危險地點照明。
明緯XLG-50 系列為50W 恒功率交流變直流 LED 驅動器，核心設計為恒功率輸出，主打高適配性與高可靠性，提供5 年保固，正常使用下壽命＞50000 小時（外殼溫度 Tc＜75℃時），是戶內外 LED 照明的專用電源方案。
二、核心產品特性
電氣核心：內置主動式 PFC 功能，電源為 Class 2 標準，空載 / 待機功耗＜0.5W（A 型 / I 系列空載分別＜0.5W/0.75W，AB 型待機＜0.5W）；
防護與結構：金屬外殼設計并帶功能性接地，IP67 防護等級（I 型除外），戶內、戶外安裝均可；
散熱與工作：高轉換效率（Typ.90%），無風扇自然風冷設計，適配惡劣溫度環境；
功能可選：支持輸出電流內電位器調整、三合一調光（隔離設計，可關斷），滿足不同照明調光需求；
安全適配：可用于Class I, Division 2 類危險地點的照明燈具，符合國際最新安全規范。
三、型號編碼與分類
XLG-50 系列按功能 / 使用地區分三類，核心差異如下表：
| 型號 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| XLG-50A | IP67 | 輸出電流經內建電位器調整 | 標準品 |
| XLG-50AB | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| XLG-50I | - | 高壓輸入保護，適配印度市場 | 印度專用，有最小訂購量要求 |

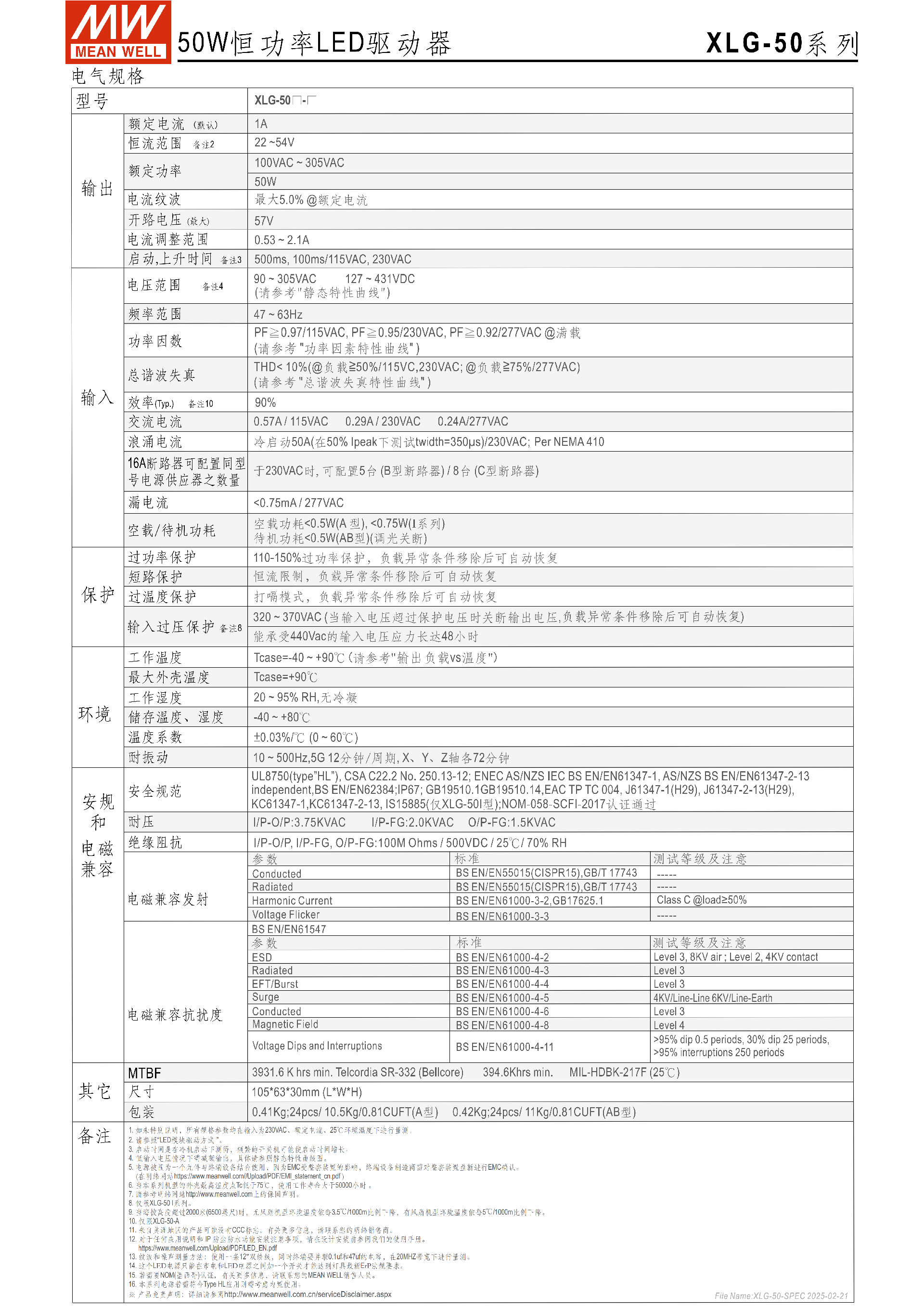

四、關鍵電氣規格（230VAC / 額定電流 / 25℃下測試）
1. 輸入?yún)?shù)
| 項目 | 規格值 |
|---|---|
| 電壓范圍 | 90~305VAC；127~431VDC |
| 功率因數（滿載） | 115VAC≥0.97；230VAC≥0.95；277VAC≥0.92 |
| 總諧波失真（THD） | 115/230VAC≥50% 負載：THD<10%；277VAC≥75% 負載：THD<10% |
| 浪涌電流（230VAC） | 冷啟動 50A（50% Ipeak，twidth=350μs），符合 NEMA 410 |
| 漏電流（277VAC） | ＜0.75mA |
2. 輸出參數
| 項目 | 規格值 |
|---|---|
| 電壓范圍 | 22~54V |
| 額定電流（默認） | 1A |
| 電流調整范圍 | 0.53~2.1A |
| 額定功率 | 50W |
| 電流紋波（額定電流） | 最大 5.0% |
| 開路電壓（最大） | 57V |
| 啟動 / 上升時間 | 500ms/100ms（115/230VAC） |
五、保護功能（均為自動恢復型）
過功率保護：110-150% 負載觸發，移除異常后恢復；
短路保護：恒流限制模式，移除短路后恢復；
過溫度保護：打嗝模式，外殼溫度恢復正常后恢復；
輸入過壓保護（僅 I 型）：320~370VAC 時關斷輸出，可承受 440Vac 應力 48 小時，移除異常后恢復。
六、調光功能（僅 AB 型支持三合一調光，隔離設計）
調光端口典型輸出電流：100uA，禁止將 DIM - 與 Vo - 連接；
三種調光方式：
電壓調光：0~10VDC 輸入，對應輸出電流 0%~100%；
PWM 調光：10V PWM 信號（頻率 100Hz~3KHz），占空比對應輸出電流 0%~100%；
電阻調光：短接～100K/N 電阻（N 為同步調光驅動器數），對應輸出電流 0%~100%；
調光備注：最小調光比例約8%（此區間內電流精度無定義），0 歐 / 0V/PWM 占空比 0% 時可關斷輸出（電流 0%）。
七、環境與安規
1. 環境參數
| 項目 | 規格值 |
|---|---|
| 工作機殼溫度（Tcase） | -40℃~+90℃ |
| 工作濕度 | 20~95% RH，無冷凝 |
| 儲存溫度 / 濕度 | -40℃~+80℃，無要求 |
| 溫度系數（0~60℃） | ±0.03%/℃ |
| 耐振動 | 10~500Hz/5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘 |
| 海拔降額 | 超 2000 米，無風扇機型每 1000 米環境溫度降 3.5℃ |
2. 安規與電磁兼容
安全規范：UL8750 (HL 型)、GB19510.1/14、IEC61347、KC61347 等，I 型額外符合 IS15885；
耐壓規格：I/P-O/P:3.75KVAC；I/P-FG:2.0KVAC；O/P-FG:1.5KVAC；
絕緣阻抗：100M Ohms / 500VDC（25℃/70% RH，所有端口間）；
電磁兼容：抗擾度達 ESD Level3、Surge 4KV 線 - 線 / 6KV 線 - 地等標準，諧波電流符合 Class C（負載≥50%）。
3. 平均無故障時間（MTBF）
Telcordia SR-332 標準：3931.6 K hrs min；
MIL-HDBK-217F 標準（25℃）：394.6 K hrs min。
八、物理與包裝參數
尺寸：1056330mm（LWH），公差 ±1mm；
重量：A 型 0.41Kg / 臺，AB 型 0.42Kg / 臺；
包裝：24 臺 / 箱，A 型整箱 10.5Kg/0.81CUFT，AB 型整箱 11Kg/0.81CUFT；
線材：配 SJOW 17AWG、UL2517 20AWG、H05RN-F 等規格線材，不同型號線材配置不同。
九、應用場景
常規 LED 照明：街道照明、建筑照明、天井燈、泛光燈；
特殊場景：Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（功能適配）：XLG-50 系列不同型號的核心功能差異是什么，如何根據調光需求選擇？
答案：XLG-50 分 A/AB/I 三款，A 款為標準品，僅支持通過內置電位器調整輸出電流，無調光功能；AB 款為標準品，支持三合一調光（0~10Vdc/10V PWM / 電阻），可實現調光關斷，適配有調光需求的照明場景；I 款為印度專用款，帶高壓輸入保護功能，無特殊調流 / 調光標注，有最小訂購量要求。有調光需求選 AB 型，僅需調流選 A 型，適配印度市場選 I 型。
問題 2（使用環境）：XLG-50 系列的工作溫度范圍是多少，使用時的溫度降額要求是什么？
答案：XLG-50 系列工作機殼溫度（Tcase）范圍為 **-40℃~+90℃**；當使用海拔高度超過 2000 米時，無風扇設計的該系列需做溫度降額，每升高 1000 米，環境溫度按 3.5℃比例下降；且當外殼最高溫度點 Tc＜75℃時，產品使用壽命可保證大于 50000 小時。
問題 3（電氣防護）：XLG-50 系列具備哪些保護功能，各保護功能的觸發條件和恢復方式是什么？
答案：該系列具備過功率、短路、過溫、輸入過壓（僅 I 型） 四重自動恢復型保護，具體為：1. 過功率保護：110-150% 負載時觸發，移除負載異常后自動恢復；2. 短路保護：輸出短路時觸發恒流限制模式，移除短路故障后自動恢復；3. 過溫度保護：外殼超溫時觸發打嗝模式，溫度恢復正常后自動恢復；4. 輸入過壓保護（僅 I 型）：輸入電壓達 320~370VAC 時關斷輸出，且可承受 440Vac 輸入應力 48 小時，移除過壓異常后自動恢復。
