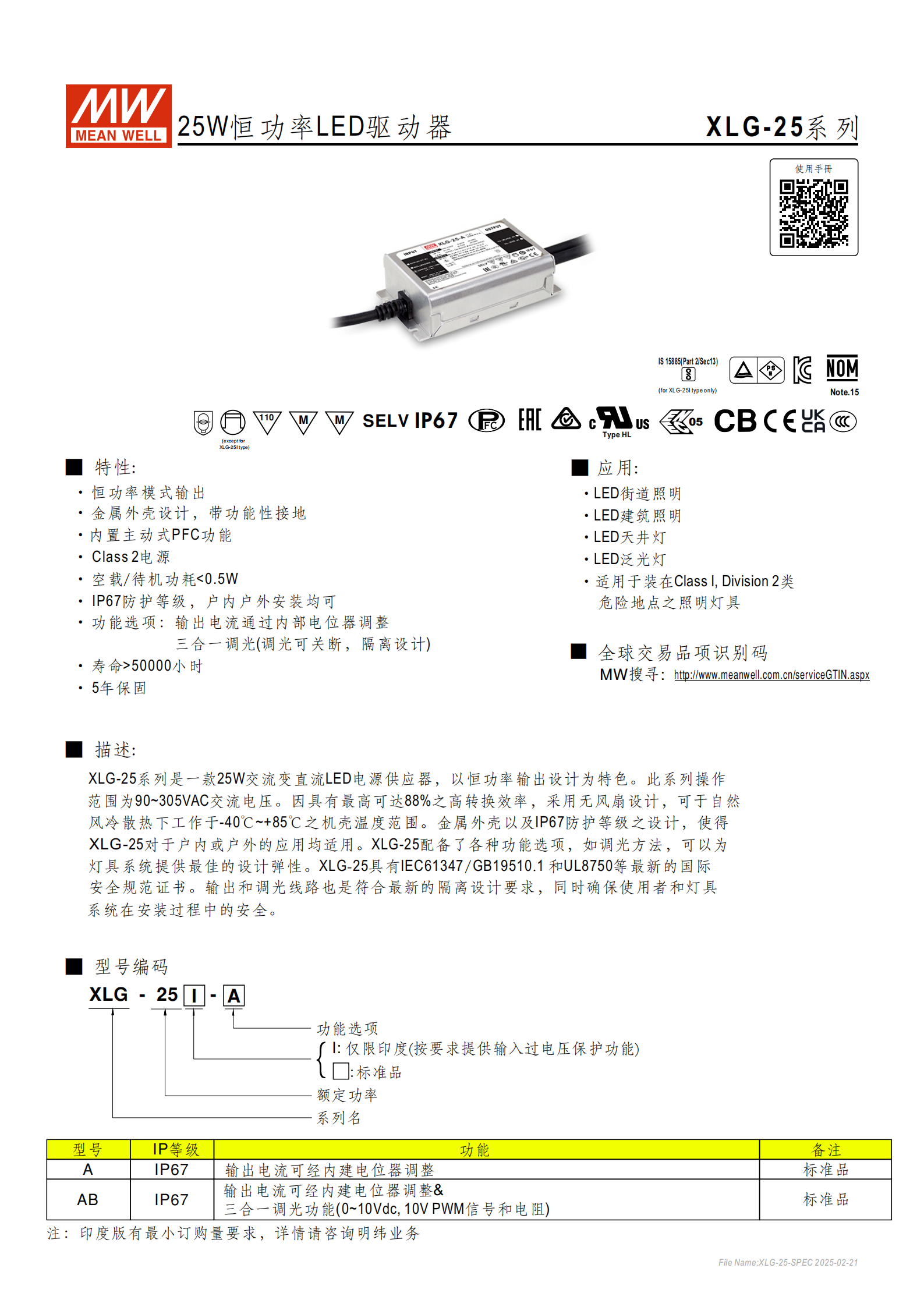

明緯 XLG-25 系列是 25W 恒功率 LED 驅動器，采用金屬外殼 + IP67 防護等級設計，支持 90~305VAC 寬輸入電壓，機殼工作溫度達 - 40℃~+85℃，轉換效率 Typ.88%，內置主動式 PFC 且 PF 值表現優異，分 A/AB/I 型（I 型為印度定制），A 型可調輸出電流、AB 型額外帶 ** 三合一調光（0~10Vdc/10V PWM / 電阻）** 功能，空載 / 待機功耗＜0.5W，壽命超 50000 小時、5 年保固，適配 LED 街道 / 建筑 / 泛光等照明，符合 UL8750/GB19510.1 等國際安全規范，尺寸為 105*63*30mm，具備過功率 / 短路 / 過溫等多重自動恢復式保護。
一、產品核心定位與基礎特性
明緯 XLG-25 系列為 25W 交流變直流恒功率 LED 驅動器，主打?qū)掚妷骸⒏叻雷o(hù)、長壽命，適配戶內 / 戶外各類 LED 照明場景，同時可用于 Class I、Division 2 類危險地點的照明燈具，具備5 年保固，外殼溫度＜80℃時工作壽命 **＞50000 小時 **。核心基礎特性：
結構：金屬外殼設計，帶功能性接地，IP67 防護等級；
散熱：無風扇設計，自然風冷即可滿足散熱需求；
功耗：空載 / 待機功耗 **＜0.5W**（A 型空載、AB 型待機，I 型空載＜0.75W）；
認證：符合 IEC61347/GB19510.1/UL8750 等最新國際安全規范，輸出與調光線路為隔離設計。
二、型號分類與功能差異
本系列分A/AB/I三類型號，核心差異為功能配置與適配區域，均為 IP67 防護等級，具體參數如下表：
| 型號 | 核心功能 | 功耗要求 | 適配區域 / 備注 |
|---|---|---|---|
| A 型 | 輸出電流可通過內建電位器調整 | 空載功耗＜0.5W | 標準品，通用區域 |
| AB 型 | 電流可調 + 三合一調光功能 | 待機功耗＜0.5W（調光關斷） | 標準品，通用區域 |
| I 型 | 含輸入過電壓保護功能 | 空載功耗＜0.75W | 僅限印度，有最小訂購量要求 |

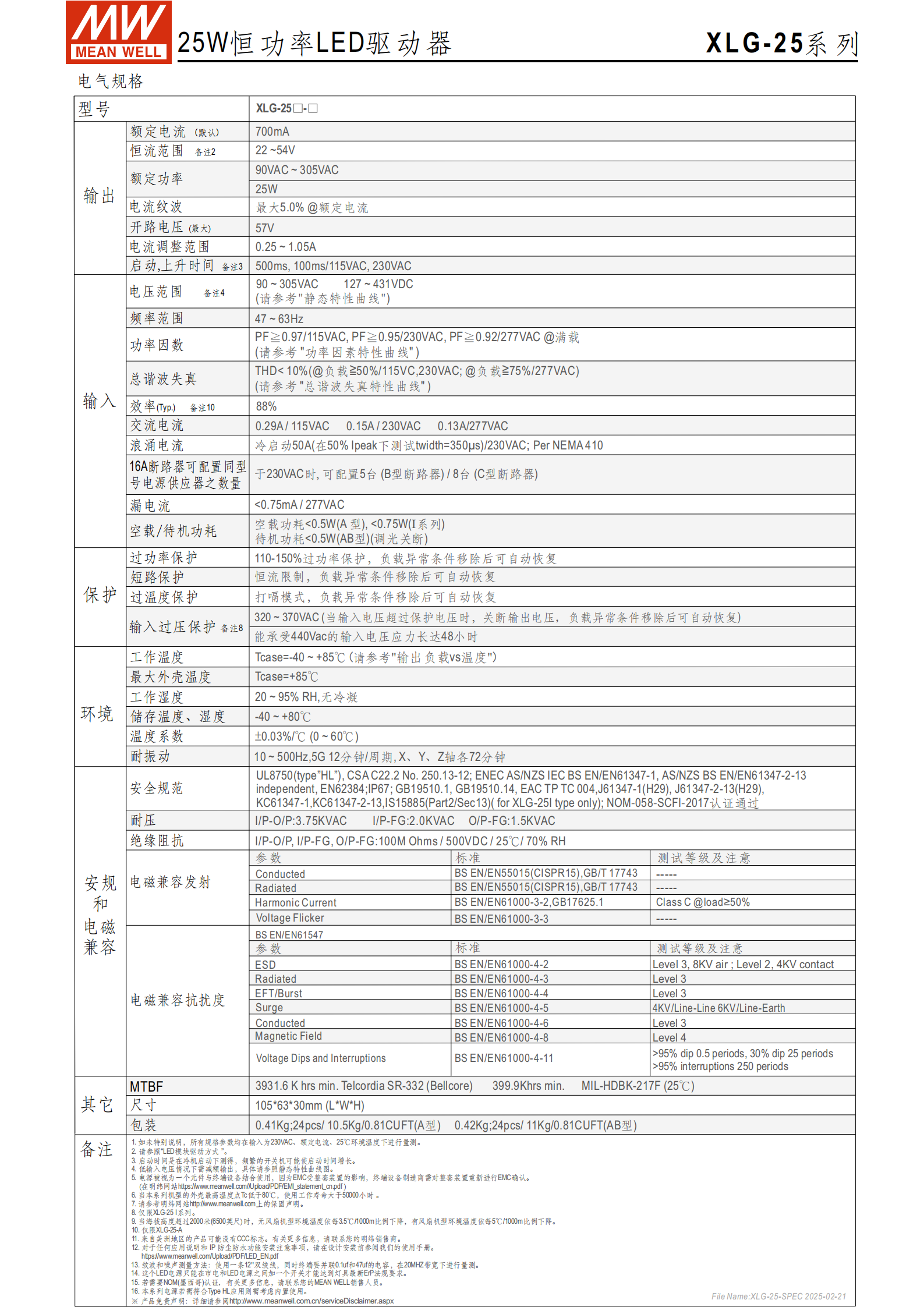

三、關鍵電氣規格（230VAC / 額定電流 / 25℃下測試）
輸入?yún)?shù)
電壓范圍：90~305VAC / 127~431VDC（低輸入電壓需減額輸出）；
功率因數：PF≥0.97（115VAC）、PF≥0.95（230VAC），THD＜10%（負載≥50%/115/230VAC）；
交流電流：0.29A/115VAC、0.15A/230VAC、0.13A/277VAC；
漏電流：＜0.75mA / 277VAC，浪涌電流冷啟動 50A（50% Ipeak 下，twidth=350）。
輸出參數
額定電流：700mA，恒流范圍22~54V；
開路電壓（最大）：57V，輸出電流調整范圍：0.25~1.05A；
電流紋波：最大5.0% @額定電流。
轉換效率：典型值88%，諧波電流符合 Class C（負載≥50%）。
四、核心功能詳解
主動式 PFC 功能：內置設計，提升功率因數，降低電網諧波污染；
輸出電流調節：A/AB 型均支持內建電位器調整，范圍 0.25~1.05A；
三合一調光功能（僅 AB 型）
調光方式：0~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種；
調光端口參數：典型輸出電流100uA；
調光特性：最小調光比例約8%（此區間外精度無定義），0V/0 歐 / 0% 占空比可實現輸出電流 0%；
接線注意：嚴禁將 DIM - 與 Vo - 連接。
五、保護功能（均為自動恢復式，負載異常移除后恢復）
| 保護類型 | 保護機制 / 參數 | 適用型號 |
|---|---|---|
| 過功率保護 | 110-150% 過功率觸發 | 全系列 |
| 短路保護 | 恒流限制模式 | 全系列 |
| 過溫度保護 | 打嗝模式 | 全系列 |
| 輸入過壓保護 | 320~370VAC 觸發，可承受 440Vac 應力 48h | 僅 I 型 |
六、環境與機械參數
環境參數
工作溫度：機殼溫度 **-40℃~+85℃**（最大 Tc=+85℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，濕度同工作環境；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔影響：超 2000 米時，環境溫度按 3.5℃/1000m 比例下降。
機械參數
尺寸：105*63*30mm（L*W*H），公差 ±1mm；
重量：A 型 0.41Kg / 臺，AB 型 0.42Kg / 臺；
包裝：24pcs / 箱，A 型整箱 10.5Kg，AB 型整箱 11Kg，均為 0.81CUFT；
接線：標配 SJOW/H05RN-F 線材，AB 型額外帶調光接線（DIM + 紫 / DIM - 粉）。
可靠性：MTBF 最小 3931.6Khrs（Telcordia SR-332 標準）、399.9Khrs（MIL-HDBK-217F，25℃）。
七、電磁兼容與耐壓絕緣
耐壓：I/P-O/P：3.75KVAC、I/P-FG：2.0KVAC、O/P-FG：1.5KVAC；
絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG 均為 100M Ohms / 500VDC / 25℃；
電磁抗擾度：ESD Level3（8KV 空氣 / 4KV 接觸）、Radiated Level3、EFT/Burst Surge Level3 等，符合 BS EN/EN61547 標準。
八、安裝與使用注意
接線定義：AC/L（棕色）、AC/N（藍色）、PE（綠滾黃）、V+（紅色）、V-（黑色），AB 型新增 DIM+（紫色）、DIM-（粉色）；
紋波測量：需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試；
法規要求：市電與 LED 電源間需加開關，滿足 ErP 法規；
關鍵問題
問題 1（功能配置類）：XLG-25 系列 A、AB、I 三款型號的核心功能和功耗差異是什么？
答案：A 型為標準品，支持內建電位器調整輸出電流，空載功耗＜0.5W；AB 型在 A 型基礎上增加三合一調光（0~10Vdc/10V PWM / 電阻）功能，調光關斷狀態下待機功耗＜0.5W；I 型為印度定制款，帶輸入過電壓保護功能，空載功耗＜0.75W，且有最小訂購量要求，三款均為 IP67 防護等級。
問題 2（應用實操類）：僅 AB 型具備的三合一調光功能有哪些操作要求和注意事項？
答案：1. 調光方式：DIM + 與 DIM - 間接 0~10Vdc 直流電壓、100Hz~3KHz 的 10V PWM 信號或外接電阻均可；2. 端口參數：調光端口典型輸出電流 100uA；3. 調光特性：最小調光比例約 8%，此區間內輸出電流精度無定義，0V/0 歐 / 0% PWM 占空比可關斷輸出電流；4. 核心禁忌：嚴禁將 DIM - 與 Vo - 進行連接；5. 適配建議：驅動 LED 建議直接連接，不適合外加驅動器。
問題 3（性能與使用類）：XLG-25 系列的工作環境極限參數是什么，使用中還有哪些環境相關的注意事項？
答案：1. 極限環境參數：機殼工作溫度范圍 - 40℃~+85℃（最大外殼溫度 85℃），工作濕度 20~95% RH 無冷凝，儲存溫度 - 40~+80℃；2. 環境注意事項：①海拔超過 2000 米時，無風扇設計的本系列環境溫度需按 3.5℃/1000m 的比例降額使用；②外殼溫度低于 80℃時，產品工作壽命才能保證大于 50000 小時；③低輸入電壓（90VAC 以下）工況下，產品需減額輸出，具體參考靜態特性曲線圖。
