明緯 XLG-20 系列是21W 恒流 LED 驅動器，具備90-305VAC 寬輸入范圍、IP67 防護等級與主動式 PFC 功能，分空白型和 B 型（三合一調光），轉換效率最高達89%，可在 **-40℃~+80℃機殼溫度工作，空載功耗 <0.5W，壽命超50000 小時 ** 且享 5 年保固，符合 IEC61347 等多項安全規范，適配 LED 街道、建筑、工業等照明場景，還可用于 Class Ⅰ Division 2 類危險地點照明。
明緯 XLG-20 系列為21W 交流轉直流恒流 LED 驅動器，主打高適配性與高可靠性，無風扇設計，金屬外殼，核心適用于各類 LED 照明場景，符合全球多項安全與電磁兼容規范，提供5 年保固，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc<80℃時）。
二、核心產品特性
輸出模式：恒流模式，輸出線路與調光線路均做隔離設計，保障使用安全；
輸入特性：90-305VAC 寬輸入范圍（Class Ⅰ），內置主動式 PFC 功能，不同電壓下功率因素表現優異（115VAC≥0.97、230VAC≥0.95、277VAC≥0.91@滿載）；
功耗與效率：轉換效率 Typ. 最高89%（L 型），空載 / 待機功耗 < 0.5W，滿足節能要求；
防護與環境：IP67 防護等級，室內、戶外均可安裝；可在 **-40℃~+80℃** 寬范圍機殼溫度下工作；
附加功能：B 型支持三合一調光（1~10Vdc、10V PWM 信號、電阻），為照明系統提供設計彈性。
三、型號分類
| 型號類型 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| 空白型 | IP67 | 輸出電流固定 | 標準品 |
| B 型 | IP67 | 輸出電流固定 + 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |

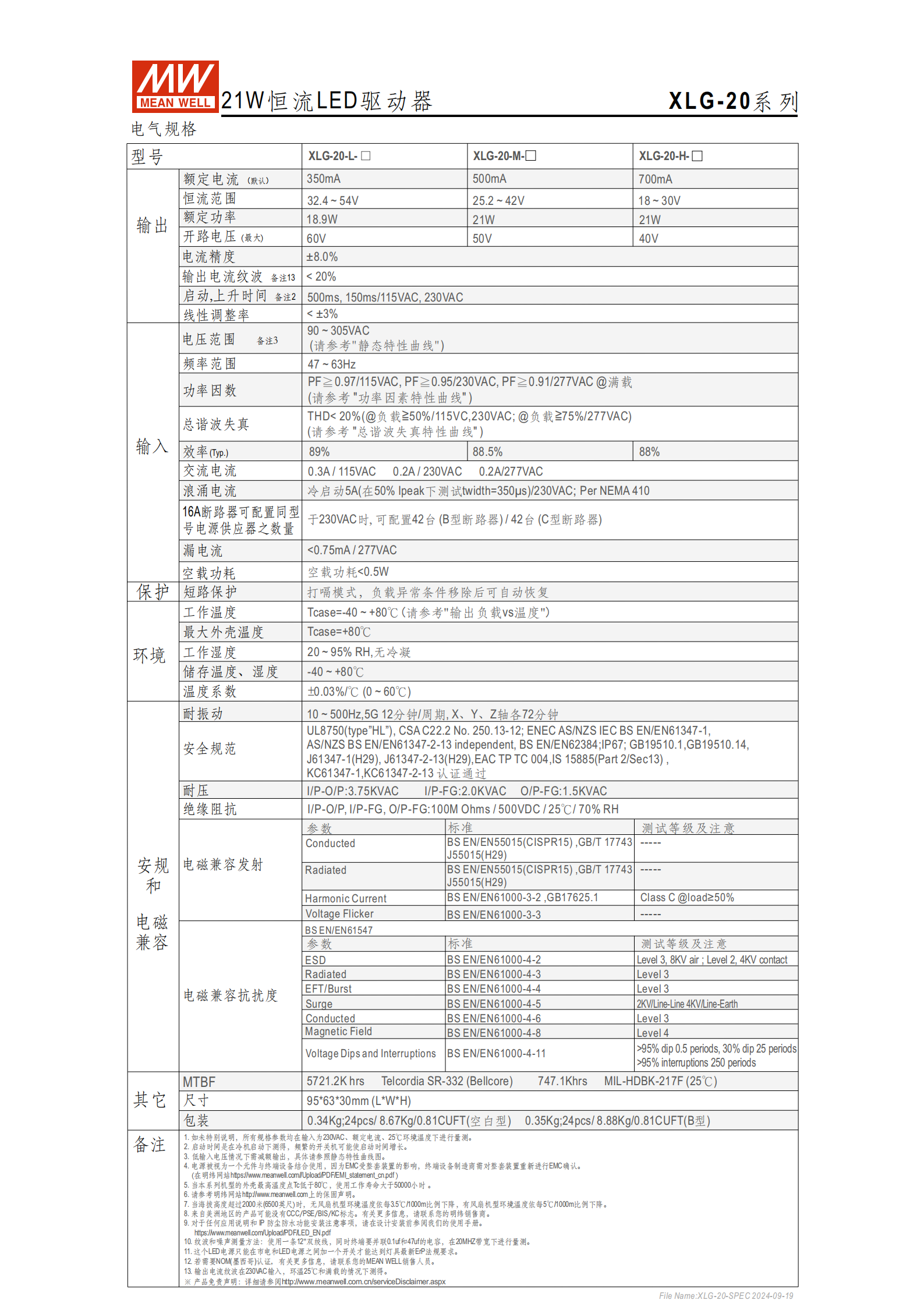

四、關鍵電氣規格
輸出核心參數（額定功率均為21W）
XLG-20-L-：350mA，輸出電壓 32.4~54V，開路電壓 60V；
XLG-20-M-：500mA，輸出電壓 25.2~42V，開路電壓 50V；
XLG-20-H-：700mA，輸出電壓 18~30V，開路電壓 40V；
精度與紋波：電流精度 ±8.0%，輸出電流紋波 < 20%（230VAC 輸入、25℃、滿載下）；線性調整率 **<±3%**；
輸入頻率：47~63Hz；總諧波失真 THD<20%（115/230VAC@負載≥50%，277VAC@負載≥75%）；
電流相關：交流電流 0.3A/115VAC、0.2A/230/277VAC；冷啟動浪涌電流5A（230VAC，50% Ipeak 下，twidth=350μs）；漏電流 <0.75mA/277VAC；
保護功能：具備短路保護，采用打嗝模式，負載異常移除后可自動恢復；
耐壓與絕緣（25℃/70% RH）：
耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；
絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG 均為100M Ohms/500VDC。
五、環境與機械參數
環境參數
工作濕度：20~95% RH，無冷凝；
儲存溫度：-40~+80℃；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：10~500Hz，5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
物理參數
尺寸：956330mm（LWH），公差 ±1mm；
重量：空白型0.34Kg / 臺，B 型0.35Kg / 臺；
包裝：24pcs / 箱，空白型整箱 8.67Kg，B 型整箱 8.88Kg，均為 0.81CUFT；
線材：配置 SJOW 17AWG、H05RN-F 等規格線材，B 型額外含調光端口線材（UL2517 20AWGx2C）。
六、調光功能（僅 B 型，隔離設計）
調光方式：支持1~10Vdc 電壓調光、10V PWM 信號調光（100Hz~3KHz）、電阻調光，DIM + 與 DIM - 間連接對應元件即可調節輸出電流；
核心參數：調光端口輸出電流103uA（典型值），最小調光等級約 3%（0%<Iout<3% 時電流精度無定義）；
注意事項：禁止將 DIM - 與 Vo - 連接，LED 建議直接連接，不適外加驅動器。
七、認證與電磁兼容
安全規范：通過 UL8750、IEC61347-1/2-13、GB7000.1-2015、GB19510.1/14、KC61347 等全球多地認證；
電磁兼容（EMC）
發射：傳導 / 輻射符合 BS EN/EN55015、GB/T17743；諧波電流符合 Class C（@load≥50%）；
抗擾度：ESD（8KV 空氣 / 4KV 接觸）、輻射、EFT/Burst 均達 Level 3；浪涌 4KV/Line-Earth、2KV/Line-Line；電壓跌落與中斷滿足 EN61000-4-11 要求。
八、重要備注
未特別說明時，所有參數均在230VAC 輸入、額定電流、25℃環境下測量；
低輸入電壓、海拔超 2000 米時需按要求減額輸出 / 降額環境溫度；
EMC 受整套裝置影響，終端設備制造商需重新確認整套裝置的 EMC；
僅可在市電與 LED 電源間加開關，以滿足燈具最新 ErP 法規要求；
美洲地區產品可能無 CCC/PSE/BIS/KC 標志，需聯系銷售商確認。
關鍵問題
問題 1（產品適配性）：明緯 XLG-20 系列 LED 驅動器的使用環境與應用場景有哪些核心要求和適配范圍？
答案：該系列驅動器機殼工作溫度范圍為 **-40℃~+80℃，工作濕度 20~95% RH 無冷凝，IP67 防護等級支持室內戶外安裝；海拔超 2000 米時無風扇機型需按 3.5℃/1000m 降額環境溫度，低輸入電壓下需減額輸出。適配場景包括 LED 街道、建筑、天井、泛光燈照明，工業照明，還可用于Class Ⅰ Division 2 類危險地點 ** 的照明燈具。
問題 2（功能差異）：XLG-20 系列的空白型和 B 型核心功能差異是什么？B 型的三合一調光具體支持哪些方式，有何關鍵注意事項？
答案：核心差異為空白型僅支持固定輸出電流，B 型在固定輸出電流基礎上，增加了三合一調光功能（隔離設計）；B 型的三合一調光支持 1~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）、電阻三種調光方式，調光端口典型輸出電流 103uA，最小調光等級約 3%。關鍵注意事項：一是禁止將 DIM - 與 Vo - 連接，二是該系列 LED 建議直接連接，不適外加驅動器，三是 0%<Iout<3% 時輸出電流精度無定義。
問題 3（性能與可靠性）：XLG-20 系列的核心性能指標與可靠性保障有哪些關鍵內容？
答案：核心性能指標：90-305VAC 寬輸入，主動式 PFC（PF 最高≥0.97），轉換效率最高 89%，空載功耗 <0.5W，線性調整率 <±3%，電流精度 ±8.0%；可靠性保障：一是具備短路保護（打嗝模式，自動恢復），耐壓與絕緣防護等級高（I/P-O/P3.75KVAC，絕緣阻抗 100MΩ）；二是耐振動、寬溫工作，金屬外殼 IP67 防護；三是正常使用（Tc<80℃）下壽命> 50000 小時，提供 5 年保固；四是通過 UL8750、IEC61347、GB7000.1 等全球多項安全與 EMC 認證，輸出和調光線路均做隔離設計
