明緯XLC-60-MA 系列是 60W 的恒功率 / 恒壓雙模式 LED 驅動器，分內置型 (MA)和帶應力消除的獨立型 (MAS)兩大類型，輸入支持100~305VAC/155~400VDC，恒壓款輸出為 12/24/48V 對應 5A/2.5A/1.25A，恒功率 H 型可通過 DIP 開關將輸出電流在0.9~1.7A間調節、恒功率工作電壓 9~54V，具備Matter 1.3無線調光（調光低至 0.1%/0.5%）、5 年質保，工作殼溫 **-25~90℃，效率最高達90%**，擁有過載 / 短路 / 過壓 / 過溫等完善保護，同時符合 EMC / 安全相關標準，適配商業、裝飾、LED 燈帶等多種照明場景。

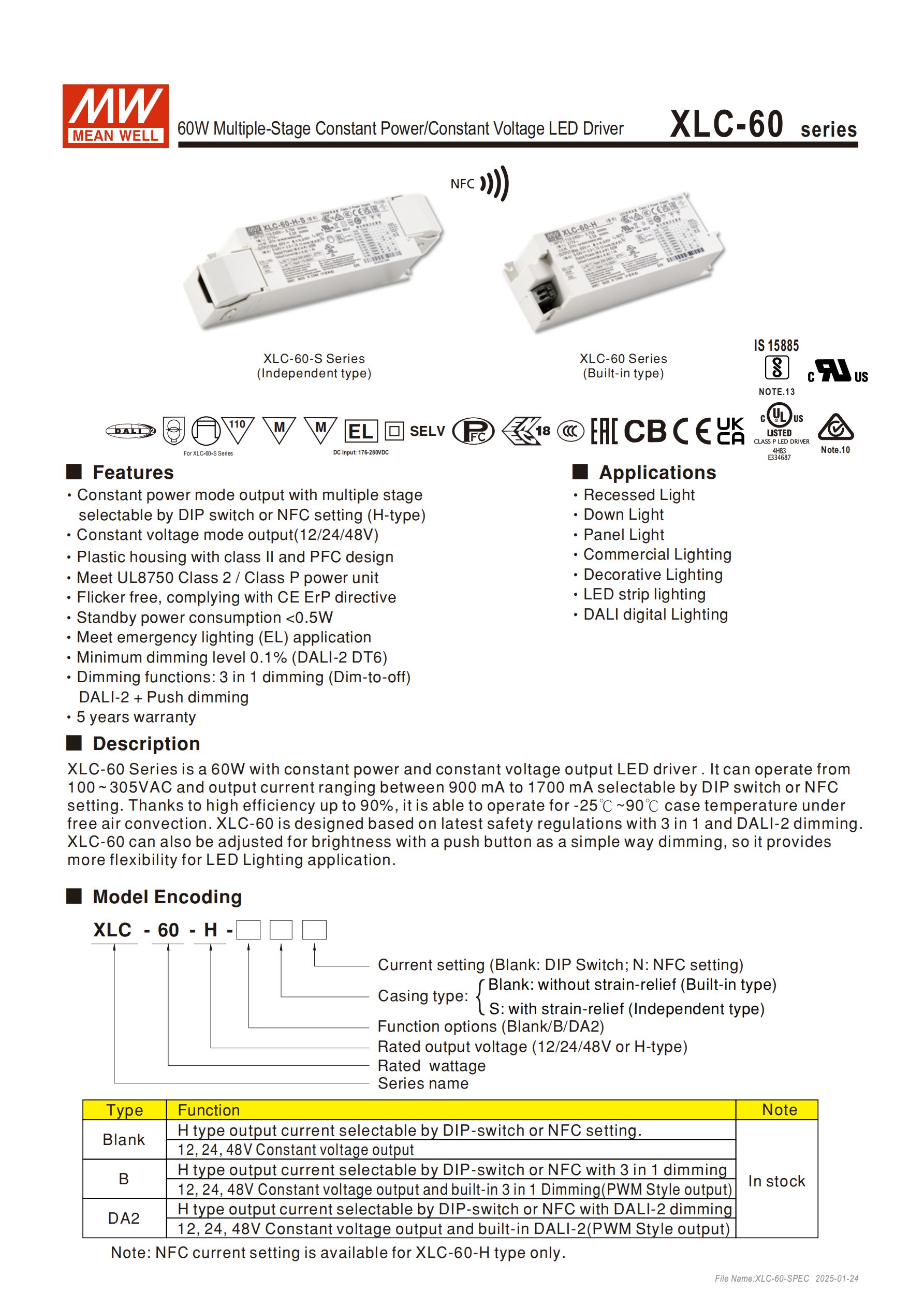

一、產品概述
明緯 XLC-60-MA 系列為 60W 多段恒功率 / 恒壓雙模式 LED 驅動器，分為內置型 (MA)（無應力消除）和獨立型 (MAS)（帶應力消除），均有恒壓款 (12/24/48V) 和恒功率 H 型，支持Matter 1.3無線調光，適配應急照明、商業照明、裝飾照明等多種 LED 應用場景，提供5 年質保，整體設計符合 Class Ⅱ 和 PFC 標準，無頻閃且滿足 CE ERP 指令。

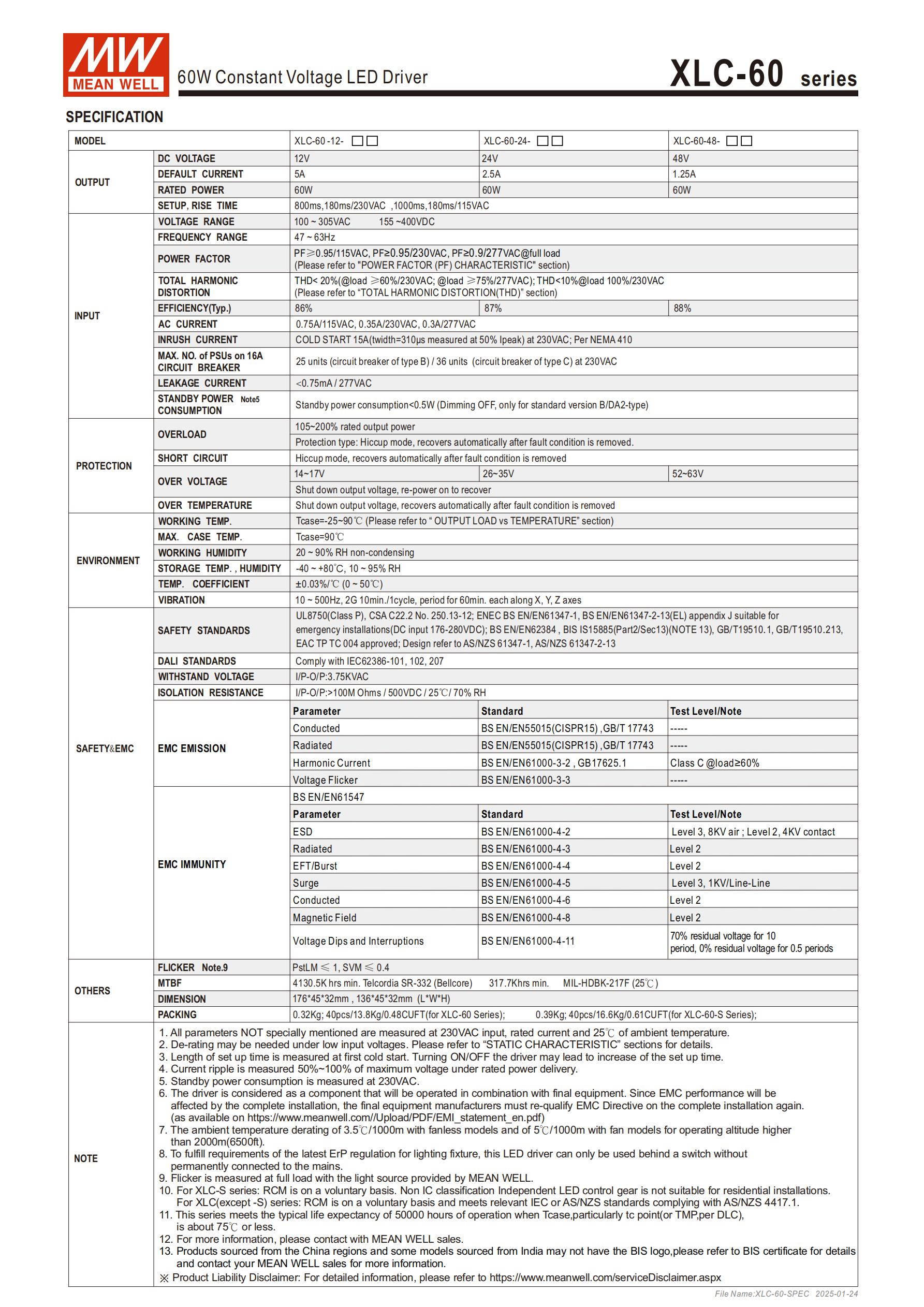

二、核心電氣參數
1. 輸入?yún)?shù)
| 項目 | 規格 | 關鍵數字 |
|---|---|---|
| 交流輸入 | 電壓范圍 | 100~305VAC |
| 直流輸入 | 電壓范圍 | 155~400VDC（應急照明為 176-280VDC） |
| 頻率范圍 | 工頻范圍 | 47~63Hz |
| 功率因數 (PF) | 滿負載 | ≥0.95(115/230VAC)、≥0.9(277VAC) |
| 總諧波失真 (THD) | 230VAC | <20%(負載≥60%)、<10%(滿負載) |
| 待機功耗 | 調光關閉時 | <0.5W |
2. 輸出參數
恒壓款（XLC-60-12/24/48-MA/MAS）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 典型效率 | 調光最低值 |
|---|---|---|---|---|---|
| XLC-60-12-MA | 12V | 5A | 60W | 86% | 0.1% |
| XLC-60-24-MA | 24V | 2.5A | 60W | 87% | 0.1% |
| XLC-60-48-MA | 48V | 1.25A | 60W | 88% | 0.1% |
恒功率 H 型（XLC-60-H-MA/MAS）
開路電壓：60V
額定功率：60W
電流調節：默認 1400mA，可通過 DIP 開關在0.9~1.7A間 8 檔調節，電流公差 ±5%
恒功率工作區：9~54V（不同電流對應不同推薦電壓范圍）
電流紋波：<4%
典型效率：90%
調光最低值：0.5%
PWM 調光：頻率3.2kHz，通過占空比調節 0~100% 輸出電流
3. H 型 DIP 開關電流調節表
| DIP 開關 1/2/3 | 輸出電流 | 推薦工作電壓范圍 |
|---|---|---|
| ON/--/-- | 900mA | 9~54V |
| --/ON/-- | 1050mA | 9~54V |
| --/--/ON | 1200mA | 9~50V |
| ON/ON/-- | 1300mA | 9~46V |
| ON/--/ON | 1400mA | 9~43V（默認） |
| --/ON/ON | 1500mA | 9~40V |
| ON/ON/ON | 1600mA | 9~38V |
| 全關 | 1700mA | 9~36V |
三、性能與可靠性
效率：恒壓款 86%-88%，恒功率 H 型最高90%，低功耗設計提升節能性；
MTBF：遵循 Telcordia SR-332 標準最低4130.5K 小時，MIL-HDBK-217F (25℃) 標準317.7K 小時；
閃爍指標：符合 Matter 1.3，PstLM ≤ 1，SVM ≤ 0.4，無頻閃；
溫度特性：溫漂系數 ±0.03%/℃(0~50℃)，海拔超 2000m 時，無風扇款每 1000m 降額3.5℃，帶風扇款降額5℃；
使用壽命：殼溫≤75℃時，典型使用壽命50000 小時。
四、保護功能
全系列配備完善的電氣保護，不同保護采用差異化恢復方式，具體如下：
過載保護：打嗝模式，故障移除后自動恢復，保護閾值 105~200% 額定功率；
短路保護：打嗝模式，故障移除后自動恢復；
過壓保護：關斷輸出電壓，需重新上電恢復（12V 款 14~17V、24V 款 26~35V、48V 款 52~63V）；
過溫保護：分階段降額（75% 負載→50% 負載），嚴重時關斷輸出，故障移除后自動恢復，最高殼溫90℃。
五、物理與安裝規格
尺寸與重量
內置型 (MA)：1364532mm，重量0.28Kg；
獨立型 (MAS)：1764532mm，重量0.30Kg；
包裝：40pcs / 箱，內置型 12Kg/0.48CUFT，獨立型 13Kg/0.63CUFT。
接線端子
TB1：AC 輸入，1 腳 AC/N、2 腳 AC/L；
TB2：DC 輸出，1 腳 + V、2 腳 - V。
環境適應性
工作殼溫：-25~90℃，工作濕度 20~90% RH無凝露；
存儲溫濕度：-40~80℃、10~95% RH；
振動測試：10~500Hz、2G，XYZ 三軸各 60 分鐘（每周期 10 分鐘）。
天線安裝
集成 Matter 無線天線，需遠離垂直金屬結構；
金屬板安裝時，天線位置需鏤空，保證 RF 信號傳輸；
通信距離受環境影響，需現場調試。
六、操作與復位
LED 指示燈狀態
慢閃 / 快閃：工廠復位中；
常亮：Matter 無線已連接；
常滅：Matter 無線斷開且藍牙廣播關閉。
工廠復位方式
按鍵復位：長按復位鍵10 秒，指示燈快閃時松開，完成復位；
AC 通斷復位：按固定通斷時序操作（11 個階段，含 ON/OFF 的時長與間隔），輸出燈閃爍 15 秒后停止即完成，與按鍵復位效果一致。
七、標準與認證
安全標準：CSA C22.2 No.250.13-12、ENEC BS EN/EN61347-1/2-13（適配應急照明）、GB/T 19510.1/213、EAC TP TC 004 等；
EMC 標準
發射：EN55015 (CISPR15)、GB/T 17743（傳導 / 輻射），EN61000-3-2（諧波電流，C 類 @負載≥60%）；
抗擾：EN61000-4 系列（ESD 8KV 空氣 / 4KV 接觸、浪涌 1KV 線對線等）；
絕緣與耐壓：輸入 - 輸出耐壓3.75KVAC，絕緣電阻 >100MΩ（500VDC/25℃/70%RH）；
其他標準：Matter 1.3 Specification、EN61547（EMC 抗擾）、AS/NZS 61347 等。
八、應用場景
適配各類 LED 照明，核心場景包括：應急照明 (EL)、吸頂燈、面板燈、商業照明、裝飾照明、LED 燈帶照明、Matter 無線智能照明等。
4. 關鍵問題
問題 1（參數配置）：XLC-60-H-MA 的輸出電流如何調節，不同電流對應的工作電壓范圍有何要求？
答案：XLC-60-H-MA 通過3 位 DIP 開關的通斷組合實現 8 檔電流調節，輸出電流范圍為 0.9~1.7A，默認 1400mA；不同電流對應不同的推薦工作電壓范圍，整體恒功率工作區為 9~54V，電流越大推薦電壓范圍越窄，如 1700mA 時僅支持 9~36V，900mA 時支持 9~54V（具體檔位對應關系見詳細總結的 H 型 DIP 開關電流調節表）。
問題 2（安裝與操作）：該系列驅動器的工廠復位有哪兩種方式，按鍵復位的具體操作步驟是什么？
答案：工廠復位分為按鍵復位和AC 通斷復位兩種，二者效果一致；按鍵復位的具體操作：長按設備上的復位鍵 10 秒，當 LED 指示燈出現快速閃爍時松開按鍵，此時工廠復位流程完成，設備恢復出廠設置。
問題 3（可靠性與應用）：XLC-60-MA 系列的工作溫度范圍是多少，滿足哪些特殊照明應用要求，核心保護功能有哪些？
答案：該系列驅動器的工作殼溫范圍為 - 25~90℃，存儲溫濕度為 - 40~80℃/10~95% RH；符合EM 應急照明應用標準，同時支持 Matter 1.3 無線智能調光，無頻閃（PstLM ≤ 1，SVM ≤ 0.4），適配商業、裝飾、應急等多種照明場景；核心保護功能包含過載、短路、過壓、過溫保護，其中過載 / 短路為打嗝模式自動恢復，過壓需重新上電恢復，過溫分階段降額后自動恢復。
