明緯XLC-40-MA 系列為 40W 多級恒功率 LED 驅動器，分內置式（MA）和獨立式（MAS）兩款，輸入電壓覆蓋 100~305VAC（MAS 系列另支持 176-280VDC），可通過 3 位撥碼開關設定600mA~1400mA共 8 檔輸出電流，默認 1050mA，恒流工作電壓 9~54V，轉換效率達88%，符合Matter 1.3規范，支持 0~100% 調光且最低調光等級 0.5%，待機功耗 **<0.5W**，工作外殼溫度 - 25℃~+90℃，具備短路、過溫等保護功能，擁有 5 年保固，適用于嵌燈、筒燈等多種商業及裝飾照明場景，還支持應急照明（EL）應用。

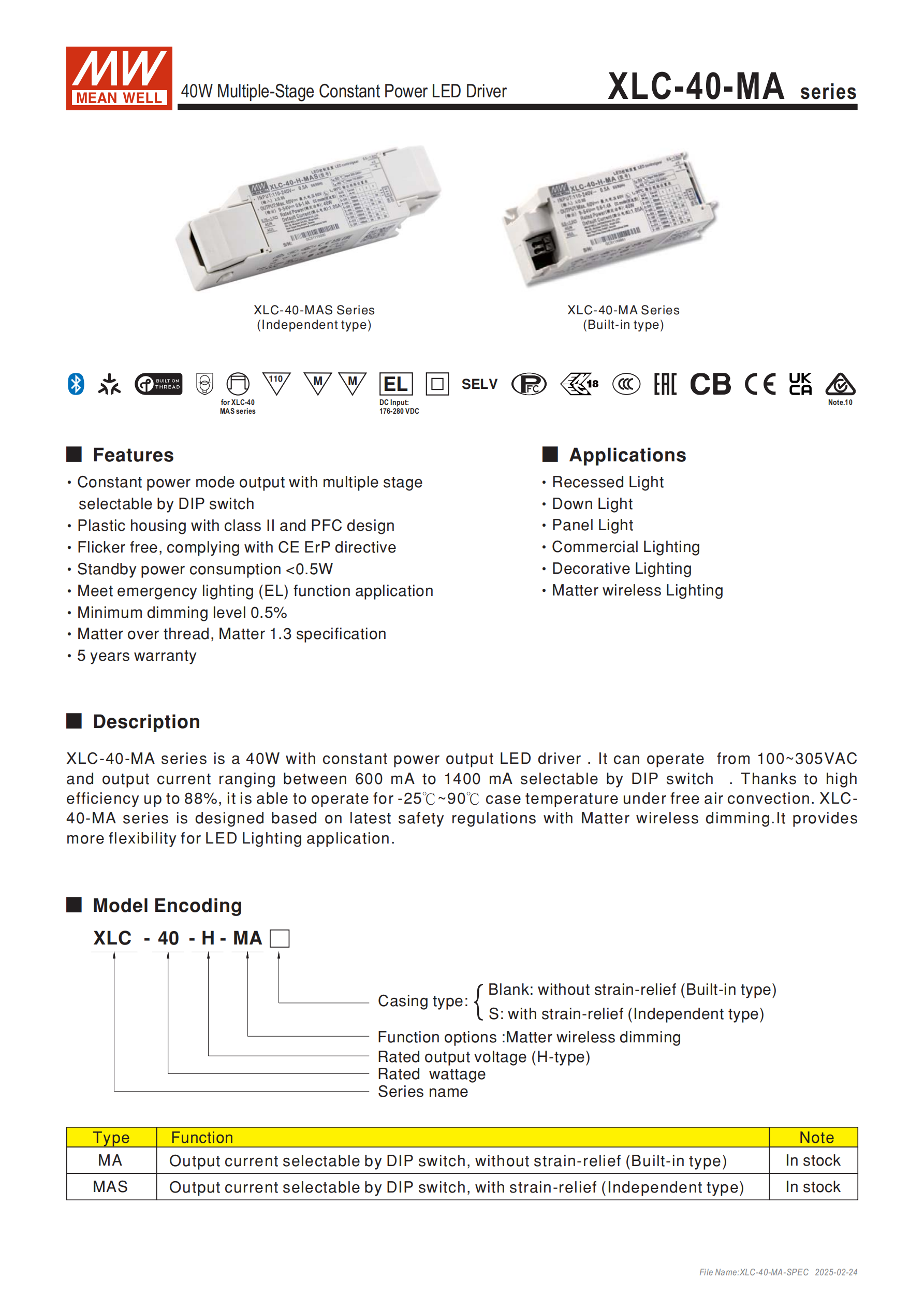

產品定位：明緯（MEAN WELL）XLC-40-MA 系列為40W 多級恒功率 LED 驅動器，分內置式（MA，無獨立側蓋）和獨立式（MAS，帶獨立側蓋）兩款標準品，均支持 Matter 無線調光，擁有5 年保固。
核心適用場景：嵌燈、筒燈、面板燈、商業照明、裝飾照明、Matter 無線照明，同時滿足 ** 應急照明（EL）** 應用要求。
核心設計：塑料外殼，采用 Class II 和 PFC 設計，符合 CE ErP 指令，無閃爍（頻閃參數 PstLM≤1，SVM≤0.4），集成 Matter 通信天線，設計彈性高。

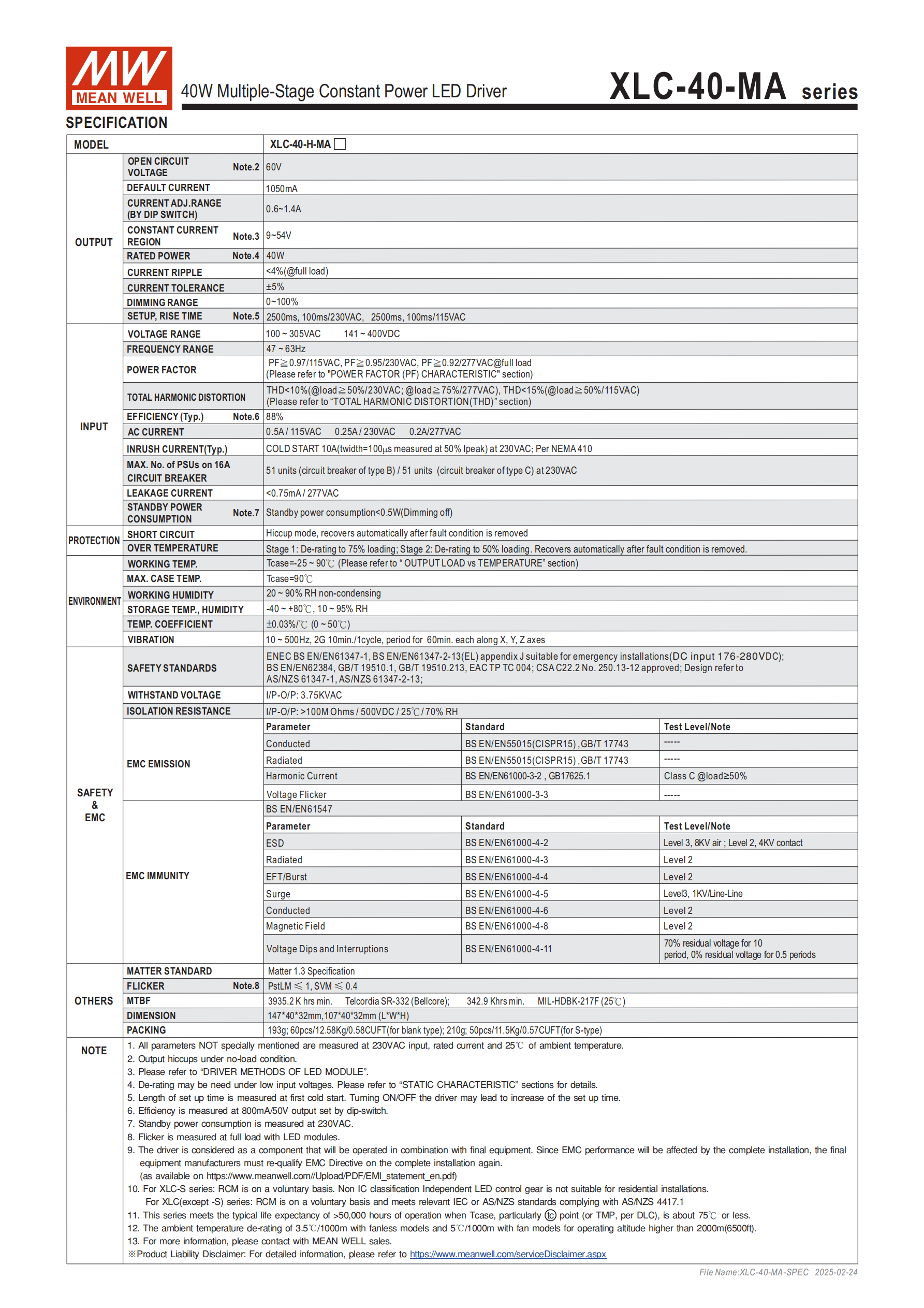

二、核心電氣規格
（一）輸入?yún)?shù)
| 項目 | 規格參數 |
|---|---|
| 交流輸入電壓 | 100~305VAC |
| 直流輸入電壓（僅 MAS） | 176-280VDC |
| 頻率范圍 | 47 ~ 63Hz |
| 功率因數（滿載） | ≥0.97/115VAC；≥0.95/230VAC；≥0.92/277VAC |
| 總諧波失真（THD） | <10%（≥50% 負載 / 230VAC/277VAC）；<15%（≥50% 負載 / 115VAC） |
（二）輸出參數
基礎輸出：開路電壓60V，額定功率40W，恒流工作電壓范圍9~54V（低輸入電壓需降額輸出）；
電流調節：通過 3 位撥碼開關設定600mA~1400mA共 8 檔輸出電流，默認電流 1050mA，各檔位對應專屬工作電壓范圍（詳見下表）；
精度與紋波：電流精度 **±5%，電流紋波<4%（@滿載）**；
調光性能：調光范圍0~100%，最低調光等級 0.5%；
啟動參數：冷機啟動時間 2500ms，上升時間 100ms/230VAC、100ms/115VAC（頻繁開關機可能延長啟動時間）。
輸出電流撥碼開關設定表
| 輸出電流 | 工作電壓范圍 | 撥碼開關 1 | 撥碼開關 2 | 撥碼開關 3 |
|---|---|---|---|---|
| 600mA | 9~54V | - | - | - |
| 700mA | 9~54V | - | - | ON |
| 800mA | 9~50V | - | ON | - |
| 900mA | 9~45V | - | ON | ON |
| 1050mA（默認） | 9~38V | ON | - | - |
| 1200mA | 9~33V | ON | - | ON |
| 1300mA | 9~31V | ON | ON | - |
| 1400mA | 9~29V | ON | ON | ON |
（三）能效參數
轉換效率：典型值88%（在 800mA/50V 輸出下測量）；
待機功耗：<0.5W（調光關斷時，230VAC 下測量）；
浪涌電流：冷啟動 10A（50% Ipeak，量測寬度 100μs，230VAC 下）；
斷路器配置：230VAC 時，16A 斷路器可配置 51 臺同型號（B/C 型斷路器）。
三、保護功能
本系列驅動器具備完善的自恢復保護功能，異常狀態解除后自動恢復：
短路保護：打嗝模式；
過溫保護：分 2 階段降額，第 1 階段降額至 75% 負載，第 2 階段降額至 50% 負載；
待機功耗控制：調光關斷時待機功耗嚴格控制在 0.5W 以內。
四、環境與物理參數
溫濕度參數
工作外殼溫度：-25℃ ~ +90℃（外殼最高溫度 90℃，海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +80 ℃ ，10 ~ 95% RH；
溫度系數：± 0.03%/℃（0 ~ 50 ℃）。
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
機構尺寸與重量
內置式（MA）：107*40*32mm（L*W*H），193g，包裝規格 60pcs/12.6Kg/0.58CUFT；
獨立式（MAS）：147*40*32mm（L*W*H），205g，包裝規格 50pcs/11Kg/0.57CUFT。
端子定義：TB1 為交流輸入（1=AC/N，2=AC/L），TB2 為直流輸出（1=+V，2=-V）。
五、安規與電磁兼容
安全規范：設計參考 ENEC、BS EN/EN61347-1、BS EN/EN61347-2-13 (EL) 等，認證通過 AS/NZS 61347-1/2-13、EAC TP TC 004 等；耐壓 I/P-O/P:3.75KVAC，絕緣阻抗 I/P-O/P:>100M Ohms / 500VDC / 25℃/70% RH。
電磁兼容發射：符合 BS EN/EN55015 (CISPR15)、GB/T 17743，諧波電流符合 BS EN/EN61000-3-2、GB17625.1（CLASS C @ 負載≥50%），電壓閃爍符合 BS EN/EN61000-3-3。
電磁兼容抗擾度：符合 BS EN/EN61547，ESD（Level 3，8KV 空氣；Level 2，4KV 接觸）、輻射（Level 2）、浪涌（Level 3，1KV / 線對線；Level 2）等多項目測試達標。
MTBF：最小 3935.2 K hrs（Telcordia SR-332）；最小 342.9 Khrs（MIL-HDBK-217F，25 ℃）。
Matter 標準：完全符合Matter 1.3規范。
六、操作與復位設置
LED 指示燈狀態
慢閃：藍牙廣播中，可進行配對；
快閃：已恢復出廠設置；
持續亮：已加入 Matter 網絡；
持續滅：未加入 Matter 網絡且停止藍牙廣播。
出廠復位方式
按鈕復位：按壓復位按鈕10s，LED 指示燈快速閃爍時松開，完成復位；
通斷交流輸入復位：按固定程序通斷交流輸入（11 個階段，含特定時長的接通 / 斷開），輸出端燈具閃爍 15 秒后停止即完成，程序故障可通過 2 種方式重置。
七、安裝要求
驅動器集成 Matter 通信天線，安裝時需最大化信號覆蓋范圍；
驅動器盡可能遠離垂直的金屬結構；
若安裝在金屬平面上，天線不能被金屬遮擋，需切去天線下方金屬保證無線電信號傳輸；
信號通訊范圍受安裝環境 / 位置影響，需根據實際情況調整試用。
八、重要備注
空載條件下輸出打嗝；
當外殼最高溫度點 tc 低于 75°C 時，產品工作壽命大于50000 小時；
EMC 受整套終端設備影響，制造商需對整套裝置重新進行 EMC 確認；
所有規格參數默認在 230VAC 輸入、額定電流、25℃環境溫度下測量。
關鍵問題
問題 1（產品調節類）：XLC-40-MA 系列如何調節輸出電流，共有多少檔位，各檔位的核心參數是什么？
答案：通過驅動器上的 3 位撥碼開關（1/2/3）進行輸出電流調節，共設8 檔電流，范圍 600mA~1400mA，默認 1050mA；每檔電流對應專屬的工作電壓范圍（9~29V 至 9~54V 不等），具體為 600mA (9~54V)、700mA (9~54V)、800mA (9~50V)、900mA (9~45V)、1050mA (9~38V)、1200mA (9~33V)、1300mA (9~31V)、1400mA (9~29V)，建議按表格匹配電壓范圍使用。
問題 2（產品操作類）：XLC-40-MA 系列的出廠復位有哪兩種方式，各自的操作步驟是什么？
答案：有復位按鈕復位和通斷交流輸入復位兩種方式，步驟分別為：①按鈕復位：直接按壓驅動器上的復位按鈕 10s，當 LED 指示燈快速閃爍時松開按鈕，即可完成出廠設置；②通斷交流輸入復位：按 11 個固定階段通斷交流輸入（階段 1：接通 10-15s，階段 2：斷開 > 30s…… 階段 11：接通 > 25s 至燈具停止閃爍），若程序故障，可通過 “接通交流輸入 25S” 或 “兩次接通 2-5s 交流輸入” 重置程序后重新操作。
問題 3（產品安裝與使用類）：安裝 XLC-40-MA 系列驅動器時，針對 Matter 天線的信號傳輸有哪些關鍵要求？
答案：因驅動器集成 Matter 通信天線，為保證信號傳輸，安裝需遵循 3 點要求：①驅動器安裝位置盡可能遠離垂直的金屬結構；②若安裝在金屬平面上，天線位置不能被金屬遮擋，需將天線下方的金屬切掉；③信號通訊范圍受安裝環境和位置影響，需根據實際場景調整安裝位置并試用，確保無線電信號傳輸良好。
