明緯XLC-25-MA 系列是 25W 多檔位恒功率 LED 驅動器，分內置型（MA）和獨立型（MAS）兩類，輸入電壓覆蓋100~305VAC/141~400VDC，通過 DIP 開關可在300mA~1050mA間選擇輸出電流，適配 9~54V 電壓范圍，具備Matter 1.3無線調光、無頻閃、PFC 設計等特性，效率最高達88%，工作殼溫為 **-25℃~85℃，待機功耗<0.5W**，滿足應急照明應用，提供5 年質保，適用于嵌入式燈、筒燈等各類商業及裝飾性照明場景，同時支持按鍵和 AC 通斷兩種工廠復位方式，安裝時需注意天線的射頻信號傳輸要求。

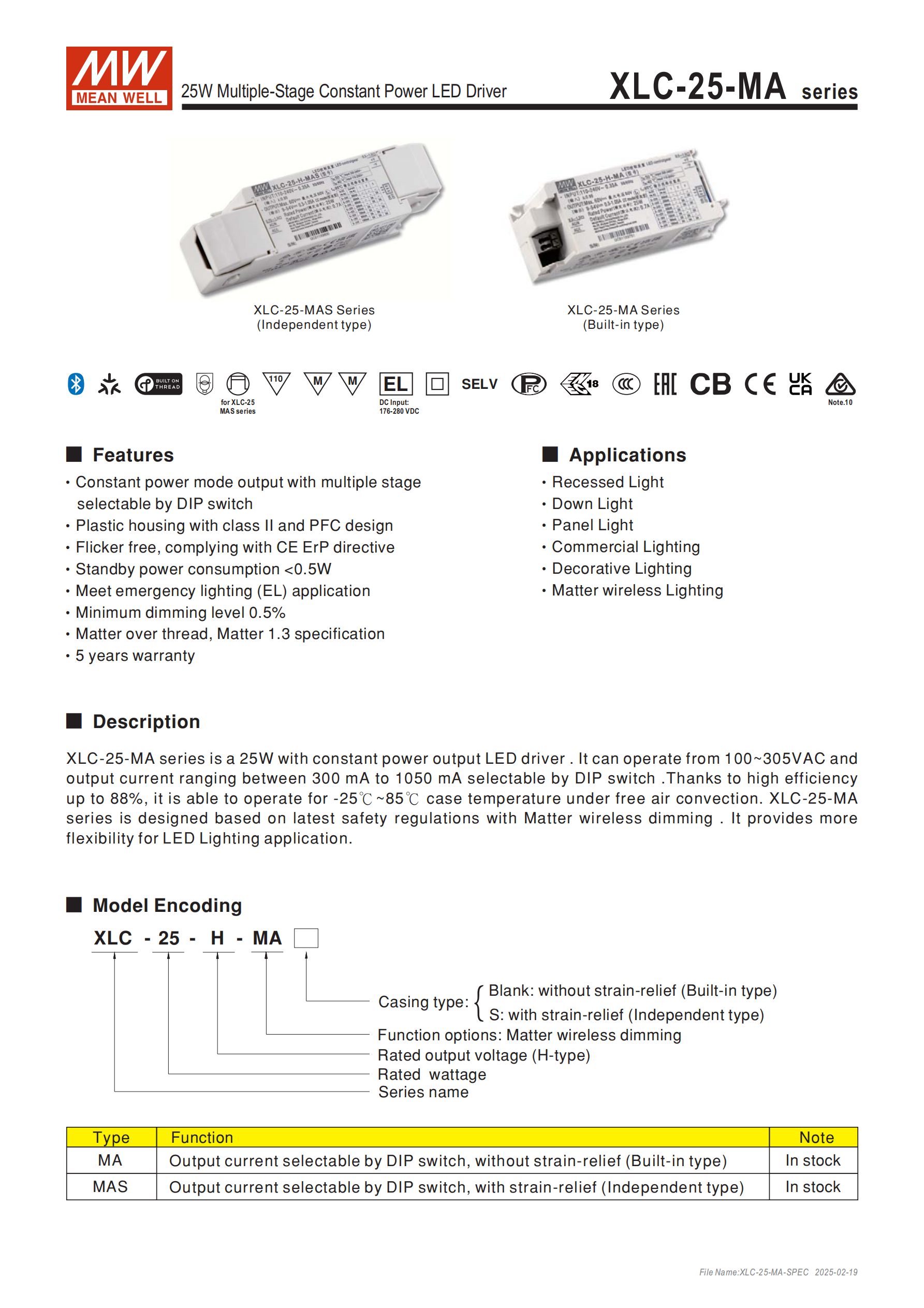

明緯XLC-25-MA 系列為25W 多檔位恒功率 LED 驅動器，分為內置型（XLC-25-MA）和獨立型（XLC-25-MAS），基于最新安全規范設計，集成Matter 1.3無線調光功能，具備高靈活性、高可靠性，適用于各類 LED 照明場景，提供5 年質保。核心設計包含 Class II、PFC 電路，無頻閃且符合 CE ErP 指令，同時滿足應急照明（EL）應用要求，待機功耗 **<0.5W**，最低調光等級達0.5%。

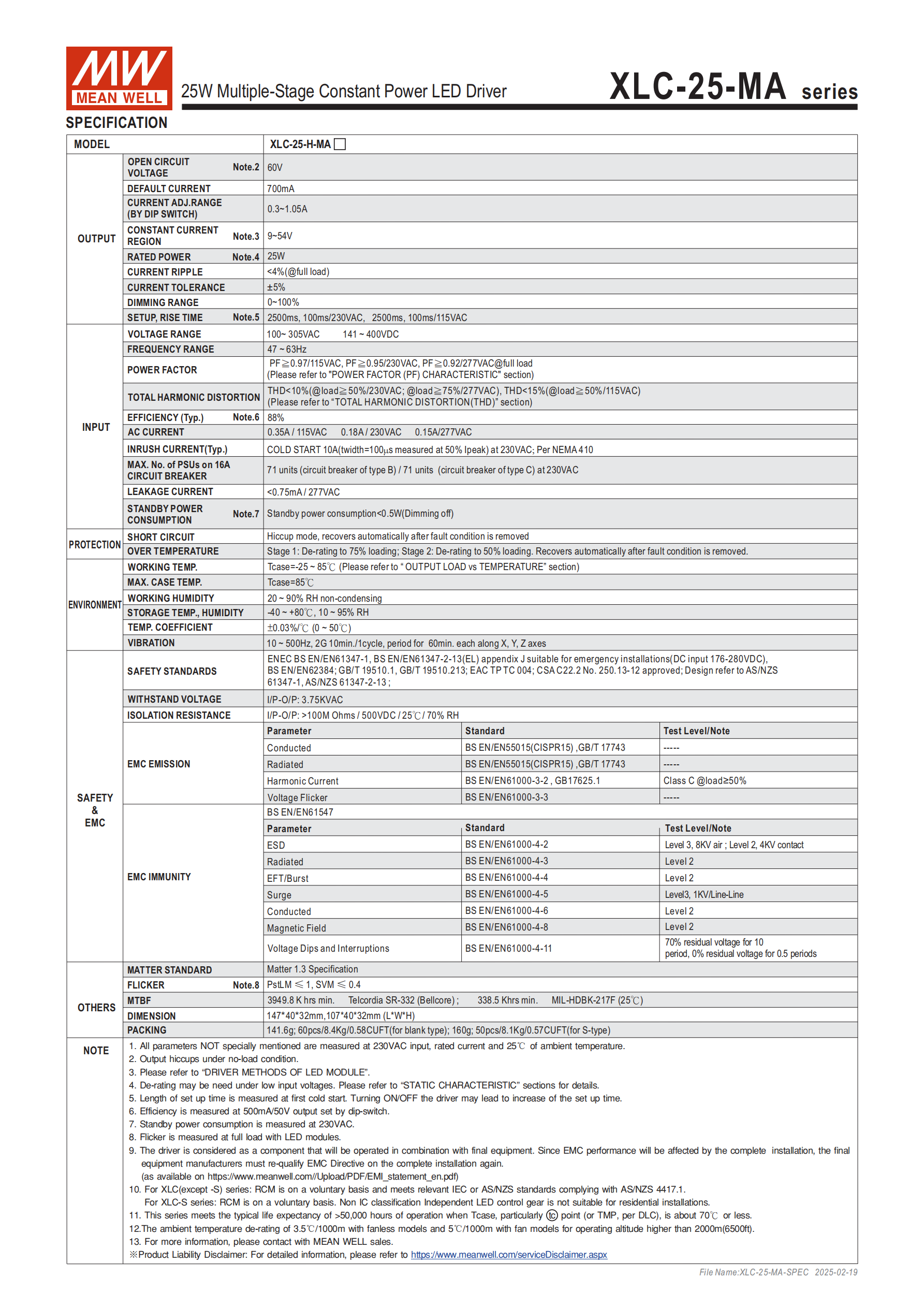

二、核心電氣參數
輸入?yún)?shù)
電壓范圍：100~305VAC（47-63Hz）、141~400VDC
功率因數（PF）：PF≥0.97 (115VAC)、PF≥0.95 (230VAC)、PF≥0.92 (277VAC)（滿負載）
總諧波失真（THD）：THD<10%（230VAC@50%/277VAC@75%）、THD<15%（115VAC@50%）
浪涌電流：冷啟動 10A（230VAC，twidth=100μs）
漏電流：<0.75mA/277VAC
輸出參數
指標 數值 額定功率 25W（恒功率模式） 開路電壓 60V 輸出電流 300mA~1050mA（DIP 開關調節） 適配電壓范圍 9~54V（隨電流檔位變化，見附表） 電流紋波 <4%（滿負載） 電流公差 ±5% 調光范圍 0~100% 效率與功耗
典型效率：88%（500mA/50V 輸出時）
待機功耗：<0.5W（調光關閉狀態，230VAC 測試）
三、檔位調節（DIP 開關）
驅動器通過 3 檔 DIP 開關組合實現 8 檔輸出電流，各檔位對應推薦電壓范圍如下（核心參數）：
| 輸出電流 | 推薦電壓范圍 | DIP 開關（1/2/3） |
|---|---|---|
| 300mA | 9~54V | 關 / 關 / 關 |
| 700mA（默認） | 9~36V | 開 / 關 / 開 |
| 1050mA | 9~24V | 開 / 開 / 開 |
| 注：所有檔位電流調節均為恒流模式，恒功率運行于對應電壓區間。 |
四、功能特性
調光功能：支持Matter over thread、Matter 1.3無線調光，調光范圍 0~100%，最低調光等級0.5%，無頻閃（PstLM≤1，SVM≤0.4）。
保護功能
短路保護：打嗝模式，故障移除后自動恢復
過溫保護：分檔降額（檔位 1 降額至 75% 負載，檔位 2 降額至 50% 負載），故障移除后自動恢復
復位功能：支持兩種工廠復位方式
按鍵復位：長按復位按鈕10 秒，LED 快速閃爍時松開即完成
AC 通斷復位：嚴格遵循 11 步時序（AC 通 / 斷按固定時長切換），完成后輸出燈閃爍 15 秒，停止即復位成功
LED 指示燈：不同狀態對應不同工作模式
慢閃：藍牙廣播運行
快閃：工廠復位中
常亮：Matter 無線已連接
常滅：Matter 無線斷開且藍牙廣播關閉
五、環境與可靠性
工作環境
工作殼溫：-25℃~85℃（自然對流）
工作濕度：20-90% RH，無凝露
存儲環境：-40~+80℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
振動測試：10~500Hz/2G，X/Y/Z 六軸各 10min / 循環，共 60min
可靠性指標
平均無故障時間（MTBF）：最低338.5Khrs（MIL-HDBK-217F@25℃）、3949.8Khrs（Telcordia SR-332）
典型壽命：50000 小時（殼溫≤70℃時）
海拔降額：海拔 > 2000m 時，無風扇款 3.5℃/1000m，風扇款 5℃/1000m
六、機械規格
| 型號 | 尺寸（LWH，mm） | 重量 | 包裝規格 | 接線線徑 |
|---|---|---|---|---|
| XLC-25-MA | 1074032 | 141.6g | 60pcs/8.4Kg | TB1/TB2：0.5-1.5mm2 |
| XLC-25-MAS | 1474032 | 160g | 50pcs/8.1Kg | TB1：0.75-1.5mm2；TB2：0.5-1.5mm2 |
接線端子：TB1 為 AC 輸入（N/L），TB2 為 DC 輸出（+V/-V），公差 ±1mm。
七、安裝與布局
天線要求：設備集成天線，安裝時需遠離垂直金屬結構；若安裝在金屬板上，天線處需開孔，保證射頻信號傳輸。
電路適配：230VAC 下，16A B/C 型斷路器最多可接71 臺該驅動器。
EMC 與安全
安全標準：符合 ENEC、BS EN、GB/T、EAC、CSA 等多國標準，適配應急照明安裝
EMC：符合 CISPR15、EN61000 系列標準，抗擾度達對應等級（ESD 8KV 空氣 / 4KV 接觸等）
耐壓 / 絕緣：輸入 - 輸出3.75KVAC，絕緣電阻 > 100MΩ（500VDC/25℃/70% RH）
八、應用場景
適用于嵌入式燈、筒燈、面板燈，以及商業照明、裝飾照明、Matter 無線照明等各類 LED 照明場景。
關鍵問題
問題 1（性能調節類）：XLC-25-MA 系列如何通過 DIP 開關調節輸出電流，核心檔位的電壓適配范圍是什么？
答案：該系列通過 3 檔 DIP 開關的通 / 斷組合實現 8 檔輸出電流調節，電流范圍為 300mA~1050mA，各檔位對應專屬的推薦電壓范圍；核心檔位中，默認 700mA 適配 9~36V，最大 1050mA 適配 9~24V，基礎 300mA 適配 9~54V，所有檔位均為恒流模式，在對應電壓區間內實現 25W 恒功率運行。
問題 2（操作維護類）：XLC-25-MA 系列的工廠復位有哪兩種方式，按鍵復位的具體操作步驟是什么？
答案：支持按鍵復位和AC 通斷復位兩種工廠復位方式，且兩種方式效果一致；按鍵復位的具體操作：長按設備上的復位按鈕 10 秒，當 LED 指示燈出現快速閃爍狀態時松開按鈕，此時工廠復位操作即完成。
問題 3（安裝應用類）：安裝 XLC-25-MA 系列時，針對天線的布局有哪些關鍵要求，為何要遵循這些要求？
答案：安裝的核心天線要求：①盡量遠離垂直金屬結構；②若安裝在金屬板上，天線位置不可被遮擋，且天線下方需預留開孔。原因是該系列集成 Matter 無線通信天線，金屬結構會遮擋、屏蔽射頻信號，影響 Matter over thread 的無線通信距離和穩定性，預留開孔可保證射頻信號正常傳輸，需根據現場環境調整安裝位置并測試通信效果。
