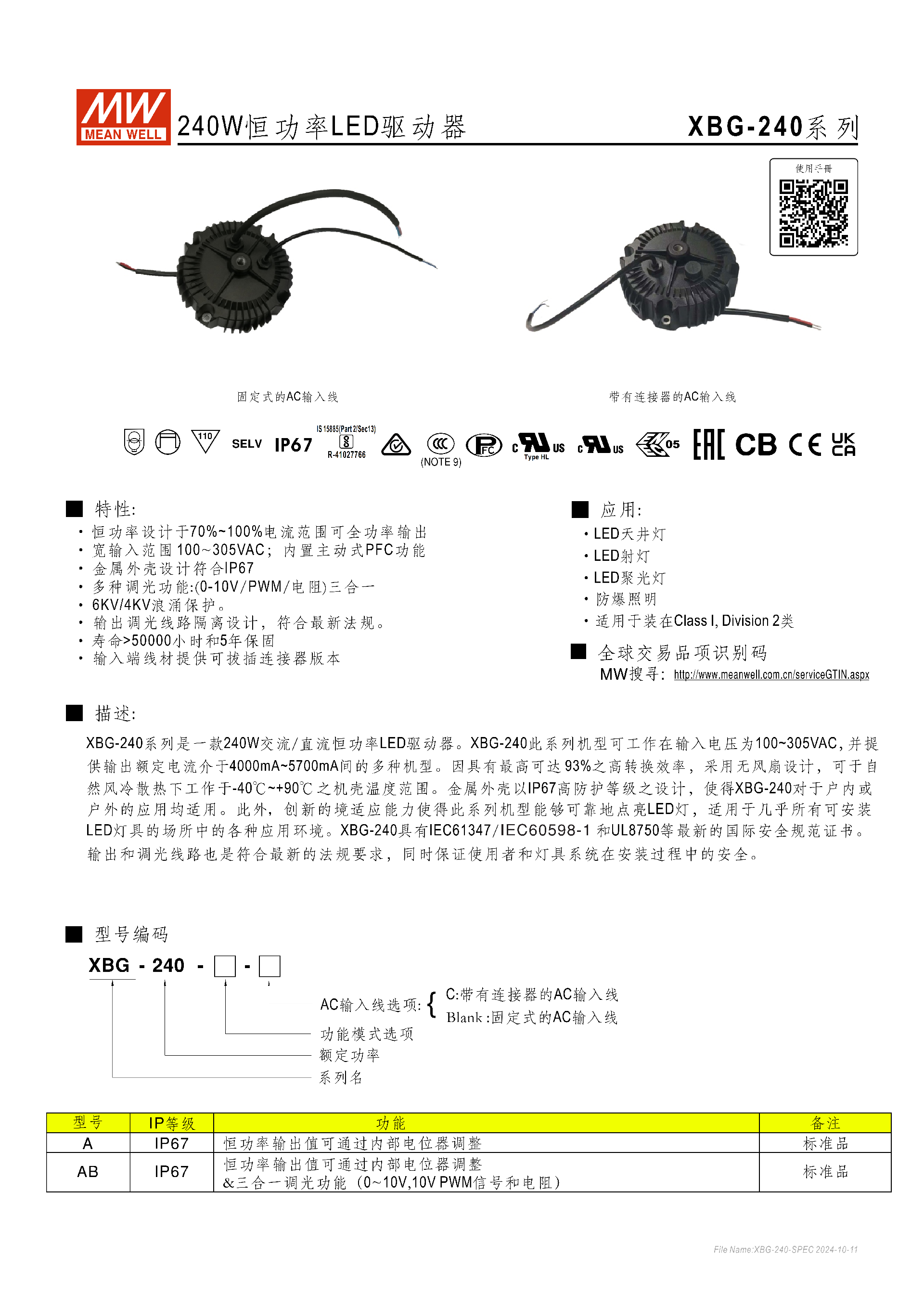

XBG-240 系列 240W 恒功率 LED 驅動器為明緯出品的高防護等級驅動產品，具備100~305VAC 寬輸入電壓，輸出額定電流4000mA~5700mA，采用IP67 金屬外殼設計，轉換效率最高達93%，支持0-10V/PWM/ 電阻三合一調光（AB 型），工作溫度范圍 **-40℃~+85℃，壽命超50000 小時 ** 且提供 5 年保固，內置主動式 PFC、6KV/4KV 浪涌保護等功能，符合 UL8750、IEC61347 等國際安全規范，適配 LED 天井燈、射燈、防爆照明等多種戶內外應用場景，還提供固定式 / 帶連接器 AC 輸入線兩種版本選擇。
XBG-240 系列是明緯推出的240W 交流 / 直流恒功率 LED 驅動器，為全球交易品項，提供5 年保固，核心定位于戶內外各類 LED 照明場景，金屬外殼設計適配惡劣環境，無風扇自然風冷散熱，兼具高轉換效率與高防護性，符合最新國際安全及電磁兼容法規。

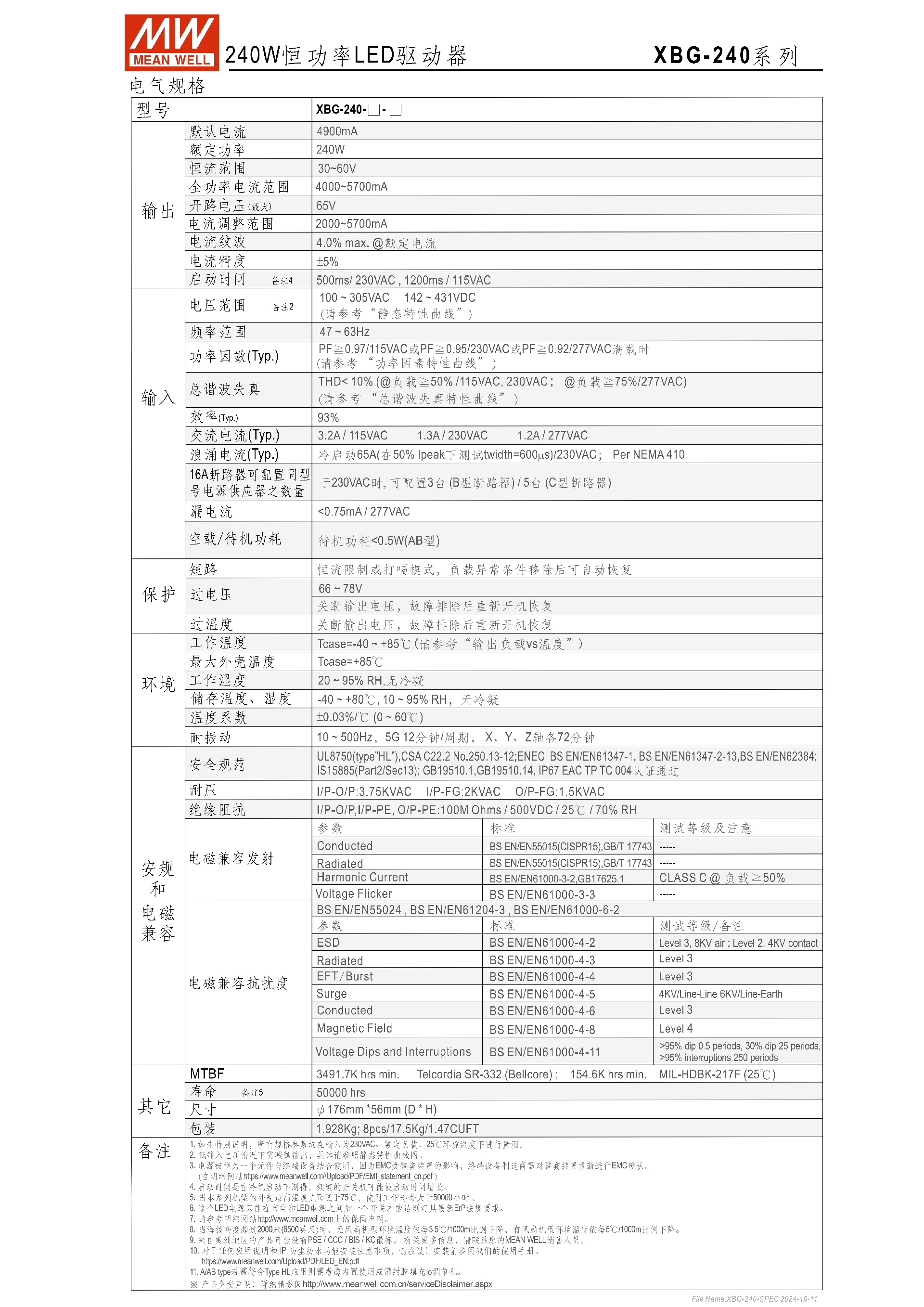

二、核心特性與關鍵參數
功率與輸出
恒功率設計，70%~100% 電流范圍可全功率輸出，額定功率 240W；
輸出額定電流4000mA~5700mA，恒流范圍 2000~5700mA，開路電壓最大66~78V（65V±5% 基準）；
電流精度 **≤4.0%@額定電流 **，電流紋波無明確數值，溫度系數 **±0.03%/℃(0~60℃)**。
輸入與能效
寬輸入電壓100~305VAC，頻率范圍47~63Hz，交流電流 Typ.3.2A/115VAC、1.3A/230VAC、1.2A/277VAC；
內置主動式 PFC 功能，功率因數 PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC；
最高轉換效率93%，實際應用 Typ.92%，總諧波失真 THD<10%（負載≥50%/115/230VAC、≥75%/277VAC）；
空載 / 待機功耗：AB 型 **<0.5W**，漏電流 < 0.75mA/277VAC。
防護與耐用性
金屬外殼符合IP67高防護等級，戶內戶外均適用；
浪涌保護：6KV/Line-Earth、4KV/Line-Line，輸出調光線路隔離設計；
壽命：＞50000 小時（Tc 低于 75℃），MTBF 最小 3491.7K hrs（Telcordia SR-332）、154.6K hrs（MIL-HDBK-217F 25℃）；
耐振動：10~500Hz、5G，X/Y/Z 軸各 72 分鐘 / 周期。
三、型號分類與編碼
該系列按功能模式和AC 輸入線類型雙重劃分，編碼規則為「XBG-240 - 功能模式 - AC 輸入線」，具體分類如下表：
| 分類維度 | 類型 | 標識 | 核心功能 / 特點 | 備注 |
|---|---|---|---|---|
| 功能模式 | A 型 | A | 恒功率輸出值可通過內部電位器調整 | 標準品，IP67 |
| 功能模式 | AB 型 | AB | 恒功率可調 + 三合一調光（0-10V/PWM/ 電阻） | 標準品，IP67 |
| AC 輸入線 | 固定式 | Blank | 標配固定式 AC 輸入線 | 基礎版本 |
| AC 輸入線 | 連接器型 | C | 帶可拔插連接器的 AC 輸入線 | 需額外收費，可選配 1/2/3 米線材 |
可選 AC 連接線規格：
| 線長 | 訂單編碼 | 備注 |
|---|---|---|
| 100cm | F61-XBG-AC-CABLE-100 | 標準品 |
| 200cm | F61-XBG-AC-CABLE-200 | 可選購 |
| 300cm | F61-XBG-AC-CABLE-300 | 可選購 |
四、調光功能（僅 AB 型支持）
三合一調光方式：支持0~10V 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種調光方式，DIM+（紫色）為信號正、DIM-（粉色）為信號負，禁止將 DIM - 與 Vo - 連接；
調光參數：調光端口輸出電流典型值100μA，最小調光比例約8%（0%<Iout<8% 時電流精度無定義），0V/0Ω 電阻 / 10V PWM 占空比 0% 時，輸出電流可降至 0%；
線材規格：調光線路采用 UL2517 22AWG*2C，DC 輸出線為 SJOW 17AWGx2C & H05RN-F 1.0mm2。
五、電氣保護與安規認證
保護功能：具備過溫、過壓、短路、過載四重保護，短路 / 過壓為關斷輸出電壓（故障排除后重啟恢復），過載為恒流限制 / 打嗝模式（故障移除后自動恢復）；
耐壓與絕緣：I/P-O/P：3.75KVAC，I/P-FG：2KVAC，O/P-FG：1.5KVAC；絕緣阻抗 I/P-O/P、I/P-PE、O/P-PE 均 **≥100MΩ/500VDC/25℃/70% RH**；
安規認證：通過 UL8750 (type”HL”)、CSA C22.2 No.250.13-12、IEC61347-1/2-13、EN62384 等，含 PSE/CCC/BIS/KC 徽標（美洲地區產品可能無部分徽標）；
EMC 標準：發射端符合 EN55015、GB/T 17743；抗擾度符合 EN61000-4 系列（ESD Level3、Surge 6KV/4KV 等），諧波電流、電壓閃爍均符合對應國際標準。
六、環境工作范圍
工作溫度：機殼溫度 Tcase**-40℃~+85℃，環境溫度 Ta-40℃~+80℃**，-30℃滿載 / 100VAC 輸入時可能出現軟啟動；
工作濕度：10~95%RH，無冷凝；
海拔降額：海拔超 2000 米（6500 英尺）時，無風扇機型環境溫度按3.5℃/1000m比例下降；
斷路器配置：230VAC / 額定負載 / 25℃下，16A B 型斷路器可配 3 臺，16A C 型斷路器可配 5 臺。
七、機械尺寸與安裝
核心尺寸：機殼 ψ176mm56mm（DH），單臺重量1.928Kg，包裝 8pcs/17.5Kg/1.47CUFT；
線材長度：DC 輸出線 200±20mm，AC 輸入線 300±20mm（固定式），AB 型調光線路 350±20mm；
安裝適配：支持吊桿型、鏈條型、天井燈 / 工礦燈安裝，燈具（含電源）限重10 公斤；
組裝要求：螺絲 / 吊模栓需加裝彈簧華司并鎖緊，避免摔落 / 撞擊，包裝破損需檢查產品外觀完整性。
八、應用場景
適配LED 天井燈、LED 射燈、LED 聚光燈，可用于防爆照明及Class I, Division 2 類場景，適用于幾乎所有可安裝 LED 燈具的戶內外場所，低輸入電壓下需參照靜態特性曲線圖減額輸出。
關鍵問題
問題 1（產品適配性）：XBG-240 系列 LED 驅動器的工作環境與安裝限制有哪些，海拔和溫度會帶來哪些影響？
答案：該驅動器工作機殼溫度 - 40℃~+85℃、環境溫度 - 40℃~+80℃，濕度 10~95% RH 無冷凝，IP67 防護可戶內外使用；安裝時燈具（含電源）限重 10 公斤，適配吊桿 / 鏈條 / 天井燈等安裝方式。海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例降額；-30℃滿載或 100VAC 低輸入電壓時電源可能軟啟動，低輸入電壓整體需參照靜態特性曲線圖減額輸出。
問題 2（功能差異）：XBG-240 系列 A 型和 AB 型的核心功能區別是什么，調光功能僅 AB 型支持的情況下，其調光的核心規則和限制有哪些？
答案：A 型僅支持通過內部電位器調整恒功率輸出值，AB 型在此基礎上額外支持 0-10V/PWM/ 電阻三合一調光功能。AB 型調光核心規則：調光端口為 DIM+（紫）/DIM-（粉），禁止與 Vo - 連接，支持 0~10V 直流、100Hz~3KHz 的 10V PWM、外接電阻三種方式；調光限制：最小調光比例約 8%（0%<Iout<8% 時電流精度無定義），僅 0V/0Ω 電阻 / 10V PWM 占空比 0% 時輸出電流可降至 0%，調光端口輸出電流典型值為 100μA。
問題 3（使用與保護）：XBG-240 系列具備哪些保護功能，不同故障類型的恢復方式有何不同，產品的壽命與保固如何保障？
答案：該系列具備過溫、過壓、短路、過載四重保護功能；其中短路、過壓故障會直接關斷輸出電壓，需排除故障后重新開機才能恢復，過載為恒流限制或打嗝模式，故障移除后可自動恢復，過溫保護隨溫度回落實現自恢復。產品壽命超 50000 小時（需滿足機殼溫度 Tc 低于 75℃），官方提供5 年保固，MTBF 最小達 3491.7K hrs（Telcordia SR-332 標準），正常使用下能滿足各類 LED 照明的長期運行需求。
