XBG-160 系列是明緯推出的160W 恒功率 LED 驅動器，具備90~305VAC 寬輸入范圍、IP67 金屬防水防護等級，轉換效率最高達93%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，分 A/AB 等型號，支持內部電位器調流、三合一調光（0~10V/10V PWM / 電阻） 功能，符合 UL8750、GB7000.1-2015 等國際安全規范，壽命超50000 小時 ** 且提供 5 年保固，適配 LED 天井燈、射燈、防爆照明等多種場景，AC 輸入線有固定式、帶連接器可選，還具備過流、短路、過壓、過溫等完善的保護功能。

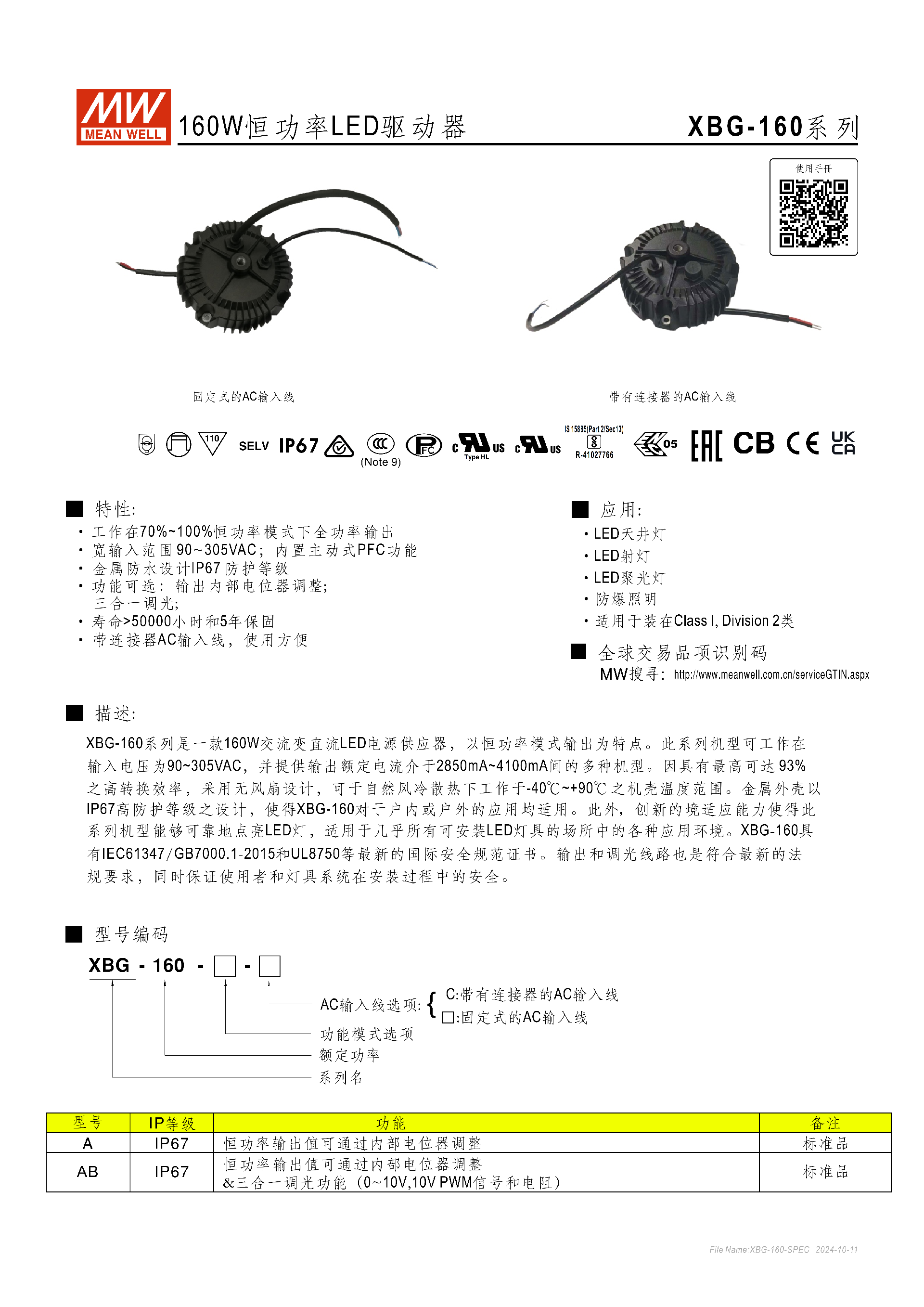

一、產品核心定位與基礎特性
XBG-160 系列為160W 交流變直流恒功率 LED 驅動器，主打高適配性、高防護性與長壽命，無風扇自然風冷設計，核心適配 LED 專業照明場景，是全球通用的標準化 LED 電源供應器，核心基礎特性如下：
防護等級：IP67金屬防水設計，戶內、戶外均適用；
壽命與質保：正常使用下壽命 **>50000 小時 **（機殼最高溫度 Tc<70℃時），提供5 年保固；
核心優勢：內置主動式 PFC 功能，最高轉換效率93%，環境適應能力強，可可靠點亮各類 LED 燈；
認證規范：通過 UL8750 (type”HL”)、IEC61347/GB7000.1-2015、CSA C22.2 No.250.13-12 等最新國際安全規范認證，電磁兼容與安規均符合國標、歐標要求。

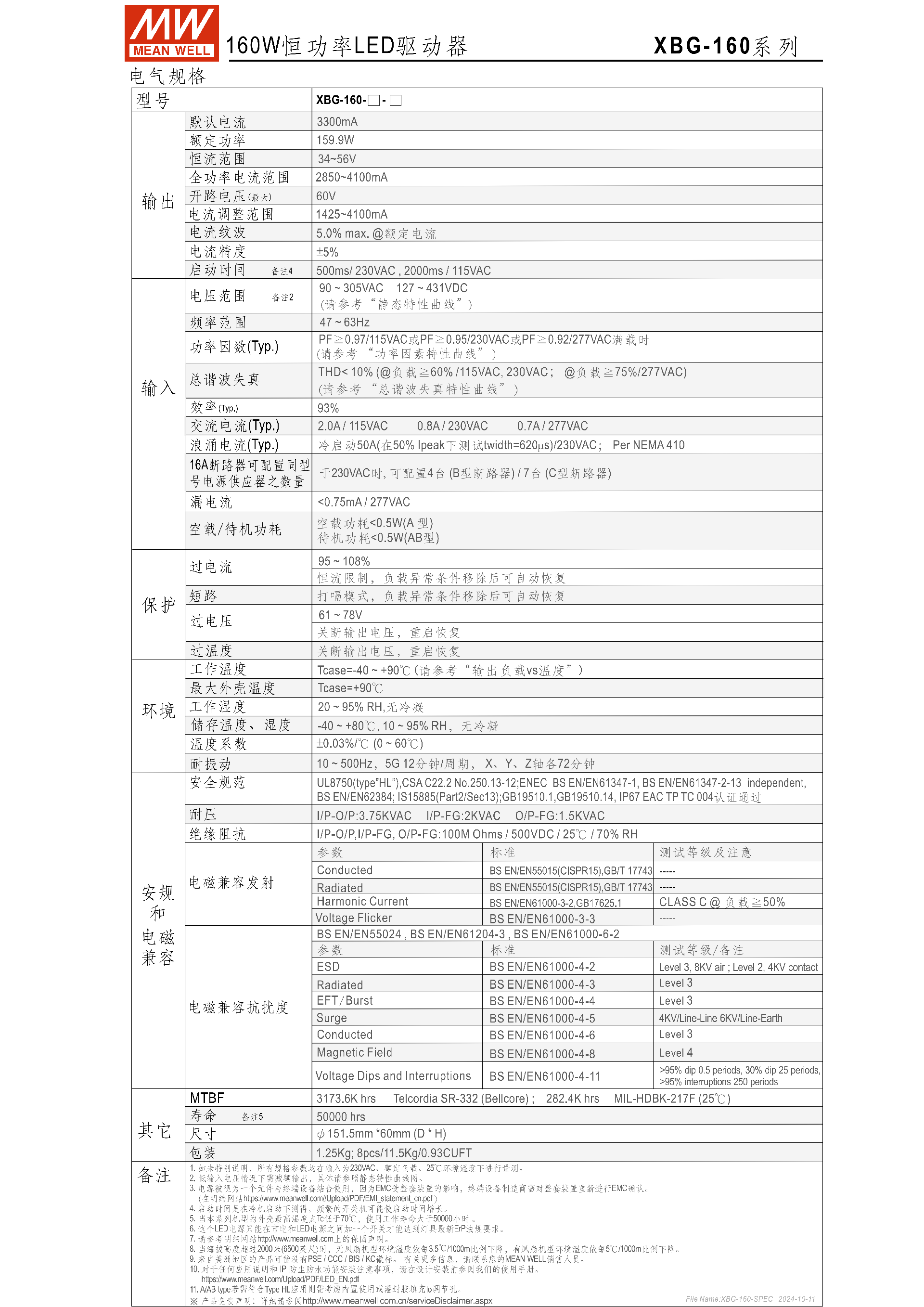

二、核心電氣規格（230VAC / 額定負載 / 25℃下測試）
| 類別 | 關鍵參數 | 具體數值 / 標準 |
|---|---|---|
| 輸入 | 電壓范圍 | 90~305VAC / 127~431VDC（低電壓需減額輸出） |
| 輸入 | 頻率范圍 | 47~63Hz |
| 輸入 | 功率因數 | PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC（滿載） |
| 輸入 | 總諧波失真 | THD<10%（負載≥60%/115/230VAC；負載≥75%/277VAC） |
| 輸出 | 額定規格 | 34~56V / 3300mA，額定功率159.9W |
| 輸出 | 恒流范圍 | 2850~4100mA（全功率），電流調整范圍1425~4100mA |
| 輸出 | 開路電壓 | 最大60V |
| 輸出 | 電流精度 / 紋波 | 精度 ±5%，紋波 5.0% max（額定電流下） |
| 電氣損耗 | 空載 / 待機功耗 | A 型空載 < 0.5W，AB 型待機 < 0.5W |
| 啟動時間 | 冷機啟動 | 500ms/230VAC，2000ms/115VAC |
三、型號分類與功能配置
該系列按功能模式和AC 輸入線類型劃分型號，核心功能差異集中在電流調節與調光，AC 輸入線為可選配置，具體如下：
功能模式型號
A 型：支持恒功率輸出值通過內部電位器調整，為標準品；
AB 型：在 A 型基礎上增加三合一調光功能（0~10V 直流電壓、10V PWM 信號、電阻調光），為標準品；
AC 輸入線類型
固定式 AC 輸入線：基礎款；
帶連接器的 AC 輸入線（C 型）：使用更便捷，需額外收費，可選 100cm（標準品）、200cm、300cm 長度，對應訂單編碼 F61-XBG-AC-CABLE-100/200/300；
組合型號：A-C/AB-C 型（帶連接器輸入線 + 對應功能）。
四、調光功能（僅 AB 型支持）
AB 型專屬的三合一調光為核心特色功能，調光端口輸出電流典型值100μA，核心規則如下：
調光方式：可在 DIM+（紫色）與 DIM-（粉色）間連接 0~10VDC 電壓、10V PWM 信號（100Hz~3KHz）或外接電阻，禁止將 DIM - 與 Vo - 連接；
調光比例：最小調光比例約8%，0%<Iout<8% 時電流精度無定義；當調光輸入為 0kΩ/0V、10V PWM 占空比 0% 時，輸出電流可降至 0%；
調光曲線：外接電壓 / PWM 占空比 / 電阻與輸出電流呈線性對應關系，電阻調光支持多驅動器同步調光（標注 N 為同步數目）。
五、保護功能與可靠性
產品配備完善的電氣保護功能，異常狀態移除后均支持自恢復（過壓 / 過溫為重啟恢復），核心保護參數如下：
過電流保護：恒流限制模式，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：輸出電壓關斷范圍61~78V，需重啟恢復；
過溫度保護：機殼溫度超閾值時關斷輸出，需重啟恢復；
可靠性指標：MTBF 達 3173.6K hrs（Telcordia SR-332）、282.4K hrs（MIL-HDBK-217F/25℃）；耐振動 10~500Hz/5G，X/Y/Z 軸各 72 分鐘。
六、結構尺寸與包裝
機身尺寸：ψ151.5mm *60mm（D * H），公差 ±1mm；
重量與包裝：?jiǎn)闻_(tái)重1.25Kg，8 臺 / 箱，整箱 11.5Kg/0.93CUFT；
線材規格：輸出線為 SJOW 17AWGx2C，調光線（AB 型）為 UL2517 22AWG*2C，AC 輸入線為 SJOW 17AWGx3C/H05RN-F 3×1.0mm；
端子臺定義：CHOGORI 22003515-01 端子臺，Pin1=AC/L、Pin2=AC/N、Pin3=FG。
七、環境與安裝要求
環境參數
工作溫度：機殼溫度Tcase=-40 ~ +90℃（海拔超 2000 米時，每 1000 米環境溫度降 3.5℃）；
工作濕度：20 ~ 95% RH，無冷凝；
儲存溫濕度：-40 ~ +80℃，10 ~ 95% RH，無冷凝；
溫度系數：±0.03%/℃（0 ~ 60℃）；
安裝規范
安裝方式：支持吊桿型、鏈條型，適配天井燈 / 工礦燈；
組裝要求：螺絲 / 吊螺栓加裝彈簧華司并鎖緊，產品避免摔落 / 撞擊，燈具（含電源）限重10 公斤；
絕緣耐壓：I/P-O/P=3.75KVAC、I/P-FG=2KVAC、O/P-FG=1.5KVAC；絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）。
八、應用場景
核心適配各類專業 LED 照明場景，包括LED 天井燈、LED 射燈、LED 聚光燈，同時適用于防爆照明，可安裝在Class I, Division 2 類環境中，是工業、商用專業照明的通用型 LED 驅動器。
關鍵問題
問題 1（功能配置類）：XBG-160 系列 A 型號和 AB 型號的核心功能差異是什么？?jī)H哪類型號支持調光，調光的具體方式有哪些？
答案：A 型號僅支持通過內部電位器調整恒功率輸出值；AB 型號在 A 型基礎上增加了三合一調光功能，是唯一支持調光的型號。AB 型的三合一調光方式為：在 DIM + 和 DIM - 端口間外接 0~10V 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種方式，且禁止將 DIM - 與 Vo - 連接。
問題 2（應用適配類）：XBG-160 系列的環境適應能力如何？工作溫度范圍是多少，海拔超 2000 米時有何特殊要求，核心適配哪些應用場景？
答案：該系列環境適應能力極強，無風扇自然風冷設計，機殼工作溫度范圍為 **-40℃~+90℃，工作濕度 20~95% RH 無冷凝，儲存溫濕度 - 40~+80℃/10~95% RH 無冷凝；當海拔高度超過 2000 米時，無風扇機型的環境溫度需按每 3.5℃/1000 米 ** 的比例下降。核心適配 LED 天井燈、射燈、聚光燈、防爆照明等場景，還可安裝在 Class I, Division 2 類環境中。
問題 3（性能與保護類）：XBG-160 系列具備哪些核心保護功能，各保護功能的工作模式和恢復方式是什么？輸出電流的可調范圍和精度如何？
答案：核心保護功能包含過流、短路、過壓、過溫保護，具體模式：①過流保護為恒流限制模式，負載異常移除后自動恢復；②短路保護為打嗝模式，負載異常移除后自動恢復；③過壓保護（61~78V）和過溫保護為關斷輸出電壓模式，需重啟才能恢復。輸出電流全功率恒流范圍為 2850~4100mA，通過內部電位器的調整范圍為 1425~4100mA，電流精度為 ±5%，額定電流下的電流紋波最大為 5.0%。
