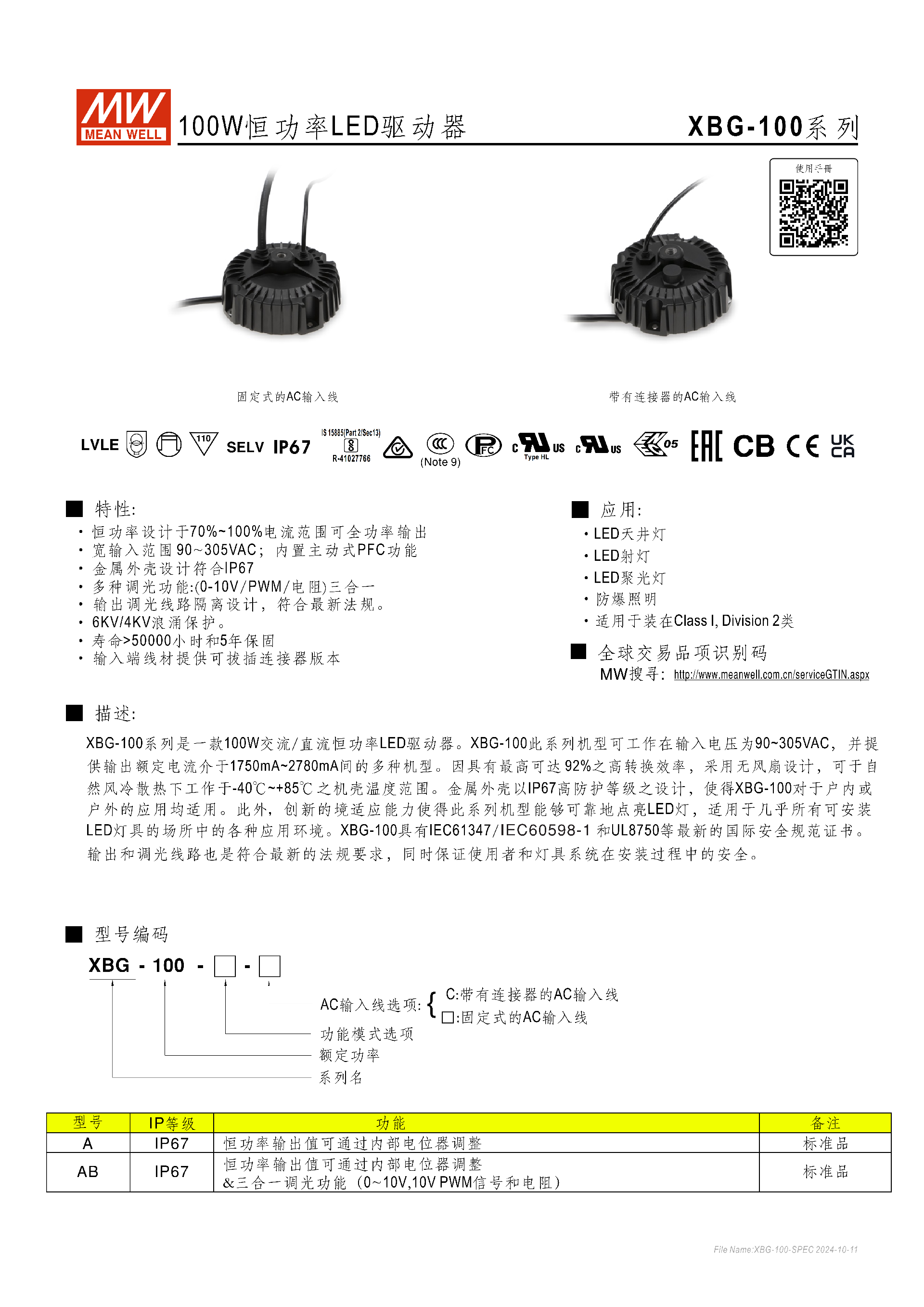

XBG-100 系列是明緯推出的100W 恒功率 LED 驅動器，具備90~305VAC 寬輸入電壓、IP67 高防護等級的金屬外殼設計，轉換效率最高達92%，分 A/AB 等型號且支持 AC 輸入線固定式 / 連接器式選配，核心搭載0-10V/PWM/ 電阻三合一調光（AB 型），內置主動式 PFC、6KV/4KV 浪涌保護等功能，工作溫度為 **-40℃~+85℃，壽命超50000 小時 ** 并提供 5 年保固，通過 UL8750、IEC61347 等多項國際安全規范認證，適配 LED 天井燈、射燈、防爆照明等戶內外場景，Class I, Division 2 類環境也可適用。
一、產品核心定位與基礎特性
XBG-100 系列為明緯研發的100W 交流 / 直流恒功率 LED 驅動器，主打戶內外通用適配性，核心特性如下：
恒功率設計：70%~100% 電流范圍可實現全功率輸出；
寬電適配：輸入電壓90~305VAC（直流 127~431VDC），內置主動式 PFC 功能；
高效散熱：轉換效率最高92%，無風扇設計，自然風冷即可工作；
高防護：金屬外殼符合IP67防護等級，防塵防水，戶內外均適用；
安全與壽命：內置6KV/4KV 浪涌保護，工作壽命 **>50000 小時 **，提供5 年保固；
認證齊全：通過 UL8750、IEC61347/60598-1、CSA C22.2、GB19510 等最新國際安全規范認證。
二、型號分類與編碼規則
該系列按功能模式和AC 輸入線類型劃分，編碼核心為XBG-100-功能-輸入線，具體分類見下表：
| 型號類別 | 功能特點 | AC 輸入線類型 | 備注 |
|---|---|---|---|
| A 型 | 恒功率輸出可通過內部電位器調整 | 固定式 / C 型（連接器式） | 標準品，IP67 |
| AB 型 | 電位器調功率 + 三合一調光（0-10V/PWM/ 電阻） | 固定式 / C 型（連接器式） | 標準品，IP67 |
| C 后綴款 | 同 A/AB 型功能 | 帶有連接器的 AC 輸入線 | 選配，需額外收費 |

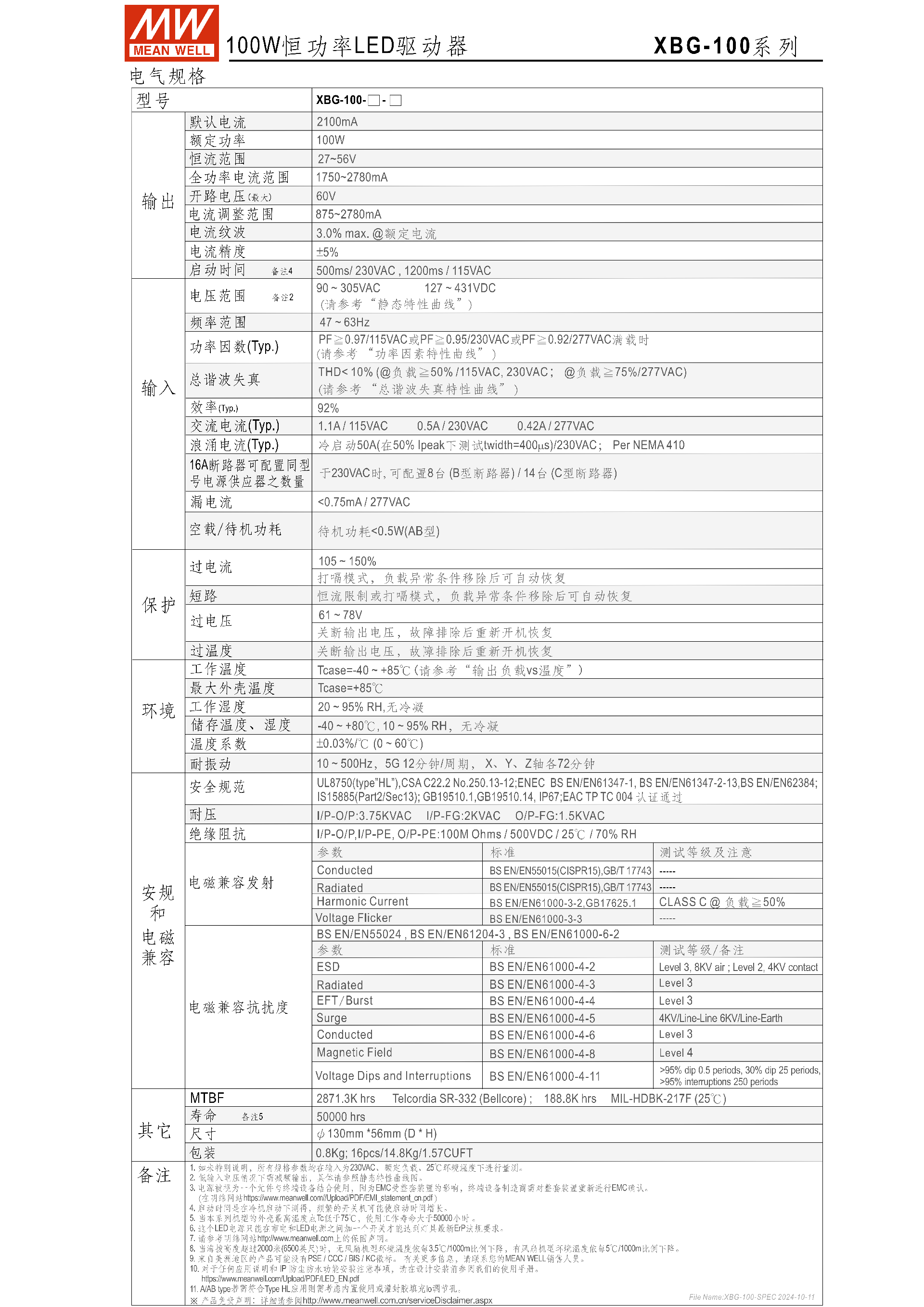

三、關鍵電氣規格（230VAC / 額定負載 / 25℃下測試）
（一）輸出參數
| 項目 | 數值 / 范圍 | 備注 |
|---|---|---|
| 額定功率 | 100W | 70%~100% 電流全功率輸出 |
| 恒流范圍 | 27~56V | 全功率電流范圍 |
| 額定電流 | 1750~2780mA | 默認電流 2100mA |
| 開路電壓（最大） | 60V | - |
| 電流調整范圍 | 875~2780mA | 含調光調節范圍 |
| 電流紋波 | 3.0% max. @額定電流 | - |
| 電流精度 | ±5% | - |
| 啟動時間 | 500ms/230VAC；1200ms/115VAC | 冷機啟動，頻繁開關機會延長 |
（二）輸入?yún)?shù)
| 項目 | 數值 / 范圍 | 備注 |
|---|---|---|
| 頻率范圍 | 47~63Hz | - |
| 功率因數（Typ.） | PF≥0.97/115VAC；PF≥0.95/230VAC；PF≥0.92/277VAC | 滿載狀態 |
| 總諧波失真 | THD<10% | 負載≥50%/115/230VAC；負載≥75%/277VAC |
| 交流電流（Typ.） | 1.1A/115VAC；0.5A/230VAC；0.42A/277VAC | - |
| 浪涌電流（Typ.） | 50A（50% Ipeak，twidth=400μs）/230VAC | 符合 NEMA 410 |
| 漏電流 | <0.75mA/277VAC | - |
| 待機功耗 | <0.5W | 僅 AB 型 |
（三）保護功能
| 保護類型 | 保護機制 | 恢復方式 |
|---|---|---|
| 過電流 | 105~150% 額定電流限制 | 負載異常移除后自動恢復 |
| 短路 | 打嗝模式 | 負載異常移除后自動恢復 |
| 過電壓 | 61~78V 關斷輸出 | 故障排除后重新開機恢復 |
| 過溫度 | 機殼超 + 85℃關斷輸出 | 故障排除后重新開機恢復 |
四、調光功能（僅 AB 型支持三合一調光）
調光接口：DIM+（紫色）、DIM-（粉色），調光端口輸出電流100μA（典型值）；
調光方式：三種方式可任選，DIM - 嚴禁與 Vo - 連接：
0~10VDC 直流電壓輸入：電壓與輸出電流線性對應；
10V PWM 信號：頻率范圍100Hz~3KHz，占空比對應輸出電流比例；
外接電阻：電阻值與輸出電流成反比，支持多驅動器同步調光；
調光精度：最小調光比例8%，0% 輸入（0V/0Ω/PWM 占空比 0%）時輸出電流可降至 0%，8% 以下電流精度無定義。
五、環境與可靠性參數
工作環境：機殼溫度 **-40℃~+85℃，濕度20~95% RH（無冷凝）**；
儲存環境：溫度 **-40℃~+80℃，濕度10~95% RH（無冷凝）**；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：10~500Hz/5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
平均無故障時間（MTBF）：2871.3K hrs（Telcordia SR-332）、188.8K hrs（MIL-HDBK-217F，25℃）；
海拔降額：海拔超 2000 米，每 1000 米環境溫度按 **3.5℃** 比例下降。
六、機械與安裝規格
產品尺寸：ψ130mm * 56mm（直徑 * 高度），單臺重量0.8Kg，包裝為 16pcs/14.8Kg/1.57CUFT；
線材規格：
交流線：AC/L（棕）、AC/N（藍）、PE（黃綠），標配 SJOW 17AWGx3C/H05RN-F 3x1.0mm；
直流線：+V（紅）、-V（黑），標配 SJOW 17AWGx2C/H05RN-F 2x1.0mm；
調光線（AB 型）：UL2517 22AWG*2C，長度 350±20mm；
連接器式 AC 線：可選購 100/200/300cm，訂單編碼 F61-XBG-AC-CABLE-100/200/300；
組裝要求：
燈具（含電源）限重10 公斤；
所有螺絲 / 吊模栓需加裝彈簧華司并鎖緊，避免燈具掉落；
產品不可摔落、撞擊，包裝破損需檢查外觀無裂縫。
七、應用場景與重要備注
適用場景：LED 天井燈、LED 射燈、LED 聚光燈、防爆照明，可安裝于 Class I, Division 2 類環境；
重要備注：
需在市電與 LED 電源之間加裝開關，滿足最新 ErP 法規要求；
EMC 受整套終端設備影響，制造商需重新進行 EMC 確認；
A/AB 型若需符合 Type HL 應用，需內置使用或灌封膠填充 Io 調節孔；
美洲地區產品可能無 PSE/CCC/BIS/KC 徽標，詳情咨詢明緯銷售；
所有規格未特別說明時，均在 230VAC、額定負載、25℃下測試。
關鍵問題
問題 1（產品適配性）：XBG-100 系列 LED 驅動器的使用環境和應用場景有哪些，核心適配要求是什么？
答案：該系列適配戶內 / 戶外全場景，機殼溫度工作范圍 - 40℃~+85℃，濕度 20~95% RH 無冷凝，海拔超 2000 米需按 3.5℃/1000 米降額使用；核心應用場景為 LED 天井燈、射燈、聚光燈、防爆照明，還可用于 Class I, Division 2 類危險環境；適配核心要求為驅動 LED 的額定電流需在 1750~2780mA 區間，電壓在 27~56V 恒流范圍，燈具（含電源）總重不超過 10 公斤。
問題 2（功能操作）：XBG-100 系列 AB 型的三合一調光功能如何實現，操作時有哪些核心注意事項？
答案：AB 型通過 **DIM+（紫）和DIM-（粉）** 接口實現三合一調光，可任選三種方式：①接 0~10VDC 直流電壓，電壓與輸出電流線性對應；②接 10V PWM 信號（頻率 100Hz~3KHz），占空比對應輸出電流比例；③外接電阻，電阻值與輸出電流成反比且支持多驅動器同步調光。核心注意事項：①DIM - 嚴禁與 Vo-（輸出負極）連接；②最小調光比例為 8%，8% 以下輸出電流精度無定義；③0V/0Ω/PWM 占空比 0% 的 0% 輸入狀態，可將輸出電流降至 0%；④調光端口輸出電流為 100μA（典型值），不可外接額外驅動器。
問題 3（安全與可靠性）：XBG-100 系列具備哪些安全保護功能，故障恢復方式有何不同，核心可靠性指標是什么？
答案：該系列具備過電流、短路、過電壓、過溫度四重安全保護功能；故障恢復方式分兩類：①過電流 / 短路為自動恢復，負載異常條件移除后驅動器自行恢復工作；②過電壓 / 過溫度為手動恢復，需排除故障后重新開機才能恢復。核心可靠性指標：①工作壽命 > 50000 小時（機殼最高溫度 Tc<75℃時），提供 5 年保固；②MTBF 達 2871.3K hrs（Telcordia SR-332 標準）；③內置 6KV/4KV 浪涌保護，耐振動 10~500Hz/5G；④通過 UL8750、IEC61347 等多項國際安全認證，絕緣阻抗達 100M Ohms/500VDC（25℃/70% RH）
