明緯SLD-150 系列是 150W 超薄長條形 LED 電源供應器 / 驅動器，分12V/24V/56V三款機型，12/24V 支持恒壓 + 恒流、56V 為恒功率輸出模式，輸入電壓范圍120-305VAC且?guī)?PFC 功能，轉換效率最高達93%，采用無風扇自然風冷設計，工作機殼溫度 **-25℃~+85℃，外殼尺寸3303522mm**，具備過流、短路、過壓、過溫多重保護，空載功耗 **<0.5W**，擁有 5 年保固，適配 LED 燈帶、裝飾照明等商業照明場景，通過 ENEC、GB 等多項安規認證，MTBF 最低達298.8K 小時。
一、產品基礎信息

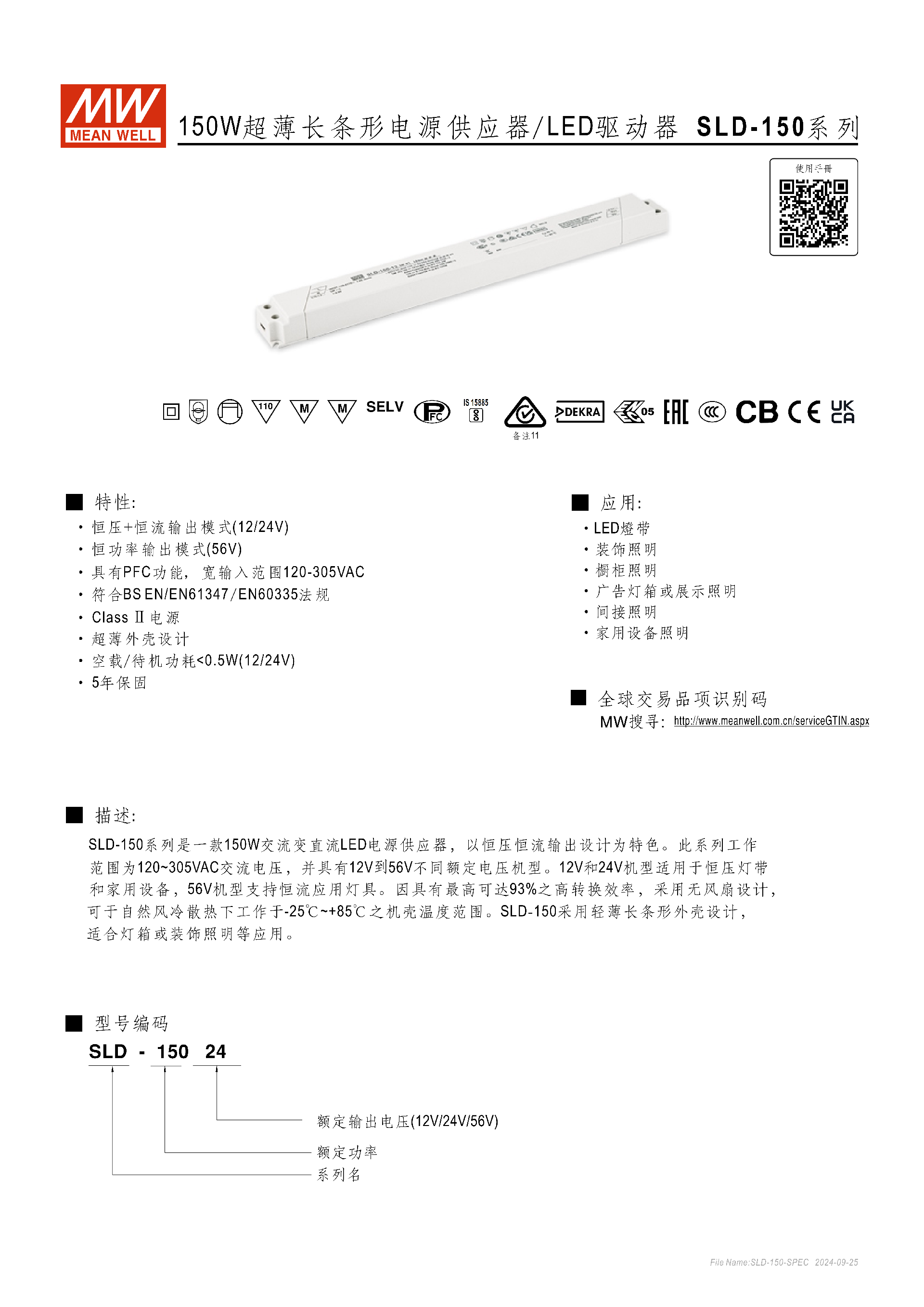

明緯SLD-150 系列為150W 超薄長條形 LED 電源供應器 / 驅動器，主打輕薄化設計與高適配性，是 Ⅱ 電源 Class 等級產品，提供5 年保固，為全球交易品項，核心面向商業照明類應用，不適用于住宅安裝。
物理規格：機身尺寸3303522mm(LWH)，單臺凈重0.31Kg，包裝規格為 48pcs/15.9Kg/0.79CUFT；
接線配置：配備 TB1（AC 輸入）、TB2（DC 輸出）端子臺，適配0.75-2.50mm2線材，接線端 9-10mm 規格；
核心設計：無風扇自然風冷散熱，超薄外殼，集成 PFC 主動功率因數校正功能。
二、核心電氣特性

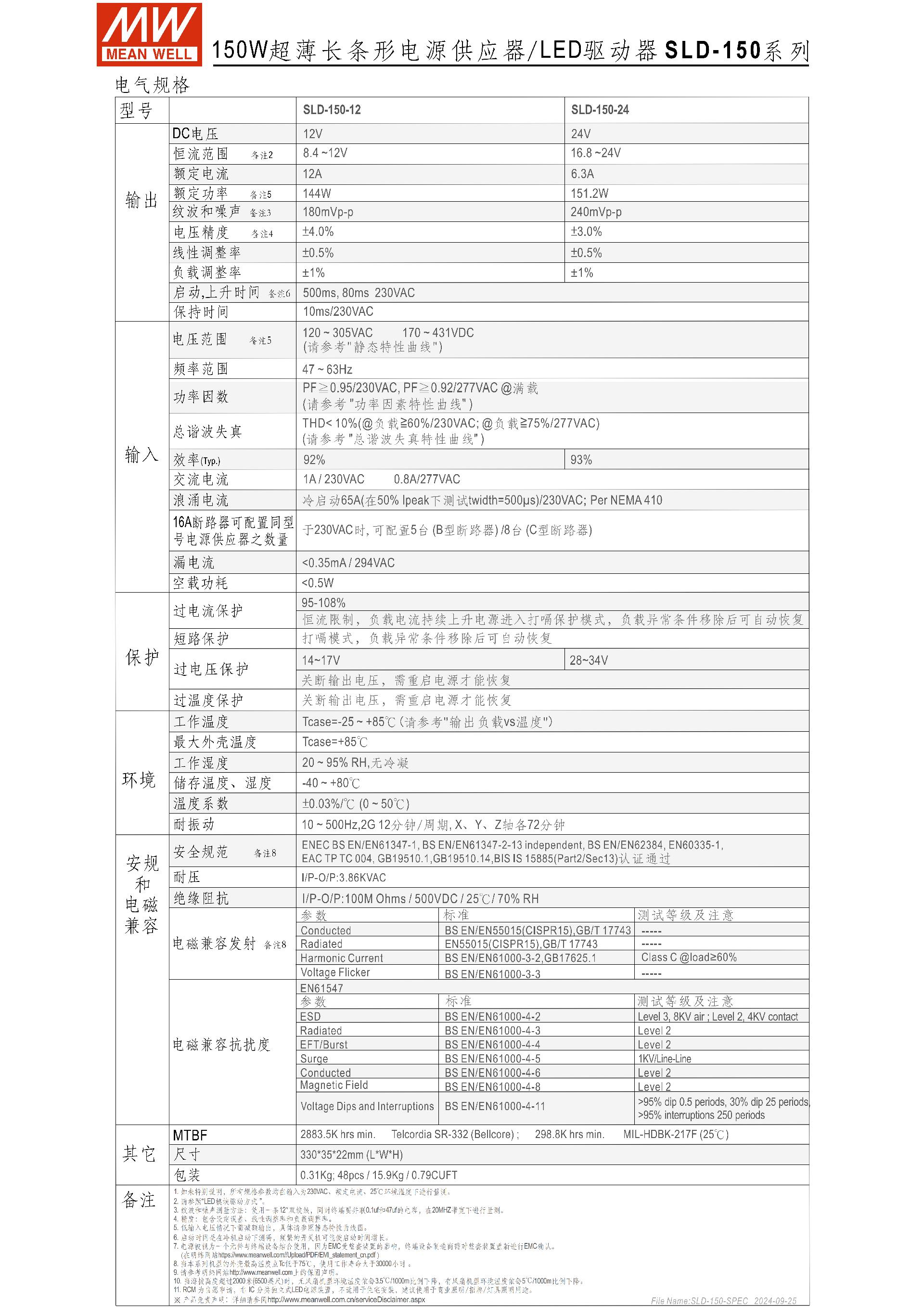

該系列分SLD-150-12/24/56三款機型，輸出模式差異化設計，輸入電壓覆蓋120-305VAC（170-431VDC），頻率范圍47-63Hz，全機型均具備高功率因數與低諧波失真特性。
各機型核心輸出參數表
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 恒流范圍 | 紋波和噪聲 | 電壓精度 |
|---|---|---|---|---|---|---|
| SLD-150-12 | 12V | 12A | 144W | 8.4~12V | 180mVp-p | ±3.0% |
| SLD-150-24 | 24V | 6.3A | 151.2W | 16.8~24V | 240mVp-p | ±4.0% |
| SLD-150-56 | 56V (默認 48V) | 4000mA | 151.2W | 24~56V | - | - |
通用電氣參數：線性調整率 **±0.5%、負載調整率±1%（全機型）；啟動時間 500ms、上升時間 80ms（230VAC）；保持時間10ms/230VAC**；
功率因數與諧波：PF≧0.95/230VAC、PF≧0.92/277VAC@滿載；THD<10%（負載≧60%/230VAC；負載≧75%/277VAC）；
轉換效率：SLD-150-12 為 92%，SLD-150-24/56 為93%（典型值）；
特殊參數：56V 機型支持1400~4170mA電流調整，開路電壓最大 60V；全機型漏電流 **<0.35mA/294VAC**，浪涌電流冷啟動 65A/230VAC。
三、工作環境與降額要求
基礎工作條件：工作機殼溫度Tcase=-25℃~+85℃，最大外殼溫度 85℃；工作濕度20~95% RH（無冷凝）；儲存溫濕度 **-40~+80℃**；
耐環境性能：溫度系數 **±0.03%/℃（0~50℃/12/24V；0~60℃/56V）；耐振動10~500Hz,2G**，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
降額規則：低輸入電壓需減額輸出（參考靜態特性曲線）；海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；56V 機型輸入電壓需≥30V 且≤295V。
四、保護功能
全機型配備四重保護，保護機制分自動恢復與重啟恢復兩類，具體如下：
過電流保護：恒流限制，負載電流持續上升進入打嗝保護模式，異常移除后自動恢復；
短路保護：打嗝模式，負載異常條件移除后自動恢復；
過電壓保護：12V 機型 14~17V、24V 機型 28~34V、56V 機型 60~70V 觸發，關斷輸出電壓，需重啟電源恢復；
過溫度保護：觸發后關斷輸出電壓，需重啟電源恢復。
五、認證與可靠性
安全規范認證：通過 ENEC、BS EN/EN61347-1/2-13、EN60335-1、GB19510.1/14、BIS IS 15885 等多項認證；
EMC 認證與性能：電磁兼容發射符合 BS EN/EN55015、GB/T17743；抗擾度達 ESD Level3（8KV 空氣）/Level2（4KV 接觸），Radiated/EFT/Burst 等均達 Level2；
絕緣與耐壓：I/P-O/P 耐壓3.86KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/70%RH；
平均無故障時間（MTBF）：最低298.8Khrs（MIL-HDBK-217F，25℃），最高2883.5Khrs（Telcordia SR-332）；外殼最高溫度 Tc 低于 75℃時，工作壽命超30000 小時。
六、應用場景
核心適配 LED 照明類場景，以商業照明為主，具體包括：LED 燈帶、裝飾照明、櫥柜照明、廣告燈箱 / 展示照明、間接照明、家用設備照明；需注意，該電源需在市電與電源間加開關，以滿足燈具最新 ErP 法規要求。
七、測試與備注說明
規格測試：未特別說明時，所有參數在 **230VAC、額定電流、25℃** 環境下量測；
紋波測量：使用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下量測；
EMC 說明：電源為元件級產品，終端設備制造商需對整套裝置重新進行 EMC 確認；
斷路器配置：230VAC 時，16A B 型斷路器可配 5 臺、C 型可配 8 臺同型號電源。
關鍵問題
問題 1：SLD-150 系列不同機型的輸出模式和核心適配場景有何差異？
答案：12V/24V 機型為恒壓 + 恒流輸出模式，適配恒壓 LED 燈帶、家用設備照明等低壓照明場景；56V 機型為恒功率輸出模式，支持 24~56V 恒流范圍與 1400~4170mA 電流調整，適配恒流應用的中高壓燈具，全系列均主打商業照明場景（廣告燈箱、裝飾照明等），不適用于住宅安裝。
問題 2：SLD-150 系列的保護功能分為哪兩類，各自的觸發后恢復方式是什么？
答案：分為自動恢復和重啟恢復兩類。其中過電流保護、短路保護觸發后進入打嗝模式，負載異常條件移除后可自動恢復；過電壓保護（各機型觸發電壓不同：12V14~17V、24V28~34V、56V60~70V）、過溫度保護觸發后會直接關斷輸出電壓，需手動重啟電源才能恢復。
問題 3：SLD-150 系列在特殊環境下的使用降額要求有哪些？
答案：有三項核心降額要求：1. 低輸入電壓工況下，電源需減額輸出，具體參考產品靜態特性曲線；2. 海拔高度超過 2000 米時，無風扇設計的該系列電源，環境工作溫度按3.5℃/1000 米的比例下降；3. 56V 機型有專屬輸入電壓限制，輸入電壓至少 30V 且最大不超過 295V，未滿足則需適配對應負載降額使用。
