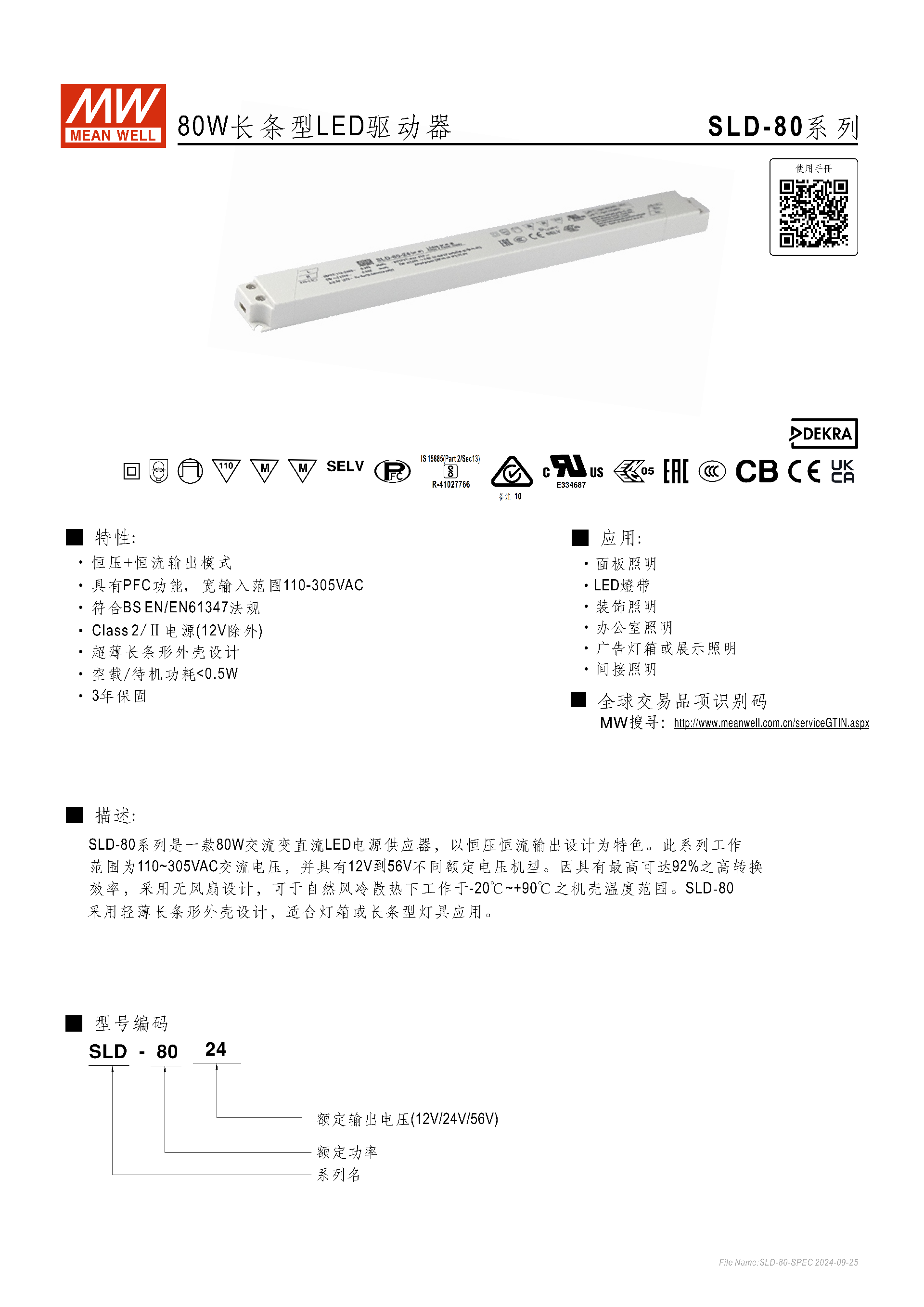

明緯 SLD-80 系列是80W 長條型恒壓 + 恒流 LED 驅動器，具備110-305VAC 寬輸入范圍與PFC 功能，擁有 12V/24V/56V 三種額定電壓機型，轉換效率最高達92%，采用無風扇自然風冷設計，可在 **-20℃~+90℃** 機殼溫度下工作，超薄長條形外殼適配各類商業照明場景，還具備完善的保護功能與低空載功耗（<0.5W）特性，通過多項安規認證，提供 3 年保固。
一、產品基礎定位
明緯 SLD-80 系列為80W 交流變直流 LED 驅動器，核心設計為恒壓 + 恒流雙輸出模式，主打超薄長條形外殼，適配燈箱、長條型燈具等商業照明場景，非住宅安裝適用，提供3 年保固，屬于 Class 2 電源（12V 機型除外）。
二、核心性能參數

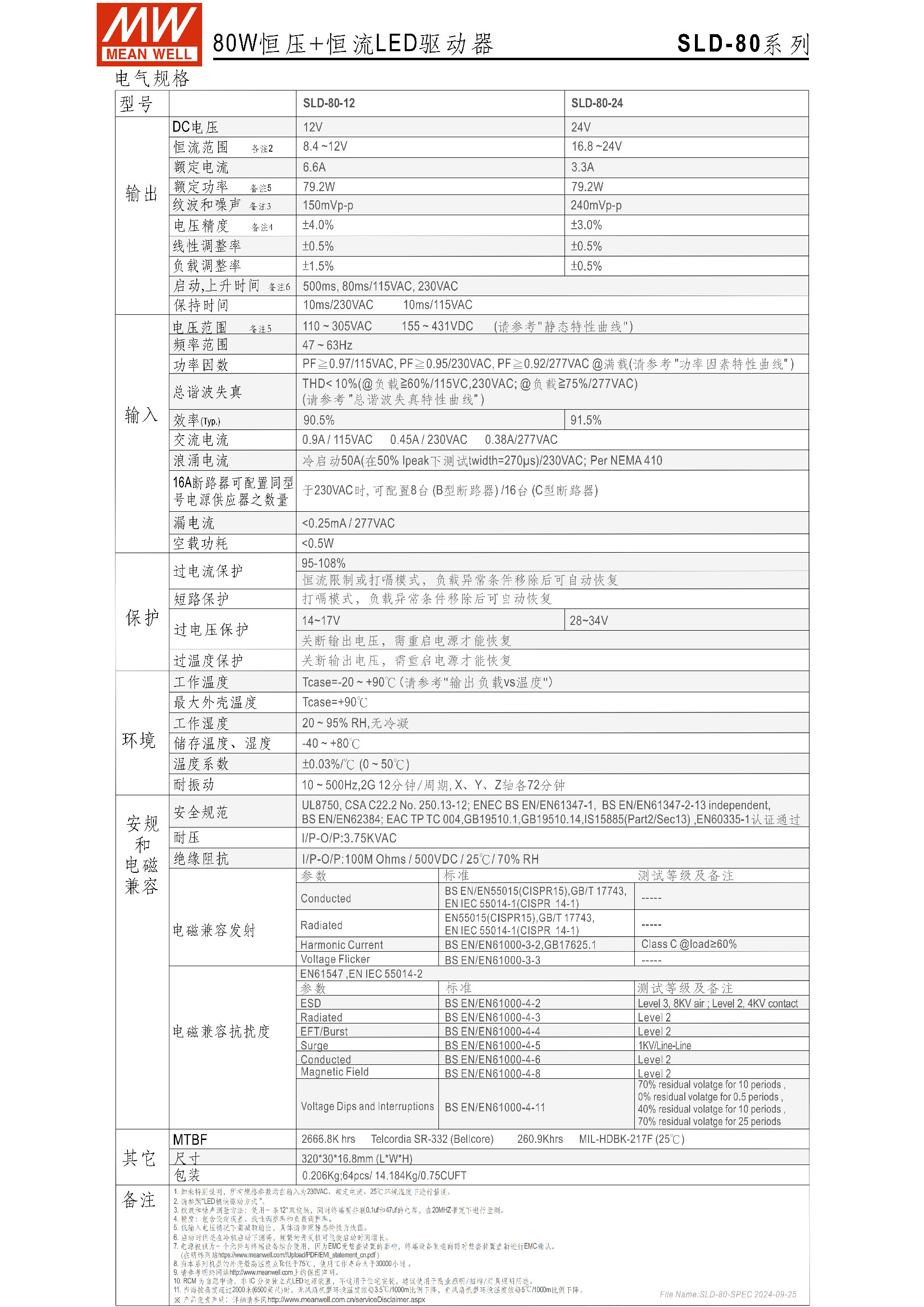

該系列擁有12V/24V/56V三款額定電壓機型，關鍵電氣參數如下表：
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 典型轉換效率 | 恒流范圍 | 紋波和噪聲 |
|---|---|---|---|---|---|---|
| SLD-80-12 | 12V DC | 6.6A | 79.2W | 90.5% | 8.4~12V | 150mVp-p ±4.0% |
| SLD-80-24 | 24V DC | 3.3A | 79.2W | 91.5% | 16.8~24V | 240mVp-p ±3.0% |

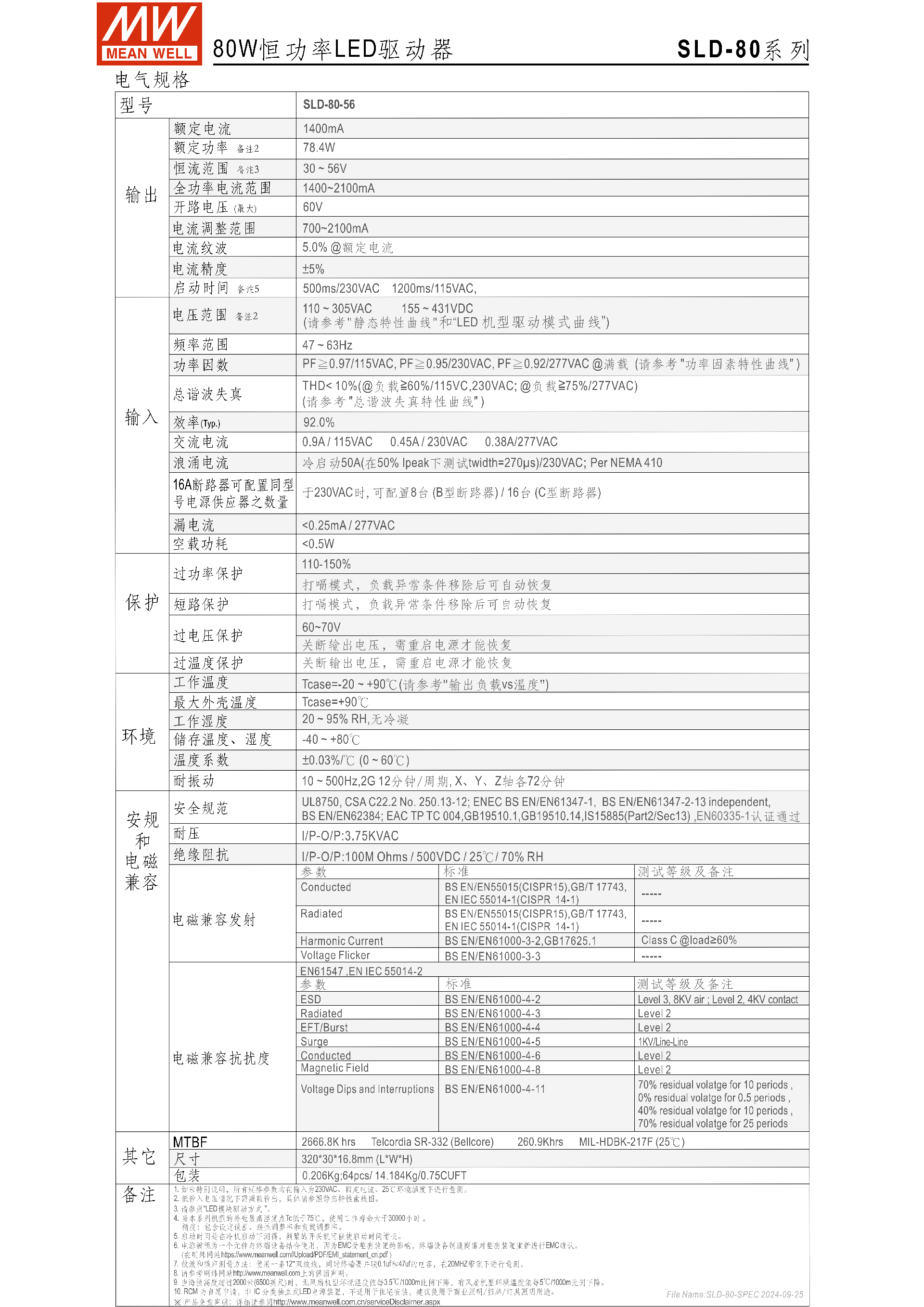

| SLD-80-56 | 56V DC | 1400mA | 78.4W | 92.0% | 30~56V | - |
三、輸入與電能質量
輸入范圍：交流110~305VAC，直流155~431VDC，頻率范圍47~63Hz，低輸入電壓需減額輸出；
功率因數（PF）：滿載時表現優異，115VAC≥0.97、230VAC≥0.95、277VAC≥0.92；
總諧波失真（THD）：負載≥60%（115/230VAC）、≥75%（277VAC）時，THD<10%；
空載功耗：<0.5W，節能性優異；
浪涌電流：230VAC 冷啟動 50A（50% Ipeak，twidth=270μs），漏電流 < 0.25mA/277VAC。
四、工作環境與散熱
散熱設計：無風扇自然風冷，轉換效率最高達92%，減少發熱損耗；
工作溫度：機殼溫度（Tcase）-20℃~+90℃，外殼最高溫度 Tcase=+90℃；
工作濕度：20~95% RH，無冷凝；
儲存環境：溫度 - 40~+80℃，溫度系數 ±0.03%/℃（0~50℃，56V 機型為 0~60℃）；
海拔影響：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
五、保護功能
全系列配備完善的電氣保護，不同保護類型恢復方式不同，核心如下：
自動恢復類：過電流（95-108%）、短路、過功率（110-150%）保護，均為打嗝模式，負載異常移除后自動恢復；
重啟恢復類：過電壓、過溫度保護，觸發后直接關斷輸出，需重啟電源才能恢復，其中 12V 機型過壓保護 14~17V，24V 機型 28~34V，56V 機型 60~70V。
六、安規與電磁兼容
安規認證：符合 BS EN/EN61347、EN62384、GB19510.1/14、IS15885 等法規，耐壓I/P-O/P:3.75KVAC，絕緣阻抗100M Ohms / 500VDC /25℃/70% RH；
EMC 發射：符合 EN55015、GB/T17743 等，諧波電流為 Class C（負載≥60%）；
EMC 抗擾度：ESD（8KV 空氣 / 4KV 接觸）、輻射 / 脈沖群 / 浪涌等均達 Level 2 標準，電壓跌落與中斷符合 EN61000-4-11。
七、物理與可靠性參數
尺寸重量：外形3203016.8mm(LWH)，單臺重 0.206Kg，64 臺 / 14.184Kg/0.75CUFT；
可靠性：MTBF 為2666.8K hrs（Telcordia SR-332）、260.9Khrs（MIL-HDBK-217F，25℃），外殼 Tc<75℃時工作壽命> 30000 小時；
接線規格：端子為 DEGSON DG219-3.5，AC/DC 配線均為 0.75-1.50mm2，接線長度 9-10mm。
八、應用場景
專為商業照明設計，適用于面板照明、LED 燈帶、裝飾照明、辦公室照明、廣告燈箱 / 展示照明、間接照明等場景。
關鍵問題
問題：明緯 SLD-80 系列三款機型的核心電氣參數（額定電流、效率、恒流范圍）有何差異？答案：12V 機型額定電流 6.6A、效率 90.5%、恒流范圍 8.4~12V；24V 機型額定電流 3.3A、效率 91.5%、恒流范圍 16.8~24V；56V 機型額定電流 1400mA、效率 92.0%、恒流范圍 30~56V，56V 機型是該系列效率最高的機型。
問題：SLD-80 系列的保護功能分為哪兩類？各自的觸發表現和恢復方式是什么？答案：分為自動恢復和重啟恢復兩類。自動恢復類包含過流、短路、過功率保護，觸發后進入打嗝模式，負載異常條件移除后自動恢復；重啟恢復類包含過壓、過溫度保護，觸發后直接關斷輸出電壓，必須重啟電源才能恢復工作。
問題：SLD-80 系列在工作環境和可靠性上有哪些關鍵設計，保障其商業照明的適用需求？答案：①散熱為無風扇自然風冷設計，適配密閉燈具場景，機殼可在 - 20℃~+90℃寬溫度工作；②空載功耗 <0.5W，節能性優異，滿載功率因數高、THD 低，電能質量符合商業照明標準；③MTBF 超 2600K hrs，外殼 Tc<75℃時壽命> 30000 小時，抗振動、EMC 抗擾度達標；④超薄長條形外殼（3203016.8mm）適配燈箱、長條燈具等商業照明的安裝空間需求。
