明緯SLD-50 系列是 50W 長條型 LED 驅動器，核心為恒壓 + 恒流輸出模式，具備PFC 功能，輸入電壓寬至 110-305VAC，有 12V/24V/56V 三款額定電壓機型，轉換效率最高達90%，采用無風扇 + 超薄長條形外殼設計，尺寸為 2803016.8mm，工作殼溫 - 20~+90℃，空載功耗 <0.5W，擁有過流、短路、過壓、過溫等完善保護機制，通過 UL8750、GB19510 等多項安規認證，MTBF 值最高達 4150.1K hrs，質保 3 年，適用于面板照明、LED 燈帶、廣告燈箱等商業照明場景，不適用于住宅安裝。

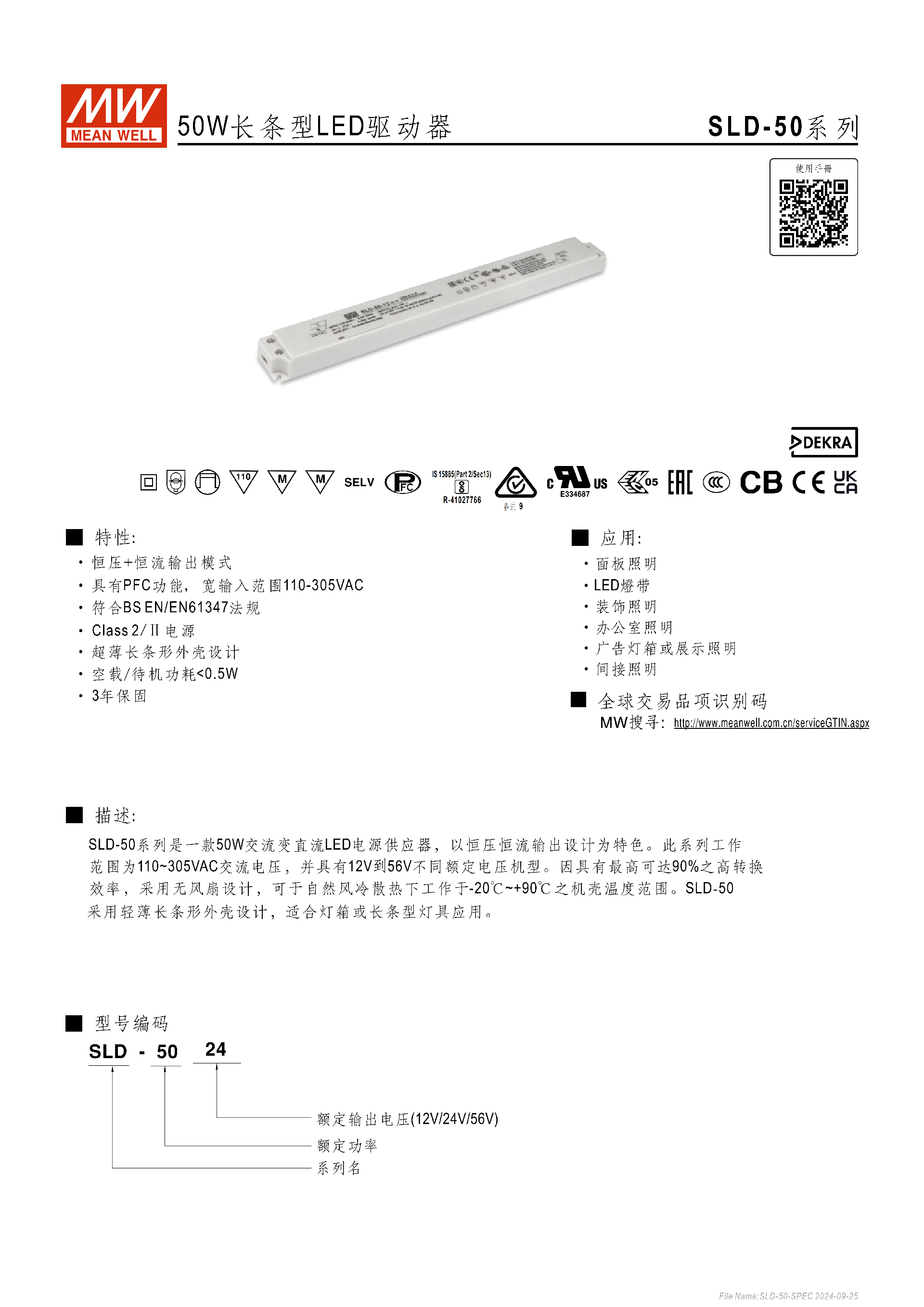

品牌與系列：明緯（MEAN WELL）SLD-50 系列，50W 長條型 LED 驅動器，為交流變直流電源供應器，定位商業照明專用，非 IC 分類獨立式電源，不適用于住宅安裝。
核心設計：主打恒壓 + 恒流雙輸出模式，具備PFC（功率因數校正） 功能，無風扇設計，依靠自然風冷散熱，超薄長條形外殼適配燈箱、長條型燈具場景。
質保與壽命：官方提供3 年保固；當外殼最高溫度 Tc<75℃時，設備工作壽命 **>30000 小時 **；MTBF 值（平均無故障時間）最低為 362.8K hrs（MIL-HDBK-217F/25℃），最高達4150.1K hrs（Telcordia SR-332）。
適用場景：面板照明、LED 燈帶、裝飾照明、辦公室照明、廣告燈箱 / 展示照明、間接照明。

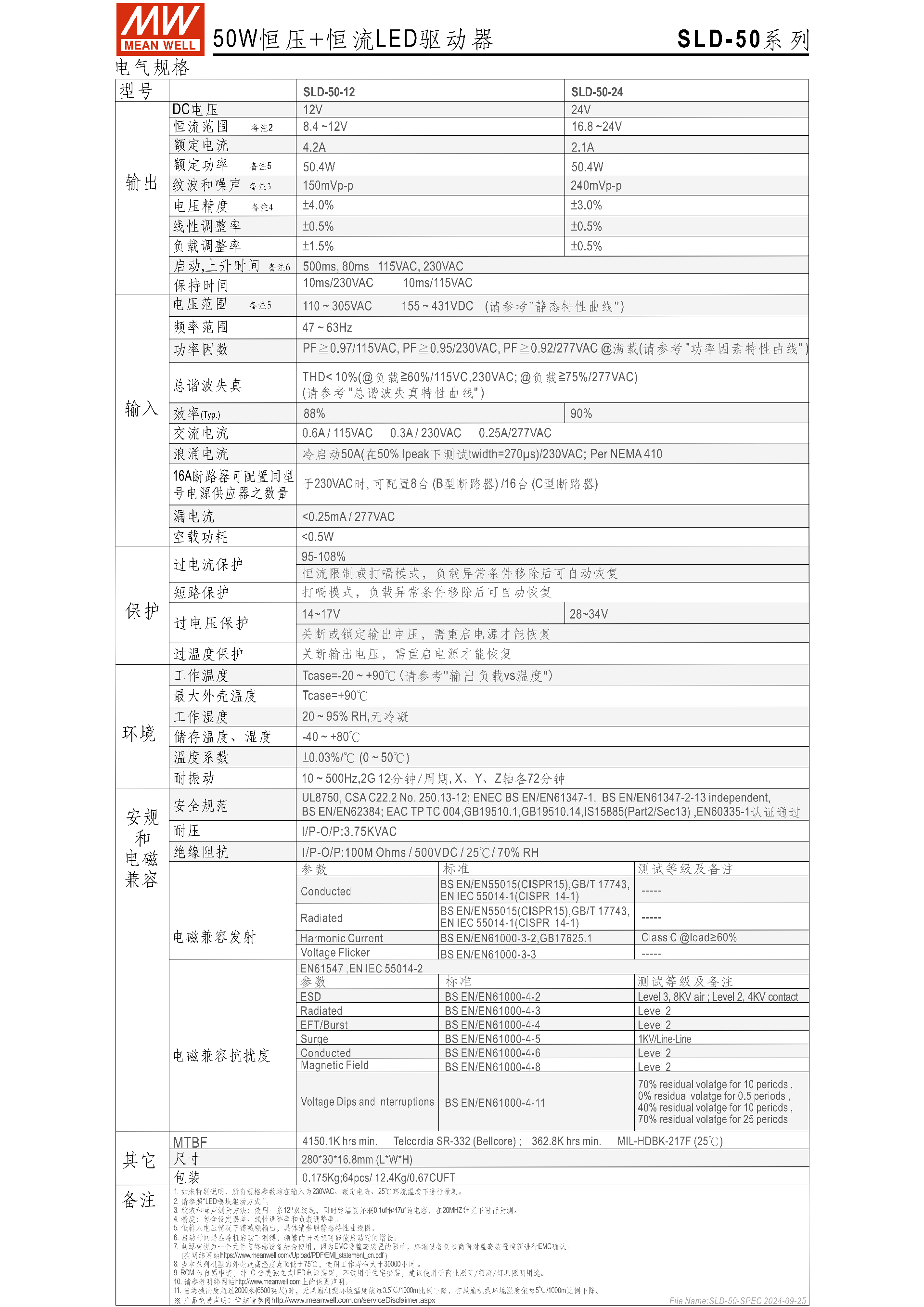

二、核心規格參數
該系列分 3 款額定電壓機型，核心輸出參數如下表：
| 機型 | 額定輸出電壓 | 額定輸出電流 | 額定功率 | 恒流范圍 | 開路電壓（最大） |
|---|---|---|---|---|---|
| SLD-50-12 | DC 12V | 4.2A | 50.4W | 8.4 ~12V | - |
| SLD-50-24 | DC 24V | 2.1A | 50.4W | 16.8 ~24V | - |
| SLD-50-56 | DC 56V | 1050mA | 50.4W | 30 ~ 56V | 60V |
三、關鍵電氣參數
輸入?yún)?shù)
電壓范圍：110~305VAC / 155~431VDC（低輸入電壓需減額輸出）；
頻率范圍：47~63Hz；
功率因數（PF）：滿載下，115VAC≥0.97、230VAC≥0.95、277VAC≥0.92；
總諧波失真（THD）：<10%（115/230VAC 負載≥60%、277VAC 負載≥75%）；
交流電流：0.6A/115VAC、0.3A/230VAC、0.25A/277VAC；
浪涌電流：冷啟動 50A/230VAC（50%/60% Ipeak，twidth=270μs），符合 NEMA 410。
輸出參數
轉換效率：Typ. 值最高90%（56V 機型），12/24V 機型 88%~90%；
紋波和噪聲：12V/150mVp-p、24V/240mVp-p（特定測量條件）；
電壓精度：±4.0%（含設定、線性、負載調整率）；
線性 / 負載調整率：±0.5%/±1.5%（12V）、±0.5%/±0.5%（24V）；
電流精度（56V）：±5%，電流紋波 5.0%@額定電流；
啟動時間：冷機啟動 500ms/230VAC、1200ms/115VAC（頻繁開關機會延長）。
功耗與漏電流
空載 / 待機功耗：<0.5W；
漏電流：<0.25mA / 277VAC。
四、保護機制
全系列配備完善的電氣保護，不同保護模式恢復方式不同，核心如下：
過電流保護：恒流限制或打嗝模式，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：12V (14~17V)、24V (28~34V)、56V (61~80V)，關斷 / 鎖定輸出，需重啟電源恢復；
過溫度保護：外殼超溫時關斷輸出，需重啟電源恢復；
過功率保護（56V 專屬）：110-150% 負載，打嗝模式，負載異常移除后自動恢復。
五、環境與物理特性
溫濕度
工作殼溫（Tcase）：-20 ~ +90℃（輸出負載與溫度相關，需參考特性曲線）；
工作濕度：20 ~ 95% RH，無冷凝；
儲存溫濕度：-40 ~ +80℃，無特殊濕度限制；
溫度系數：±0.03%/℃（0~50℃/12/24V；0~60℃/56V）。
物理規格
尺寸：2803016.8mm（LWH），公差 ±1mm；
重量：單臺0.175Kg，整箱 64pcs/12.4Kg/0.67CUFT；
耐振動：10~500Hz、2G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔要求：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
接線規格
接線端子：TB1/TB2，適配 DEGSON DG219-3.5 連接器；
線徑要求：0.75-1.50mm2，接線長度 9-10mm；
PIN 腳分布：1 腳 + V、2 腳 - V。
六、安規與電磁兼容（EMC）
安全規范認證：通過UL8750、CSA C22.2 No.250.13-12、GB19510.1/14、BS EN/EN61347、IS15885 (Part2/Sec13) 等多項國內外認證。
絕緣與耐壓
耐壓：輸入 - 輸出（I/P-O/P）：3.75KVAC；
絕緣阻抗：I/P-O/P：100M Ohms / 500VDC /25℃/70%RH。
EMC 發射：符合 BS EN/EN55015 (CISPR15)、GB/T17743、EN IEC 55014-1；諧波電流符合 Class C（負載≥60%），電壓閃爍符合 BS EN/EN61000-3-3。
EMC 抗擾度：ESD（8KV 空氣 / 4KV 接觸）、Radiated Level2、Surge 1KV/Line-Line 等，均符合對應 EN61000 系列標準。
七、其他關鍵說明
16A 斷路器配置：230VAC 下，B 型可配 8 臺、C 型可配 16 臺同型號電源；
EMC 說明：電源為元件級產品，終端設備制造商需對整套裝置重新做 EMC 確認；
測量標準：未特別說明時，所有參數均在 230VAC、額定電流、25℃環境下測量。
關鍵問題
問題 1：SLD-50 系列三款機型的核心輸出差異是什么，適用哪些不同的 LED 照明場景？
答案：該系列分 12V/24V/56V 三款機型，12V（4.2A）、24V（2.1A）為低電壓大電流規格，恒流范圍分別匹配 8.4~12V、16.8~24V 的 LED 負載，適合 LED 燈帶、面板照明等低壓短距的商業照明場景；56V（1050mA）為高電壓小電流規格，恒流范圍 30~56V、電流可調 450~1400mA，開路電壓最大 60V，適合廣告燈箱、間接照明等高壓長距的 LED 照明場景，三款機型額定功率均為 50.4W。
問題 2：SLD-50 系列的保護機制有哪些，不同保護的恢復方式為何不同？
答案：該系列擁有過流、短路、過壓、過溫保護，56V 機型額外有過功率保護；其中過流、短路、過功率保護采用打嗝模式 / 恒流限制，負載異常移除后可自動恢復，因這類故障多為臨時負載問題，自動恢復可提升設備使用便捷性；過壓、過溫保護為關斷 / 鎖定輸出，需重啟電源才能恢復，因過壓易造成 LED 負載永久損壞、過溫易導致電源元件老化，強制重啟可避免故障擴大，保障設備和負載安全。
問題 3：SLD-50 系列在實際安裝和使用中，有哪些關鍵的環境和使用限制要求？
答案：①安裝場景：僅適用于商業照明 / 招牌 / 燈具照明，禁止住宅安裝；②溫度與海拔：工作殼溫 - 20~+90℃，外殼溫度 Tc<75℃才能保證壽命> 30000 小時，海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 減額；③輸入與負載：低輸入電壓需減額輸出，頻繁開關機會延長啟動時間；④EMC 要求：電源為元件級產品，終端設備制造商需對整套裝置重新做 EMC 確認；⑤斷路器配置：230VAC 下 16A B 型斷路器最多配 8 臺、C 型最多配 16 臺。
