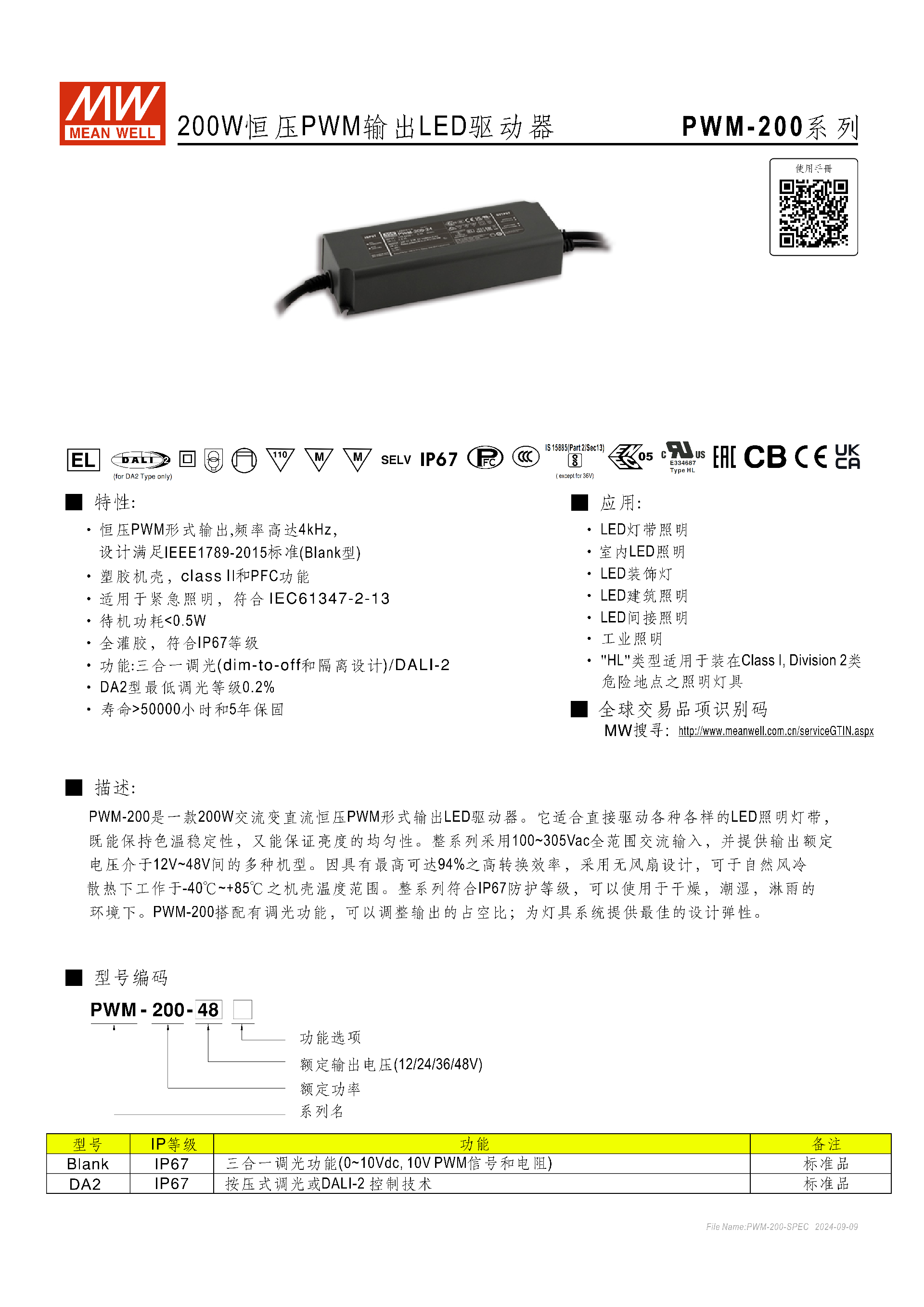

明緯PWM-200 系列是 200W 級IP67 防護的恒壓 PWM 輸出 LED 驅動器，采用 100~305Vac 全范圍交流輸入，提供 12V/24V/36V/48V 四種額定輸出電壓，轉換效率最高達94%，具備三合一調光（Blank 型）和DALI-2 / 按壓式調光（DA2 型）兩種調光方案，DA2 型最低調光等級達0.2%，PWM 輸出頻率 Blank 型為 4kHz、DA2 型為 2.5kHz，工作溫度范圍 **-40℃~+85℃**，待機功耗 < 0.5W，壽命超 50000 小時，通過 UL8750、ENEC 等多項安規認證，適用于 LED 燈帶、建筑照明、工業照明等多種場景，HL 類型還可用于 Class I, Division 2 類危險地點。
一、產品基礎特性
明緯 PWM-200 系列為200W 恒壓 PWM 輸出 LED 驅動器，主打高防護、高效率、多調光方案，核心特性如下：
防護與結構：IP67全灌膠防護，塑膠機殼為 Class II 標準，無風扇自然風冷設計；
核心功能：內置PFC 功能，符合 IEEE1789-2015（Blank 型）標準，適用于緊急照明且符合 IEC61347-2-13；
能耗與壽命：待機功耗 **<0.5W**，工作壽命 **>50000 小時 **（外殼最高溫度 Tc<75℃時），提供5 年保固；
特殊型號：HL 類型可用于 Class I, Division 2 類危險地點的照明燈具。
二、電氣核心規格
該系列采用 100~305Vac 全范圍交流輸入（亦可支持 142~431VDC），輸出提供 4 種額定電壓，各型號核心參數如下表，所有參數默認在 230VAC、額定電流、25℃環境下測量：
| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定輸出功率 | 轉換效率（Typ.） |
|---|---|---|---|---|
| PWM-200-12 | 12V | 15A | 180W | 92% |
| PWM-200-24 | 24V | 8.3A | 199.2W | 93% |
| PWM-200-36 | 36V | 5.55A | 199.8W | 94% |
| PWM-200-48 | 48V | 4.17A | 200.1W | 94% |
其他關鍵電氣參數：
PWM 頻率：Blank 型4kHz，DA2 型2.5kHz；
功率因數：滿載時 115VAC**>0.97**、230VAC**>0.96**、277VAC**>0.94**；
總諧波失真：THD<20%（115/230VAC 負載≥60%，277VAC 負載≥75%）；
啟動 / 保持時間：啟動時間 500ms（115VAC）/80ms（230VAC），保持時間 10ms；
浪涌電流：冷啟動 65A（50% Ipeak，twidth=550μs）/230VAC；
漏電流：<0.75mA/277VAC。
三、調光功能
系列分Blank 型和DA2 型兩種調光方案，調光核心為調整輸出電流占空比，整體調光范圍0~100%，核心參數與操作如下：
Blank 型（三合一調光）
調光方式：DIM+/DIM - 間接0~10Vdc 電壓/10V PWM 信號（100Hz~3KHz）/外接電阻，三者任選；
調光端口輸出電流：100uA（典型值）；
最低調光占空比：約 0.15%，6KΩ 電阻 / 0.6Vdc/6% 占空比 10V PWM 信號時為 1% 左右，低于該值可關斷輸出（Io=0A）。
DA2 型（DALI-2 + 按壓式調光）
最低調光等級：0.2%（行業優勢值）；
按壓式調光：短按（0.1~1s）開 / 關，長按（1.5~10s）調節亮暗，復位按（>11s）恢復 100% 亮度，最多 10 臺驅動器共用一個按鍵，按鍵線最長 20 米；
DALI-2 接口：符合 IEC62386 系列規范，支持16 個組、64 個地址，DA+/DA - 間輸入 DALI 信號即可調光。
四、保護功能
全系列配備完善的電氣保護，故障恢復方式分自動 / 重啟恢復，具體如下：
過負載保護：打嗝模式或恒流限制，負載異常移除后自動恢復；
短路保護：Blank 型關斷輸出后重啟恢復，DA2 型打嗝模式，異常移除后自動恢復；
過電壓保護：關斷輸出，故障解除后重啟恢復，各型號過壓保護值：12V 型 13~18V、24V 型 27~34V、36V 型 41~49V、48V 型 53~65V；
過溫度保護：機殼超溫時關斷輸出，溫度恢復后重啟恢復。
五、環境與物理參數
環境參數
工作溫度：Tcase=-40℃~+85℃（海拔超 2000 米時，每升高 1000 米環溫調降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40℃~+80℃，10~95% RH；
耐振動：10~500Hz、5G，X/Y/Z 軸各測試 72 分鐘。
物理參數
尺寸：1956839.5mm（LWH），公差 ±1mm；
重量：單臺1.03Kg，12 臺整箱 13.4Kg，體積 0.71CUFT；
線材規格：依輸出電壓 / 型號區分，如 12V 用 SJOW 14AWG2C，24/36/48V 用 SJOW 17AWG2C 等。
六、安規與可靠性
安規認證：通過 UL8750（HL 型）、CSA C22.2 No.250.13-12、ENEC、EAC TP TC 004/020、GB19510.1/14、IS15885（36V 除外）等，DA2 型額外符合 DALI 規范 IEC62386-101/102/207/251；
絕緣與耐壓：I/P-O/P：3.75KVAC，I/P-DA/ O/P-DA：1.5KVAC；絕緣阻抗 I/P-O/P：100MΩ/500VDC/25℃/70% RH；
MTBF：Telcordia SR-332 標準下 **≥2235.6K 小時 **，MIL-HDBK-217F（25℃）標準下 **≥178.7K 小時 **。
七、應用場景
適用于各類 LED 照明場景，具體包括：
基礎照明：LED 燈帶、室內 LED 照明、LED 間接照明；
裝飾 / 工程照明：LED 裝飾燈、LED 建筑照明；
工業照明：常規工業照明，HL 型可用于 Class I, Division 2 類危險地點照明。
八、安裝與使用注意事項
安裝前切斷電源，電源與熱源保持10-15cm間距，保證通風；
防水連接器需鎖緊，避免進水，產品可室內外使用，避免直曬，浸水不超過 30 分鐘；
接線需匹配線材規格，調光控制器需滿足0.15mA / 臺的驅動要求；
低輸入電壓時需減額輸出，不可連接容性負載；
市電與驅動器間需加開關以符合 ErP 法規，EMC 需結合終端設備重新確認。
九、型號編碼規則
PWM-200-XX 中，PWM-200為系列名 + 額定功率，XX為額定輸出電壓（12/24/36/48），后綴區分功能：Blank 為標準三合一調光，DA2 為按壓式 / DALI-2 調光。
關鍵問題
問題 1：PWM-200 系列 Blank 型和 DA2 型的調光功能核心差異是什么？（側重功能區分）
答案：核心差異體現在調光方案和調光精度，Blank 型為三合一調光（0~10Vdc/10V PWM / 外接電阻），最低調光占空比約 0.15%；DA2 型為DALI-2 協議 + 按壓式調光，支持 16 組 64 個地址的智能調光，最低調光等級達0.2%，且配備專屬的按壓式物理調光操作，Blank 型無此功能。此外，PWM 輸出頻率不同，Blank 型 4kHz，DA2 型 2.5kHz。
問題 2：PWM-200 系列在不同使用環境下有哪些關鍵的使用限制和減額要求？（側重環境適配）
答案：1. 海拔限制：操作海拔超 2000 米時，無風扇設計的該系列每升高 1000 米，工作環境溫度需調降 3.5℃；2. 電壓限制：低輸入電壓情況下需減額輸出，具體參考產品靜態特性曲線；3. 溫度限制：機殼最高工作溫度為 + 85℃，當外殼溫度 Tc≥75℃時，產品壽命會低于 50000 小時；4. 防護限制：雖為 IP67，但不可直接暴曬，浸水時間不可超過 30 分鐘。
問題 3：PWM-200 系列各型號的保護功能設計有哪些共性和特殊性？（側重電氣保護）
答案：共性：全系列均配備過負載、短路、過電壓、過溫度四大保護，過負載保護均為打嗝 / 恒流限制且異常移除后自動恢復，過電壓、過溫度保護均為關斷輸出后重啟恢復。特殊性：僅短路保護存在型號差異，Blank 型短路時直接關斷輸出，需重啟才能恢復；DA2 型短路時為打嗝模式，故障移除后可自動恢復，無需手動重啟。此外，各型號過電壓保護的閾值不同，隨額定輸出電壓升高而提升（12V 型 13~18V，48V 型 53~65V）。
