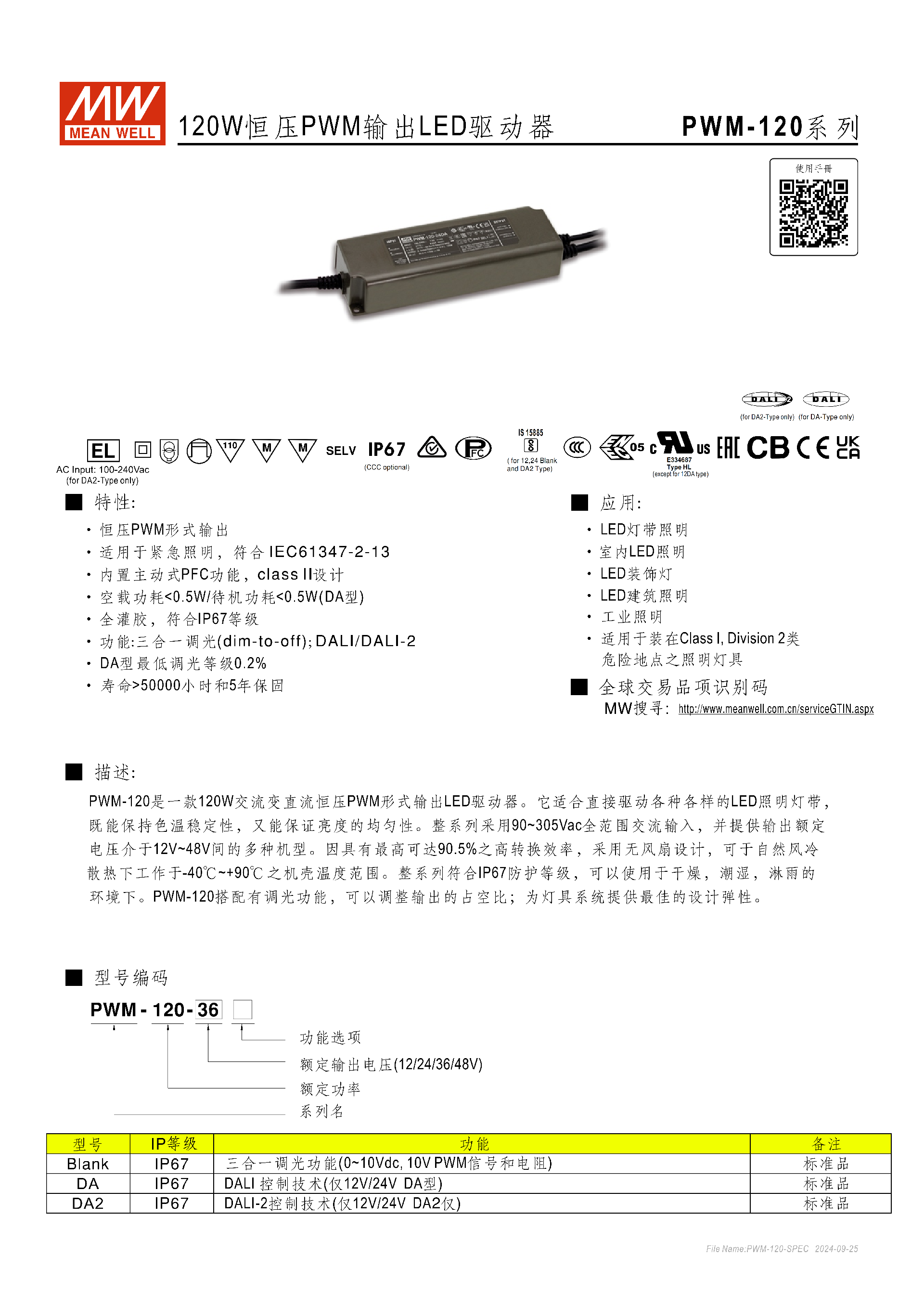

明緯PWM-120 系列是 120W 恒壓 PWM 輸出 LED 驅動器，具備90~305Vac 全范圍交流輸入、IP67全灌膠防護等級，輸出額定電壓涵蓋 12V/24V/36V/48V，轉換效率最高達90.5%，支持三合一調光（空白型）、DALI/DALI-2 調光（DA/DA2 型，DA 型最低調光等級 0.2%），工作溫度范圍 - 40℃~+90℃，壽命超50000 小時，內置主動式 PFC，空載 / 待機功耗 < 0.5W，適配 LED 燈帶、建筑照明等多種場景，且符合多項國際安規認證，可在干燥、潮濕、淋雨環境及 Class I, Division 2 類危險地點使用。
明緯PWM-120 系列為120W 恒壓 PWM 輸出 LED 驅動器，是全灌膠設計的防水型驅動產品，核心定位為各類 LED 照明場景的專用電源，具備高穩定性、寬適配性和專業調光能力，官方承諾壽命 > 50000 小時、5 年保固，為全球交易品項。
二、核心產品特性
電氣基礎：采用90~305Vac 全范圍交流輸入（亦可支持 127~431VDC 輸入），輸出額定電壓分 12V/24V/36V/48V 四檔，最高轉換效率達90.5%，無風扇自然風冷設計；
節能與功率因素：內置主動式 PFC 功能（Class II 設計），空載 / 待機功耗 <0.5W（DA 型），功率因素隨負載提升最高接近 1.0；
防護與環境：IP67防護等級，可在干燥、潮濕、淋雨環境使用；工作機殼溫度 **-40℃~+90℃**，儲存環境 - 40~+80℃、20~95% RH（無冷凝）；
安全適配：符合緊急照明標準IEC61347-2-13，可安裝于Class I, Division 2 類危險地點的照明燈具。
三、型號分類及功能差異
該系列分 3 類標準品，均為 IP67 防護，核心差異為調光控制技術，具體如下：
| 型號 | 適用輸出電壓 | 核心調光功能 | 專屬特性 |
|---|---|---|---|
| Blank | 12/24/36/48V | 三合一調光（0~10Vdc、10V PWM 信號、電阻） | PWM 頻率 1.47KHz，調光范圍 0~100% |
| DA | 僅 12/24V | DALI 控制技術 | PWM 頻率 1.47KHz，最低調光等級 0.2%，固定 0.2% 輸出電流開機 |
| DA2 | 僅 12/24V | DALI-2 控制技術 | PWM 頻率 2.5KHz，打嗝模式保護，異常移除后自動恢復 |

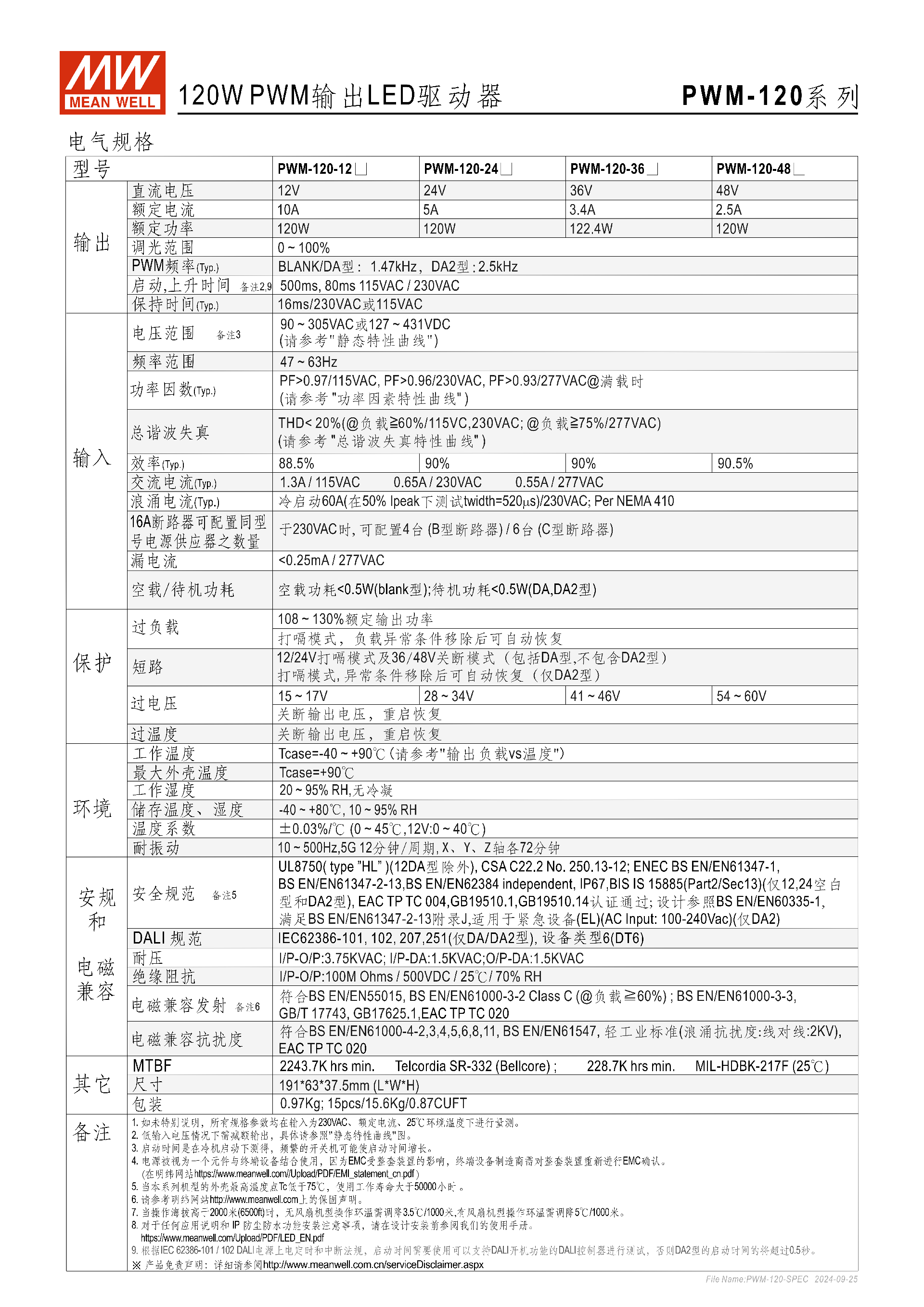

四、關鍵電氣規格
輸出參數：額定功率 120W，各電壓檔輸出電流為12V(10A)、24V(5A)、36V(3.4A)、48V(2.5A)，調光范圍整體為 0~100%；
啟動與保護：230VAC 下冷啟動 60A（50% Ipeak，twidth=520us），符合 NEMA 410；保護功能為打嗝模式，負載 / 異常條件移除后可自動恢復（DA2 型專屬該保護邏輯）；
可靠性：MTBF（平均無故障時間）最低228.7K hrs（MIL-HDB 標準）、2243.7K hrs（Telcordia SR-332 標準）；
物理參數：凈重 0.97Kg，包裝規格 15pcs/15.6Kg/0.87CUFT，機殼尺寸公差 ±1mm。
五、調光系統詳情
核心原理：通過調整輸出電流的占空比實現調光，占空比計算公式為，最小輸出電流占空比約0.15%；
空白型三合一調光
0~10Vdc 電壓調光：0V 對應 0% 占空比，0.6V 對應 6% 占空比，10V 對應 100%；
10V PWM 信號調光：頻率范圍 100Hz~3KHz，6% 占空比輸入對應 0.15% 輸出，100% 輸入對應 100% 輸出；
電阻調光：調光端口輸出電流 100uA（典型值），6KΩ 對應 6% 占空比，電阻值隨同步調光驅動器數目 N 成倍數變化；
DA/DA2 型 DALI 調光：在 DA + 和 DA - 間接入 DALI 信號，支持DALI 協議 16 組和 64 個地址，DA 型最低調光等級 0.2%。
接線區分：空白型 DIM+（紫）、DIM-（粉），+V（紅）、-V（黑）；DA/DA2 型 DA+（紫）、DA-（粉），+V（棕）、-V（藍），嚴禁將 DIM-/DA - 與 - V 連接。
六、安規認證
產品通過多項國際 / 國內權威安規認證，包括：
UL8750（type "HL"，12DA 型除外）、CSA C22.2 No. 250.13-12；
ENEC BS EN/EN611347-1、BS EN/EN61347-2-13、BS EN/EN62384；
EAC TPTC 004、GB19510.1、GB19510.14；
BIS IS 15885 (Part2/Sec13)（僅 12/24V 空白型和 DA2 型）。
七、安裝與使用注意事項
操作安全：安裝 / 維護前必須切斷電源，防止意外通電；
安裝環境：保持通風，勿堆疊雜物，與熱源保持10-15cm間距，非標準安裝取向或高溫環境需減額輸出；
接線要求：電線規格需≥電源要求，防水連接器需鎖緊防止進水，調光控制器需滿足 0.15mA / 臺的驅動要求；
環境限制：室內 / 室外可用，請勿直接暴曬，浸水時間不超過 30 分鐘；
EMC 說明：電源為終端設備元件，EMC 受整套裝置影響，終端制造商需重新確認 EMC；
溫度管控：機殼最大溫度（Tc）標注在產品貼紙，需嚴格遵守不超限定值。
八、應用場景
適配各類 LED 照明場景，包括LED 燈帶照明、室內 LED 照明、LED 裝飾燈、LED 建筑照明、工業照明，同時可用于緊急照明系統，也適用于危險地點的照明燈具配套。
關鍵問題
問題 1（產品適配性）：PWM-120 系列各型號的輸出電壓適配范圍和核心調光功能有何區別？
答案：Blank 型適配 12/24/36/48V 全電壓檔，核心為三合一調光（0~10Vdc、10V PWM、電阻）；DA 型和 DA2 型僅適配 12V/24V 檔，分別支持 DALI、DALI-2 控制技術，其中 DA 型最低調光等級 0.2%，DA2 型 PWM 頻率為 2.5KHz（Blank/DA 型為 1.47KHz）。
問題 2（調光實操）：PWM-120 空白型的三合一調光具體如何實現，有哪些關鍵操作限值？
答案：空白型通過在 DIM + 和 DIM - 間連接電阻、0~10Vdc 直流電壓或 100Hz~3KHz 的 10V PWM 信號實現調光；關鍵限值為：0.6V 電壓 / 6KΩ 電阻 / 6% 占空比的 10V PWM 信號，均對應 0.15% 的輸出電流占空比，低于該輸入值輸出電流可降至 0%，且嚴禁將 DIM - 與 - V 連接，調光端口輸出電流典型值為 100uA。
