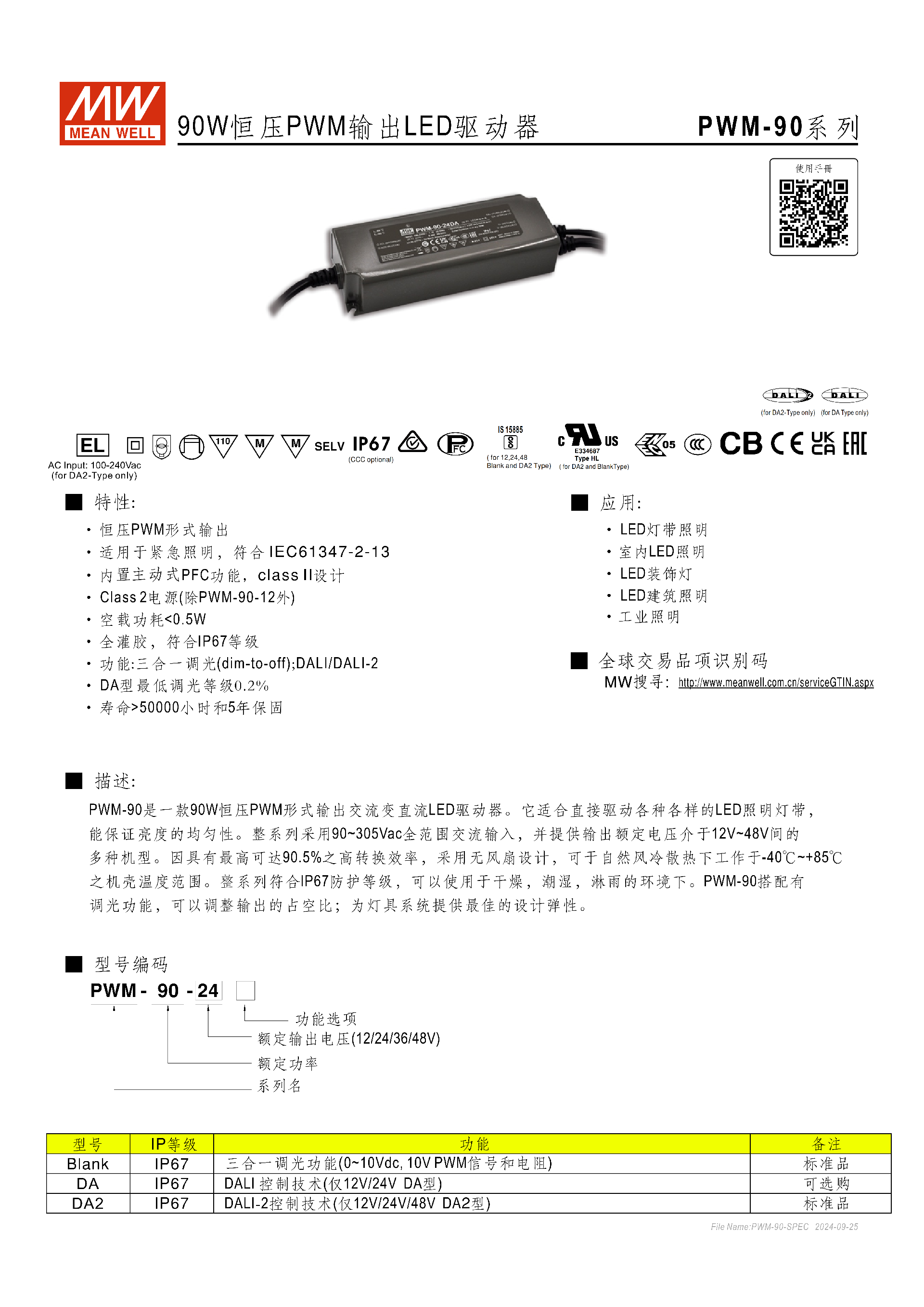

明緯PWM-90 系列是 90W 恒壓 PWM 輸出的 LED 驅動器，采用90~305Vac全范圍交流輸入，輸出額定電壓涵蓋 12V/24V/36V/48V，具備IP67全灌膠防護等級，支持三合一調光（空白型）、DALI/DAli-2 調光（DA/DA2 型，DA 型最低調光 0.2%），內置主動式 PFC 功能，轉換效率最高達90.5%，工作殼溫范圍 **-40℃~+85℃**，空載功耗 < 0.5W，壽命超 50000 小時，適配 LED 燈帶、室內外裝飾及工業照明等場景，且符合 IEC61347-2-13 等多項國際安全與電磁兼容標準。
明緯PWM-90 系列為90W 恒壓 PWM 輸出的交流轉直流 LED 驅動器，主打高適配性與高防護性，采用無風扇自然風冷設計，適用于多種 LED 照明場景，且符合緊急照明相關國際標準，是工業與民用 LED 照明的專用驅動電源。
二、核心特性
電氣輸入：支持90~305Vac全范圍交流輸入，頻率范圍47~63Hz，適配全球不同電網規格；
功率與效率：額定功率 90W，轉換效率最高達90.5%（36V/48V 型號），12V 型號效率為 88%；
PFC 與功耗：內置主動式 PFC 功能，Class II 設計，滿載功率因數表現優異；空載功耗 **<0.5W**，節能環保；
防護與壽命：全灌膠工藝，符合IP67防護等級，可在干燥、潮濕、淋雨環境使用；外殼溫度 Tc<75℃時，工作壽命 **>50000 小時 **；
安全屬性：除 PWM-90-12 外，均為 Class 2 電源；符合 IEC61347-2-13 緊急照明標準，適配應急照明場景。
三、型號分類與輸出規格
該系列按調光功能分 3 類，輸出電壓涵蓋 12V/36V/48V，核心輸出參數如下表：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 調光類型 | PWM 頻率 |
|---|---|---|---|---|---|
| PWM-90-12 | 12V | 7.5A | 90W | Blank/DA（DALI） | 1.47kHz |
| PWM-90-36 | 36V | 2.5A | 90W | Blank | 1.47kHz |
| PWM-90-48 | 48V | 1.88A | 90.24W | Blank/DA2（DALI-2） | 1.47/2.5kHz |
| 型號說明：Blank 為標準品（三合一調光）；DA 為 DALI 控制（僅 12/24V，最低調光 0.2%）；DA2 為 DALI-2 控制（12/24/48V，標準品）。 |
四、調光功能詳解
調光通過調整輸出電流占空比實現，不同型號調光方式不同，核心參數如下：
Blank 型（三合一調光）：DIM + 與 DIM - 間可接0~10Vdc 電壓/10V PWM 信號（100Hz~3KHz）/電阻，調光端口輸出電流 100uA，最低輸出占空比 0.15%；
DA/DA2 型（DALI 調光）：DA + 與 DA - 間接 DALI 信號，不分正負極，支持 DALI 協議 16 組 64 個地址，DA2 型 PWM 頻率為2.5kHz，DA 型固定 **0.2%** 輸出電流開機；
通用規則：禁止將 DIM-/DA - 與 Vo-（輸出負極）連接，輸入低于 6KΩ/0.6Vdc/6% PWM 占空比時，輸出電流可降至 0%。

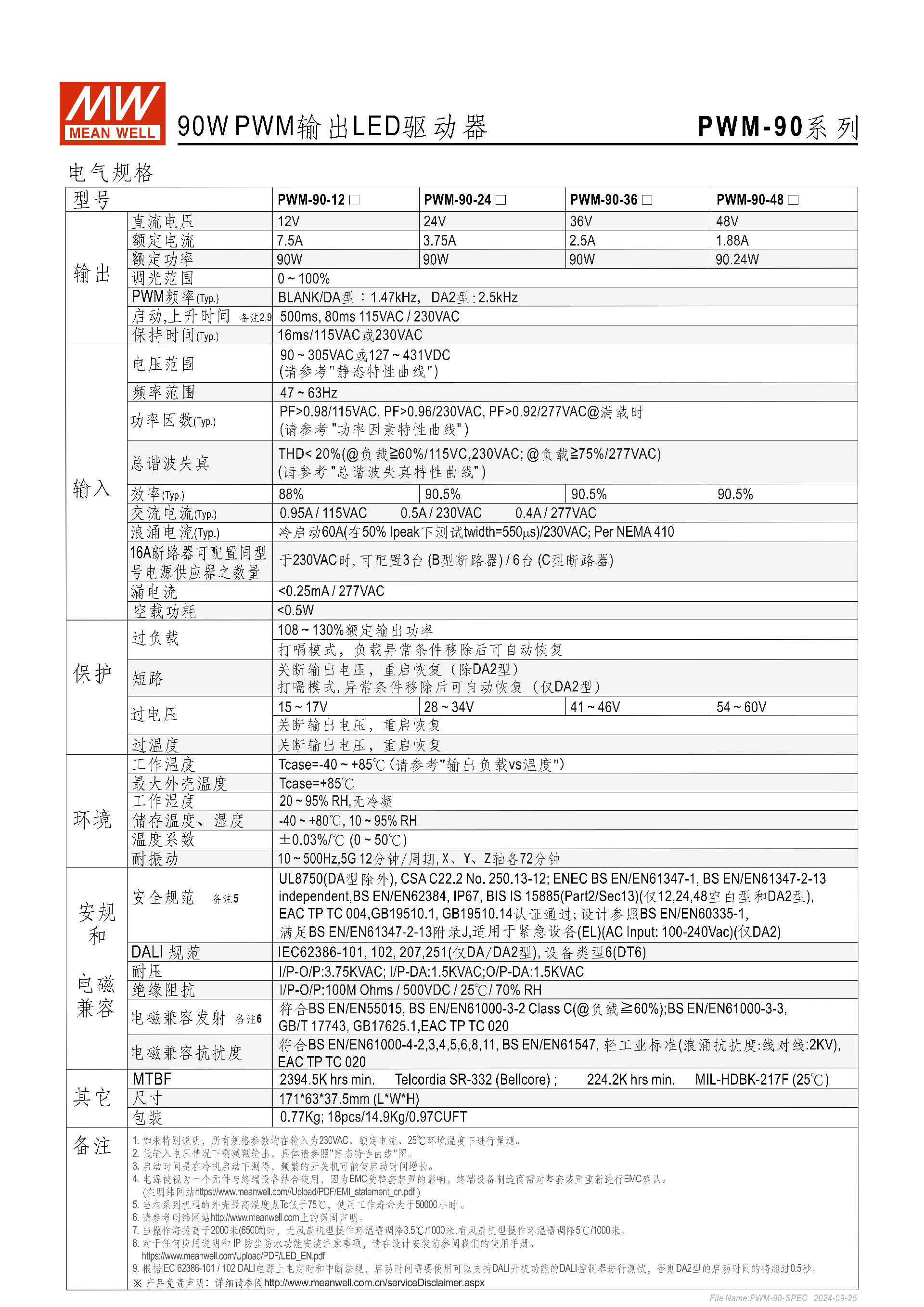

五、電氣保護與關鍵參數
保護功能：全系列配備四重保護，異常移除后均支持自恢復，具體閾值如下：
過負載：108~130% 額定輸出功率，打嗝模式；
短路：關斷輸出（DA2 型為打嗝模式）；
過電壓：12V 型 15~17V、36V 型 41~46V、48V 型 54~60V，關斷輸出；
過溫度：關斷輸出，恢復后正常工作。
其他電氣參數：
浪涌電流：冷啟動 60A（230VAC，50% Ipeak）；
漏電流：<0.25mA（277VAC）；
保持時間：16ms（115/230VAC）；
啟動 / 上升時間：500ms/80ms（115/230VAC）。
六、環境與物理參數
環境適應性
工作：殼溫 **-40℃~+85℃**，濕度 10~95% RH（無冷凝）；
儲存：殼溫 - 40℃~+85℃，濕度 20~95% RH（無冷凝）；
溫度系數：±0.03%/℃（0~50℃）；
海拔要求：高于 2000 米時，環溫每 1000 米降 3.5℃。
物理與包裝
尺寸：1716337.5mm（LWH），公差 ±1mm；
重量：單機 0.77Kg，18 臺 / 14.9Kg/0.97CUFT；
MTBF：最低 2394.5K hrs（Telcordia SR-332）、224.2K hrs（MIL-HDBK-217F，25℃）。
七、認證與標準
安全規范：UL8750（DA 型除外）、BS EN/EN62384、GB19510.1/14、BIS IS 15885 等，符合緊急設備 EL 標準（DA2 型，100-240Vac）；
DALI 規范：IEC62386-101/102/207/251，設備類型 DT6（僅 DA/DA2 型）；
電磁兼容：發射符合 EN55015、GB17625.1，抗擾度符合 EN61000-4 系列，浪涌抗擾度線對線 2KV；
耐壓絕緣：I/P-O/P3.75KVAC，I/P-DA/O/P-DA1.5KVAC；絕緣阻抗100MΩ/500VDC（25℃/70%RH）。
八、應用與安裝
應用場景：LED 燈帶照明、室內 LED 照明、LED 裝飾燈、LED 建筑照明、工業照明；
安裝要求
安裝前切斷電源，保持10-15cm散熱距離，避免熱源緊鄰、陽光直曬；
防水連接器需鎖緊，浸入水中不超過 30 分鐘，支持室內外使用；
調光控制器需滿足 0.15mA / 臺驅動要求，電線規格不低于產品要求；
低輸入電壓時需減額輸出，海拔超 2000 米需降額使用；
EMC 受終端設備影響，制造商需重新確認整套裝置的 EMC。
關鍵問題
問題 1（產品選型與適配）：PWM-90 系列不同調光型號的適配場景有何差異，如何選擇？
答案：Blank 型為標準品，支持 0~10Vdc、10V PWM、電阻三合一調光，適配普通民用 / 工業 LED 照明（如燈帶、室內燈），調光方式靈活；DA 型僅 12/24V 可選，支持 DALI 調光，最低調光 0.2%，適配需要精準 DALI 協議控制的中低電壓 LED 場景；DA2 型 12/24/48V 均可選，支持 DALI-2（dim-to-off），PWM 頻率更高（2.5kHz），適配需要高版本 DALI 協議、全電壓覆蓋的專業 LED 照明場景（如建筑、智能工業照明）。
問題 2（使用與防護）：PWM-90 系列 IP67 防護等級的使用注意事項有哪些，哪些情況會喪失防護效果？
答案：該系列為全灌膠 IP67 防護，可在潮濕、淋雨環境使用，但需注意：①防水連接器與燈具連接時必須鎖緊，否則會進水喪失防護；②浸入水中的時間不得超過 30 分鐘，長時間浸水會破壞灌膠密封；③避免直接暴露于陽光下照射，紫外線會加速灌膠與外殼老化，降低防護性能；④安裝與維護時不得損壞外殼和線材，物理破損會導致防護失效。
問題 3（性能與降額）：PWM-90 系列在哪些工況下需要減額輸出，具體的降額要求是什么？
答案：該系列需減額輸出的工況及要求為：①低輸入電壓工況：需參照產品 “靜態特性曲線” 進行減額，具體輸出負載隨輸入電壓降低而降低；②高海拔工況：操作海拔高于 2000 米時，無風扇設計的該系列環溫每升高 1000 米，需調降 3.5℃使用；③高溫 / 非標準安裝工況：安裝取向偏離標準、周圍有熱源未保持 10-15cm 散熱距離時，內部組件溫度升高，需降低輸出電流使用；④外殼超溫工況：當外殼溫度 Tc 接近 / 超過 85℃時，需減額輸出，避免觸發過溫保護。
