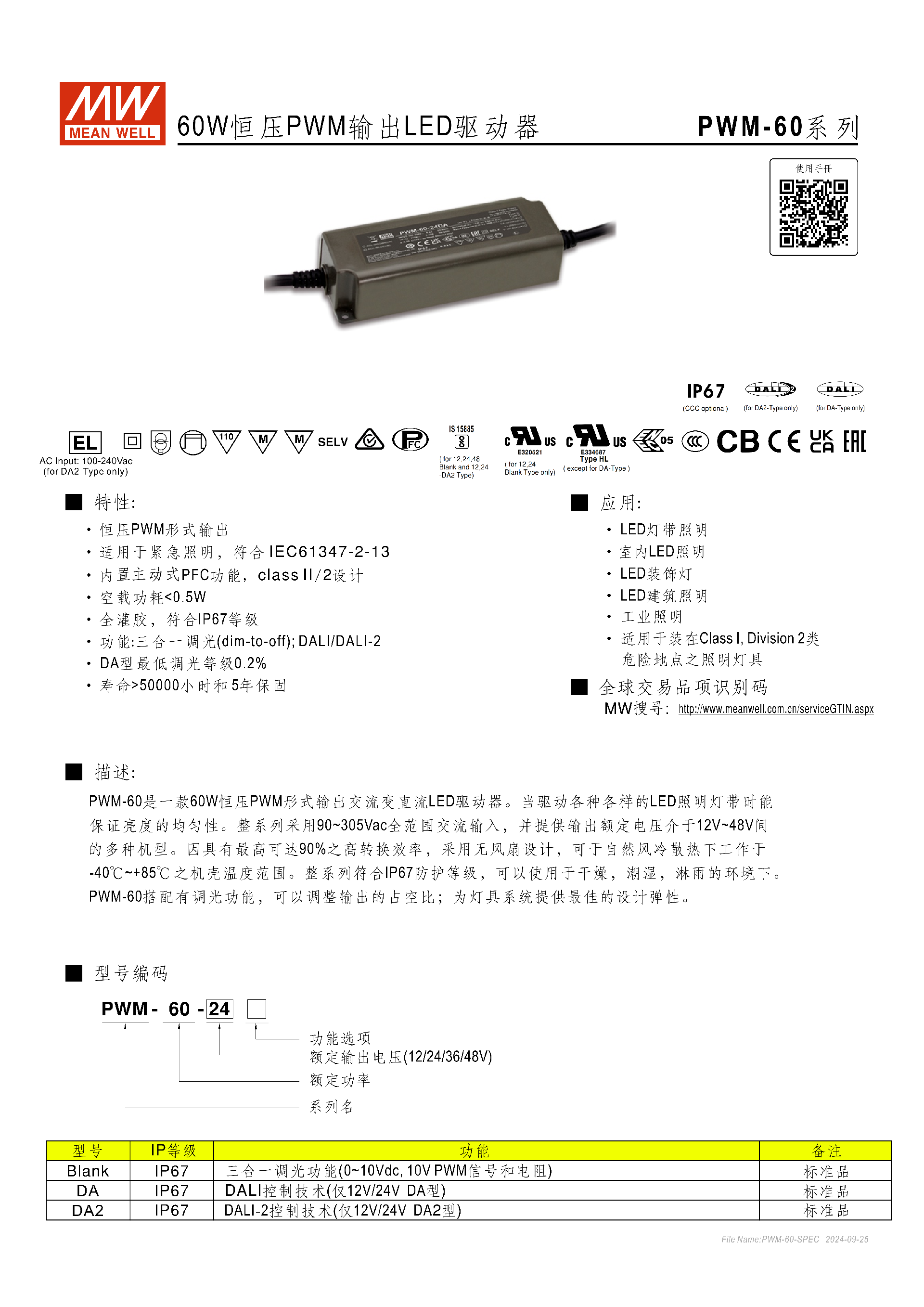

明緯PWM-60 系列是 60W 恒壓 PWM 輸出 LED 驅動器，具備90~305Vac 全范圍交流輸入、IP67 防護等級，輸出額定電壓分 12/24/36/48V 四檔，搭載主動式 PFC，轉換效率最高達90%，支持三合一調光（空白型）、DALI/DALI-2 調光（DA/DA2 型，DA 型最低調光 0.2%），全灌膠設計可在 **-40℃~+85℃機殼溫度工作，空載功耗 < 0.5W，壽命超50000 小時 ** 且提供 5 年保固，適配 LED 燈帶、室內外裝飾及工業照明等場景，還符合多項安規與電磁兼容標準，具備過載、短路、過壓、過溫全方面保護功能。
一、產品基礎信息
明緯PWM-60 系列為60W 恒壓 PWM 輸出交流變直流 LED 驅動器，核心用于驅動各類 LED 照明產品，保障亮度均勻性，全系列采用全灌膠工藝達到IP67 防護等級，可在干燥、潮濕、淋雨環境使用，提供5 年保固，當外殼最高溫度 Tc<75℃時工作壽命 **>50000 小時 **，空載功耗 **<0.5W**，內置主動式 PFC 功能（Class II/2 設計），符合緊急照明標準IEC61347-2-13。
二、核心電氣規格

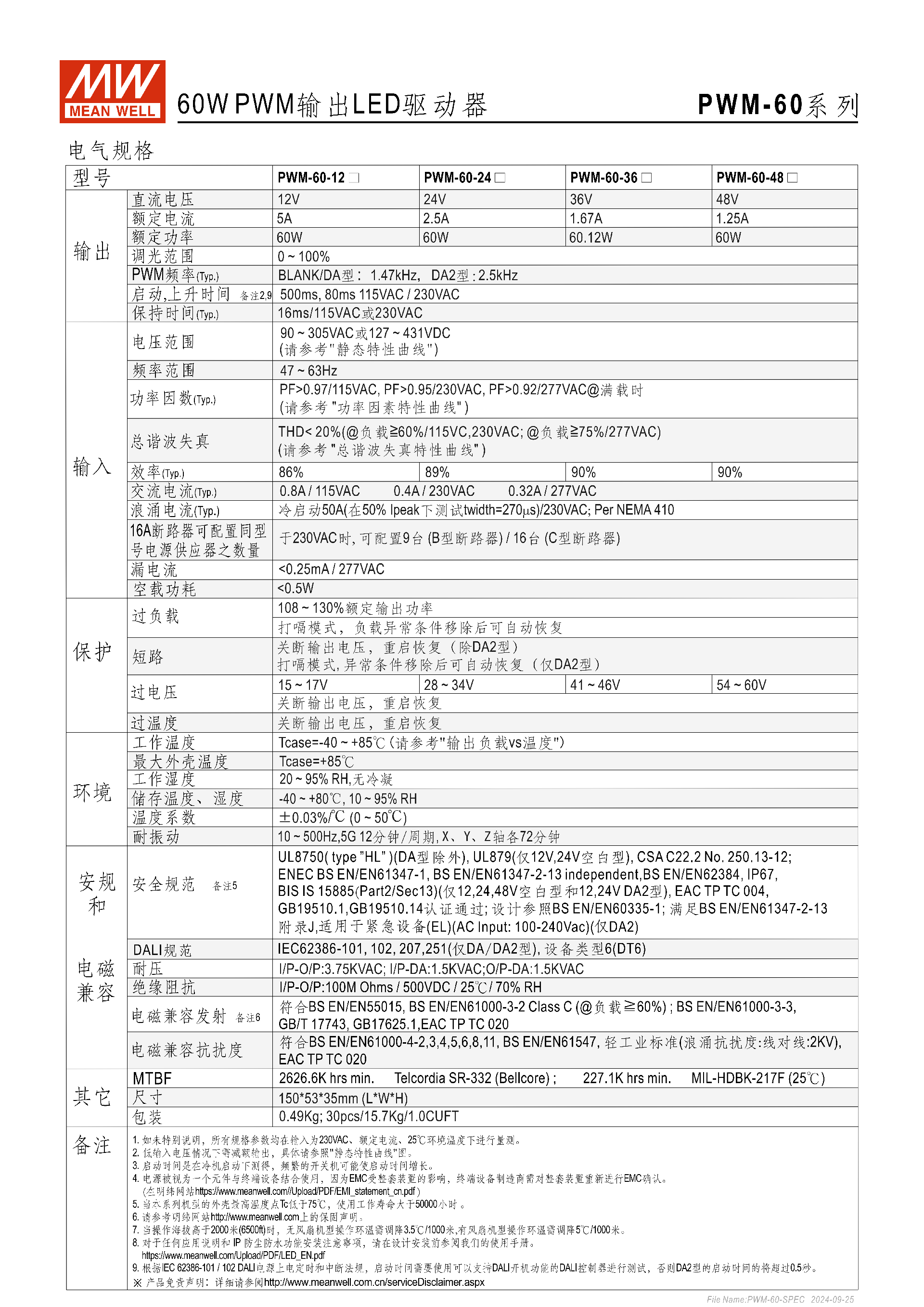

不同機型的額定輸出參數、關鍵電氣指標如下表，所有參數默認在 230VAC、額定電流、25℃環境下測量：
| 型號 | PWM-60-12 | PWM-60-24 | PWM-60-36 | PWM-60-48 |
|---|---|---|---|---|
| 額定直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 5A | 2.5A | 1.67A | 1.25A |
| 額定功率 | 60W | 60W | 60.12W | 60W |
| 典型轉換效率 | 86% | 89% | 90% | 90% |
| 過電壓保護值 | 15~17V | 28~34V | 41~46V | 54~60V |
通用電氣參數：
輸入：電壓范圍90~305Vac/127~431VDC，頻率47~63Hz；滿載時功率因數 PF>0.97（115VAC）、PF>0.95（230VAC）、PF>0.92（277VAC）；總諧波失真 THD<20%（負載≥60%/115/230VAC，負載≥75%/277VAC）。
輸出：調光范圍0~100%，空白 / DA 型 PWM 頻率1.47kHz，DA2 型2.5kHz；啟動時間 500ms、上升時間 80ms（115/230VAC），保持時間 16ms。
其他：浪涌電流冷啟動 50A（230VAC），漏電流 < 0.25mA（277VAC），溫度系數 ±0.03%/℃（0~50℃），耐振動 10~500Hz/5G，X/Y/Z 軸各 72 分鐘。
三、調光功能分類
系列分空白型、DA 型、DA2 型（DA/DA2 僅 12/24V 機型），調光功能差異化設計，核心規則為調整輸出電流占空比實現調光：
空白型：支持三合一調光，在 DIM + 與 DIM - 間連接0~10Vdc 電壓/10V PWM 信號（100Hz~3KHz）/電阻即可調光，調光端口輸出電流 100uA（典型），最小輸出占空比約 6%，0 歐 / 0V/0% 占空比時輸出電流為 0。
DA 型：搭載DALI 控制技術，最低調光等級0.2%，DA + 與 DA - 間加 DALI 信號，支持 DALI 協議 16 組 64 個地址，固定 0.2% 輸出電流開機，正負極不分方向。
DA2 型：搭載DALI-2 控制技術，其余特性與 DA 型一致，PWM 頻率提升至 2.5kHz。
四、保護功能
全系列具備四重保護，故障處理方式如下：
過負載保護：108~130% 額定功率時進入打嗝模式，負載異常移除后自動恢復。
短路保護：空白 / DA 型關斷輸出，重啟恢復；DA2 型打嗝模式，異常移除后自動恢復。
過電壓保護：關斷輸出電壓，重啟恢復。
過溫度保護：關斷輸出電壓，重啟恢復。
五、安規與電磁兼容
安規認證：通過 UL8750（HL 型，DA 型除外）、UL879（12/24V 空白型）、ENEC、GB19510.1/14、BIS IS 15885（12/24/48V 空白型、12/24V DA2 型）等；DA/DA2 型符合 DALI 規范IEC62386-101/102/207/251，設備類型 DT6。
電磁兼容：發射符合 EN55015、GB/T17743 等，抗擾度符合 EN61000-4 系列、EN61547 等；耐壓 I/P-O/P3.75KVAC，I/P-DA/O/P-DA1.5KVAC；絕緣阻抗 I/P-O/P100M Ohms（500VDC/25℃/70%RH）。
MTBF：25℃下最小227.1K hrs，符合 Telcordia SR-332、MIL-HDBK-217F 標準。
六、物理與包裝參數
機身尺寸：1505335mm（LWH），公差 ±1mm。
重量：?jiǎn)闻_(tái)0.49Kg，整箱 30pcs，總重 15.7Kg，體積 1.0CUFT。
線材規格：AC 端 SJTW 18AWG×2C，DC 端 UL2464 18AWG×2C，調光端 UL2464 22AWG×2C；接線顏色區分：AC/L（棕）、AC/N（藍）、Vo+（紅）、Vo-（黑）、DIM+/DA+（紫）、DIM-/DA-（粉）。
七、應用場景
適配LED 燈帶照明、室內 LED 照明、LED 裝飾燈、LED 建筑照明、工業照明；可用于緊急照明系統，也適用于Class I, Division 2 類危險地點的照明燈具。
八、安裝與使用注意事項
操作前切斷電源，確保無法意外重啟；保持設備通風，與熱源保持10-15cm間距，避免堆疊雜物。
低輸入電壓、非標準安裝取向、高溫環境下需減額輸出；海拔 > 2000 米時，無風扇機型環溫每 1000 米調降 3.5℃。
防水連接器需鎖緊，防止進水；調光控制器需匹配，PWM 系列每臺需 0.15mA 驅動電流，DIM-/DA - 勿與 Vo - 連接。
設備避免陽光直曬，浸入水中不超過 30 分鐘；作為元件與終端設備結合時，終端制造商需重新確認EMC 兼容性。
