明緯 PWM-40 系列是 40W 恒壓 PWM 輸出的防水型 LED 驅動器，具備IP67防護等級、Class Ⅱ設計，采用 90~305Vac 全范圍交流輸入，提供 12V/24V/36V/48V 四種額定輸出電壓，轉換效率最高達90%，搭載三合一調光功能（0~100% 調光范圍），工作頻率固定為1.47kHz，工作溫度范圍 **-40℃~+85℃，壽命超50000 小時且提供5 年保固 **，內置主動式 PFC 及過負載、短路、過電壓、過溫度多重保護，適用于 LED 燈帶、室內及建筑照明等場景，也可用于 Class I, Division 2 類危險地點照明。

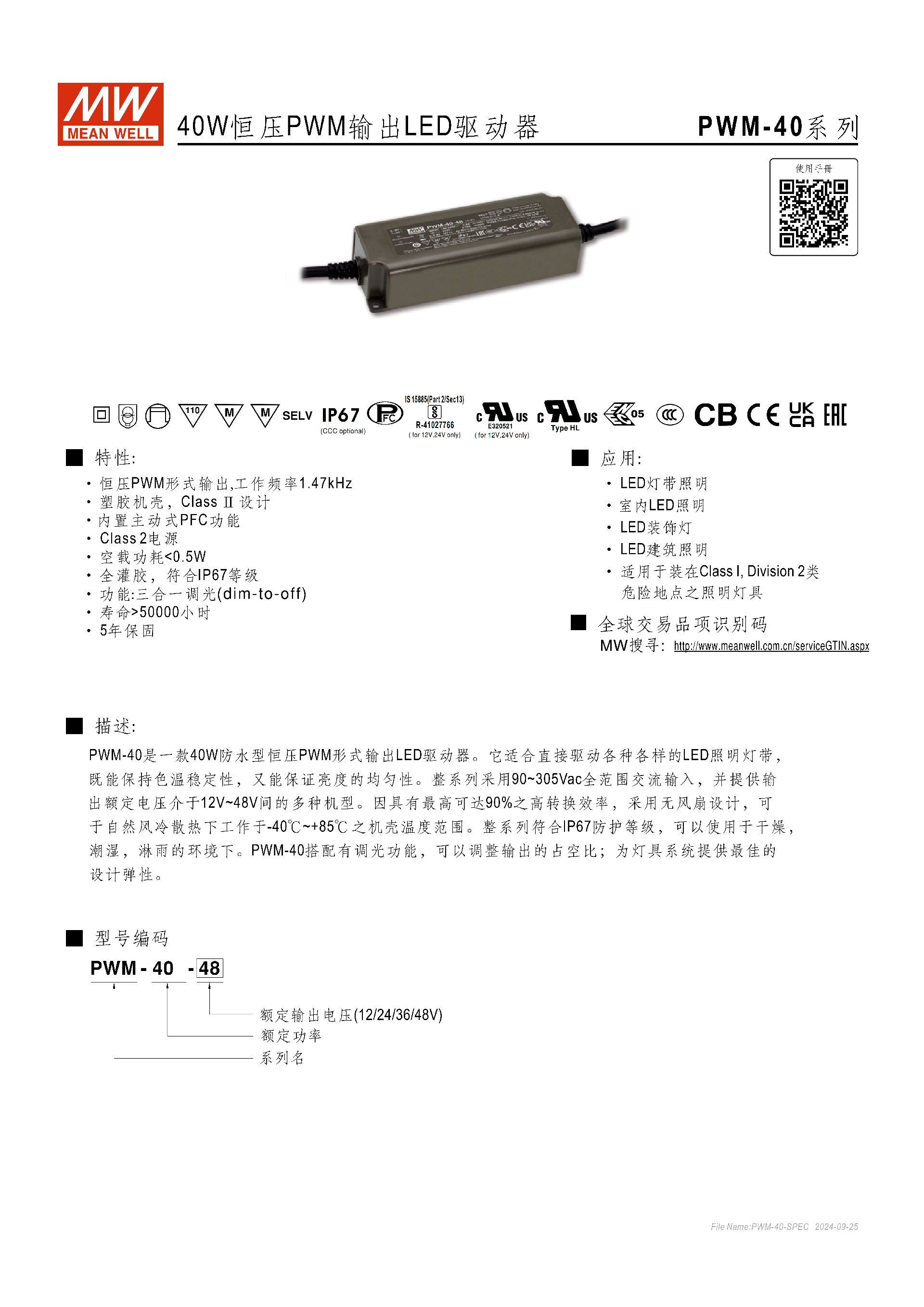

一、產品基礎信息
品牌與系列：明緯（MEAN WELL）PWM-40 系列，為40W 恒壓 PWM 輸出防水型 LED 驅動器，是 Class Ⅱ 設計、全灌膠工藝的無風扇產品，提供5 年保固，外殼溫度 Tc<75℃時工作壽命 **>50000 小時 **，MTBF 達 2625.4Khrs（Telcordia SR-332）。
核心定位：適合直接驅動各類 LED 照明燈帶，可保持色溫穩定與亮度均勻，支持 Class I, Division 2 類危險地點的照明燈具應用。
型號編碼：PWM-40-XX 中 XX 為額定輸出電壓，分12V/24V/36V/48V四種機型。

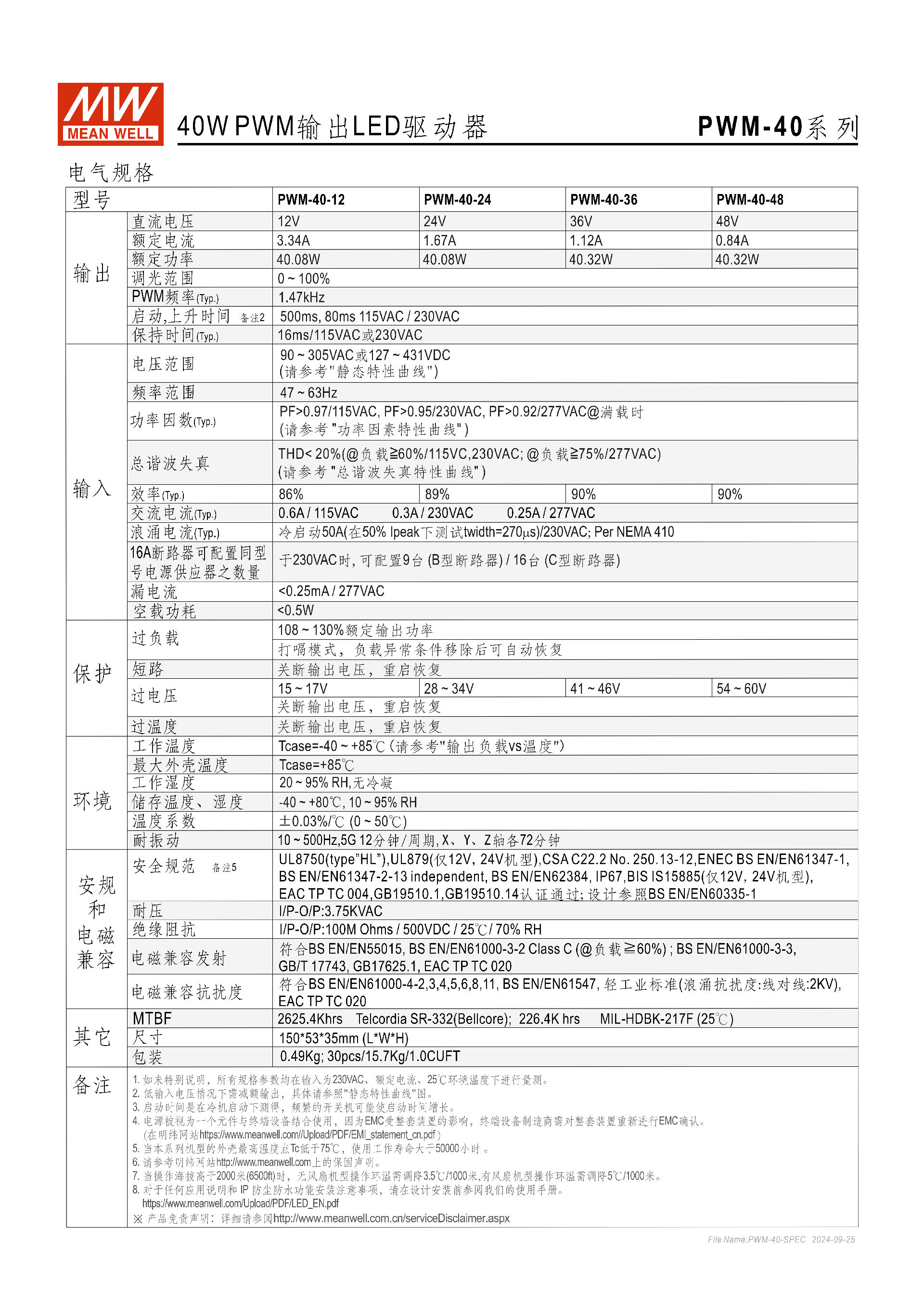

二、核心電氣規格
各機型額定參數及關鍵電氣指標如下表：
| 型號 | PWM-40-12 | PWM-40-24 | PWM-40-36 | PWM-40-48 | 通用參數 |
|---|---|---|---|---|---|
| 額定輸出電壓 | 12V DC | 24V DC | 36V DC | 48V DC | 輸入電壓：90~305VAC/127~431VDC |
| 額定輸出電流 | 3.34A | 1.67A | 1.12A | 0.84A | 輸入頻率：47~63Hz |
| 額定輸出功率 | 40.08W | 40.08W | 40.32W | 40.32W | PWM 頻率：1.47kHz（固定） |
| 轉換效率 | 86% | 89% | 90% | 90% | 調光范圍：0~100% |
| 過壓保護值 | 15~17V | 28~34V | 41~46V | 54~60V | 空載功耗：<0.5W |
其他關鍵電氣參數：
功率因數：滿載時 115VAC (PF>0.97)、230VAC (PF>0.95)、277VAC (PF>0.92)；
總諧波失真：THD<20%（負載≥60%/115/230VAC，負載≥75%/277VAC）；
浪涌電流：冷啟動 50A（50% Ipeak，twidth=270μs）/230VAC；
漏電流：<0.25mA/277VAC；
保持時間：16ms/115/230VAC，啟動 / 上升時間 500ms/80ms（115/230VAC）。
三、核心功能與特性
主動式 PFC 功能：提升電能利用率，降低電網諧波污染，符合相關功率因數標準；
三合一調光功能（僅空白型）：DIM+（紫）與 DIM-（粉）端口可通過0~10V 直流電壓、10V PWM 信號（100Hz~3KHz）、外接電阻三種方式調光，調光端口輸出電流 100uA（典型值），最小輸出占空比約 6%，0 歐 / 0V/10V PWM 占空比 0% 時輸出電流可降至 0%；
多重保護機制：
過負載：108~130% 額定功率，打嗝模式，故障移除后自動恢復；
短路 / 過電壓 / 過溫度：均關斷輸出，重啟恢復；
高防護與適配性：IP67防護等級，可在干燥、潮濕、淋雨環境使用，耐振動（10~500Hz，5G，X/Y/Z 軸各 72 分鐘），溫度系數 ±0.03%/℃（0~50℃）。
四、環境與物理參數
環境參數
工作溫度：Tcase=-40℃~+85℃（低輸入電壓需減額輸出，海拔 > 2000 米時每 1000 米降溫 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH。
物理參數
尺寸：1505335mm（LWH）；
重量：單臺 0.49Kg，30 臺 / 15.7Kg/1.0CUFT；
線材規格：AC 端 SJTW 18AWG×2C；輸出端 UL2464 18AWG×2C；調光端 UL2464 22AWG×2C；
接線顏色：AC/L（棕）、AC/N（藍）、Vo+（紅）、Vo-（黑）、DIM+（紫）、DIM-（粉）。
五、認證標準
安全認證：UL8750 (type”HL”)、UL879（僅 12/24V）、CSA C22.2 No.250.13-12、ENEC、BIS IS15885（僅 12/24V）、GB19510.1/14 等；
EMC 認證：符合 EN55015、EN61000-3-2/3、GB/T17743、GB17625.1 等，浪涌抗擾度線對線 2KV；
耐壓與絕緣：I/P-O/P 3.75KVAC，絕緣阻抗 I/P-O/P 100M Ohms/500VDC/25℃/70% RH。
六、安裝與操作注意事項
安裝前切斷電源，保持設備通風，與熱源保持10-15cm間距，避免直接陽光直射，浸入水中不超過 30 分鐘；
防水連接器需鎖緊防止進水，接線規格不低于產品要求，勿將 DIM - 與 Vo-、DIM + 與 Vo - 連接；
調光控制器需匹配，PWM 系列每臺需 0.15mA 驅動電流，多臺同步調光時外接電阻需按驅動器數目 N 折算；
高海拔（>2000 米）使用需降額，EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；
非標準安裝取向或高溫環境操作，需降低輸出電流，確保機殼最高溫度 Tc 不超限定值。
七、應用場景
LED 燈帶照明、室內 LED 照明、LED 裝飾燈、LED 建筑照明；
Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（功能應用類）：明緯 PWM-40 系列的三合一調光功能具體有哪幾種實現方式，各有什么關鍵要求？
答案：三合一調光通過 DIM + 和 DIM - 端口實現，三種方式及要求如下：①0~10V 直流電壓調光：輸入 0V 時輸出占空比 0%，10V 時 100%，勿接 DIM - 與 Vo-；②10V PWM 信號調光：信號頻率范圍 100Hz~3KHz，占空比 0% 時輸出電流 0%，6% 時對應最小輸出占空比約 6%；③外接電阻調光：電阻短路時輸出 0%，接 100K/N（N 為同步調光驅動器數目）時為 100%，最小適配電阻約 6K/N，同樣禁止 DIM - 與 Vo - 連接。且調光端口典型輸出電流為 100uA，調光控制器需滿足每臺 0.15mA 的驅動電流要求。
問題 2（選型與使用類）：明緯 PWM-40 系列四款機型的核心性能差異是什么，實際使用中該如何選型？
答案：四款機型（12/24/36/48V）均為 40W 額定功率，核心差異為額定輸出電壓 / 電流和轉換效率：12V 機型效率 86%、電流 3.34A；24V 效率 89%、電流 1.67A；36/48V 效率均為 90%，電流分別為 1.12A、0.84A；且僅 12/24V 機型支持 UL879、BIS IS15885 認證。選型需匹配 LED 負載的額定電壓，低電壓大電流適合短距離燈帶，高電壓小電流適合長距離 LED 照明布線，同時若需適配印度 BIS、北美 UL879 認證，僅可選擇 12V 或 24V 機型。
問題 3（環境與降額類）：明緯 PWM-40 系列在特殊環境下使用有哪些降額和操作要求？
答案：①溫度與海拔：工作溫度為 - 40~+85℃，外殼溫度 Tc 超 75℃時壽命會降低，海拔 > 2000 米時，每升高 1000 米工作環境溫度需調降 3.5℃；②輸入電壓：低輸入電壓情況下需按靜態特性曲線進行減額輸出；③安裝環境：非標準安裝取向或高溫環境操作，需降低輸出電流；④負載與防護：浸入水中不超過 30 分鐘，與熱源保持 10-15cm 間距，避免陽光直射，防水連接器必須鎖緊；⑤同步調光：多臺同步調光時，外接調光電阻需按驅動器數目 N 折算（電阻值 = 單臺值 / N）。
