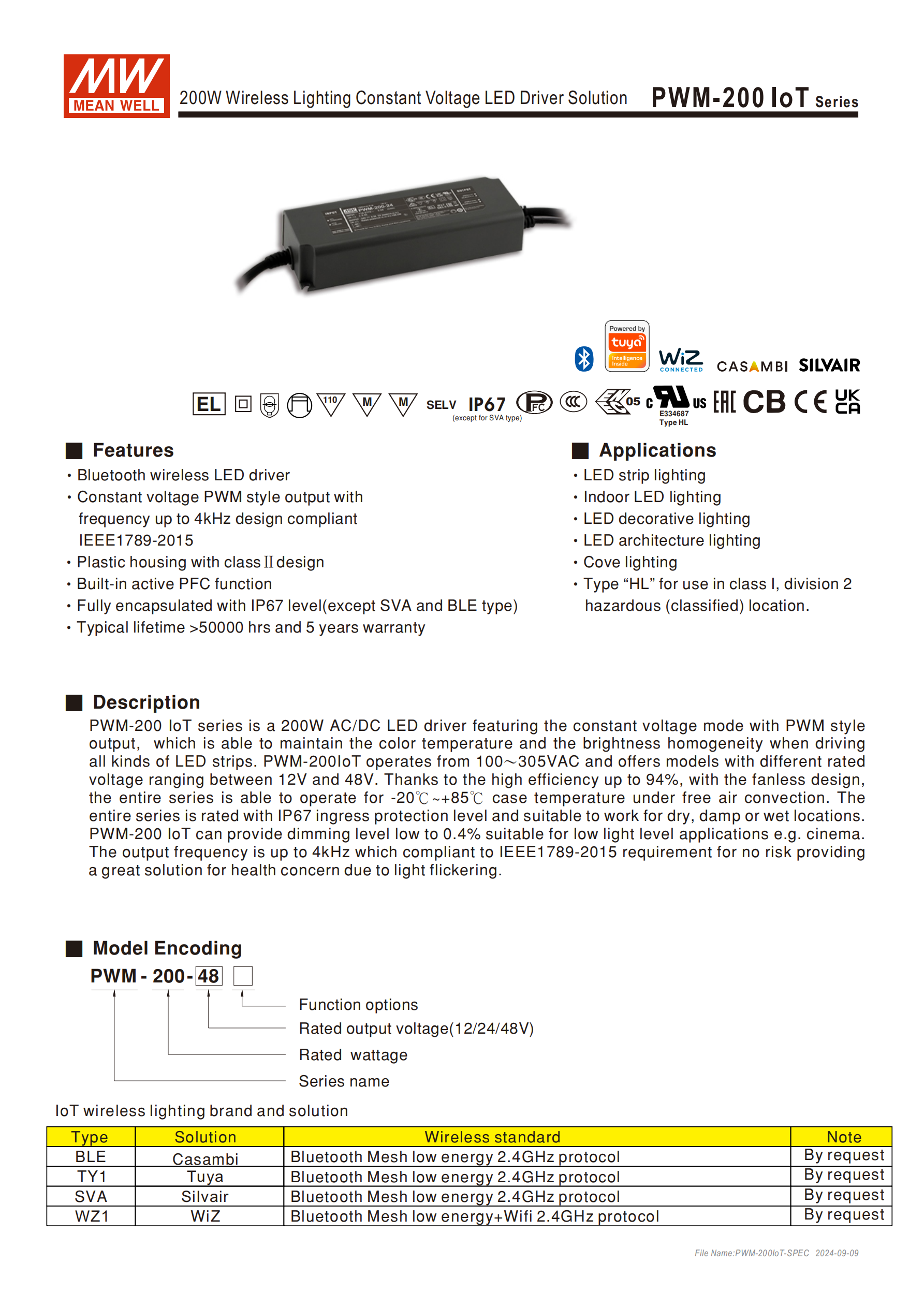

明緯PWM-200 IoT 系列是 200W 恒壓式藍牙無線 LED 驅動器，具備IP67防護等級（SVA、BLE 型除外），輸入電壓覆蓋100~305VAC，輸出電壓分 12V/24V/48V 三檔，PWM 輸出頻率最高4kHz且符合 IEEE1789-2025 標準，支持 Casambi、Tuya、Silvair、WiZ 四大無線生態，調光范圍低至0.4%，工作效率最高94%，外殼溫度工作范圍 **-20℃~+85℃，典型壽命超50000 小時 ** 并提供 5 年質保，適配 LED 燈帶、室內及裝飾性 LED 照明等場景，還具備過載、短路、過壓、過溫等多重防護功能。
明緯PWM-200 IoT 系列是 200W 交流轉直流恒壓式藍牙無線 LED 驅動器，主打無頻閃、高調光精度的智能照明解決方案，采用塑料外殼 Class Ⅱ 設計，全灌膠工藝實現IP67防護（SVA、BLE 型除外），內置主動 PFC 功能，無風扇設計適配多環境，典型工作壽命 **>50000 小時 **，提供5 年官方質保，符合IEEE1789-2015無頻閃標準，適配 Ⅰ 類 2 區危險環境（HL 型）。

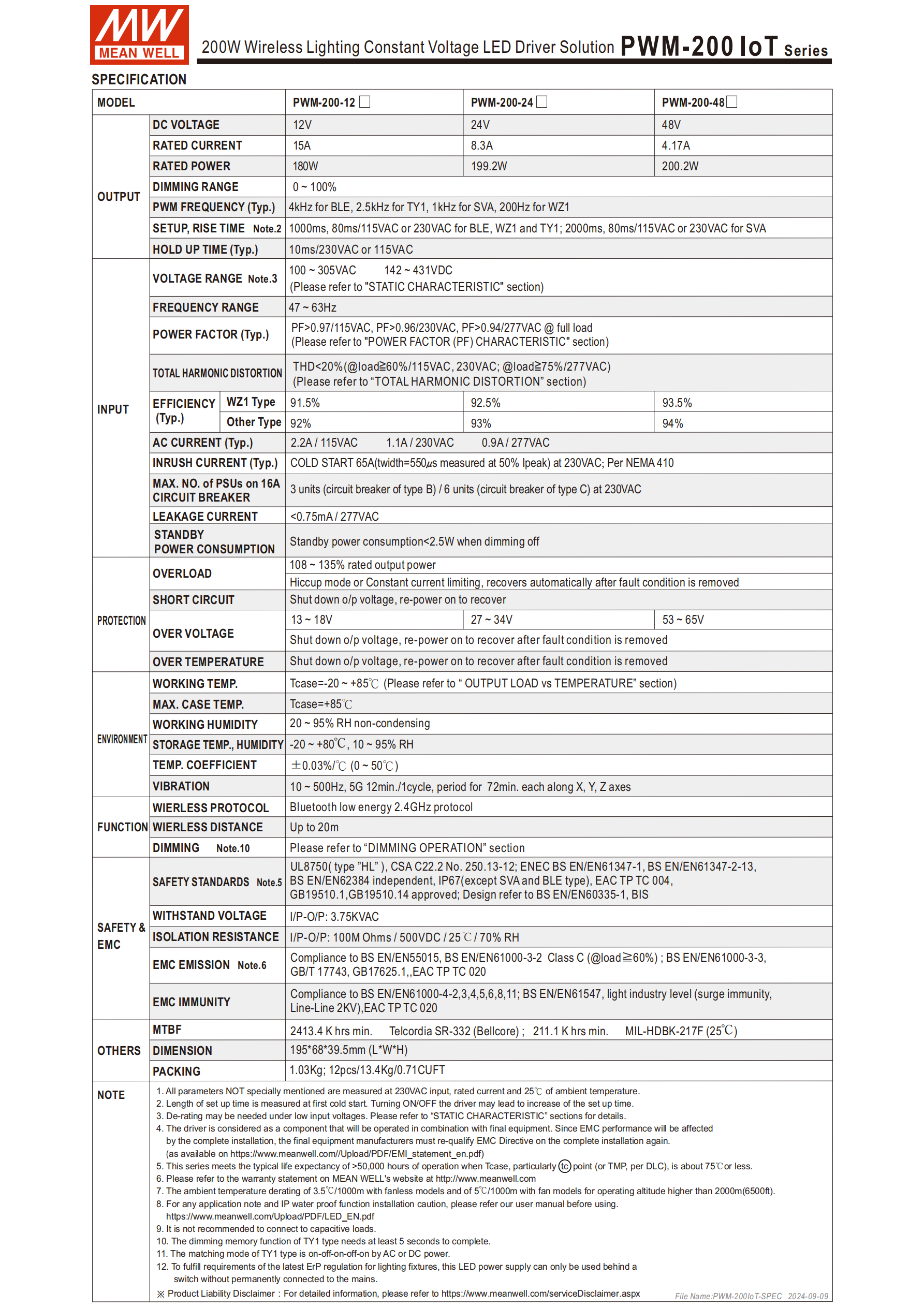

二、核心電氣參數
1. 輸入?yún)?shù)
| 項目 | 規格（典型值） |
|---|---|
| 輸入電壓 | 100~305VAC；142~431VDC |
| 輸入頻率 | 47~63Hz |
| 功率因數（PF） | 115VAC@滿載 > 0.97；230VAC@滿載 > 0.96；277VAC@滿載 > 0.94 |
| 總諧波失真（THD） | 115/230VAC@負載≥60%<20%；277VAC@負載≥75%<20% |
| 待機功耗 | 調光關閉時 < 2.5W |
2. 輸出參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | PWM 頻率 | 調光范圍 |
|---|---|---|---|---|---|
| PWM-200-12 | 12V | 8.3A | 180W | 按無線類型分 | 0~100%（低至 0.4%） |
| PWM-200-24 | 24V | 4.17A | 199.2W | 按無線類型分 | 0~100%（低至 0.4%） |
| PWM-200-48 | 48V | 15A | 200.2W | 按無線類型分 | 0~100%（低至 0.4%） |
PWM 輸出頻率：4kHz(BLE)/2.5kHz(TY1)/1kHz(SVA)/200Hz(WZ1)
建立 / 上升時間：BLE/WZ1/TY1 為 1000ms/80ms；SVA 為 2000ms/80ms
保持時間：10ms（115/230VAC）
效率：最高94%（48V 型號），12V/24V 型號依次為 91.5%/92.5%
三、無線功能特性
無線協議：藍牙低功耗（BLE）2.4GHz Mesh 協議，部分型號（WZ1）疊加 Wi-Fi 2.4GHz
無線距離：最遠 20m，天線位置需遠離金屬 / 射頻屏蔽材料
適配生態與控制 APP（均需 iOS/Android 端下載）：| 類型 | 解決方案 | 對應 APP | 備注 ||------|----------|---------|------|| BLE | Casambi | Casambi | 定制款 || TY1 | Tuya 涂鴉 | Smart Life | 定制款，調光記憶需 5 秒 || SVA | Silvair | Silvair | 定制款 || WZ1 | WiZ | WiZ CN | 定制款 |
調光原理：通過改變輸出電流占空比實現，占空比公式：
四、保護功能
該系列配備硬件 + 軟件雙重保護，核心防護功能如下：
過載保護：輸出功率達額定的108~135% 時，觸發打嗝模式 / 恒流限流，故障移除后自動恢復
短路保護：關斷輸出電壓，需重新上電恢復
過壓保護：12V 型 13~18V、24V 型 27~34V、48V 型 53~65V，關斷輸出，需重新上電恢復
過溫保護：外殼溫度超 + 85℃時關斷輸出，需重新上電恢復；Casambi 型額外有65℃軟件預保護，冷卻后手動開啟即可
浪涌電流：冷啟動 65A（230VAC，twidth=550μs），符合 NEMA 410 標準
漏電流：<0.75mA（277VAC）
五、環境與物理規格
環境參數
工作溫度：外殼 **-20℃~+85℃**（Tc max=+85℃）
工作濕度：20~95% RH，非凝露
存儲溫度 / 濕度：-20~+80℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
抗振動：10~500Hz，5G，12min / 循環，XYZ 三軸各 72 分鐘
海拔降額：2000m 以上，無風扇款3.5℃/1000m
物理參數
尺寸：1956839.5mm（長寬高），公差 ±1mm
重量：?jiǎn)闻_(tái)1.03Kg，整箱 12 臺 / 13.4Kg/0.71 立方英尺
線材規格：輸入為 SJOW 17AWG×2C；輸出 24/48V 為 SJOW 17AWG×2C+05RN-F 2×1.0mm，12V 為 SJOW14AWG×2C
六、認證與可靠性
安全認證：UL8750 (HL 型)、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC TP TC 004 等
EMC 認證：EN55015、EN61000 系列、GB/T17743、GB17625.1、EAC TP TC 020 等
絕緣參數：輸入 - 輸出耐壓3.75KVAC；絕緣電阻 100MΩ（500VDC/25℃/70% RH）
平均無故障時間（MTBF）：Telcordia SR-332 標準下2413.4K 小時；MIL-HDBK-217F（25℃）下211.1K 小時
電路適配：230VAC 下，B 型斷路器可接 3 臺，C 型斷路器可接 6 臺
七、應用場景
LED 燈帶照明、室內 LED 照明、LED 裝飾照明
LED 建筑照明、筒燈照明
Ⅰ 類 2 區危險環境照明（HL 型專屬）
八、安裝與使用注意事項
安裝前斷開電源，防止誤接；與熱源保持10-15cm間隙，保持通風，禁止堆疊物品
非標準安裝方向 / 高環境溫度下，需對輸出電流做降額處理
布線線纜的額定電流需 **≥設備額定電流 **，防水接頭需旋緊防止進水
適用于室內 / 無陽光直射的室外，禁止浸水超 30 分鐘
作為照明組件，最終設備廠商需重新驗證 EMC 合規性
不建議連接容性負載；TY1 型配網方式為交流 / 直流電源開 - 關 - 開 - 關 - 開
為符合 ErP 法規，需接開關控制，不可永久接市電
關鍵問題
問題 1（參數與性能）：PWM-200 IoT 系列不同輸出電壓型號的核心電氣參數有何差異，PWM 頻率隨無線類型如何變化？
答案：該系列分 12V/24V/48V 三檔輸出電壓，對應額定電流 8.3A/4.17A/15A，額定功率 180W/199.2W/200.2W，效率依次為 91.5%/92.5%/93.5%（其他類型）/94%（WZ1 型）；過壓保護閾值分別為 13~18V、27~34V、53~65V。PWM 輸出頻率隨無線類型不同區分：BLE 型 4kHz、TY1 型 2.5kHz、SVA 型 1kHz、WZ1 型 200Hz，其中 4kHz 版本符合 IEEE1789-2015 無頻閃標準。
問題 2（無線與控制）：該系列支持的四大無線生態分別是什么，對應的控制方式和特殊功能有哪些？
答案：支持 Casambi（BLE 型）、Tuya 涂鴉（TY1 型）、Silvair（SVA 型）、WiZ（WZ1 型）四大生態，均通過藍牙低功耗 2.4GHz 協議通信，無線距離最遠 20m，需在 iOS/Android 端下載對應生態 APP 控制；特殊功能：1.Casambi 型有 65℃軟件過溫預保護，冷卻后可手動開啟，區別于硬件過溫保護的重新上電恢復；2.TY1 型調光記憶功能需至少 5 秒完成，配網方式為電源開 - 關 - 開 - 關 - 開；3.WZ1 型疊加 Wi-Fi 2.4GHz 協議，對應 APP 為 WiZ CN；4. 所有型號調光范圍均可低至 0.4%，適配影院等低亮度場景。
問題 3（安裝與防護）：PWM-200 IoT 系列的防護等級與安裝要求是什么，過溫保護有何雙重設計？
答案：1. 防護等級為 IP67（SVA、BLE 型除外），全灌膠工藝，適用于干 / 濕 / 潮濕環境，禁止浸水超 30 分鐘，適用于室內 / 無陽光直射的室外；2. 安裝要求：與熱源保持 10-15cm 間隙，保持通風不堆疊物品，天線遠離金屬 / 射頻屏蔽材料，布線線纜額定電流≥設備額定電流，防水接頭旋緊，2000m 以上海拔按 3.5℃/1000m 做溫度降額；3. 過溫保護采用硬件 + 軟件雙重設計：硬件保護為外殼溫度超 + 85℃時關斷輸出，需重新上電恢復；Casambi 型額外搭載軟件保護，當藍牙 IC 溫度達 65℃（等效 Tc 80℃）時關斷輸出，冷卻后手動開啟即可，且軟件保護通常先于硬件保護觸發。
