明緯 PWM-120 IoT 系列是 120W 無線恒壓 PWM 式 LED 驅動器，具備藍牙調光功能，可選 Casambi、Tuya、Silvair 三款藍牙低能耗模塊，輸入電壓覆蓋90~305Vac，輸出額定電壓分12V/24V/48V三檔，PWM 輸出頻率固定4kHz且符合 IEEE 1789-2015 無風險標準，調光范圍0~100% 最低至 0.4%，外殼防護等級IP67、壽命超50000 小時，內置主動式 PFC 使功率因數滿載時最高 **>0.97**，工作溫度 **-20℃~+90℃**，適配 LED 燈帶、室內及建筑照明等智能照明場景，還具備過載、過壓、過溫多重保護及獨立的藍牙軟件溫度保護功能。

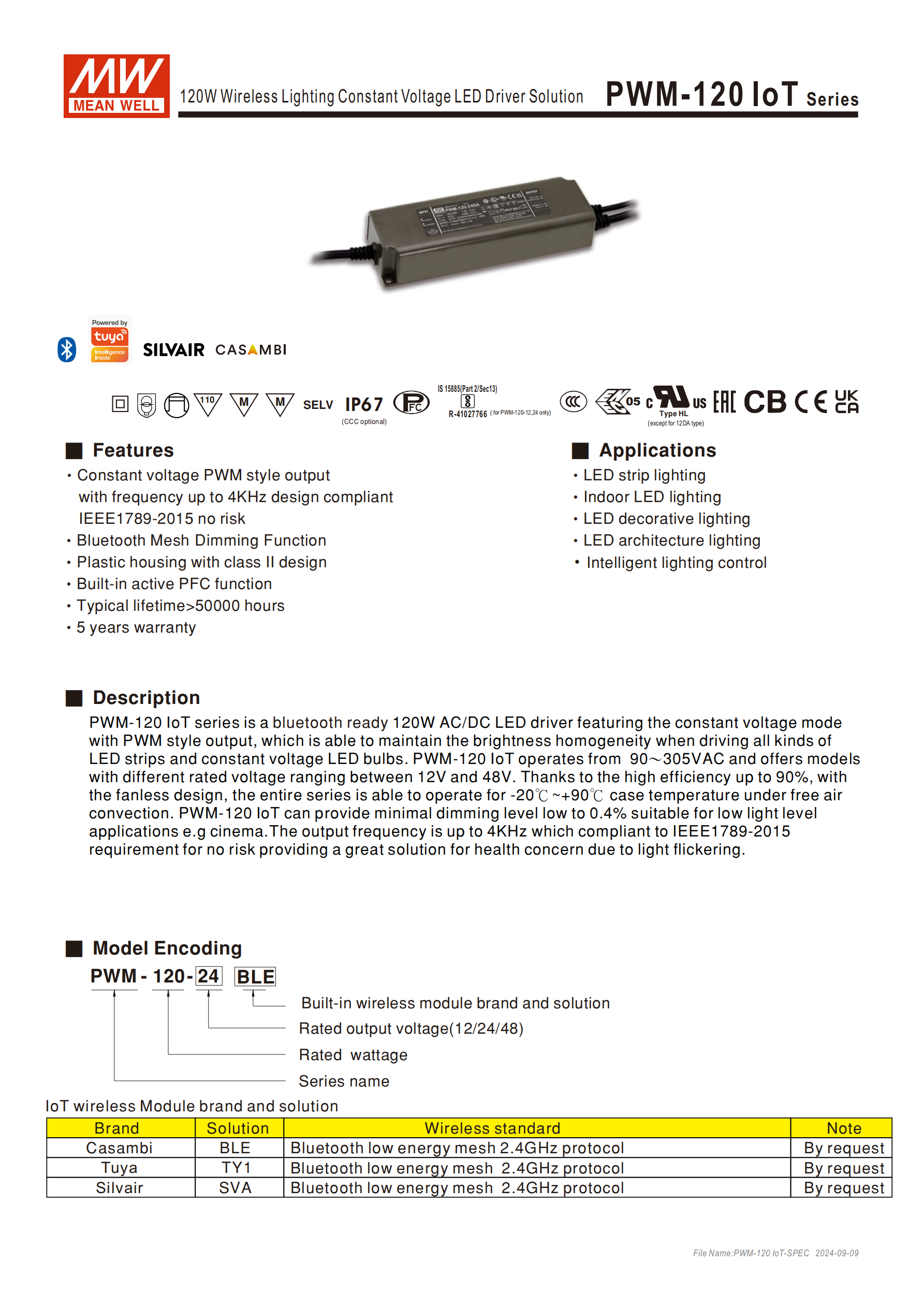

一、產品核心定位與基礎特性
明緯 PWM-120 IoT 系列為 120W 交流變直流恒壓 PWM 形式LED 驅動器，搭載藍牙無線調光功能，專為各類恒壓 LED 照明產品設計，保證亮度均勻性，核心特性如下：
輸出：PWM 頻率固定4kHz，設計符合IEEE 1789-2015無風險標準，解決燈光閃爍問題；
調光：范圍0~100%，最小調光水平低至0.4%，支持調光記憶（需 5 秒完成）；
配置：內置主動式 PFC功能，無風扇自然風冷設計，轉換效率最高90%；
防護與壽命：塑膠外殼、防護等級IP67，使用壽命 **>50000 小時 **，提供5 年保固；
適配性：90~305Vac 全范圍交流輸入（亦可兼容 127~431VDC），輸入頻率 47~63Hz。
二、型號編碼與無線模塊參數
編碼規則：
PWM-120-額定電壓-模塊品牌，其中額定電壓分 12V/24V/48V，模塊品牌對應不同藍牙解決方案；無線模塊為可選配置，均采用2.4GHz 藍牙低能耗網協議，具體參數如下：
| 品牌 | 解決方案 | 無線標準 | 專屬控制 APP |
|---|---|---|---|
| Casambi | BLE | 2.4GHz 藍牙低能耗 | Casambi |
| Tuya | TY1 | 2.4GHz 藍牙低能耗 | Smart Life |
| Silvair | SVA | 2.4GHz 藍牙低能耗 | Silvair |

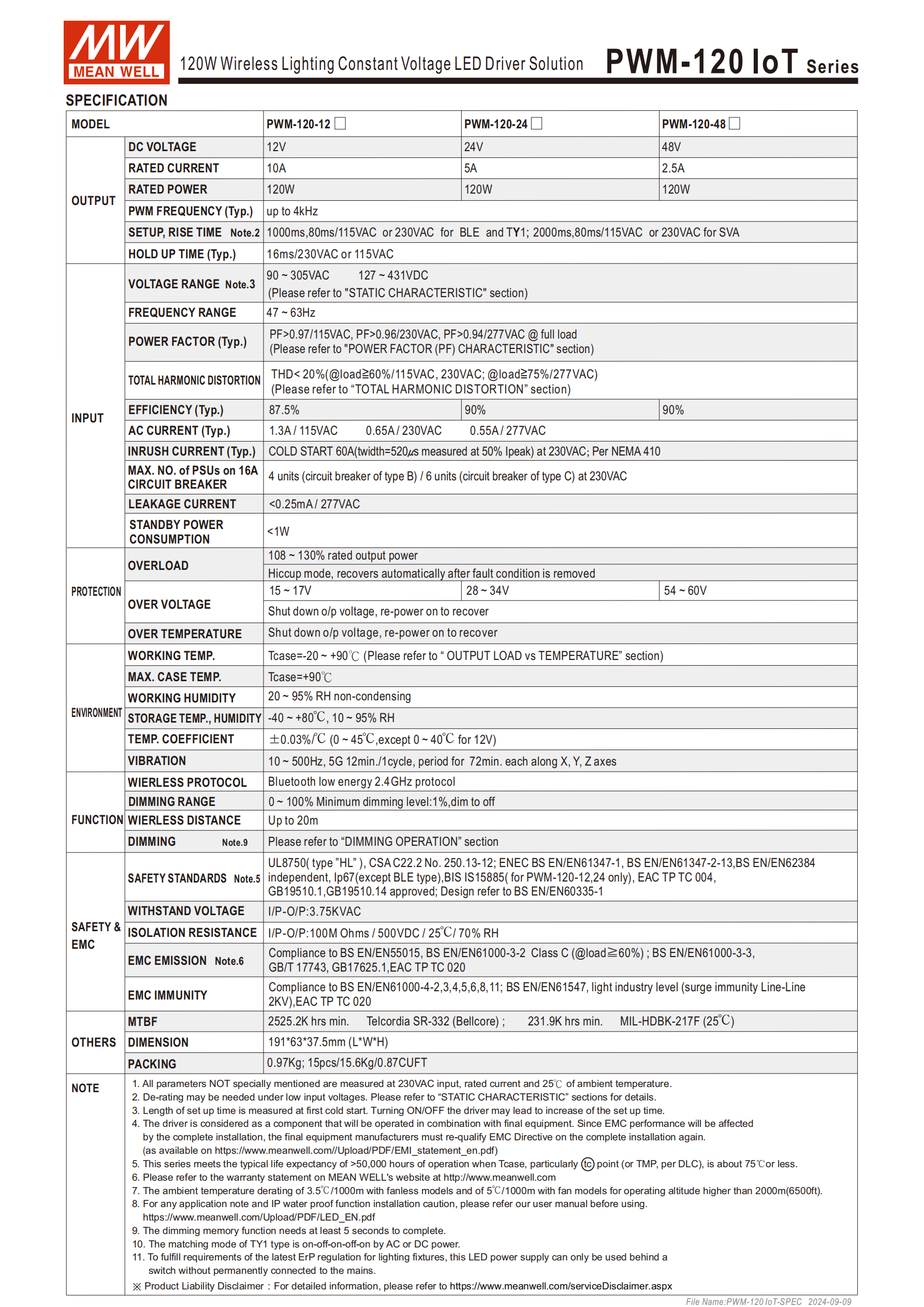

三、核心電氣規格（額定 120W）
所有參數若無特別說明，均在 230VAC、額定電流、25℃環境下測量，核心輸出與輸入?yún)?shù)如下：
輸出參數| 型號 | 額定輸出電壓 | 額定輸出電流 | 轉換效率（Typ.） | 過壓保護值 ||------|--------------|--------------|-----------------|------------|| PWM-120-12 | 12V | 10A | 87.5% | 15~17V || PWM-120-24 | 24V | 5A | 90% | 28~34V || PWM-120-48 | 48V | 2.5A | 90% | 54~60V |
啟動 / 上升時間：BEL/TY1 系列1000ms/80ms，SVA 系列2000ms/80ms；
保持時間：16ms（230VAC/115VAC）；
待機功耗：<1W，漏電流：<0.25mA/277VAC。
輸入與能效參數
功率因數（滿載 Typ.）：115VAC 時 **>0.97**、230VAC 時 **>0.96**、277VAC 時 **>0.94**；
總諧波失真（THD）：115/230VAC 負載≥60%、277VAC 負載≥75% 時，THD<20%；
浪涌電流：冷啟動 60A（50% Ipeak，twidth=520μs/230VAC）；
斷路器配置：230VAC 時，B 型可配 4 臺、C 型可配 6 臺。
四、保護功能
硬件保護
過負載：108~130% 額定功率時進入打嗝模式，負載異常移除后自動恢復；
過電壓：觸發對應電壓值時關斷輸出；
過溫度：機殼超溫時關斷輸出，溫度恢復后重啟恢復。
藍牙軟件獨立溫度保護（Casambi 模塊）
APP 實時顯示藍牙 IC 溫度，達到72℃（對應 Tc 85℃）時電源自動關機；
冷卻后手動開啟即可恢復，該功能先于硬件過溫保護觸發。
五、環境與物理參數
環境參數
工作溫度：機殼溫度 **-20℃~+90℃**，工作濕度 20~95% RH（無冷凝）；
儲存溫度 / 濕度：-40℃~+80℃、10~95% RH；
溫度系數：±0.03%/℃（0~45℃，12V 機型為 0~40℃）；
耐振動：10~500Hz、5G，X/Y/Z 軸各 72 分鐘（12 分鐘 / 周期）；
海拔降額：海拔 > 2000 米時，環溫每 1000 米調降3.5℃。
物理參數
尺寸：1916337.5mm（LWH），單臺重量0.97Kg；
包裝：15 臺 / 箱，總重 15.6Kg，體積 0.87CUFT；
MTBF：Telcordia SR-332 標準≥2525.2Khrs，MIL-HDBK-217F（25℃）≥231.9Khrs。
六、調光操作與原理
調光原理：通過調整輸出電流的占空比實現調光，占空比公式為
占空比(%)=TON/T×100%，TON 為輸出電流導通時間，T 為周期；藍牙控制：通過對應品牌的手機 APP（iOS/Android）操作，TY1 型匹配模式為交流 / 直流電源開 - 關 - 開 - 關 - 開；
接線標識：AC/L（棕色）、AC/N（藍色）、+V（紅色）、-V（黑色）。
七、安規與電磁兼容
安全規范：通過 UL8750 (Type HL)、CSA C22.2 No.250.13-12、ENEC、BIS IS15885（僅 12/24V 機型）、GB19510.1/14 等認證；
耐壓與絕緣：輸入 - 輸出耐壓3.75KVAC，絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）；
電磁兼容：發射符合 BS EN/EN55015、GB/T 17743 等，抗擾度符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對線2KV。
八、安裝與注意事項
安裝前切斷電源，電源周圍保持通風，與熱源保持10-15cm間距；
天線遠離金屬或射頻遮擋材料，防水連接器需鎖緊防止進水；
機殼最大溫度 Tc<90℃，Tc 標注于產品規格貼紙上，超溫需減額輸出；
適合室內 / 室外使用，避免直接陽光照射，水中浸泡不超過 30 分鐘；
電源作為元件與終端設備結合時，終端制造商需重新確認 EMC 合規性；
需在市電與 LED 電源間加開關，滿足燈具最新 ErP 法規要求。
九、應用場景
LED 燈帶照明、室內 LED 照明、LED 裝飾燈；
LED 建筑照明、智能照明控制（適配藍牙 Mesh 等智能照明生態）。
關鍵問題
問題 1：PWM-120 IoT 系列的藍牙調光有哪些核心配置和操作要點？
答案：該系列藍牙調光為可選功能，搭載 Casambi (BLE)、Tuya (TY1)、Silvair (SVA) 三款2.4GHz 藍牙低能耗模塊，分別對應 Casambi、Smart Life、Silvair 專屬 APP（iOS/Android 均可下載）；調光范圍 0~100%，最小調光水平低至 0.4%，調光原理為調整輸出電流占空比，PWM 輸出頻率固定 4kHz；TY1 型匹配模式為交流 / 直流電源開 - 關 - 開 - 關 - 開，調光記憶需 5 秒完成，Casambi 模塊還支持 APP 實時顯示藍牙 IC 溫度，72℃時觸發軟件溫保關機。
問題 2：PWM-120 IoT 系列的多重保護功能包含哪些，軟硬件溫度保護有何區別？
答案：該系列具備過負載、過電壓、過溫度三大硬件保護，及 Casambi 模塊專屬的藍牙軟件溫度保護；硬件保護中，過負載（108~130% 額定功率）進入打嗝模式可自動恢復，過壓 / 過溫觸發后關斷輸出，過溫需溫度恢復后重啟；軟件溫度保護為獨立功能，先于硬件觸發，當藍牙 IC 溫度達 72℃（對應 Tc 85℃）時電源自動關機，冷卻后手動開啟即可恢復，且 APP 可實時監測溫度。
問題 3：PWM-120 IoT 系列不同輸出電壓機型的核心參數差異及使用降額要求有哪些？
答案：1. 核心參數差異：12V 機型額定電流 10A、轉換效率 87.5%、過壓保護 15~17V，24V/48V 機型額定電流分別為 5A/2.5A、轉換效率均為 90%，過壓保護分別為 28~34V/54~60V；2. 降額要求：低輸入電壓時需按靜態特性曲線減額輸出；海拔高于 2000 米時，機殼環溫每 1000 米調降 3.5℃；非標準安裝取向 / 高溫環境操作時，需降低輸出電流；機殼溫度 Tc 超 75℃時，產品使用壽命將低于 50000 小時，Tc 最高不得超過 90℃。
