明緯 PWM-60 IoT 系列是 60W 無線恒壓 PWM 式 LED 驅動器，具備藍牙調光功能，支持 90~305Vac 全范圍交流輸入，提供 12V/24V/48V 三種額定輸出電壓，轉換效率最高達90%，防護等級為IP67，工作溫度范圍 - 20℃~+85℃，壽命超50000 小時且享 5 年保固；內置 Casambi/Silvair/Tuya 藍牙低能耗 2.4GHZ 模塊（可選購），調光范圍 0~100%（最低 1%），無線控制距離 20 米，符合 IEEE 1789-2015 等多項標準，適用于 LED 燈帶、室內及建筑照明等場景，還可用于 Class I, Division 2 類危險地點照明。

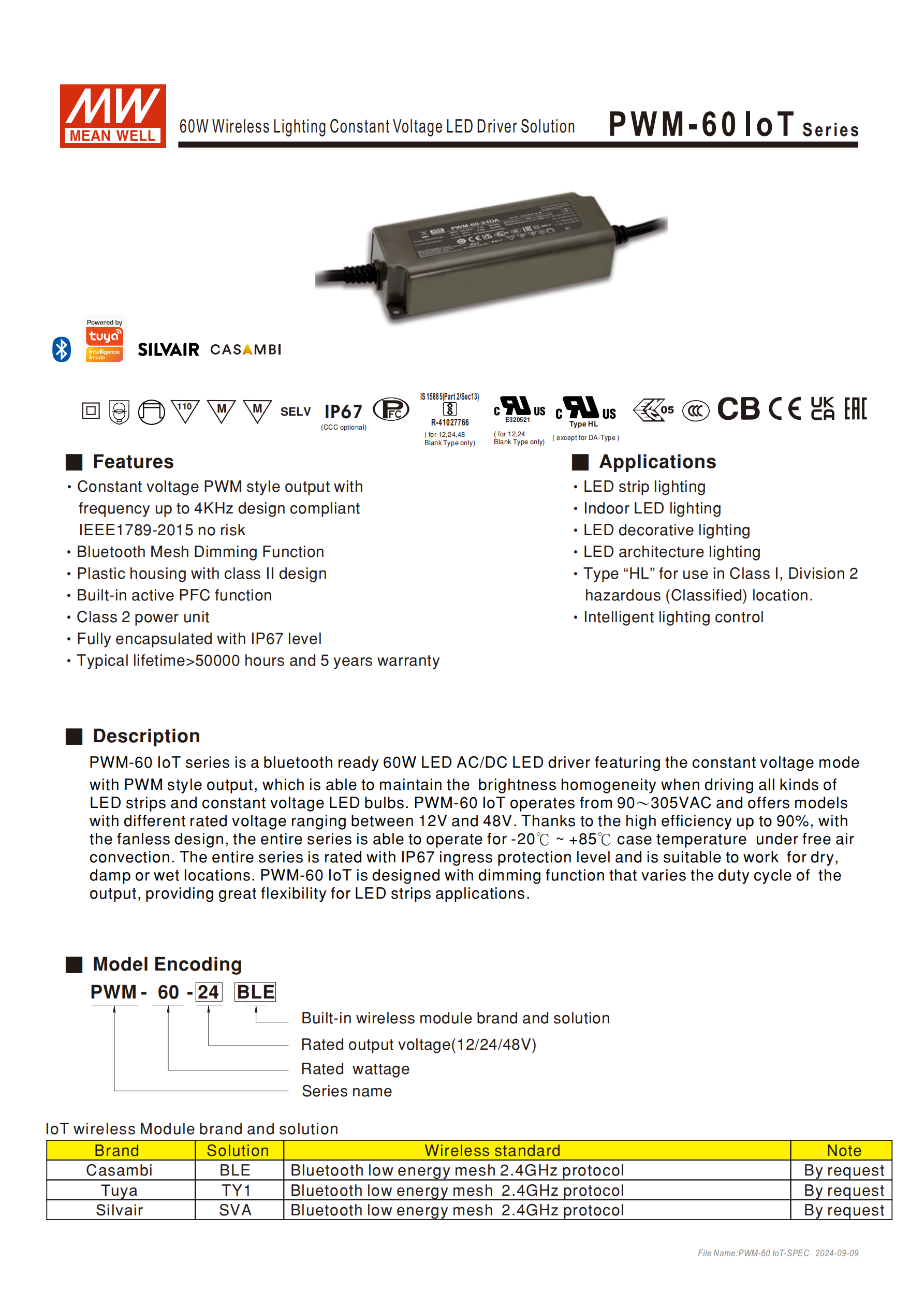

一、產品基礎信息
明緯 PWM-60 IoT 系列為 60W 無線恒壓模式 LED 驅動器，采用交流變直流設計，主打藍牙調光功能，適配各類恒壓 LED 照明產品，保證亮度均勻性；全系列無風扇設計，自然風冷散熱，壽命 > 50000 小時，提供5 年保固，塑膠外殼為 Class II 等級，全灌膠工藝達到IP67防護等級，可在干燥、潮濕、淋雨環境使用。
二、核心特性
輸出形式：恒壓 PWM 輸出，固定工作頻率 4kHz，設計符合IEEE 1789-2015標準，無視覺風險；
調光功能：藍牙低能耗 2.4GHZ 協議調光，調光范圍 0~100%，最低調光亮度 1%，支持燈光關斷，無線控制距離20 米；
電源特性：內置主動式 PFC 功能，為 Class 2 電源，轉換效率最高達 90%，待機功耗 < 1W；
環境適應性：工作溫度 Tcase**-20℃~+85℃**，儲存溫度 - 40℃~+80℃，工作濕度 20~95% RH（無冷凝），耐振動 10~500Hz/5G（XYZ 軸各 72 分鐘）。

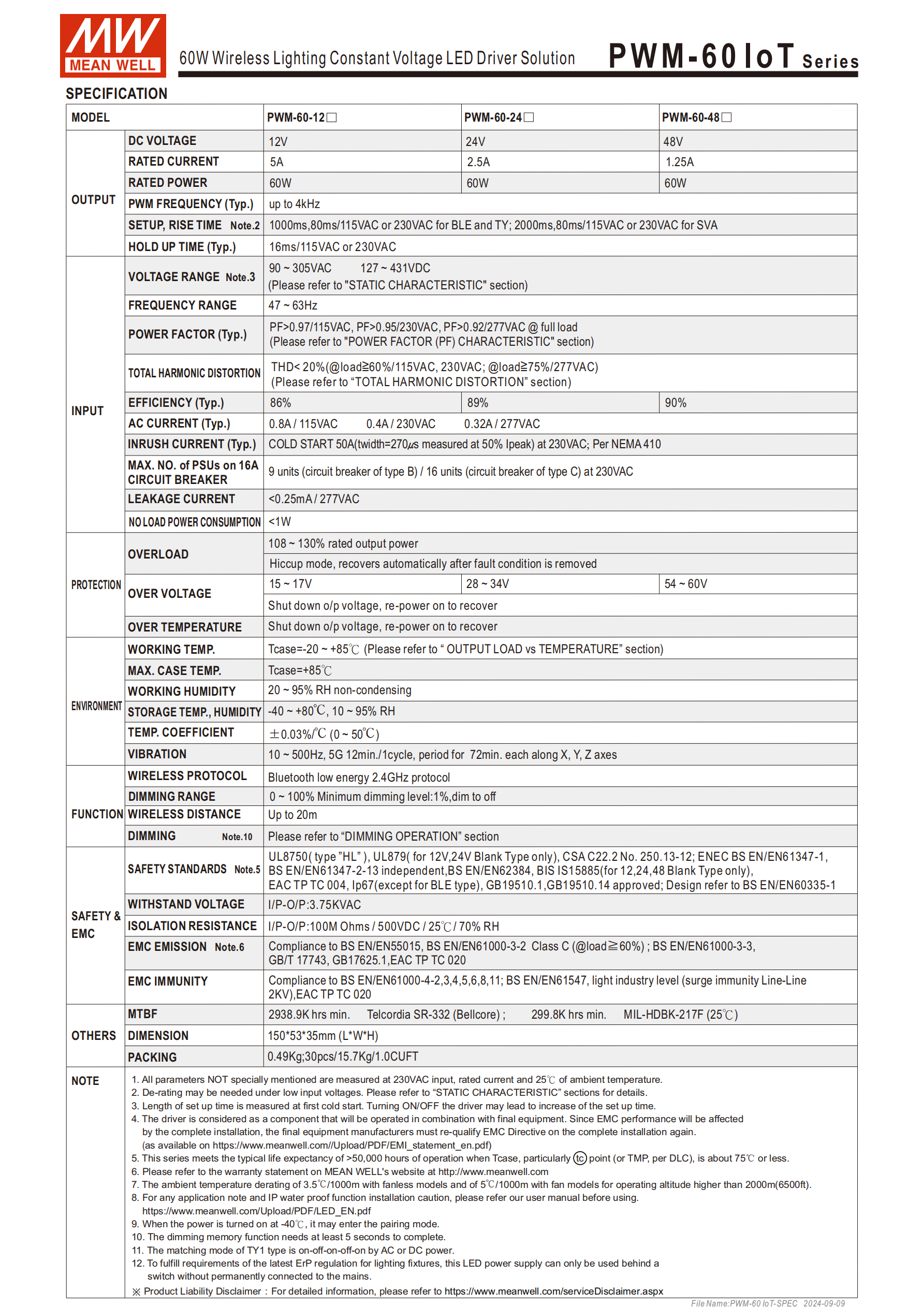

三、電氣規格（核心參數）
| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定功率 | 轉換效率（Typ.） | PFC 功率因數（滿載 / Typ.） |
|---|---|---|---|---|---|
| PWM-60-12 | 12V | 5A | 60W | 86% | PF>0.97/115VAC；PF>0.92/230VAC/277VAC |
| PWM-60-24 | 24V | 2.5A | 60W | 89% | 同上 |
| PWM-60-48 | 48V | 1.25A | 60W | 90% | 同上 |
輸入?yún)?shù)：電壓范圍 90~305Vac 或 127~431VDC，頻率 47~63Hz；浪涌電流冷啟動 50A/230VAC，漏電流 < 0.25mA/277VAC；
輸出參數：啟動 / 上升時間因模塊不同有差異（BLE/TY1：1000ms/80ms；SVA：2000ms/80ms），保持時間 16ms/115/230VAC；
總諧波失真：THD<20%（負載≥60%/115/230VAC；負載≥75%/277VAC）；
保護功能
過載：108~130% 額定功率，打嗝模式，故障移除后自動恢復；
過壓：12V 型 15~17V、24V 型 28~34V、48V 型 54~60V，關斷輸出，重啟恢復；
過溫：關斷輸出，重啟恢復，Casambi 版還帶軟件溫度保護（77℃觸發，高于硬件保護）。
四、無線模塊配置（可選購）
該系列支持三款藍牙低能耗 2.4GHZ 模塊，各模塊適配專屬 APP，具體如下：
| 模塊品牌 | 系列標識 | 適配 APP | 特殊說明 |
|---|---|---|---|
| Casambi | BLE | Casambi | APP 顯示 IC 溫度，77℃觸發軟件過溫保護，需重啟恢復 |
| Silvair | SVA | Silvair | 啟動時間 2000ms，為三款中最長 |
| Tuya | TY1 | Smart Life | 配對模式為交流 / 直流電源開 - 關 - 開 - 關 - 開，調光記憶需≥5 秒 |
五、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、EN61347-1/2-13、BIS IS15885、GB19510.1/14 等認證；
電磁兼容
發射：符合 EN55015、EN61000-3-2（Class C，負載≥60%）、EN61000-3-3、GB/T 17743 等；
抗擾度：符合 EN61000-4 系列、EN61547，浪涌抗擾度線對線 2KV；
絕緣耐壓：I/P-O/P 耐壓 3.75KVAC，絕緣阻抗 I/P-O/P 為 100M Ohms / 500VDC /25℃/70% RH；
MTBF：Telcordia SR-332 標準下≥2938.9Khrs，MIL-HDBK-217F（25℃）標準下≥299.8Khrs。
六、物理與包裝參數
機身尺寸：1505335mm（LWH），單臺重量0.49Kg；
接線規格：AC/L（棕色）、AC/N（藍色）為 SJTW 18AWG×2C；Vo+（紅色）、Vo-（黑色）為 UL2464 18AWG×2C；
包裝規格：30pcs/15.7Kg/1.0CUFT。
七、應用場景
常規照明：LED 燈帶照明、室內 LED 照明、LED 裝飾燈、LED 建筑照明；
特殊場景：Class I, Division 2 類危險地點的照明燈具；
智能控制：智能照明控制系統。
八、安裝與使用注意事項
安裝前需切斷電源，電源周圍保留通風空間，與熱源保持10-15 厘米間距，避免直接陽光照射；
低輸入電壓需減額輸出，海拔超 2000 米時，無風扇設計需按3.5℃/1000 米調降工作溫度；
防水連接器需鎖緊防止進水，調光控制器需滿足 0.15mA / 臺的驅動要求；
電源為終端設備配件，EMC 受整套裝置影響，終端制造商需重新確認 EMC；
-40℃開啟電源時，設備可能進入配對模式，浸入水中時間請勿超過 30 分鐘。
關鍵問題
問題 1（產品性能與適配性）：明緯 PWM-60 IoT 系列的輸出規格有哪些，不同型號適配什么場景？
答案：該系列有 PWM-60-12/24/48 三款型號，額定功率均為 60W，分別對應 12V/5A、24V/2.5A、48V/1.25A 的輸出規格；12V/24V 型號適配低壓 LED 燈帶、小型室內裝飾照明等場景，48V 型號轉換效率最高（90%），適配功率密度更高的 LED 建筑照明、大型燈帶系統等場景，三款均適用于 Class I, Division 2 類危險地點照明。
問題 2（無線調光與模塊）：該系列的藍牙調光功能有哪些關鍵細節，不同無線模塊的核心區別是什么？
答案：核心細節：采用藍牙低能耗 2.4GHZ 協議，調光范圍 0~100%（最低 1%），無線控制距離 20 米，PWM 調光通過調整輸出電流占空比實現，固定頻率 4kHz；核心區別：①Casambi（BLE）版帶獨立軟件溫度保護（77℃觸發），APP 可顯示 IC 溫度；②Silvair（SVA）版啟動時間最長（2000ms）；③Tuya（TY1）版有專屬電源通斷配對模式，調光記憶需至少 5 秒完成，三款模塊分別適配 Casambi、Silvair、Smart Life 三款 APP。
問題 3（安裝與環境適配）：使用明緯 PWM-60 IoT 系列時，有哪些關鍵的環境與安裝限制要求？
答案：①溫度：工作外殼溫度 - 20℃~+85℃，Casambi 版 77℃觸發軟件過溫保護，海拔超 2000 米按 3.5℃/1000 米調降工作溫度；②防護：IP67 防水但浸入水中不超過 30 分鐘，避免陽光直曬；③安裝：與熱源保持 10-15cm 間距，保留通風空間，防水連接器需鎖緊；④電氣：低輸入電壓需減額輸出，調光控制器驅動電流需≥0.15mA / 臺，-40℃開機可能進入配對模式。
