明緯 PLP-60 系列是60W 單組輸出 LED 專用開關電源，含12V/24V/48V三款型號，具備主動式 PFC、輸出電流可調、自然風冷等特性，通過多項安規認證，工作溫度 - 30~+70℃，適配 LED 照明、電子字幕屏等場景，擁有短路 / 過流 / 過壓三重保護，不同型號額定電流分別為 5A/2.5A/1.3A，48V 型號額定功率 62.4W，整體 MTBF 值優異，提供 2 年保固（48V 除外），且 100% 滿載老化測試保障高信賴性。
明緯 PLP-60 系列為60W 單組輸出 LED 專用開關電源，屬于 Class 2 電源，是全球交易品項，專為 LED 照明、電子字幕屏等場景設計，經過100% 滿載老化測試，保障高信賴性，提供2 年保固（僅 48V 型號除外），且通過 EAC、UL、TUV、CSA 等多項國際國內安規及電磁兼容認證。
二、核心產品特性
電氣特性：具備主動式 PFC 功能，功率因數 PF≥0.9（75~100% 負載、115/230VAC 輸入），總諧波失真 THD<20%（輸入 115/230VAC、負載≥75%）；輸出電流值支持調節，不同型號有專屬電流調整范圍。
散熱方式：自然風冷，無額外散熱配件需求。
保護體系：具備短路、過電流、過電壓三重保護，不同保護有對應恢復 / 觸發模式，保障設備和電源安全。
通用輸入：國際通用交流輸入范圍90~264VAC，直流輸入127~370VDC，頻率范圍47~63Hz，適配全球多數電網環境。

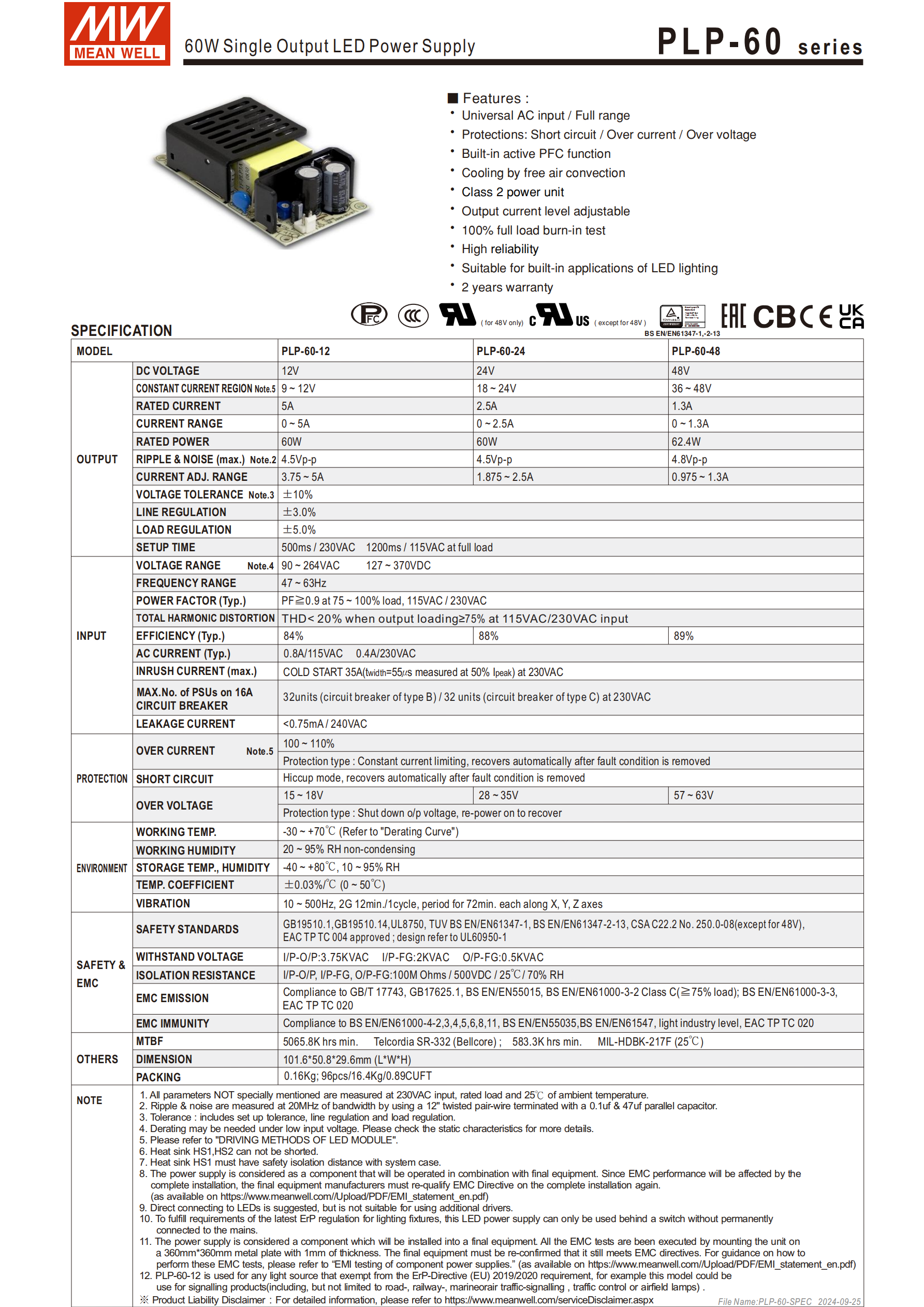

三、關鍵電氣規格（核心參數）
| 型號 | PLP-60-12 | PLP-60-24 | PLP-60-48 |
|---|---|---|---|
| 直流輸出電壓 | 12V | 24V | 48V |
| 恒電流范圍 | 9~12V | 18~24V | 36~48V |
| 額定電流 | 5A | 2.5A | 1.3A |
| 電流調整范圍 | 3.75~5A | 1.875~2.5A | 0.975~1.3A |
| 額定功率 | 60W | 60W | 62.4W |
| 紋波與噪聲（最大） | 4.5Vp-p | 4.5Vp-p | 4.8Vp-p |
| 過電壓保護值 | 15~18V | 28~35V | 57~63V |
| 典型效率 | 84% | 88% | 89% |
| 交流輸入電流（典型） | 0.8A/115VAC、0.4A/230VAC（三款通用） | ||
| 過電流保護 | 100~110%（三款通用） |
其他通用電氣參數：
電壓精度：±10%（含設定、線性、負載調整率）；
線性調整率：±3.0%，負載調整率：±5.0%；
啟動時間：滿載時500ms/230VAC、1200ms/115VAC；
浪涌電流：冷啟動最大 35A（50% Ipeak、twidth=55μs/230VAC）；
漏電流：<0.75mA /240VAC；
斷路器配置：230VAC 時，16A B/C 型斷路器可各配置 32 臺同型號電源。
四、環境與安規參數
環境工作參數
工作溫度：-30 ~ +70 ℃（需參考產品減額曲線，低輸入電壓需減額輸出）；
工作濕度：20 ~ 95% RH，無冷凝；
儲存溫濕度：-40 ~ +80 ℃、10 ~ 95% RH；
溫度系數：± 0.03%/ ℃（0 ~ 50 ℃）；
耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘。
安規與電磁兼容
安全規范：符合 GB19510.1/14、UL8750、BS EN/EN61347-1/-2-13 等；
EMC 發射：符合 GB/T 17743、GB17625.1、BS EN/EN55015 等；
EMC 抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG≥100M Ohms /500VDC/25℃/70%RH。

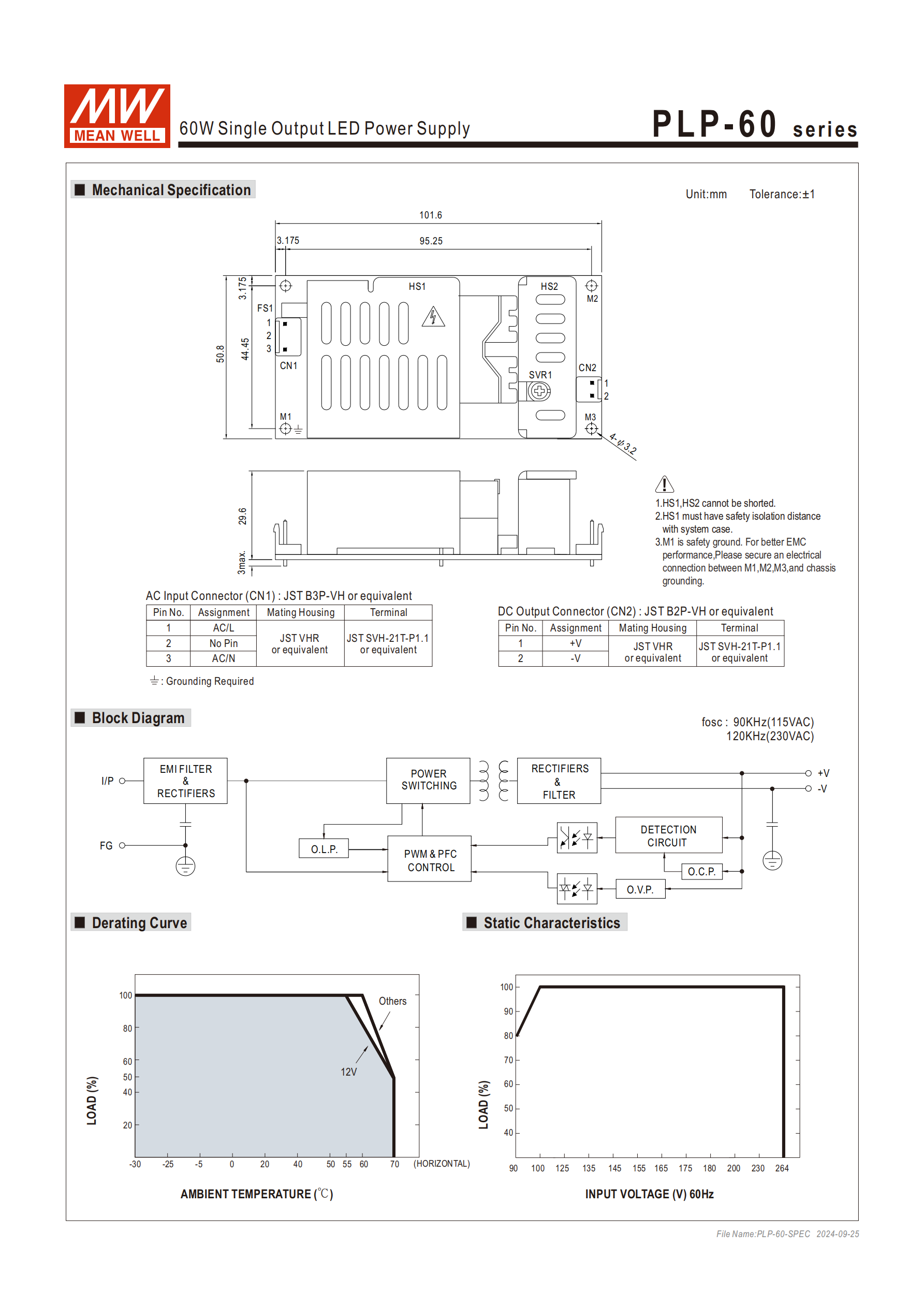

五、物理與包裝規格
機構尺寸：101.650.829.6mm (LWH)，公差 ±1mm；
單臺重量：0.16Kg；
整箱包裝：96pcs/16.4Kg/0.89CUFT；
連接器規格：
AC 交流輸入（CN1）：JST B3P-VH 或等同型號，引腳 1 為 AC/L、3 為 AC/N、2 無引腳；
DC 直流輸出（CN2）：JST B2P-VH 或等同型號，引腳為 + V、-V；
接地要求：M1 為安全地，需與底架地電氣連接，M1/M2/M3 均需接地，且滿足安規絕緣距離。
六、性能與壽命指標
MTBF（平均無故障時間）：最小值5065.8K hrs（Telcordia SR-332 標準）；最小值583.3K hrs（MIL-HDBK-217F 標準，25℃）；
工作頻率：90KHz（115VAC 輸入）、120KHz（230VAC 輸入）。
七、應用與安裝注意事項
驅動方式：建議以恒流模式 (CC) 驅動 LED，恒流區驅動器最高輸出電壓取決于終端系統配置；
安裝禁忌：散熱片 HS1、HS2不能短路，HS1 與系統機殼間必須保持安全距離；
電路連接：建議直接連接 LED，不適合外加驅動；市電與電源間僅可加一個開關，以滿足燈具最新 ErP 法規要求；
EMC 要求：電源為系統元件，終端設備制造商需對整套裝置重新進行 EMC 確認；EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上進行；
法規適配：PLP-60-12適用于 ErP 指令 (EU) 2019/2020 豁免的光源產品，如交通信號、機場燈等信號顯示產品。
關鍵問題
問題 1（產品適配性）：明緯 PLP-60 系列三款型號的核心輸出參數有何差異，分別適配何種場景？
答案：PLP-60-12 輸出 12V/5A、額定 60W，適配低電壓大電流的小型 LED 照明 / 交通信號類產品，且符合 ErP 指令豁免要求；PLP-60-24 輸出 24V/2.5A、額定 60W，適配常規 LED 照明、電子字幕屏等中壓場景；PLP-60-48 輸出 48V/1.3A、額定 62.4W，適配高壓低電流的遠距離 LED 照明等場景，三款均支持電流調節，滿足不同 LED 負載的電流需求。
問題 2（安全與保護）：明緯 PLP-60 系列的三重保護功能分別采用何種保護模式，異常后如何恢復？
答案：①過電流保護：觸發值為額定電流的 100~110%，采用恒電流限制模式，負載異常條件移除后可自動恢復；②短路保護：采用打嗝模式，異常條件移除后可自動恢復；③過電壓保護：12V/24V/48V 型號觸發值分別為 15~18V/28~35V/57~63V，采用關斷輸出電壓模式，需重啟電源后方可恢復。
問題 3（安裝與應用）：使用明緯 PLP-60 系列電源驅動 LED 時，有哪些核心的安裝和應用規范需要遵守？
答案：①驅動方式：建議采用恒流模式 (CC) 驅動，不適合外加驅動，建議直接連接 LED；②散熱與接地：散熱片 HS1/HS2 禁止短路，HS1 與機殼保持安全距離，M1/M2/M3 需與底架地做電氣連接，M1 安全地滿足安規絕緣距離；③電路與法規：市電和電源間僅可加一個開關以滿足 ErP 法規；④EMC 要求：電源為系統元件，終端設備需重新做 EMC 確認，且 EMC 測試需按指定金屬鐵板規格安裝；⑤負載與電壓：低輸入電壓時需按減額曲線減額輸出，恒流區輸出電壓由終端系統配置決定。
