明緯PLP-30 系列為 30W 單組輸出 LED 專用開關電源，含12V、24V、48V三款型號，額定功率分別為 30W、31.2W、30.24W，輸入支持90~264VAC/127~370VDC，具備恒流限制過流、打嗝模式短路、關斷重啟過壓三重自動恢復類保護，工作溫域 **-30~+70℃，尺寸為101.650.826.6mm**，安規與 EMC 符合多國標準，MTBF 最高達5126.3K hrs，專為 LED 恒流驅動設計，建議直接連接 LED 且需在市電與電源間加開關滿足 ErP 法規。

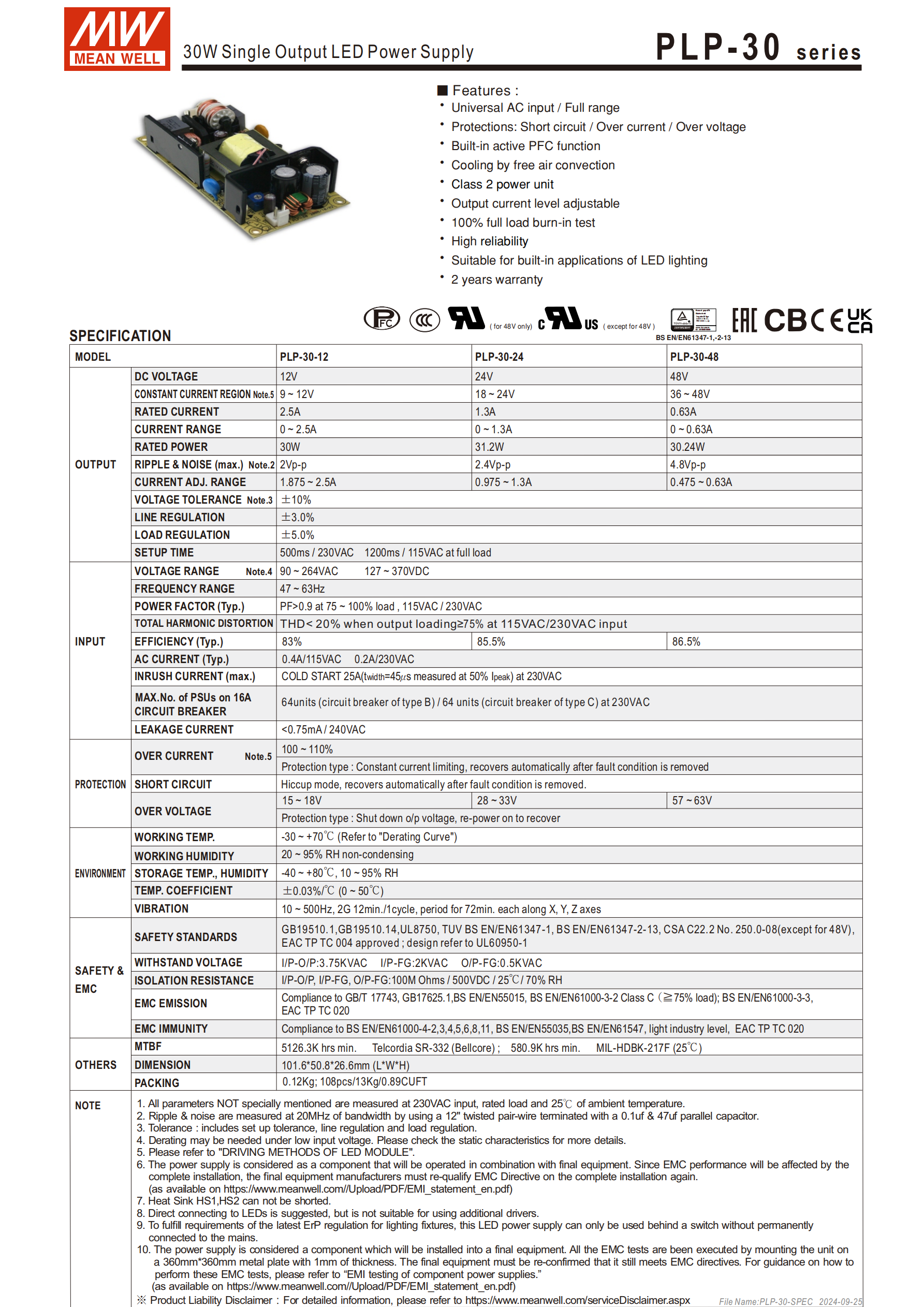

本文檔為明緯PLP-30 系列 30W 單組輸出 LED 開關電源的技術規格書，涵蓋產品電氣、環境、安規、機構、使用規范等全維度參數，核心為 LED 專用恒流驅動設計，以下為分點詳細總結：
一、產品基礎型號與核心輸出參數
該系列分12V、24V、48V三款核心型號，輸出為直流恒流 / 恒壓模式，關鍵輸出參數如下表，所有未特別說明參數均在230VAC 輸入、額定負載、25℃ 環境下測量：
| 型號 | PLP-30-12 | PLP-30-24 | PLP-30-48 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 48V |
| 恒電流范圍 | 9~12V | 18~24V | 36~48V |
| 額定電流 | 2.5A | 1.3A | 0.63A |
| 額定功率 | 30W | 31.2W | 30.24W |
| 紋波與噪聲（最大） | 2Vp-p | 2.4Vp-p | 4.8Vp-p |
| 電流調整范圍 | 1.875~2.5A | 0.975~1.3A | 0.475~0.63A |
| 過壓保護值 | 15~18V | 28~33V | 57~63V |
| 通用輸出指標：電壓精度 **±10%，線性調整率±3.0%，負載調整率±5.0%**。 |
二、輸入電氣性能
輸入電壓：支持90~264VAC交流或127~370VDC直流，低輸入電壓需按靜態特性曲線減額輸出；
頻率范圍：47~63Hz；
啟動時間：滿載時500ms/230VAC、1200ms/115VAC；
功率因數：PF>0.9（75~100% 負載時），總諧波失真THD<20%（輸入 115/230VAC、負載≥75% 時）；
效率：典型值分別為 83%、85.5%、86.5%，48V 機型效率最高達 86.5%；
交流電流：典型值0.4A/115VAC、0.2A/230VAC，浪涌電流最大25A/230VAC（冷啟動，50% Ipeak，twidth=45μs）；
漏電流：<0.75mA/240VAC，230VAC 下 16A 斷路器可配置同型號電源64 臺（B/C 型均適用）。
三、三重保護功能（均帶自動恢復 / 重啟特性）
過電流保護：保護閾值為100~110% 額定電流，采用恒電流限制模式，負載異常移除后自動恢復；
短路保護：采用打嗝模式，短路異常條件移除后自動恢復；
過電壓保護：直接關斷輸出電壓，需重啟電源恢復，不同型號對應專屬保護電壓值（見表一）。
四、環境工作參數
工作溫度：-30~+70℃（需參考產品減額曲線，溫度變化影響負載輸出）；
工作濕度：20~95%RH，無冷凝要求；
儲存溫濕度：-40~+80℃、10~95%RH；
溫度系數：±0.03%/℃（0~50℃區間）；
耐振動：10~500Hz、2G，12 分鐘 / 周期，X/Y/Z 軸各測試 72 分鐘。
五、安規與電磁兼容（EMC）
安全規范：通過GB19510.1/14、UL8750、TUV BS EN61347等多國認證（48V 型號除外 CSA C22.2 No.250.0-08），設計參照 UL60950-1、EAC TP TC 004；
耐壓指標：輸入 - 輸出3.75KVAC，輸入 - 接地2KVAC，輸出 - 接地0.5KVAC；
絕緣阻抗：輸入 - 輸出、輸入 - 接地、輸出 - 接地均 **≥100M Ohms**（500VDC、25℃、70% RH 條件下）；
EMC 要求：發射符合 GB/T17743、BS EN55015 等標準，抗擾度符合 BS EN61000-4 系列標準；電源為系統元件，需結合終端設備重新做 EMC 確認，測試需安裝在 1mm 厚、360*360mm 金屬鐵板上。

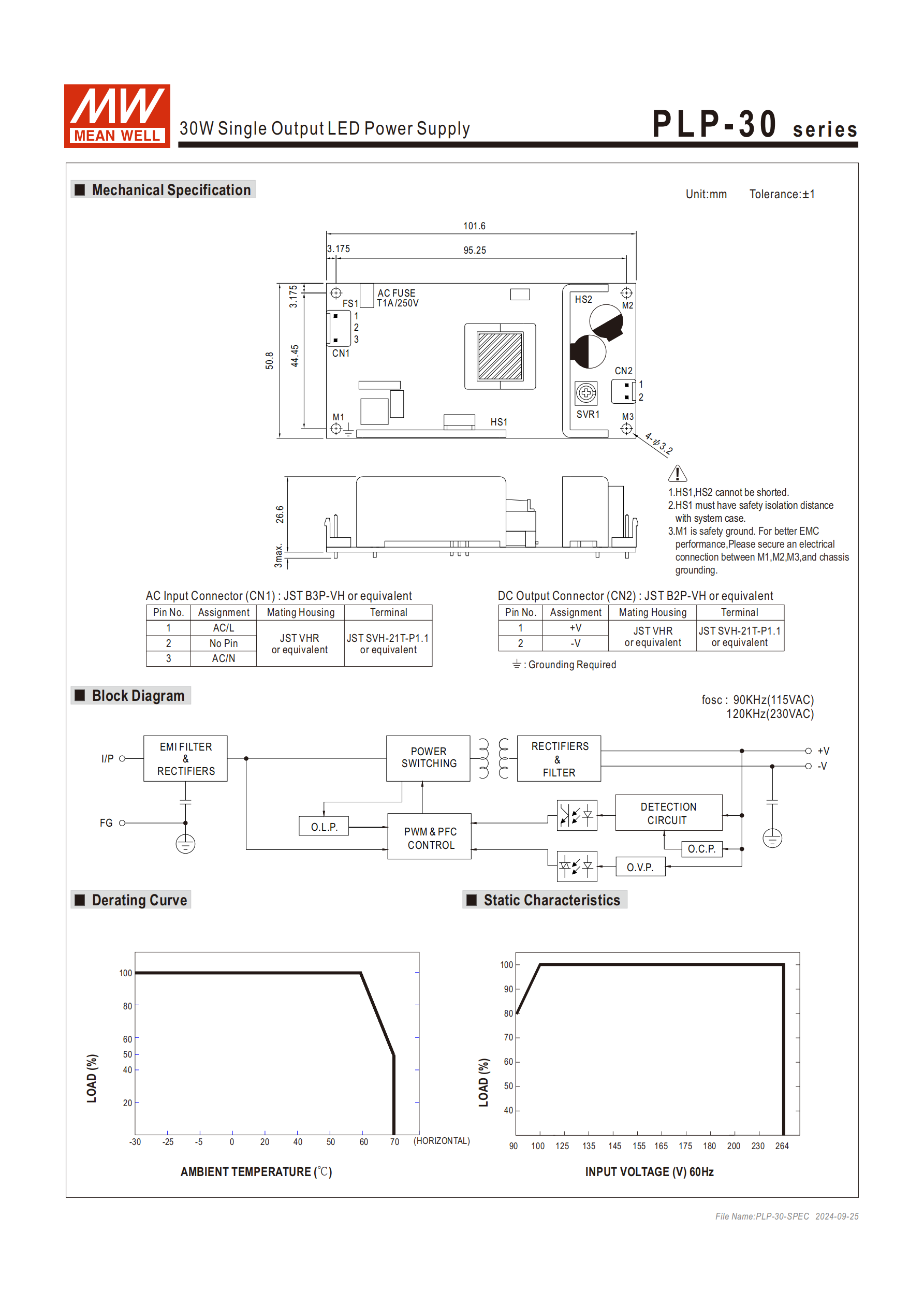

六、機構尺寸與連接規范
產品尺寸：101.650.826.6mm（LWH），公差 ±1mm，凈重0.12Kg；
連接器規格：
交流輸入（CN1）：JST B3P-VH 或等同型號，引腳 1 為 AC/L、引腳 2 無針、引腳 3 為 AC/N；
直流輸出（CN2）：JST B2P-VH 或等同型號，引腳 1 為 + V、引腳 2 為 - V；
端子適配：JST VHR/SVH-21T-P1.1 或同等級品；
接地要求：M1 為安全地，M1、M2、M3 需與底架地做電氣連接，保障 EMC 特性與安規絕緣距離；
散熱要求：散熱片HS1、HS2 嚴禁短路，HS1 與系統機殼需保持規定距離。
七、使用設計與壽命指標
LED 驅動：建議恒流模式（CC） 驅動 LED，恒流區最高輸出電壓由終端系統配置決定，建議直接連接 LED，不適合外加驅動；
法規要求：市電與 LED 電源間需加開關，滿足燈具最新ErP 法規；
壽命（MTBF）：Telcordia SR-332 標準下最小 5126.3K hrs，MIL-HDBK-217F（25℃）標準下最小 580.9K hrs；
工作頻率：115VAC 時90KHz，230VAC 時120KHz。
八、包裝與其他
包裝規格：108pcs/13Kg/0.89CUFT；
紋波噪聲測量：采用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
產品免責與 EMC 指導：可參考明緯官網對應鏈接。
關鍵問題
問題 1（產品應用適配）：PLP-30 系列 LED 電源的核心驅動要求是什么，使用時需規避哪些操作？
答案：核心驅動要求為建議采用恒流模式（CC）驅動 LED，恒流區最高輸出電壓由終端系統配置決定；使用時需規避：①不可為 LED 外加驅動，建議電源直接連接 LED；②散熱片 HS1、HS2 嚴禁短路；③低輸入電壓時不可滿負載輸出，需按靜態特性曲線減額；④必須在市電與電源之間加裝開關，否則無法滿足燈具 ErP 法規要求。
問題 2（性能與保護）：PLP-30 系列的核心保護功能有哪些，各保護模式的特性和恢復方式是什么？
答案：核心具備過電流、短路、過電壓三重保護，均為 LED 應用專屬設計，特性與恢復方式如下：①過電流保護：閾值為額定電流的 100~110%，采用恒電流限制模式，負載異常移除后自動恢復；②短路保護：采用打嗝模式，短路異常消除后自動恢復；③過電壓保護：直接關斷輸出電壓，需重啟電源才能恢復，12V/24V/48V 型號對應過壓保護值分別為 15~18V、28~33V、57~63V。
問題 3（安規與 EMC）：PLP-30 系列的 EMC 相關要求有哪些，終端設備制造商需注意什么？
答案：該系列 EMC 發射符合 GB/T17743、GB17625.1、BS EN55015 等標準，抗擾度符合 BS EN61000-4 系列、BS EN55035 等標準；終端設備制造商需注意：①電源僅為系統內元件，EMC 受整套裝置影響，必須對整套終端設備重新進行 EMC 確認；②EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 的金屬鐵板上進行；③可參考明緯官網《組件電源供應器的 EMI 測試》文檔獲取 EMC 測試操作指導。
