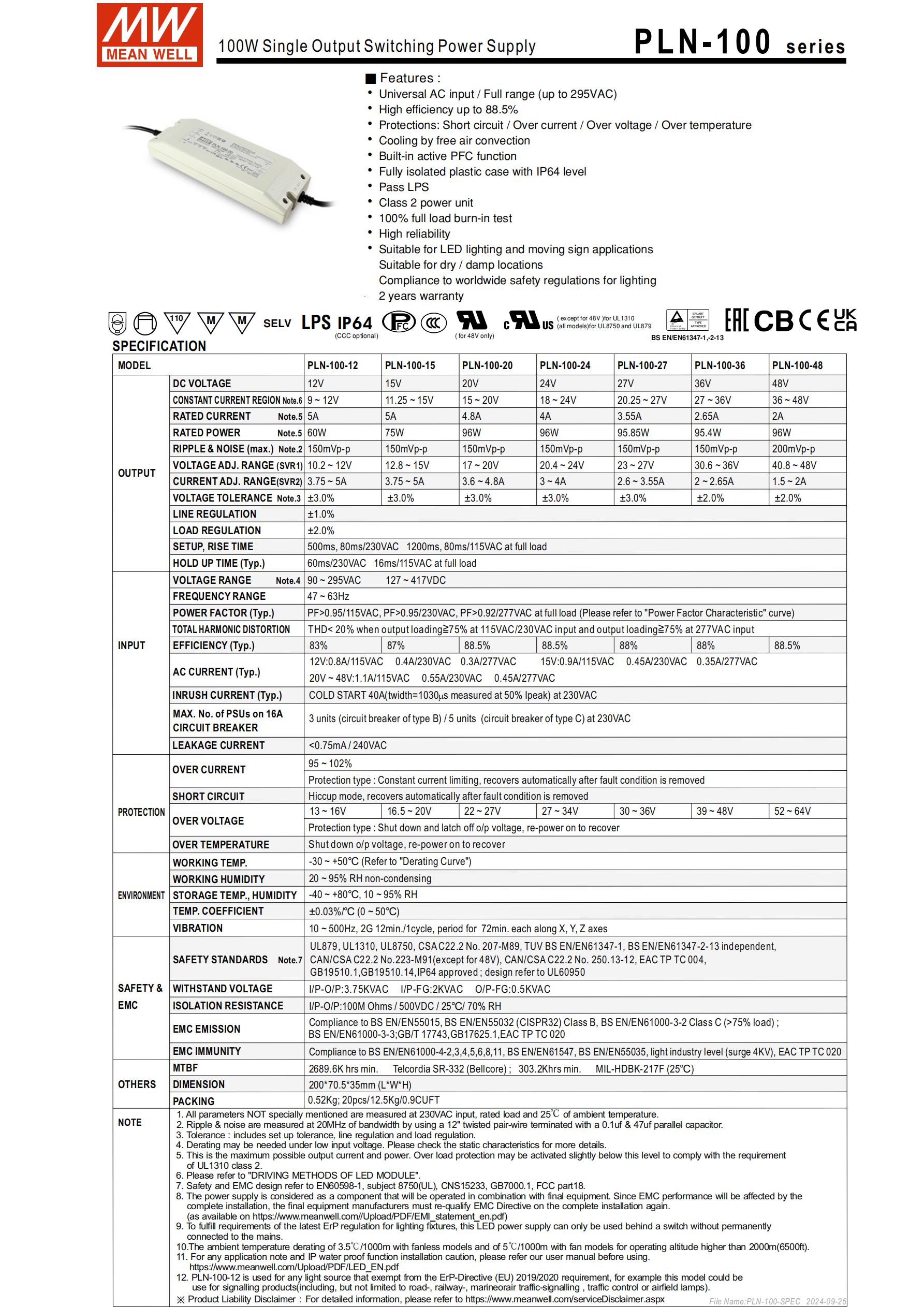

明緯 PLN-100 系列 100W 單組輸出開關電源為 LED 照明、電子字幕屏等場景設計，具備90~295VAC 全范圍交流輸入能力，效率最高達88.5%，擁有IP64 密封塑膠外殼且通過 LPS 限功率電源測試，支持恒壓 + 恒流雙驅動模式；全系列含 7 種電壓型號，覆蓋 12V~48V，配備短路、過流等四重保護且支持自然風冷，帶主動式 PFC 功能（PF 最高 > 0.95），經 100% 滿載老化測試，提供2 年保固，工作溫度范圍 **-30~+50℃，尺寸統一為20070.535mm**，可適配干燥 / 潮濕環境，符合全球多項照明設備安全與電磁兼容規范。
一、產品核心定位與基礎特性
明緯 PLN-100 系列為100W 單組輸出開關電源，主打 LED 照明、電子字幕屏等應用，可在干燥 / 潮濕環境下使用，是通過 LPS 限功率電源測試的 Class 2 電源，核心特性如下：
輸入：90~295VAC 國際通用全范圍交流輸入，也支持 127~417VDC 直流輸入，頻率 47~63Hz；
能效：效率最高達88.5%（20V/24V/48V 型號），不同電壓型號能效略有差異；
防護：IP64 等級密封塑膠外殼，具備短路、過電流、過電壓、過溫度四重保護，保護模式均支持異常移除后自恢復（過溫為重啟恢復）；
散熱與功率因數：自然風冷，搭載主動式 PFC 功能，滿載時 PF>0.95（115/230VAC）、PF>0.92（277VAC），總諧波失真 THD<20%（負載> 75% 時）；
可靠性：經100% 滿載老化測試，提供2 年保固，MTBF 最低達 2689.6K hrs（Telcordia SR-332 標準）；
驅動模式：支持恒壓 (CV)+ 恒流 (CC) 雙模式，可直接驅動 LED（恒流）或搭配驅動器驅動（恒壓）。
二、全系列電氣規格（7 款型號）
核心電壓型號覆蓋 12V~48V，額定功率 60W~96W，關鍵參數如下表，所有未特別說明參數均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | PLN-100-12 | PLN-100-15 | PLN-100-20 | PLN-100-24 | PLN-100-27 | PLN-100-36 | PLN-100-48 |
|---|---|---|---|---|---|---|---|
| 直流輸出電壓 | 12V | 15V | 20V | 24V | 27V | 36V | 48V |
| 額定電流 | 5A | 5A | 4.8A | 4A | 3.55A | 2.65A | 2A |
| 額定功率 | 60W | 75W | 96W | 96W | 95.85W | 95.4W | 96W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p |
| 電壓調整范圍 | 10.2~12V | 12.8~15V | 17~20V | 20.4~24V | 23~27V | 30.6~36V | 40.8~48V |
| 電流調整范圍 | 3.75~5A | 3.75~5A | 3.6~4.8A | 3~4A | 2.6~3.55A | 2~2.65A | 1.5~2A |
| 電壓精度 | ±3.0% | ±3.0% | ±3.0% | ±3.0% | ±2.0% | ±2.0% | ±1.0% |
| 效率（典型） | 83% | 87% | 88.5% | 88.5% | 88% | 88% | 88.5% |
其他電氣關鍵參數：
過電壓保護閾值：12V 型號 13~16V，48V 型號 52~64V，其余型號按電壓梯度遞增；
過電流保護：95~102% 恒電流限制，異常移除后自動恢復；
漏電流：<0.75mA/240VAC；
浪涌電流：冷啟動 40A（50% IPeak，width=1030us）/230VAC；
啟動 / 保持時間：230VAC 下啟動 500ms、保持 60ms，115VAC 下啟動 1200ms、保持 16ms（滿載）。
三、環境與物理參數
環境適應性
工作溫度：-30~+50℃（海拔超過 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40 ~ +80℃，10 ~95% RH；
物理規格
尺寸：20070.535mm（LWH），機殼型號 955A，公差 ±1mm；
重量：?jiǎn)闻_(tái)0.52Kg，整箱 20pcs/12.5Kg/0.9CUFT；
接線：標配 SVT 18AWG 線材，AC/L（棕色）、AC/N（藍色）、FG（綠黃）、+V（紅色）、-V（黑色），區分 2C/3C 線材；

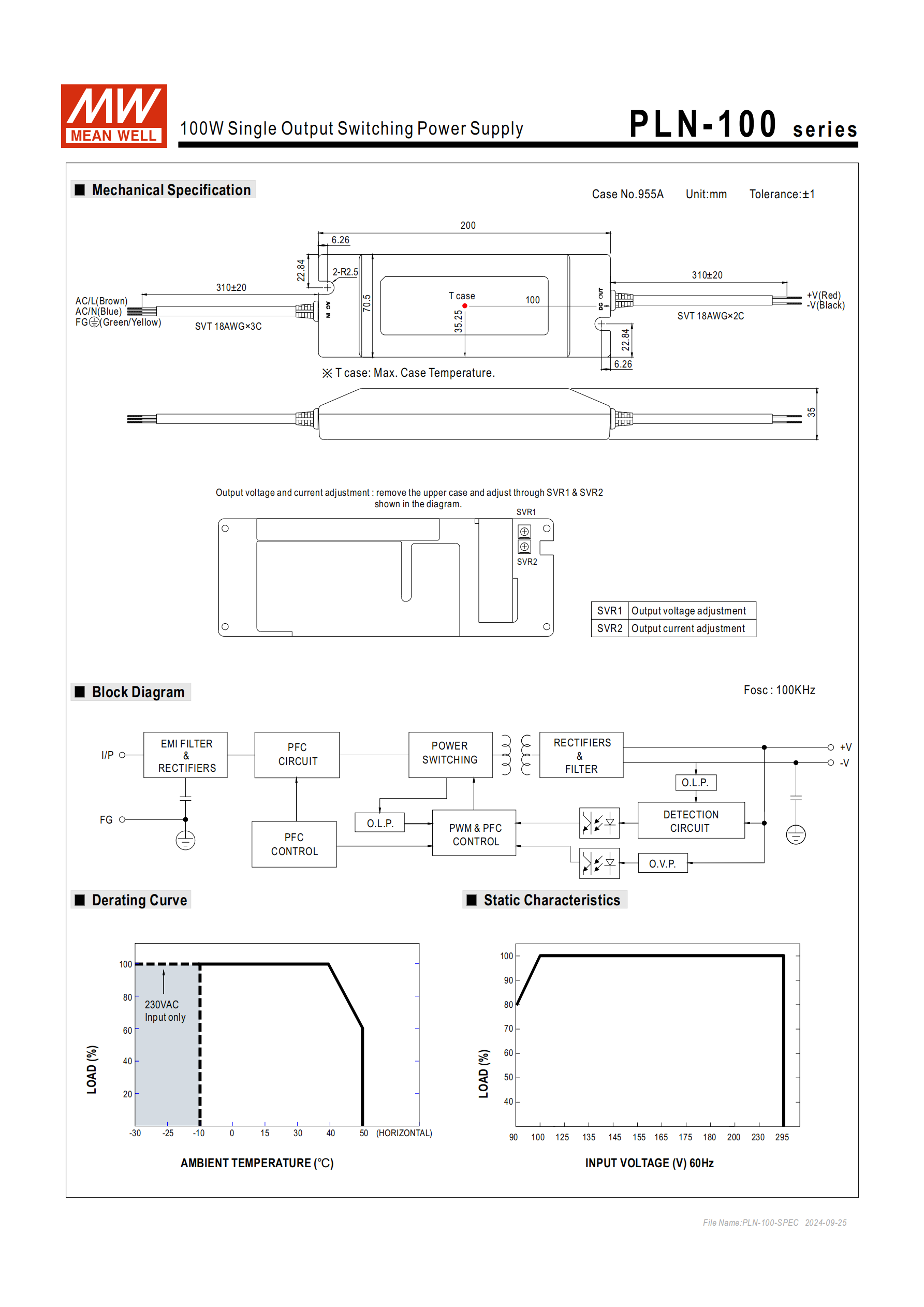

調整方式：移走上蓋，通過SVR1 調整輸出電壓、SVR2 調整輸出電流。
四、安規與電磁兼容認證
產品符合全球多項照明設備安全與 EMC 規范，核心認證如下：
安全規范：UL879、UL1310、UL8750、CSA C22.2、TUV BS EN/EN61347-1/2-13、GB19510.1/14、IP64 等，48V 型號除外部分 CSA 規范；
電磁兼容（EMC）
發射：符合 BS EN/EN55015、BS EN/EN55032（CISPR32）Class B、GB/T 17743、GB17625.1 等；
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547、輕工業標準（浪涌 4KV）等；
耐壓與絕緣：I/P-O/P 3.75KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC；絕緣阻抗 I/P-O/P 100M Ohms/500VDC（25℃/70% RH）。
五、應用與設計注意事項
適用場景：LED 照明、電子字幕屏，干燥 / 潮濕環境，PLN-100-12 適配 EU EP 指令 2019/2020 豁免的光源（如交通信號、機場燈）；
驅動方式：LED 可直接驅動（恒流區）或搭配驅動器（恒壓區），恒流區輸出電壓取決于終端系統配置；
電路配置：230VAC 時，16A B 型斷路器可接 3 臺、C 型可接 5 臺同型號電源；
EMC 說明：電源為元件級，與終端設備結合后需制造商重新確認 EMC；
安裝要求：市電與 LED 電源間需加開關以滿足最新 EP 法規；
測試標準：紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試。
關鍵問題
問題 1（產品選型與應用）：PLN-100 系列各型號的額定功率和核心適配場景有何差異，哪款型號效率最高？
答案：PLN-100 系列 7 款型號額定功率覆蓋 60W~96W，其中 PLN-100-12 為 60W、PLN-100-15 為 75W，其余 20V/24V/27V/36V/48V 型號均在 95.4W~96W 之間；核心適配場景均為 LED 照明、電子字幕屏，其中PLN-100-12額外適配 EU EP 指令 2019/2020 豁免的光源產品（如公路 / 鐵路 / 海上交通信號、機場燈）；PLN-100-20/24/48V 型號效率最高，達 88.5%。
問題 2（使用與調試）：PLN-100 系列如何調整輸出電壓和電流，使用時的環境溫度降額規則是什么？
答案：調整方式為移走電源上蓋，通過機身標注的SVR1 旋鈕調整輸出電壓、SVR2 旋鈕調整輸出電流，各型號有固定的電壓 / 電流調整范圍；環境溫度降額規則為海拔高度超過 2000 米（6500 英尺）時，該無風扇機型的允許工作環境溫度按 ** 每 1000 米下降 3.5℃** 的比例縮減，基礎工作溫度范圍為 - 30~+50℃。
問題 3（保護與可靠性）：PLN-100 系列具備哪些保護功能，各保護模式的恢復方式是什么，產品的可靠性核心指標有哪些？
答案：產品具備短路、過電流、過電壓、過溫度四重保護功能；各保護恢復方式為：過電流為恒電流限制，負載異常移除后自動恢復；短路為打嗝模式，異常移除后自動恢復；過電壓為電壓閾值保護，異常移除后自動恢復；過溫度為關斷輸出電壓，需重啟后恢復。產品可靠性核心指標包括：經100% 滿載老化測試，提供2 年保固，MTBF（平均無故障時間）最低達2689.6K hrs（Telcordia SR-332 標準），另按 MIL-HDBK-2217F 標準測試最低為 303.2K hrs（25℃）。
