明緯 PLN-60 系列 60W 單組輸出 LED 開關電源為國際通用全范圍交流輸入的高可靠性電源，輸入覆蓋90~295VAC/127~417VDC，效率最高達89%，具備IP64密封塑膠外殼、主動式 PFC 功能且通過 LPS 測試，屬于 Class 2 電源；擁有短路 / 過電流 / 過電壓 / 過溫度四重保護，內置可調 OCP 值的恒電流限制電路，支持自然風冷，工作溫度為 **-30~+50℃，提供 2 年保固；包含 12V/15V/20V/24V/27V/36V/48V 七種輸出規格，額定功率均約 60W，可通過內部電位器調整輸出電壓和電流，適用于 LED 照明、電子字幕屏等場景，也可在干 / 潮濕環境下使用，且通過多項國際安規與電磁兼容認證，MTBF 值最高達3445.2K hrs**。

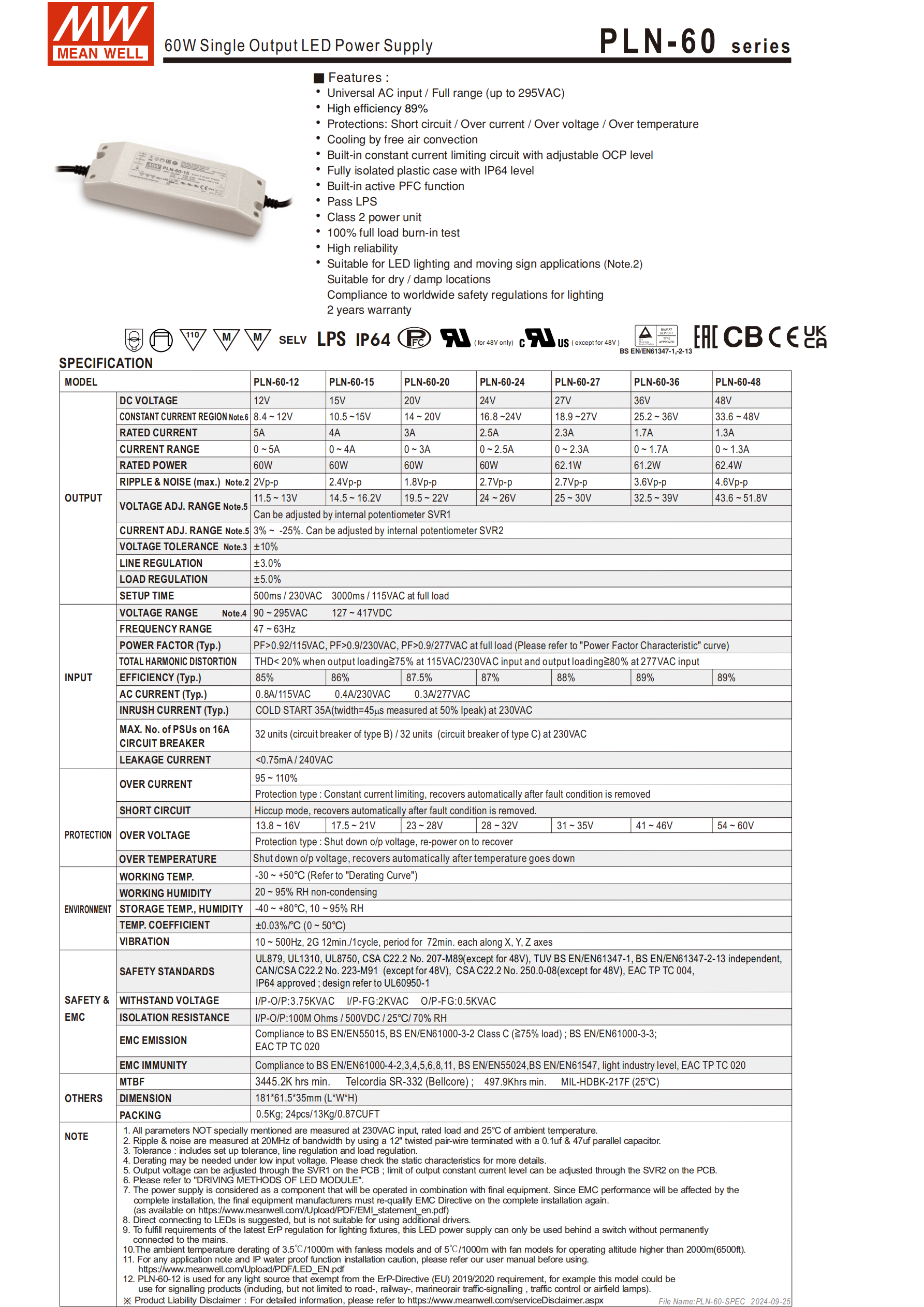

本文檔為明緯PLN-60 系列 60W 單組輸出 LED 開關電源的技術規格書，詳細介紹了該系列電源的核心特性、電氣規格、環境參數、安規認證、應用要求等內容，是該電源選型、安裝、使用的核心參考依據，以下為分點詳細總結：
一、核心產品特性
輸入輸出：支持國際通用全范圍交流輸入，電壓覆蓋 90~295VAC 或 127~417VDC，頻率 47~63Hz；為單組輸出設計，提供 7 種直流輸出電壓規格，額定功率均約 60W，滿足不同 LED 應用的供電需求。
性能優勢：效率最高達89%，具備主動式 PFC 功能，滿載時 115VAC 下 PF>0.92、230VAC/277VAC 下 PF>0.9；通過LPS（限功率電源）測試，屬于Class 2 電源，總諧波失真 THD<20%（特定負載條件下）。
防護與結構：采用密封塑膠外殼，滿足IP64防塵防水等級；支持自然風冷，無需額外散熱配件；尺寸為18161.535mm（LWH），體積小巧易安裝。
保護功能：配備四重保護，分別為短路、過電流、過電壓、過溫度保護，短路為打嗝模式、過溫為關閉輸出模式，異常條件移除后均可自動恢復，過流保護閾值為 95~110%。
品質與保固：經過100% 滿載老化測試，產品高信賴性；提供2 年保固，MTBF 值最低為 497.9K hrs（MIL-HDBK-217F/25℃）、最高達3445.2K hrs（Telcordia SR-332）。
調節功能：內置可調 OCP 值的恒電流限制電路，可通過 PCB 上的電位器SVR1 調整輸出電壓、SVR2 調整輸出電流，電壓調整范圍因規格而異，電流可在 3%~-25% 范圍內調節。
二、關鍵電氣規格
該系列共 7 種型號，核心輸出參數如下表，所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | 直流輸出電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| PLN-60-12 | 12V | 5A | 60W | 8.4~12V | 2Vp-p | 11.5~13V |
| PLN-60-15 | 15V | 4A | 60W | 10.5~15V | 2.4Vp-p | 14.5~16.2V |
| PLN-60-20 | 20V | 3A | 60W | 14~20V | 1.8Vp-p | 19.5~22V |
| PLN-60-24 | 24V | 2.5A | 60W | 16.8~24V | 2.7Vp-p | 24~26V |
| PLN-60-27 | 27V | 2.3A | 62.1W | 18.9~27V | 2.7Vp-p | 25~30V |
| PLN-60-36 | 36V | 1.7A | 61.2W | 25.2~36V | 3.6Vp-p | 32.5~39V |
| PLN-60-48 | 48V | 1.3A | 62.4W | 33.6~48V | 4.6Vp-p | 43.6~51.8V |
| 其他核心電氣參數： |
電壓精度 **±10%**（含設定誤差、線性 / 負載調整率），線性調整率 ±3.0%、負載調整率 ±5.0%；
啟動時間：500ms（230VAC 滿載）、3000ms（115VAC 滿載）；
交流輸入電流：0.8A/115VAC、0.4A/230VAC、0.3A/277VAC；
浪涌電流：冷啟動 35A（230VAC，50% Ipeak 下 twidth=45μs）；
漏電流：<0.75mA / 240VAC；
過電壓保護閾值：12V 型號 13.8~16V，48V 型號 54~60V（其余型號按電壓比例遞增）。
三、環境與物理參數
工作環境：工作溫度 **-30~+50℃**（海拔超 2000 米時，按 3.5℃/1000m 比例降低工作溫度）；工作濕度 20~95% RH，無冷凝；溫度系數 ±0.03%/℃（0~50℃）。
儲存環境：儲存溫度 - 40~+80℃，儲存濕度 10~95% RH，無冷凝要求。
耐振動：10~500Hz、2G 振動強度，12 分鐘 / 周期，X、Y、Z 軸各測試 72 分鐘。
物理與包裝：單臺重量 0.5Kg，整箱 24 臺，總重 13Kg，體積 0.87CUFT；16A 斷路器在 230VAC 下可配置同型號電源32 臺（B/C 型均支持）。
四、安規與電磁兼容
安全規范：通過 UL879、UL1310、UL8750、TUV BS EN/EN61347-1/2-13 等多項國際認證（48V 型號認證略有差異）；
絕緣參數：耐壓為 I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH；
電磁兼容：發射符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（≥75% 負載）等標準；抗擾度符合 BS EN/EN61000-4-2/3/4 等標準，同時滿足輕工業標準與 EAC TP TC 020。
五、應用與使用要求
適用場景：適用于LED 照明、電子字幕屏，可在干燥 / 潮濕環境下使用；PLN-60-12 適用于 EU 2019/2020 ErP 指令豁免的光源，如公路 / 鐵路 / 海上交通信號、機場燈等；
接線與安裝：輸入線為 SVT 18AWG×3C（FG 綠滾黃、AC/L 棕色、AC/N 藍色），輸出線為 SVT 18AWG×2C（+V 紅色、-V 黑色）；建議直接連接 LED，不適合外加驅動；市電與電源間需加開關，以滿足燈具最新 ErP 法規要求；
參數調整：移走電源上蓋，通過圖示位置的 SVR1（調電壓）、SVR2（調電流）進行參數調節；
特殊說明：低輸入電壓下需減額輸出（參考靜態特性曲線）；電源作為元件與終端設備結合時，終端制造商需重新確認整套裝置的 EMC；IP64 防塵防水的安裝注意事項需參考官方使用手冊。
六、其他關鍵說明
紋波和噪聲測量需使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在 20MHZ 帶寬下進行；

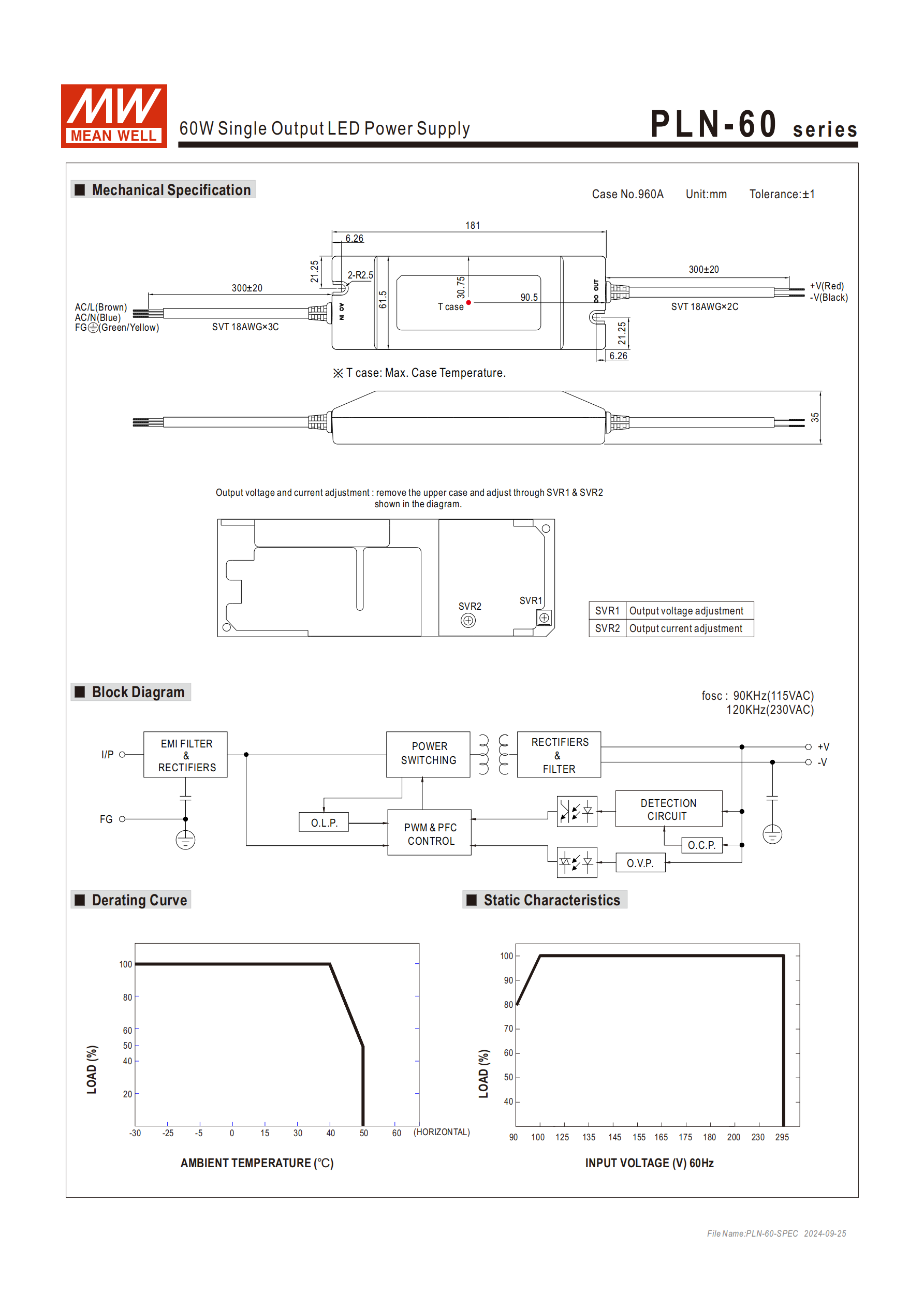

產品方框圖顯示其核心電路包含電磁濾波 / 整流、PWM&PFC 控制、各類保護電路等，工作頻率 90KHz（115VAC）、120KHz（230VAC）；
提供減額曲線、功率因素特性曲線、效率曲線等，為不同輸入 / 負載 / 溫度下的使用提供參考。
關鍵問題
問題 1（產品選型類）：PLN-60 系列電源有哪些輸出規格，核心功率與電流參數有何特點？
答案：該系列有 7 種輸出規格，分別為 12V/15V/20V/24V/27V/36V/48V；核心特點為額定功率均約 60W（27V/36V/48V 型號略超，分別為 62.1W/61.2W/62.4W），額定電流隨輸出電壓升高呈反比例降低（12V 為 5A，48V 為 1.3A），且所有型號均支持對應電壓范圍的恒流輸出，可通過 SVR2 調整電流限制值。
問題 2（安裝使用類）：PLN-60 系列電源在安裝和使用時需遵守哪些關鍵要求？
答案：① 安裝環境：工作溫度 - 30~+50℃，超 2000 米海拔需按 3.5℃/1000m 降額，工作濕度 20~95% RH 無冷凝；② 接線與驅動：建議直連 LED不外加驅動，市電與電源間必須加開關以滿足 ErP 法規；③ 參數調整：移走上蓋通過 SVR1 調電壓、SVR2 調電流，低輸入電壓下需參考曲線減額輸出；④ EMC 要求：電源與終端設備結合后，終端制造商需重新確認整套裝置的 EMC；⑤ 防護安裝：IP64 的防塵防水安裝注意事項需參考官方使用手冊。
問題 3（性能與防護類）：PLN-60 系列電源的核心性能優勢和保護功能分別是什么，防護等級與可靠性如何？
答案：① 核心性能優勢：國際通用全范圍輸入（90~295VAC/127~417VDC），效率最高 89%，具備主動式 PFC（PF>0.92/115VAC），通過 LPS/Class 2 測試，THD<20%（特定負載）；② 保護功能：配備短路、過電流、過電壓、過溫度四重保護，短路為打嗝模式、過溫為關閉輸出模式，異常移除后均可自動恢復，過流保護閾值 95~110%；③ 防護與可靠性：外殼為 IP64 密封塑膠，自然風冷；經過 100% 滿載老化測試，2 年保固，MTBF 最高達 3445.2K hrs，可在干 / 潮濕環境下使用，通過多項國際安規與 EMC 認證
