明緯 PLN-45 系列是45W 單組輸出 LED 專用開關電源，擁有 7 種不同直流輸出電壓型號，具備IP64 防護等級、主動式 PFC 功能和LPS 限功率電源認證，交流輸入覆蓋90~295VAC寬范圍，內置恒電流限制電路且電壓 / 電流可通過內部電位器調節，配備短路 / 過流 / 過壓 / 過溫四重保護，工作溫度為 **-30~+50℃，通過多項國際安規與電磁兼容認證，MTBF 值最低達3444.5K hrs**，適用于 LED 照明、電子字幕屏等場景，提供 2 年保固（48V 型號除外）。

明緯 PLN-45 系列為45W 單組輸出 LED 專用開關電源，是滿足全球照明設備安全規范的 Class 2 電源，通過 LPS 限功率電源測試與 IP64 密封塑膠外殼防護認證，核心特性如下：

  1. 輸入：國際通用全范圍交流輸入 90~295VAC（亦可直流 127~417VDC 輸入），頻率 47~63Hz；

  2. 功能：內置可調 OCP 值的恒電流限制電路、主動式 PFC 功能，功率因數滿載時 PF>0.92（115VAC）/PF>0.9（230VAC/277VAC）；

  3. 測試與品質：經過100% 滿載老化測試，高信賴性，MTBF 值最低達3444.5K hrs（Telcordia SR-332 標準）；

  4. 冷卻與防護：自然風冷，具備短路 / 過電流 / 過電壓 / 過溫度四重保護；

  5. 保固與應用：提供2 年保固（48V 型號除外），適用于 LED 照明、電子字幕屏等場景。

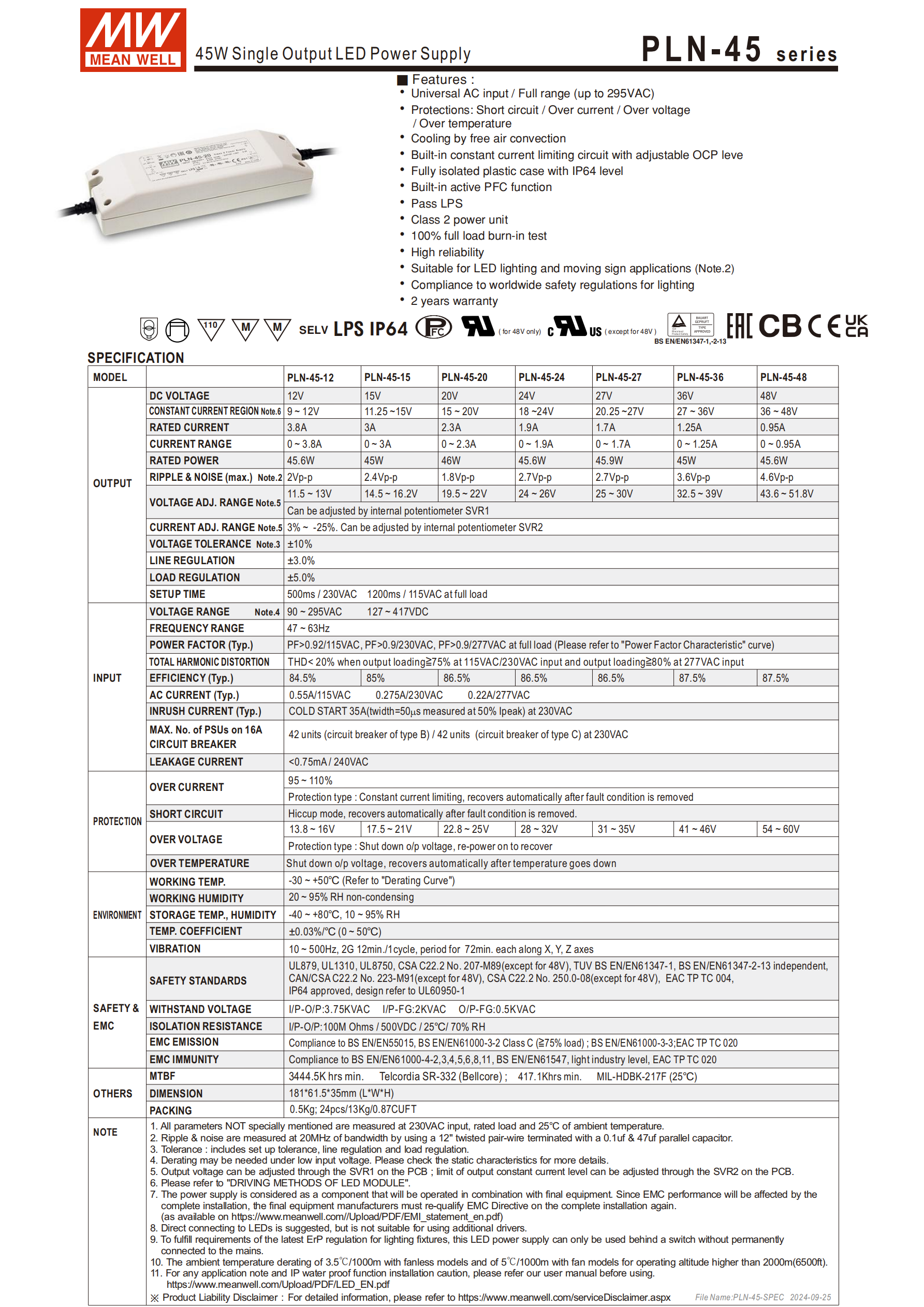

二、輸出電氣規格（7 款型號核心參數）

該系列共 7 款型號，輸出直流電壓覆蓋 12V~48V，各型號額定功率均約 45W，核心輸出參數如下表：


型號直流電壓額定電流額定功率紋波與噪聲（最大）電壓調整范圍
PLN-45-1212V3.8A45.6W2Vp-p11.5~13V
PLN-45-1515V3A45W2.4Vp-p14.5~16.2V
PLN-45-2020V2.3A45.6W1.8Vp-p19.5~22V
PLN-45-2424V1.9A46W2.7Vp-p24~26V
PLN-45-2727V1.7A45.9W2.7Vp-p25~30V
PLN-45-3636V1.25A45W3.6Vp-p32.5~39V
PLN-45-4848V0.95A45.6W4.6Vp-p43.6~51.8V

輸出調整特性：

  1. 電壓精度 ±10%，線性調整率 ±3.0%，負載調整率 ±5.0%；

  2. 輸出電壓可通過內部電位器SVR1調整，輸出恒電流限制值可通過內部電位器SVR2調整（調整范圍 3%~-25%）；

  3. 恒電流范圍覆蓋各型號電壓的 75%~100%（如 12V 型號為 9~12V）。

三、輸入電氣關鍵參數

  1. 功率因數：滿載時PF>0.92/115VAC、PF>0.9/230VAC、PF>0.9/277VAC；

  2. 總諧波失真：THD<20%（115/230VAC 輸入負載≥75%；277VAC 輸入負載≥80%）；

  3. 效率：典型值84.5%~87.5%（12V 為 84.5%，36V/48V 達 87.5%）；

  4. 交流電流：典型值 0.55A/115VAC、0.22A/277VAC，浪涌電流最大冷啟動 35A/230VAC；

  5. 漏電流：<0.75mA / 240VAC；

  6. 啟動時間：500ms/230VAC、1200ms/115VAC（滿載狀態）。

四、保護功能詳情

各保護模式分工明確，恢復機制不同，具體如下：

  1. 過電流保護：恒電流限制模式，負載異常條件移除后自動恢復；

  2. 短路保護：打嗝模式，異常條件移除后自動恢復；

  3. 過電壓保護：直接關閉輸出電壓，需重啟后恢復（保護電壓 13.8V~60V，依型號不同）；

  4. 過溫度保護：關閉輸出電壓，待溫度下降后自動恢復。

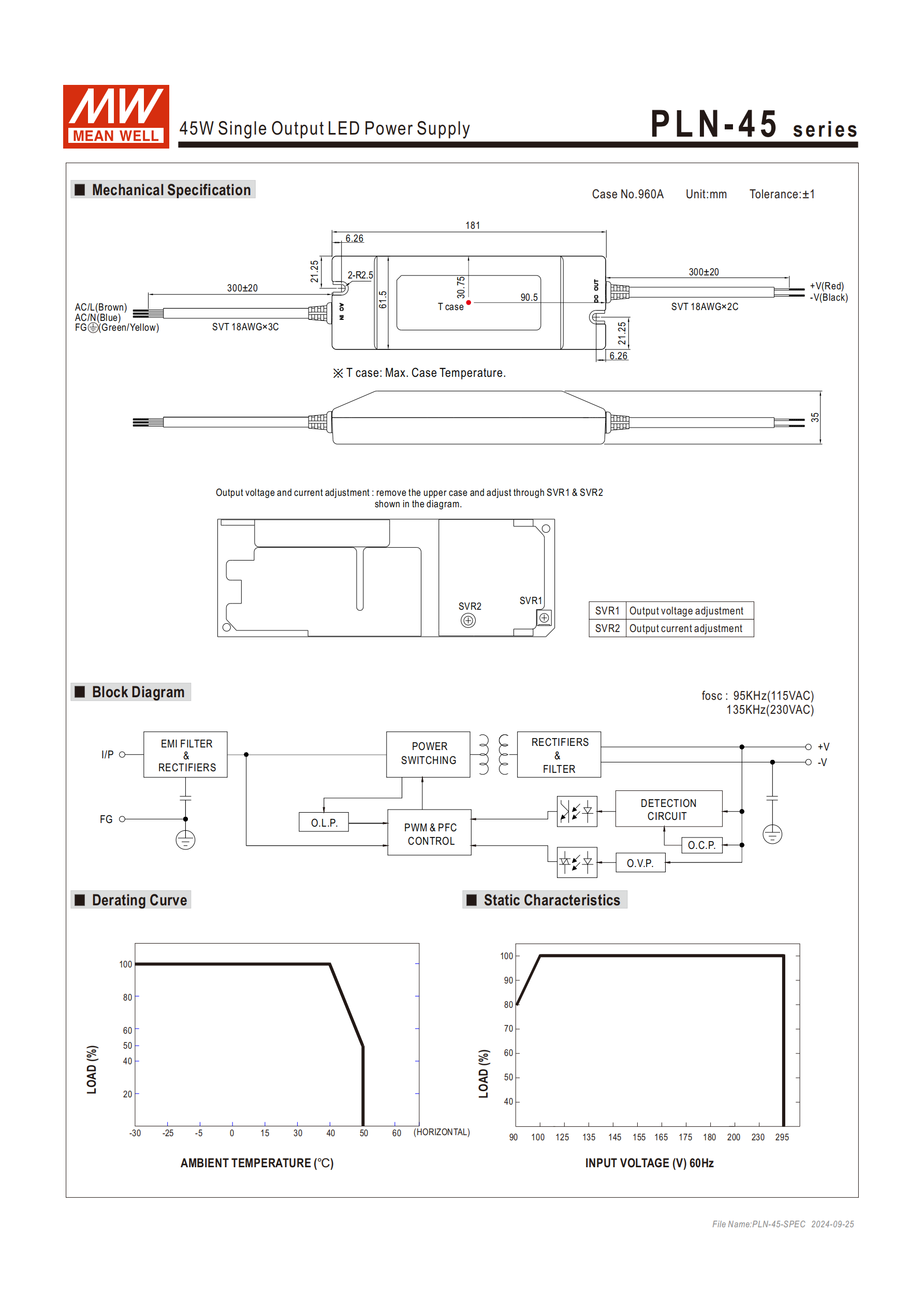

五、環境與機械參數

  1. 工作環境：工作溫度 **-30 ~ +50℃**（海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃）；工作濕度 20~95% RH，無冷凝；

  2. 儲存環境：溫度 - 40 ~ +80℃，濕度 10~95% RH；溫度系數 **±0.03%/℃（0 ~ 50℃）**；

  3. 耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；

  4. 物理尺寸：18161.535mm（LWH），公差 ±1mm；單臺重量 0.5Kg，24 臺整箱 13Kg/0.87CUFT；

  5. 接線：輸出為 SVT 18AWG×2C（紅 + V、黑 - V），輸入為 SVT 18AWG×3C（棕 AC/L、藍 AC/N、綠滾黃 FG），線長 300±20mm。

六、安規與電磁兼容

  1. 安規認證：通過 UL879、UL1310、UL8750、TUV BS EN/EN61347-1/2-13、EAC TP TC 004 等，設計參照 UL60950-1（48V 型號部分安規除外）；

  2. 絕緣與耐壓：絕緣阻抗 I/P-O/P 為 100M Ohms / 500VDC（25℃/70% RH）；耐壓值I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；

  3. 電磁兼容：發射符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（≥75% 負載）等；抗擾度符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547 等。

七、重要使用備注

  1. 紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測試；

  2. 低輸入電壓時需減額輸出，海拔超 2000 米需按標準降低工作溫度；

  3. 建議直接連接 LED，不適合外加驅動，市電與電源間僅可加一個開關以滿足 ErP 法規；

  4. EMC 受整套裝置影響，終端設備制造商需對整套裝置重新做 EMC 確認。

關鍵問題

問題 1（產品適配性）：PLN-45 系列各型號的核心輸出參數有何差異，適配哪些 LED 應用場景？

答案：該系列有 7 款型號，輸出電壓 12V~48V、額定電流 0.95A~3.8A，紋波噪聲 1.8Vp-p~4.6Vp-p，額定功率均約 45W；低電壓大電流型號（如 12V/3.8A、15V/3A）適配小功率多顆并聯的 LED 照明（如燈帶、面板燈），高電壓小電流型號（如 36V/1.25A、48V/0.95A）適配高壓 LED 模組、電子字幕屏等需高壓低流的場景。

問題 2（使用操作）：如何調整 PLN-45 系列的輸出電壓和電流，調整范圍分別是多少？

答案：移走電源上蓋后，通過 PCB 上的專用電位器調整：SVR1負責調整輸出電壓，調整范圍為各型號標稱電壓的 ± 約 8%（如 12V 型號可調 11.5~13V）；SVR2負責調整輸出恒電流限制值，調整范圍為3%~-25%；電壓精度整體為 ±10%，包含設定誤差、線性調整率和負載調整率。

問題 3（環境與降額）：PLN-45 系列的工作溫度范圍是多少，哪些工況下需要降額使用，降額標準是什么？

答案：該系列標準工作溫度為 **-30 ~ +50℃**；需降額的工況及標準為：1. 低輸入電壓情況下，需參照產品靜態特性曲線進行輸出降額；2. 海拔高度超過 2000 米（6500 英尺）時，因無風扇設計，每升高 1000 米，環境工作溫度需降低 3.5℃，避免電源因散熱不佳故障
