PLN-30 系列 30W 單組輸出 LED 開關電源為明緯出品的 IP64 防護等級產品，擁有 8 種電壓型號，具備國際通用寬交流輸入（最高 295VAC）、主動式 PFC、Class Ⅱ 無 FG、LPS 認證等特性，集成短路 / 過流 / 過壓 / 過溫四重保護且保護模式各有不同，自然風冷設計，支持電壓和電流內部電位器調節，100% 滿載老化測試保障高可靠性，MTBF 值最高達 4296.9K hrs，適用于 LED 照明、電子字幕屏等場景，符合多國安規與電磁兼容標準，提供2 年保固，產品尺寸 1454730mm，凈重 0.22Kg。
PLN-30 系列為明緯推出的30W 單組輸出 LED 專用開關電源，主打高可靠性與全場景適配，采用IP64 等級全防護塑膠外殼，Class Ⅱ 電源設計無 FG，通過 LPS 限功率電源認證（48V 型號單獨認證），100% 滿載老化測試，符合世界照明設備安全規范，提供2 年保固，適用于 LED 照明、電子字幕屏等場景，其中 PLN-30-9 型號適配 ErP 指令豁免的光源 / 信號顯示產品。產品物理參數為：尺寸1454730mm(LWH)，凈重0.22Kg / 臺，整箱 60 臺共 14.2Kg，占 1.25CUFT。
二、核心核心特性
輸入特性：支持國際通用寬交流輸入，最高可達 295VAC，同時兼容 127~417VDC 輸入，頻率范圍 47~63Hz；
電路設計：內置主動式 PFC 功能，功率因數表現優異，且有可調 OCP 值的定電流限制電路；
冷卻方式：自然風冷，無風扇設計適配多環境；
安全設計：多重保護 + 低漏電流（<0.5mA/240VAC），浪涌電流冷啟動 35A (230VAC)，230VAC 時可搭配 16A 斷路器連接 64 臺同型號電源；
可調功能：通過 PCB 上 **SVR1（電壓）和SVR2（電流）** 電位器可分別調整輸出電壓和定電流限制，操作便捷。

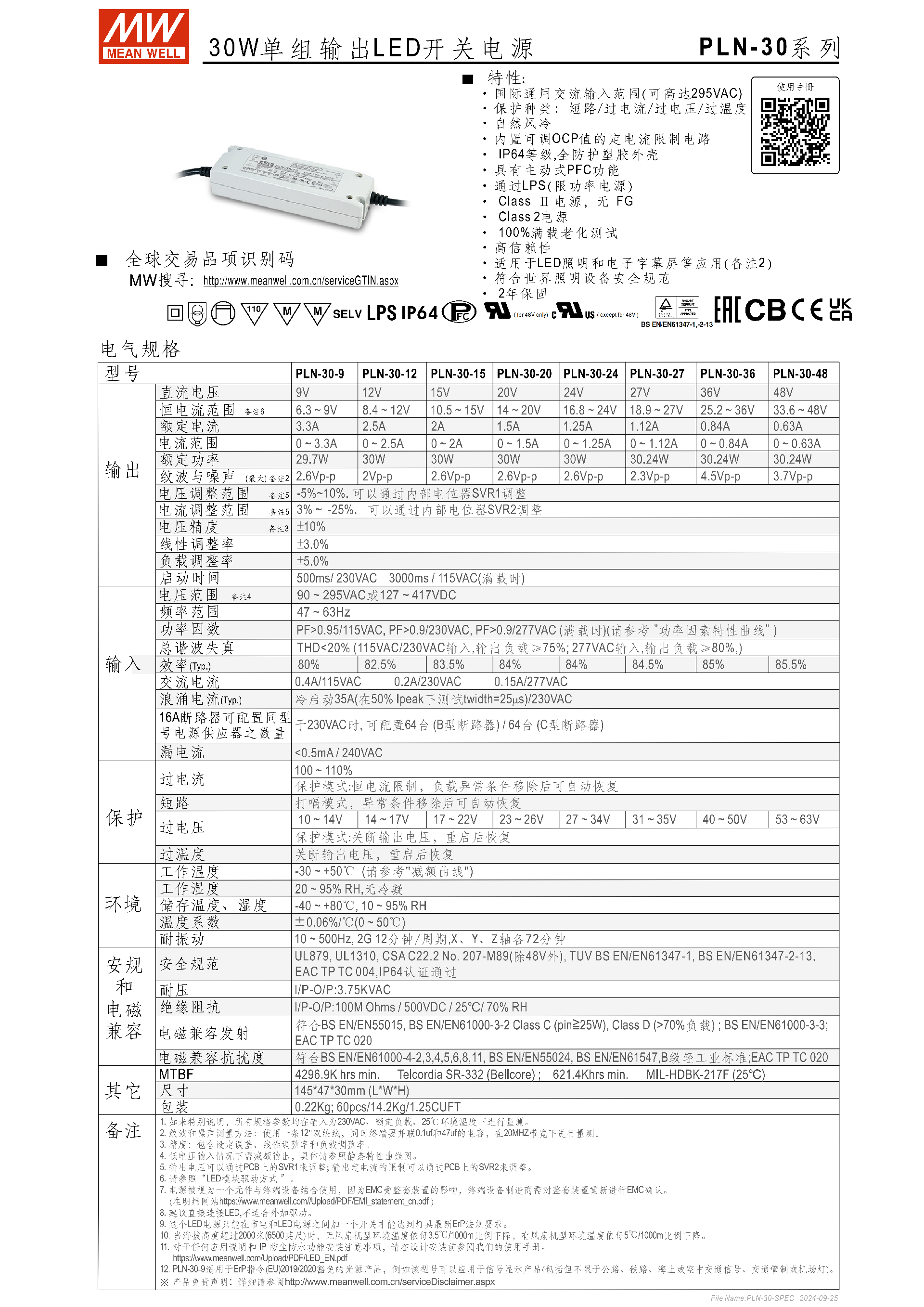

三、關鍵電氣規格（8 款型號核心參數）
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲 (最大) | 電壓調整范圍 | 電流調整范圍 |
|---|---|---|---|---|---|---|
| PLN-30-9 | 9V | 3.3A | 29.7W | 2.6Vp-p | 6.3~9V | 3%~-25% |
| PLN-30-12 | 12V | 2.5A | 30W | 2Vp-p | 8.4~12V | 3%~-25% |
| PLN-30-15 | 15V | 2A | 30W | 2.6Vp-p | 10.5~15V | 3%~-25% |
| PLN-30-20 | 20V | 1.5A | 30W | 2.6Vp-p | 14~20V | 3%~-25% |
| PLN-30-24 | 24V | 1.25A | 30W | 2.6Vp-p | 16.8~24V | 3%~-25% |
| PLN-30-27 | 27V | 1.12A | 30.24W | 2.3Vp-p | 18.9~27V | 3%~-25% |
| PLN-30-36 | 36V | 0.84A | 30.24W | 4.5Vp-p | 25.2~36V | 3%~-25% |
| PLN-30-48 | 48V | 0.63A | 30.24W | 3.7Vp-p | 33.6~48V | 3%~-25% |
通用電氣參數：
電壓精度：±3.0%（含設定、線性、負載調整率），線性調整率 ±10%，負載調整率 ±5.0%；
啟動時間：500ms/230VAC、3000ms/115VAC（滿載）；
功率因數：滿載時 PF>0.95 (115VAC)、PF>0.9 (230/277VAC)；
總諧波失真：THD<20%（115/230VAC 輸入負載≥75%，277VAC 輸入負載≥80%）；
效率（Typ.）：80%（9V）~85.5%（48V），隨電壓升高效率提升。
四、四重保護功能（差異化恢復模式）
| 保護類型 | 保護模式 | 恢復方式 | 過壓保護閾值（部分） |
|---|---|---|---|
| 過電流 | 恒電流限制 | 異常移除后自動恢復 | - |
| 短路 | 打嗝模式 | 異常移除后自動恢復 | - |
| 過電壓 | 關斷輸出電壓 | 設備重啟后恢復 | 9V:10~14V；24V:27~34V；48V:53~63V |
| 過溫度 | 關斷輸出電壓 | 設備重啟后恢復 | - |
五、環境適應參數
工作環境：溫度 **-40~+80℃**，濕度 10~95% RH；
儲存環境：溫度 **-30~+50℃**，濕度 20~95% RH（無冷凝）；
溫度系數：±0.06%/℃（0~50℃）；
耐振動：10~500Hz、2G，12 分鐘 / 周期，X/Y/Z 軸各測試 72 分鐘；
海拔要求：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
六、安規與電磁兼容
安全規范：通過 UL879、UL1310、CSA C22.2 No.207-M89（48V 除外）、TUV BS EN/EN61347-1/-2-13、EAC TP TC 004 等認證；
電磁兼容：
發射：符合 BS EN/EN55015、BS EN/EN61000-3-2（pin≥25W 為 C 級，>70% 負載為 D 級）、BS EN/EN61000-3-3、EAC TP TC 020；
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55024、BS EN/EN61547，達 B 級輕工業標準；
絕緣耐壓：I/P-O/P 耐壓3.75KVAC，絕緣阻抗 I/P-O/P 為100M Ohms / 500VDC / 25℃/70% RH。
七、可靠性與其他參數
MTBF（平均無故障時間）：最低4296.9K hrs（Telcordia SR-332 標準）、621.4K hrs（MIL-HDBK-217F 標準，25℃）；
紋波噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試；
接線規格：輸出 + V（紅）/-V（黑）為 SVT 18AWG×2C，輸入 AC/L（棕）/AC/N（藍）為 SVT 18AWG×2C；
工作頻率：39KHz（115VAC）、53KHz（230VAC）。
八、重要使用備注
建議直接連接 LED，不適合外加驅動；
市電與電源間需加開關以滿足燈具最新 ErP 法規；

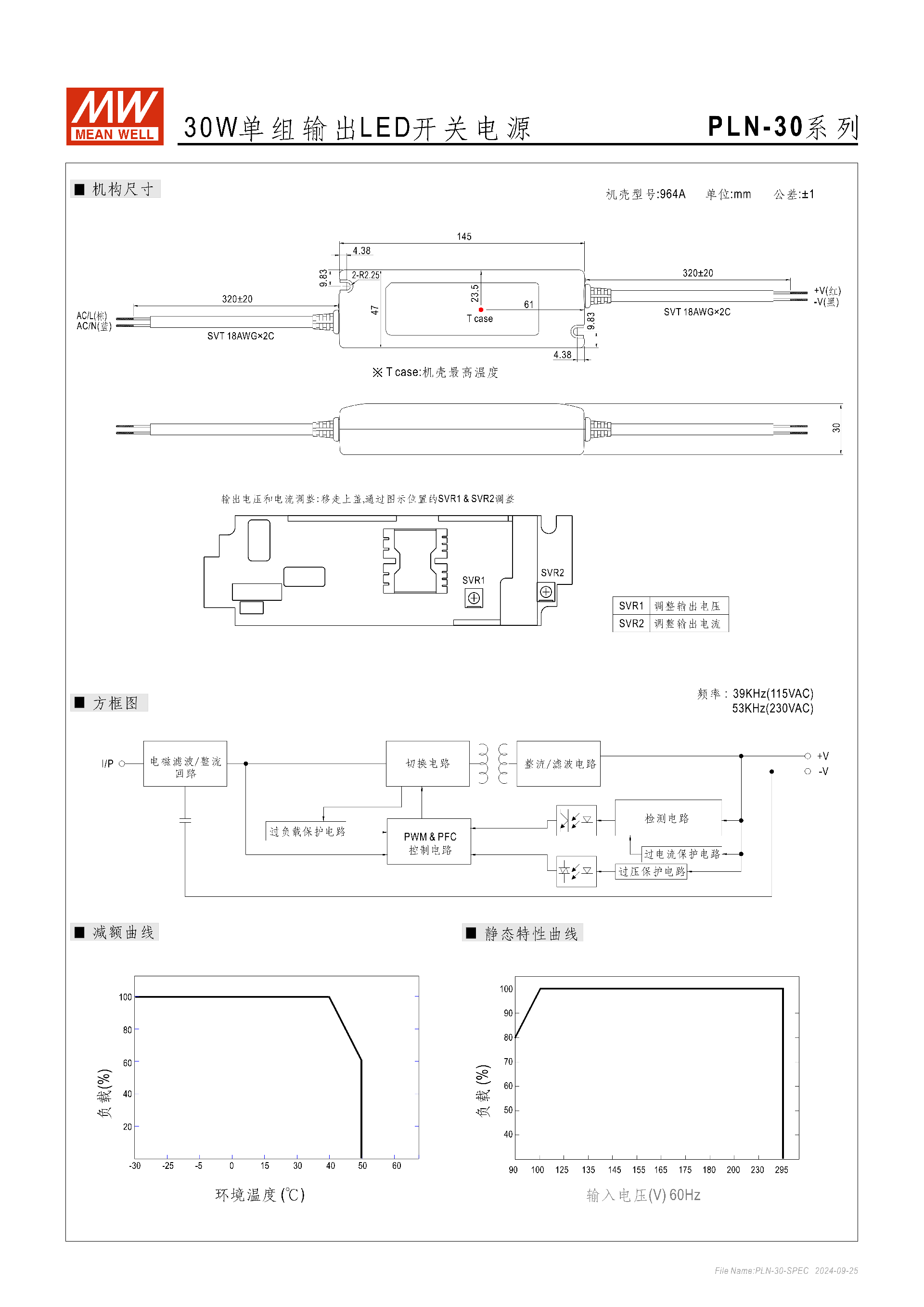

低電壓輸入時需減額輸出，參考靜態特性曲線圖；
電源作為元件與終端設備結合時，終端廠商需重新確認整套裝置的 EMC；
海拔超 2000 米需按標準降額使用環境溫度。
關鍵問題
問題 1（產品適配與使用）：PLN-30 系列電源的核心適配場景是什么，使用時有哪些關鍵的安裝 / 連接要求？
答案：核心適配場景為LED 照明、電子字幕屏，其中 PLN-30-9 型號還可應用于 ErP 指令豁免的信號顯示產品（公路 / 鐵路 / 海上 / 空中交通信號、機場燈等）；使用關鍵要求：①建議直接連接 LED，不適合外加驅動；②市電與 LED 電源之間必須加裝一個開關，以滿足燈具最新 ErP 法規要求；③低電壓輸入情況下需減額輸出，具體參照產品靜態特性曲線圖；④電源作為元件與終端設備結合時，終端設備制造商需對整套裝置重新進行 EMC 確認。
問題 2（產品調節與性能）：PLN-30 系列如何調整輸出電壓和電流，其功率因數與效率的核心表現如何？
答案：電壓和電流通過移除電源上蓋后，調節 PCB 上的專用電位器實現：SVR1 調整輸出電壓，SVR2 調整輸出定電流限制（電流調整范圍統一為 3%~-25%，電壓調整范圍因型號不同有差異）；功率因數滿載表現為115VAC 時 PF>0.95，230VAC/277VAC 時 PF>0.9；效率為典型值 80%~85.5%，隨型號電壓升高效率提升，其中 PLN-30-9 效率最低為 80%，PLN-30-48 效率最高為 85.5%，且 277VAC 輸入下的效率整體優于 115VAC/230VAC。
問題 3（產品保護與可靠性）：PLN-30 系列配備了哪些保護功能，各保護模式的恢復方式有何不同，產品可靠性核心指標如何？
答案：配備短路、過電流、過電壓、過溫度四重保護功能，恢復方式分為兩類：①過電流（恒電流限制）、短路（打嗝模式），在負載異常條件移除后可自動恢復；②過電壓、過溫度，均為關斷輸出電壓，需設備重啟后恢復。產品可靠性核心指標 MTBF（平均無故障時間）表現優異，按 Telcordia SR-332（Bellcore）標準最低為4296.9K hrs，按 MIL-HDBK-217F 標準 25℃下最低為621.4K hrs，且經過 100% 滿載老化測試，進一步保障高信賴性。
