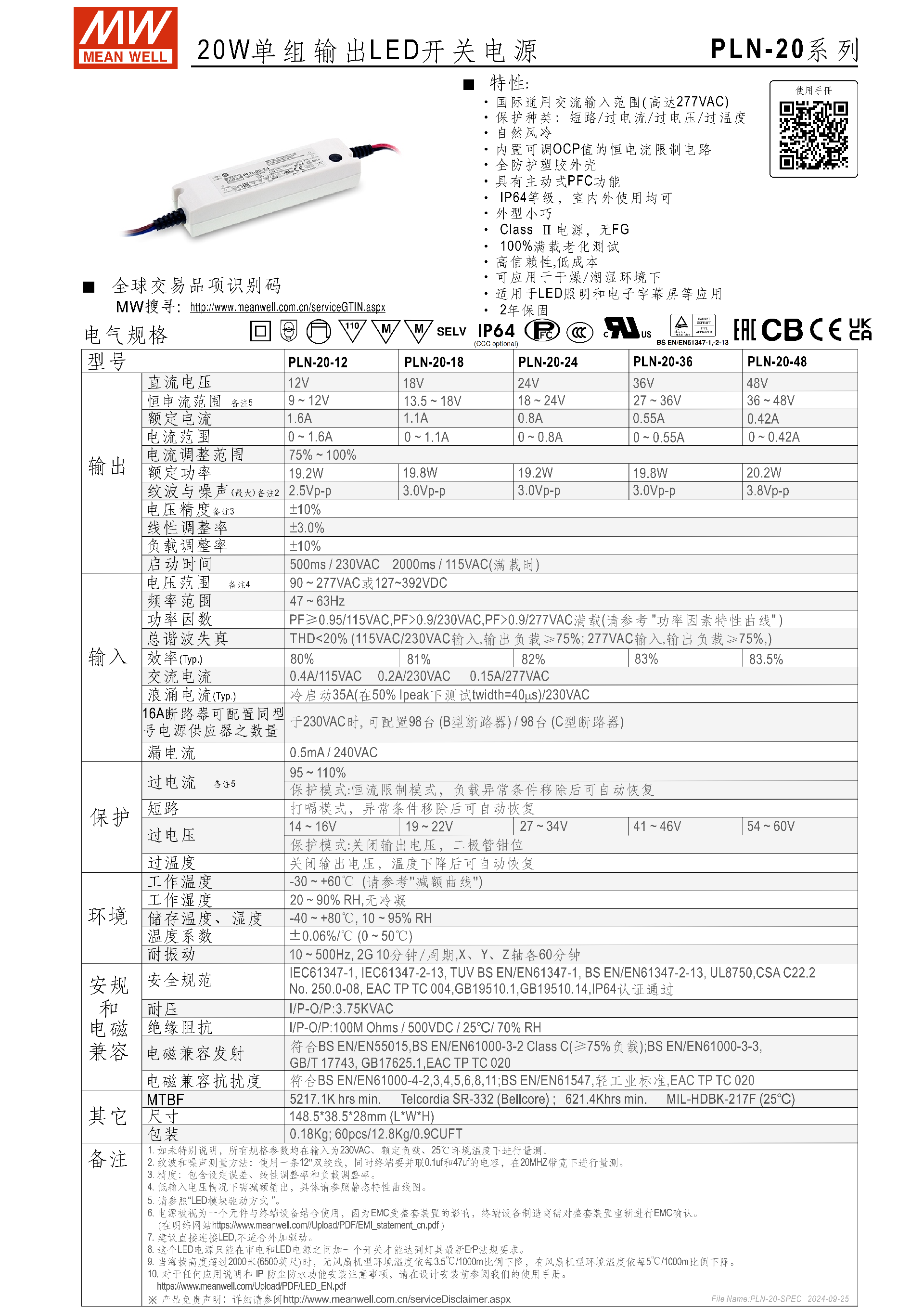

PLN-20 系列是明緯推出的 20W 單組輸出 LED 專用開關電源，擁有IP64 防護等級、Class Ⅱ 無 FG設計，適配 90~277VAC 寬交流輸入，涵蓋 12/18/24/36/48V 多款直流輸出型號，具備主動式 PFC（PF≥0.9）、多重保護（短路 / 過流 / 過壓 / 過溫）及內置可調 OCP 恒流電路，自然風冷設計，工作溫度 - 30~+60℃，通過多項國際安規認證，MTBF 最低達 621.4Khrs，2 年保固，適用于 LED 照明、電子字幕屏等干燥 / 潮濕環境，外型尺寸為148.538.528mm，性價比高且可靠性強。

PLN-20 系列為明緯出品的20W 單組輸出 LED 專用開關電源，是全球交易品項，主打高信賴性、低成本，適配室內外多場景，通過IP64 防塵防水認證，為 Class Ⅱ 電源無 FG 設計，完成 100% 滿載老化測試，提供2 年保固，建議直接連接 LED 使用，不適合外加驅動。

二、核心特性

  1. 輸入特性：支持90~277VAC 國際通用交流輸入（或 127~392VDC 直流輸入），頻率范圍 47~63Hz；

  2. 電路設計：內置主動式 PFC 功能（功率因數表現優異）、可調 OCP 值的恒電流限制電路；

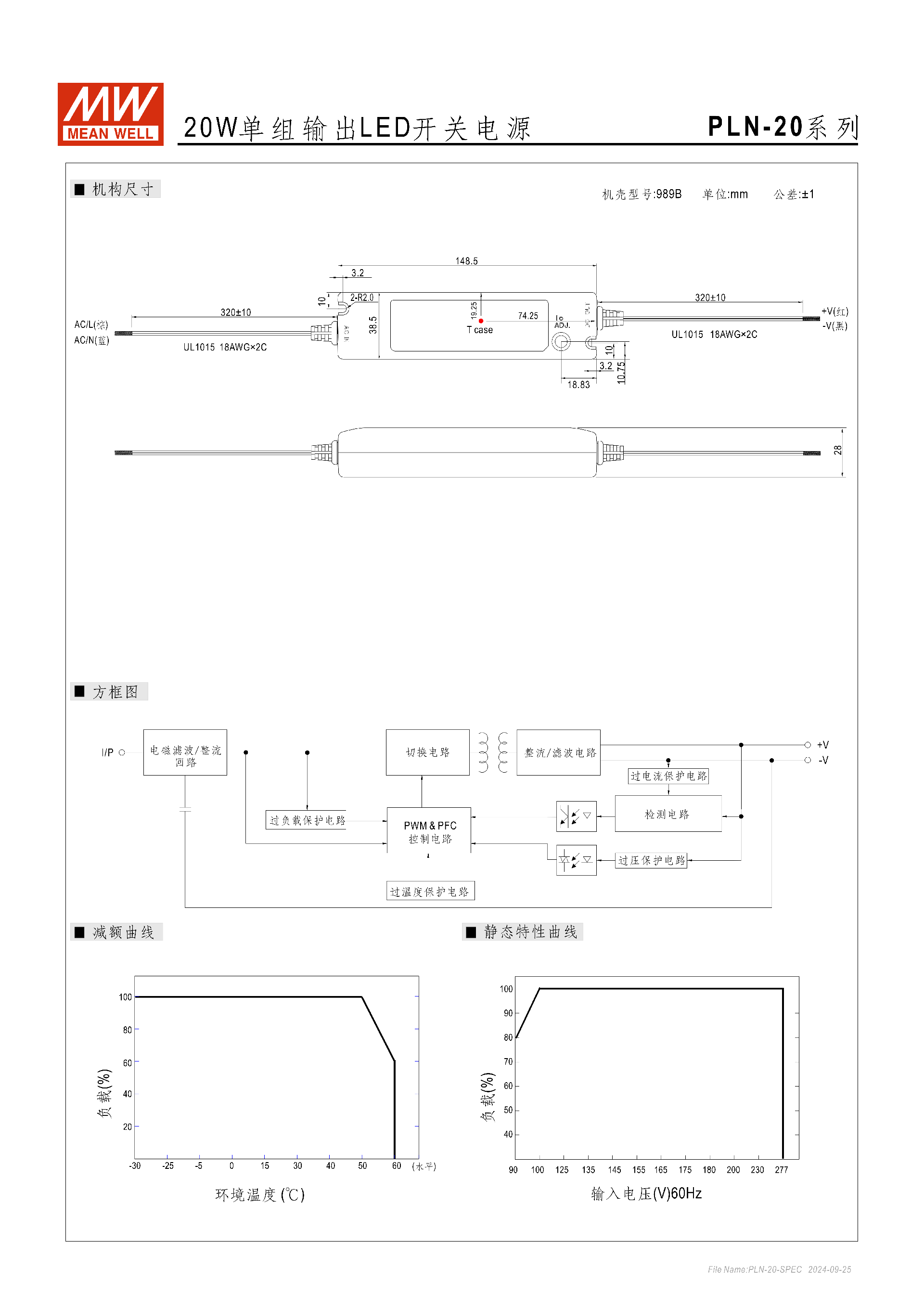

  3. 防護與結構：全防護塑膠外殼，IP64 等級，自然風冷散熱，外型小巧，尺寸為148.538.528mm（LWH）；

  4. 可靠性：通過多項國際安規及電磁兼容認證，MTBF（平均無故障時間）最低621.4Khrs（25℃，MIL-HDBK-217F），最高5217.1Khrs（Telcordia SR-332）；

  5. 適配性：可應用于干燥 / 潮濕環境，適用于 LED 照明、電子字幕屏等場景。

三、關鍵電氣規格（分型號）

所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量，各型號核心輸出參數如下表：


型號直流輸出電壓額定電流恒電流范圍額定功率紋波與噪聲 (最大)電壓精度
PLN-20-129~12V1.6A0~1.6A20.2W3.8Vp-p±3.0%
PLN-20-1813.5~18V1.1A0~1.1A19.8W3.0Vp-p±3.0%
PLN-20-2418~24V0.8A0~0.8A19.2W3.0Vp-p±3.0%
PLN-20-3627~36V0.55A0~0.55A19.8W3.0Vp-p±3.0%
PLN-20-4836~48V0.42A0~0.42A19.2W2.5Vp-p±3.0%

其他核心電氣參數：

  1. 功率因數：PF≥0.95/115VAC，PF>0.9/230VAC，PF>0.9/277VAC（滿載）；

  2. 總諧波失真：THD<20%（115/230/277VAC 輸入，輸出負載≥75%）；

  3. 效率：典型值80%（12V）~83.5%（48V）；

  4. 啟動時間：滿載時500ms/230VAC、2000ms/115VAC；

  5. 電流調整范圍：75%~100%；

  6. 漏電流：0.5mA / 240VAC；

  7. 浪涌電流：冷啟動35A/230VAC（50% Ipeak 下測試 twidth=40μs）；

  8. 溫度系數：±0.06%/℃（0~50℃）。

四、保護功能

全系列配備四重保護，保護模式及恢復特性如下，為負載和電源本身提供全面防護：

  1. 過電流保護：恒流限制模式，負載異常移除后自動恢復，過流保護值 95~110%；

  2. 短路保護：打嗝模式，異常條件移除后自動恢復；

  3. 過電壓保護：關閉輸出電壓，二極管鉗位，保護值分型號（12V：14~16V；18V：19~22V；24V：27~34V；36V：41~46V；48V：54~60V）；

  4. 過溫度保護：關閉輸出電壓，溫度下降后自動恢復。

五、環境參數

  1. 工作溫度：-30 ~ +60℃（需參考減額曲線，海拔超 2000 米時無風扇機型每 1000m 環境溫度降 3.5℃）；

  2. 工作濕度：20 ~ 90% RH，無冷凝；

  3. 儲存溫濕度：-40 ~ +80℃，10 ~ 95% RH；

  4. 耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。

六、認證與絕緣特性

  1. 安全規范認證：IEC61347-1/2-13、UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、EAC TP TC 004 等；

  2. 電磁兼容：發射符合 BS EN/EN55015、GB/T 17743 等；抗擾度符合 BS EN/EN61000-4 系列、GB17625.1 等；

  3. 耐壓：I/P-O/P: 3.75KVAC；

  4. 絕緣阻抗：I/P-O/P: 100M Ohms / 500VDC / 25℃/ 70% RH。

七、包裝與物理參數

  1. 單臺重量：0.18Kg；

  2. 整箱包裝：60pcs/12.8Kg/0.9CUFT；

  3. 接線規格：AC/L（棕）、AC/N（藍）為 UL1015 18AWG×2C；+V（紅）、-V（黑）為 UL1015 18AWG×2C。

八、重要使用說明

  1. 低輸入電壓下需減額輸出，具體參考靜態特性曲線圖；

  2. 電源為元件級，與終端設備結合后，終端制造商需重新確認 EMC；

  3. 市電與 LED 電源間需加開關，以符合燈具最新 ErP 法規；

  4. 海拔超 2000 米時需按標準降額使用環境溫度；

  5. IP 防塵防水安裝需參閱官方使用手冊。

關鍵問題

問題 1（產品適配性）：PLN-20 系列 LED 開關電源的輸出型號有哪些，各型號核心輸出參數（電壓、額定電流、功率）是什么？

答案：該系列有 5 款輸出型號，分別為 PLN-20-12/18/24/36/48，核心參數：①PLN-20-12：9~12V，1.6A，20.2W；②PLN-20-18：13.5~18V，1.1A，19.8W；③PLN-20-24：18~24V，0.8A，19.2W；④PLN-20-36：27~36V，0.55A，19.8W；⑤PLN-20-48：36~48V，0.42A，19.2W。

問題 2（安全與保護）：PLN-20 系列具備哪些保護功能，各保護功能的模式和恢復特性是什么？

答案：具備短路、過電流、過電壓、過溫度四重保護，特性分別為：①過電流：恒流限制模式，負載異常移除后自動恢復；②短路：打嗝模式，異常條件移除后自動恢復；③過電壓：關閉輸出電壓 + 二極管鉗位，無自動恢復（需排除過壓故障）；④過溫度：關閉輸出電壓，溫度下降至正常后自動恢復。

問題 3（環境與使用）：PLN-20 系列的工作環境參數是什么，使用時有哪些關鍵的降額和安裝要求？

答案：1. 工作環境參數：工作溫度 - 30~+60℃，工作濕度 20~90% RH（無冷凝），耐振動 10~500Hz/2G（X/Y/Z 軸各 60 分鐘）；2. 關鍵使用要求：①低輸入電壓下需減額輸出，參考靜態特性曲線圖；②海拔超 2000 米時，無風扇機型每 1000m 環境溫度降 3.5℃；③建議直接連接 LED，不外加驅動；④市電與電源間需加開關以符合 ErP 法規；⑤IP64 安裝需參閱官方手冊，與終端設備結合后需重新確認 EMC。
