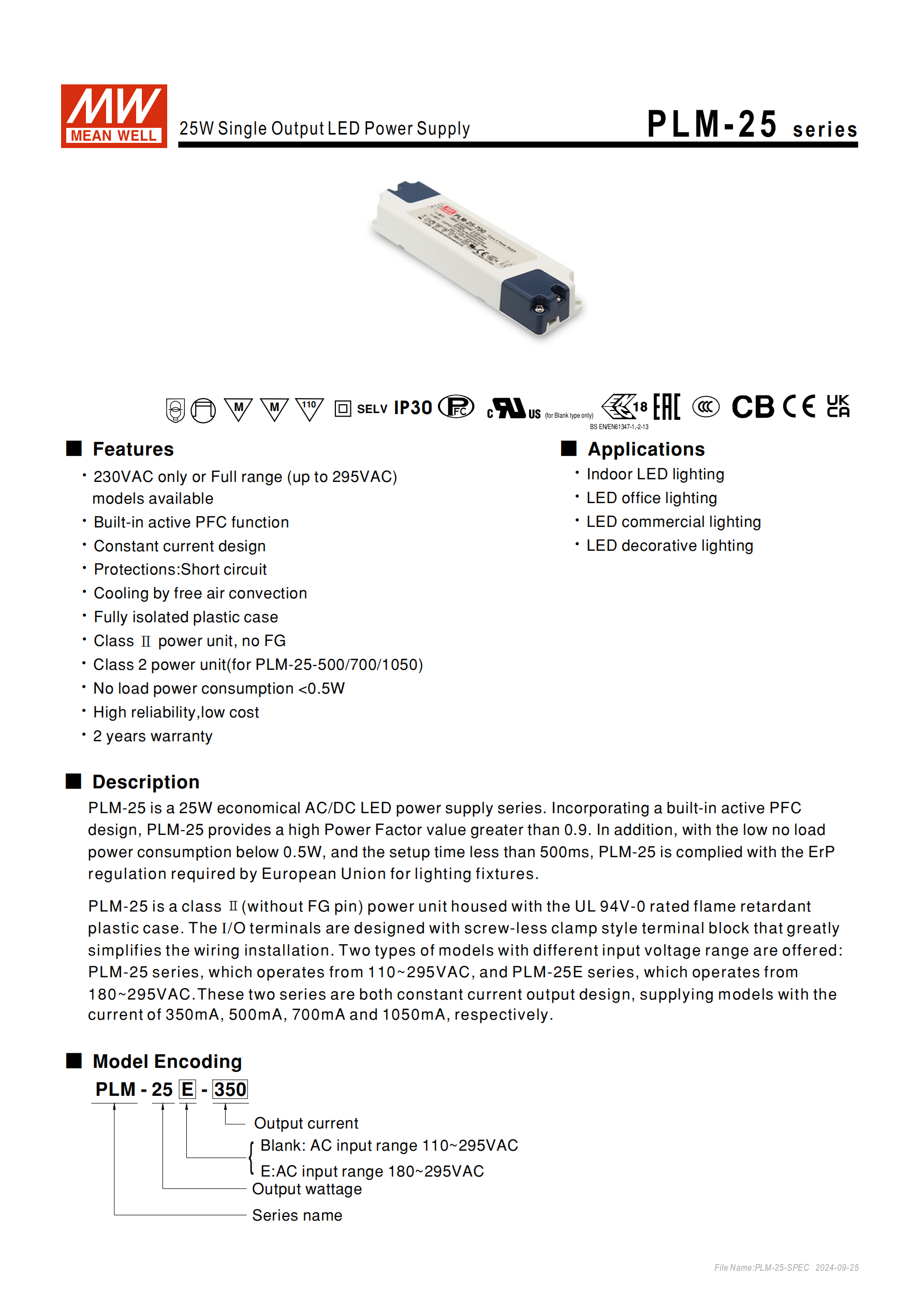

明緯 PLM-25 系列是 25W 單組輸出的經濟型 LED 專用開關電源，分Blank 型（110~295VAC 寬輸入）和E 型（180~295VAC 窄輸入）兩類，均采用主動式 PFC設計（功率因數最高≥0.97）、恒流輸出（350/500/700/1050mA 四檔電流），為Class Ⅱ 無 FG 電源，搭配 UL94V-0 阻燃塑膠外殼，空載消耗 < 0.5W、啟動時間≤500ms，滿足歐盟 ErP 法規，具備短路打嗝式保護（可自恢復），適配各類 LED 照明場景，提供 2 年保固，機身尺寸1453822mm，MTBF 最低達 608.9Khrs。
明緯 PLM-25 系列為25W 單組輸出的交變直流經濟型 LED 專用開關電源，主打高信賴性、低成本，適配各類 LED 照明場景，提供2 年保固；產品為 Class Ⅱ 電源（無 FG），搭配UL 94V-0 防火阻燃等級的全防護塑膠外殼，IP30 防護等級（僅 Blank 型），采用自然風冷設計，I/O 端子為免螺絲固定款，大幅簡化接線安裝。產品 MTBF（平均無故障時間）指標：Telcordia SR-332 標準下≥7905.4Khrs，MIL-HDBK-217F 標準下≥608.9Khrs（25℃環境）。
二、核心設計與輸入規格
輸入電壓分兩個系列，均兼容對應直流輸入，且支持最高 295VAC 交流輸入：
Blank 型：AC 110~295VAC，兼容 DC 156~417VDC
E 型：AC 180~295VAC，兼容 DC 254~417VDC
核心設計：主動式 PFC 功能，功率因數表現優異，且空載消耗 **<0.5W**，啟動時間 **≤500ms**，滿足歐盟照明燈具 ErP 法規要求；頻率輸入范圍為47~63Hz。
型號編碼規則：PLM-25（E）-XXX，E 代表窄輸入，XXX 為額定輸出電流（350/500/700/1050mA）。
三、關鍵電氣規格（230VAC / 額定負載 / 25℃，除非特別說明）
1. 輸出核心參數
| 型號 | 額定電流 | 恒流電壓范圍 | 空載輸出電壓（最大） | 額定功率 | 紋波與噪聲（最大） | 效率 (Typ.)-Blank 型 | 效率 (Typ.)-E 型 |
|---|---|---|---|---|---|---|---|
| PLM-25-350 | 0.35A | 30~50V | 42V | 25.2W | 3.6Vp-p | 87% | 86% |
| PLM-25-500 | 0.5A | 21~36V | 28V | 25.2W | 2.4Vp-p | 86% | 85% |
| PLM-25-700 | 0.7A | 14~24V | 56V | 25.2W | 5.4Vp-p | 85% | 82% |
| PLM-25-1050 | 1.05A | 42~72V | 80V | 25W | 9Vp-p | 86% | 85% |
| 其他輸出參數：電流精度 ±5.0%；恒流模式僅在 ** 額定輸出電壓 60%~100%** 區間運行。 |
2. 功率因數與總諧波失真
功率因數（PF，滿載）：Blank 型 PF≥0.97/115VAC、≥0.95/230VAC、>0.9/277VAC；E 型 PF≥0.95/230VAC、>0.9/277VAC。
總諧波失真（THD）：Blank 型 115/230VAC 輸入、負載≥60% 或 277VAC 輸入、負載≥75% 時，THD<20%；E 型 230VAC 輸入、負載≥60% 或 277VAC 輸入、負載≥75% 時，THD<20%。
3. 輸入電氣參數
交流輸入電流：Blank 型 0.3A/115VAC、0.15A/230VAC、0.12A/277VAC；E 型 0.15A/230VAC、0.12A/277VAC。
浪涌電流：冷啟動15A（50% Ipeak 下測試，twidth=50μs）/230VAC。
漏電流：0.25mA / 240VAC。
4. 電氣防護與絕緣
保護模式：短路保護，采用打嗝模式，負載異常移除后可自動恢復。
耐壓：I/P-O/P 3.75KVAC。
絕緣阻抗：I/P-O/P 100M Ohms / 500VDC（25℃/70% RH）。
四、環境與機械規格
環境參數
工作溫度：-30~+45℃；工作濕度：20~90% RH，無冷凝。
儲存溫度 / 濕度：-40 ~ +80℃、10 ~ 95% RH。
溫度系數：±0.06%/℃（0~50℃）。
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
機械參數
機身尺寸：1453822mm (LWH)，公差 ±1mm。
單重：0.126Kg；包裝規格：60pcs/8.6 Kg/0.48CUFT。
接線要求：輸入輸出線建議使用UL1015 18AWG*2C 線材；TB1（灰色）為 AC/L、AC/N 輸入，TB2（藍色）為 + V、-V 輸出。
五、認證與合規
安全規范：UL8750、CSA C22.2 No. 250.13-12（僅 Blank 型）、ENEC BS EN/EN61347-1/2-13、BS EN/EN62384、GB19510.14/1（僅 E 型）、EAC TP TC 004 等，IP30 認證通過。
電磁兼容（EMC）
發射：BS EN/EN55015、GB/T 17743、GB17625.1（僅 E 型）、BS EN/EN61000-3-2 Class C（≥60% 負載）、BS EN/EN61000-3-3、EAC TP TC 020。
抗擾度：BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547（B 級輕工業標準，浪涌 2KV）、EAC TP TC 020。
斷路器配置：230VAC 時，16A B/C 型斷路器可各配置80 臺同型號電源。
六、重要應用與使用備注
應用場景：LED 室內照明、LED 辦公照明、LED 商業照明、LED 裝飾照明。
核心使用要求：建議直接連接 LED，不適合外加驅動器；低輸入電壓情況下需減額輸出，具體參照靜態特性曲線圖。
EMC 備注：電源為元件級產品，EMC 受整套終端設備影響，終端制造商需對整套裝置重新做 EMC 確認。
紋波與噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在 20MHZ 帶寬下測量。
關鍵問題
問題 1（產品選型與輸入適配）：PLM-25 系列 Blank 型和 E 型的核心輸入差異是什么，分別適用于什么用電環境？
答案：Blank 型為全范圍寬輸入，支持 AC 110~295VAC（兼容 DC 156~417VDC），適配 110V/220V/277V 等多電壓標準的地區，適用范圍更廣；E 型為窄輸入，僅支持 AC 180~295VAC（兼容 DC 254~417VDC），適配僅提供 220V 及以上交流電壓的地區（如國內大部分商用 / 民用場景），二者均支持最高 295VAC 交流輸入。
問題 2（應用適配）：PLM-25 系列恒流輸出的檔位有哪些，對應的電壓范圍是什么，核心應用注意事項是什么？
答案：恒流輸出分 4 個檔位，350mA（30~50V）、500mA（21~36V）、700mA（14~24V）、1050mA（42~72V）；核心應用注意事項為恒流模式僅在額定輸出電壓 60%~100% 區間運行，且建議直接連接 LED 負載，不適合外加驅動器，低輸入電壓時需根據靜態特性曲線圖減額輸出。
問題 3（性能與合規）：PLM-25 系列滿足歐盟 ErP 法規的核心性能指標是什么，電磁兼容和安全認證上有哪些關鍵亮點？
答案：滿足歐盟 ErP 法規的核心指標為空載消耗 < 0.5W、啟動時間≤500ms，且具備主動式 PFC 設計提升電能利用效率；安全認證亮點為通過 UL8750（LED 照明專用）、ENEC、GB19510 系列等多國認證，Blank 型還獲 IP30 防護等級；EMC 亮點為滿足 BS EN/EN55015 等發射標準，抗擾度達 B 級輕工業標準（浪涌 2KV），總諧波失真 THD<20%（指定條件），功率因數最高≥0.97，電能質量表現優異
