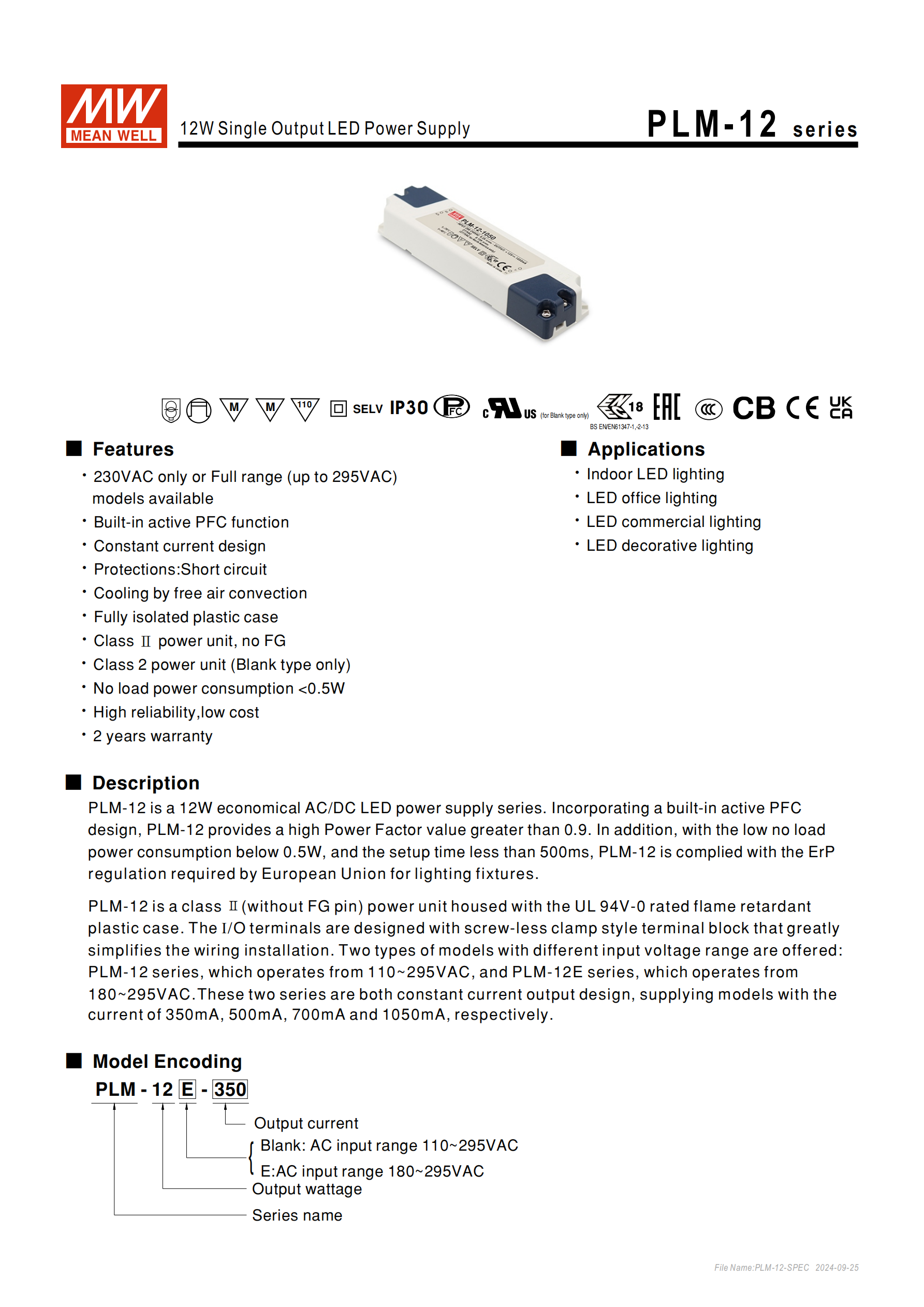

明緯PLM-12 系列是 12W 單組輸出的經濟型 LED 專用開關電源，分Blank 型（110~295VAC 輸入）和E 型（180~295VAC 輸入）兩類，均采用恒流設計，有 350mA、500mA、700mA、1050mA 四種輸出電流規格，具備主動式 PFC（PF≥0.9）、空載消耗 < 0.5W、僅短路保護（打嗝模式自動恢復）等特性，為 Class Ⅱ 無 FG 電源，搭配 UL94V-0 阻燃塑膠外殼，適配 LED 室內 / 辦公 / 商業 / 裝飾照明，工作溫度 - 30~+50℃，提供2 年保固，整體尺寸 1453822mm，接線端子免螺絲固定，安裝便捷。
一、產品核心定位與特性
產品類型：交變直流經濟型 LED 專用開關電源，功率 12W，恒流輸出設計，滿足歐盟照明燈具 ErP 法規要求（啟動時間≤500ms、空載消耗 < 0.5W）。
輸入規格：分兩個子系列，Blank 型交流輸入110~295VAC（直流 156~417VDC），E 型交流輸入180~295VAC（直流 254~417VDC），頻率范圍均為 47~63Hz。
核心設計：搭載主動式 PFC 功能，滿載時功率因數 PF>0.9，Blank 型表現更優（115VAC 時 PF≥0.97、230VAC 時 PF≥0.95）。
防護與結構：IP30 防護等級，Class Ⅱ 無 FG 電源（僅 Blank 型），采用符合UL 94V-0防火阻燃等級的全防護塑膠外殼；I/O 端子免螺絲固定，大幅簡化接線安裝。
保護與冷卻：僅設短路保護，采用打嗝模式，負載異常移除后可自動恢復；自然風冷設計，無額外散熱組件。
可靠性：高信賴性、低成本，提供2 年保固，MTBF 最低達 598.9Khrs（25℃，MIL-HDBK-217F 標準）。

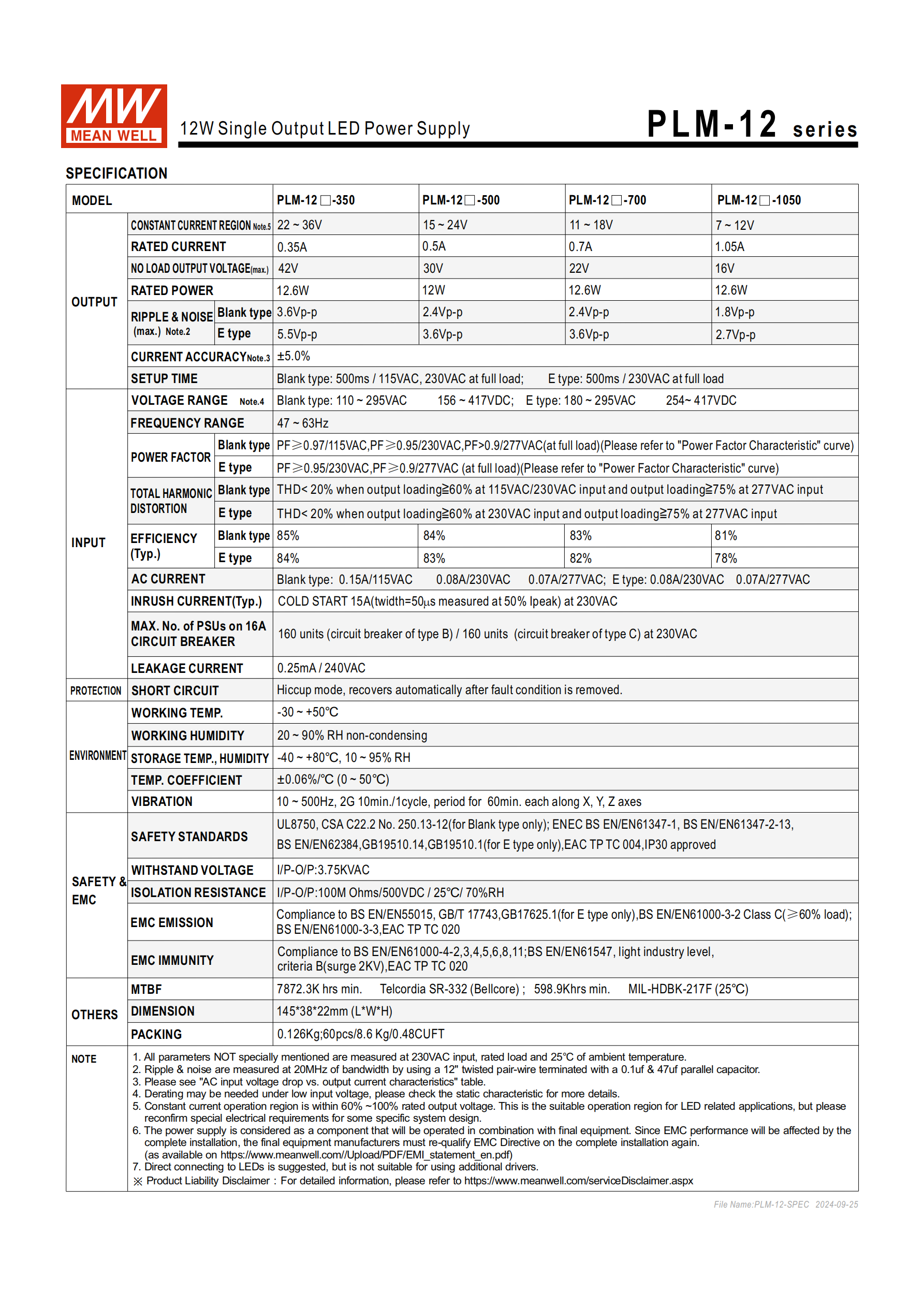

二、關鍵電氣規格
PLM-12/12E 系列均提供350mA、500mA、700mA、1050mA四種輸出電流規格，核心電氣參數如下表，所有參數默認在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | PLM-12-350 | PLM-12-500 | PLM-12-700 | PLM-12-1050 |
|---|---|---|---|---|
| 額定電流 | 0.35A | 0.5A | 0.7A | 1.05A |
| 恒流范圍（V） | 22~36 | 15~24 | 11~18 | 7~12 |
| 空載輸出電壓（最大 / V） | 42 | 30 | 22 | 16 |
| 額定功率（W） | 12.6 | 12.6 | 12.6 | 12 |
| 電流精度 | ±5.0% | ±5.0% | ±5.0% | ±5.0% |
| Blank 型紋波噪聲（Vp-p） | 3.6 | 2.4 | 2.4 | 1.8 |
| E 型紋波噪聲（Vp-p） | 5.5 | 3.6 | 3.6 | 2.7 |
其他關鍵電氣參數：
效率：Blank 型典型效率 78%~85%，E 型 78%~84%，隨輸入電壓和負載率變化。
總諧波失真：THD<20%（Blank 型：115/230VAC 輸入負載≥60%、277VAC 輸入負載≥75%；E 型：230VAC 輸入負載≥60%、277VAC 輸入負載≥75%）。
漏電流：0.25mA/240VAC；浪涌電流典型值為冷啟動 15A/230VAC（50% Ipeak，twidth=50μs）。
溫度系數：±0.06%/℃（0~50℃）；交流電壓下降時，輸出電流下降 < 6%~15%（依規格）。
三、環境與安裝參數
工作環境：工作溫度 **-30~+50℃**，工作濕度 20~90% RH（無冷凝）；儲存溫度 - 40~+80℃，儲存濕度 10~95% RH。
耐振動：10~500Hz、2G 振動環境，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
物理尺寸：整機尺寸1453822mm（LWH），公差 ±1mm；單臺重量 0.126Kg。
接線要求：輸入輸出線建議使用UL1015 18AWG*2C線材；TB1 端子為 AC/L、AC/N，TB2 端子為 + V、-V。
恒流模式：在額定輸出電壓 **60%~100%** 區間運行，建議直接連接 LED，不適外加驅動器。
四、安規與電磁兼容
安全規范：Blank 型符合 UL8750、CSA C22.2 No.250.13-12；E 型符合 ENEC BS EN/EN61347-1/-2-13、GB19510.1/14 等，均通過 EAC TP TC 004 認證。
電磁兼容
發射：符合 BS EN/EN55015、GB/T17743、GB17625.1（E 型）、BS EN/EN61000-3-2 Class C（≥60% 負載）等；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，滿足 B 級輕工業標準（浪涌 2KV），通過 EAC TP TC 020 認證。
絕緣特性：I/P-O/P 耐壓3.75KVAC；I/P-O/P 絕緣阻抗100MΩ/500VDC（25℃、70%RH）。
五、包裝與其他
包裝規格：60 臺 / 箱，整箱重量 8.6Kg，體積 0.48CUFT；
斷路器配置：230VAC 時，16A B/C 型斷路器可配置同型號電源160 臺；
備注：電源為終端設備元件，EMC 受整套裝置影響，終端制造商需重新確認 EMC；低輸入電壓下需減額輸出，參考靜態特性曲線圖。
六、應用場景
專為 LED 照明設計，適配LED 室內照明、LED 辦公照明、LED 商業照明、LED 裝飾照明四大場景。
關鍵問題
問題 1（產品選型）：PLM-12 系列 Blank 型和 E 型的核心輸入規格差異是什么？不同電流規格的恒流輸出電壓范圍分別是多少？
答案：Blank 型交流輸入范圍為 110~295VAC（直流 156~417VDC），E 型為 180~295VAC（直流 254~417VDC）；恒流電壓范圍：350mA 為 22~36V、500mA 為 15~24V、700mA 為 11~18V、1050mA 為 7~12V。
問題 2（使用適配）：PLM-12 系列恒流模式的工作條件是什么？使用時的接線和搭配建議有哪些？
答案：恒流模式需在額定輸出電壓 60%~100%的區間運行；接線建議使用 UL1015 18AWG*2C 線材，TB1 接交流輸入（AC/L、AC/N）、TB2 接直流輸出（+V、-V）；使用上建議直接連接 LED 負載，不適宜外加驅動器，低輸入電壓環境下需按靜態特性曲線圖進行減額輸出。
問題 3（性能與可靠性）：PLM-12 系列的功率因數、保護機制及可靠性相關核心參數是什么？
答案：功率因數方面，滿載時整體 PF>0.9，Blank 型更優（115VAC≥0.97、230VAC≥0.95、277VAC>0.9），E 型 230VAC≥0.95、277VAC>0.9；保護機制僅設短路保護，采用打嗝模式，負載異常移除后可自動恢復；可靠性核心參數：MTBF 最低 598.9Khrs（25℃，MIL-HDBK-217F）、工作溫度 - 30~+50℃、耐 2G 振動，提供 2 年保固，空載消耗 < 0.5W，啟動時間≤500ms。
