明緯 PLD-60 系列為60W 單組輸出 LED 專用恒流開關電源，具備主動式 PFC功能，防護等級IP42，為 ClassⅡ 無 FG 電源，采用全防護塑膠外殼與自然風冷設計，擁有短路 / 過溫度雙重保護且均為自動恢復模式；該系列含 7 款型號，額定電流覆蓋500mA-2400mA，輸入電壓180~295VAC，工作溫度 **-30~+45℃，通過多項安規與電磁兼容認證，MTBF 值最低達458.9Khrs**，經 100% 滿載老化測試，提供3 年保固，適配 LED 裝飾、廣告照明等相關裝置，性價比高且信賴性強。
一、產品核心定位與基礎特性
明緯 PLD-60 系列是60W 單組輸出的 LED 專用恒流開關電源，專為 LED 相關裝置設計，核心適配裝飾、廣告照明設備，具備低成本、高信賴性的核心優勢，完成100% 滿載老化測試，提供3 年保固，同時符合 IS 15885 (Part 2/Sec13) 標準。
核心設計：主動式 PFC 功能，恒流輸出，功率因數 PF>0.9（230VAC/277VAC 滿載狀態）；
防護與結構：IP42防護等級，全防護塑膠外殼，ClassⅡ 電源（無 FG），采用自然風冷散熱；
保護機制：具備短路、過溫度雙重保護，均為自動恢復模式，其中短路保護為打嗝模式，異常條件移除后自動恢復。
二、電氣參數（核心型號關鍵指標）
該系列包含 7 款型號，額定電流覆蓋500mA-2400mA，輸出電流精度統一為 **±5.0%，輸入電壓范圍均為180~295VAC**（頻率 47~63Hz），各型號核心輸出參數如下表：
| 型號 | 額定電流 | 工作電壓范圍 | 額定功率 | 紋波與噪聲（最大） | 空載輸出電壓（最大） |
|---|---|---|---|---|---|
| PLD-60-500B | 500mA | 70~108V | 54W | 10.2Vp-p | 118V |
| PLD-60-700B | 700mA | 50~86V | 60.2W | 5.6Vp-p | 100V |
| PLD-60-1050B | 1050mA | 34~57V | 59.85W | 3.8Vp-p | 63V |
| PLD-60-1400B | 1400mA | 25~43V | 60.2W | 3.4Vp-p | 50V |
| PLD-60-1750B | 1750mA | 20~34V | 59.5W | 3.3Vp-p | 50V |
| PLD-60-2000B | 2000mA | 18~30V | 60W | 2.4Vp-p | 35V |
| PLD-60-2400B | 2400mA | 15~25V | 60W | 2.4Vp-p | 35V |
其他關鍵電氣參數：
啟動時間：500ms/230VAC（滿載時）；
總諧波失真：THD<20%（230VAC 輸入負載≥60%/500B≥65%，或 277VAC 輸入負載≥75%）；
效率：Typ.86%-88%（500B 為 88%，其余型號 86%-87%）；
交流電流：Typ.0.6A/230VAC、0.5A/277VAC；
浪涌電流：Typ. 冷啟動25A/230VAC（50% Ipeak，twidth=60μs）；
漏電流：<0.5mA / 240VAC；
溫度系數：±0.03%/℃（0~50℃）；
斷路器配置：230VAC 時，16A B/C 型斷路器可各配置 32 臺同型號電源。
三、環境與可靠性參數
溫濕度要求
工作溫度：-30 ~ +45℃（海拔超 2000 米需按比例降額）；
工作濕度：20 ~ 95% RH，無冷凝；
儲存溫濕度：-40 ~ +80 ℃、10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額規則：海拔超 2000 米時，無風扇機型環境溫度按3.5 ℃ /1000m比例下降，有風扇機型按5 ℃ /1000m比例下降；
平均無故障時間（MTBF）：
Telcordia SR-332 標準：4642.1K hrs min.；
MIL-HDBK-217F 標準（25℃）：458.9Khrs min.。
四、安規與電磁兼容
安全規范：通過 ENEC、BS EN/EN61347-1、BS EN/EN61347-2-13、BS EN/EN62384、BIS IS15885（僅 700B/1050B/1400B）、EAC TP TC 004 認證，IP42 認證通過；
絕緣與耐壓：
耐壓：I/P-O/P:3.75KVAC；
絕緣阻抗：I/P-O/P:100M Ohms / 500VDC / 25 ℃ / 70% RH；
電磁兼容：
發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C、BS EN/EN61000-3-3、EAC TP TC 020；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，B 級輕工業標準（浪涌 2KV）、EAC TP TC 020。

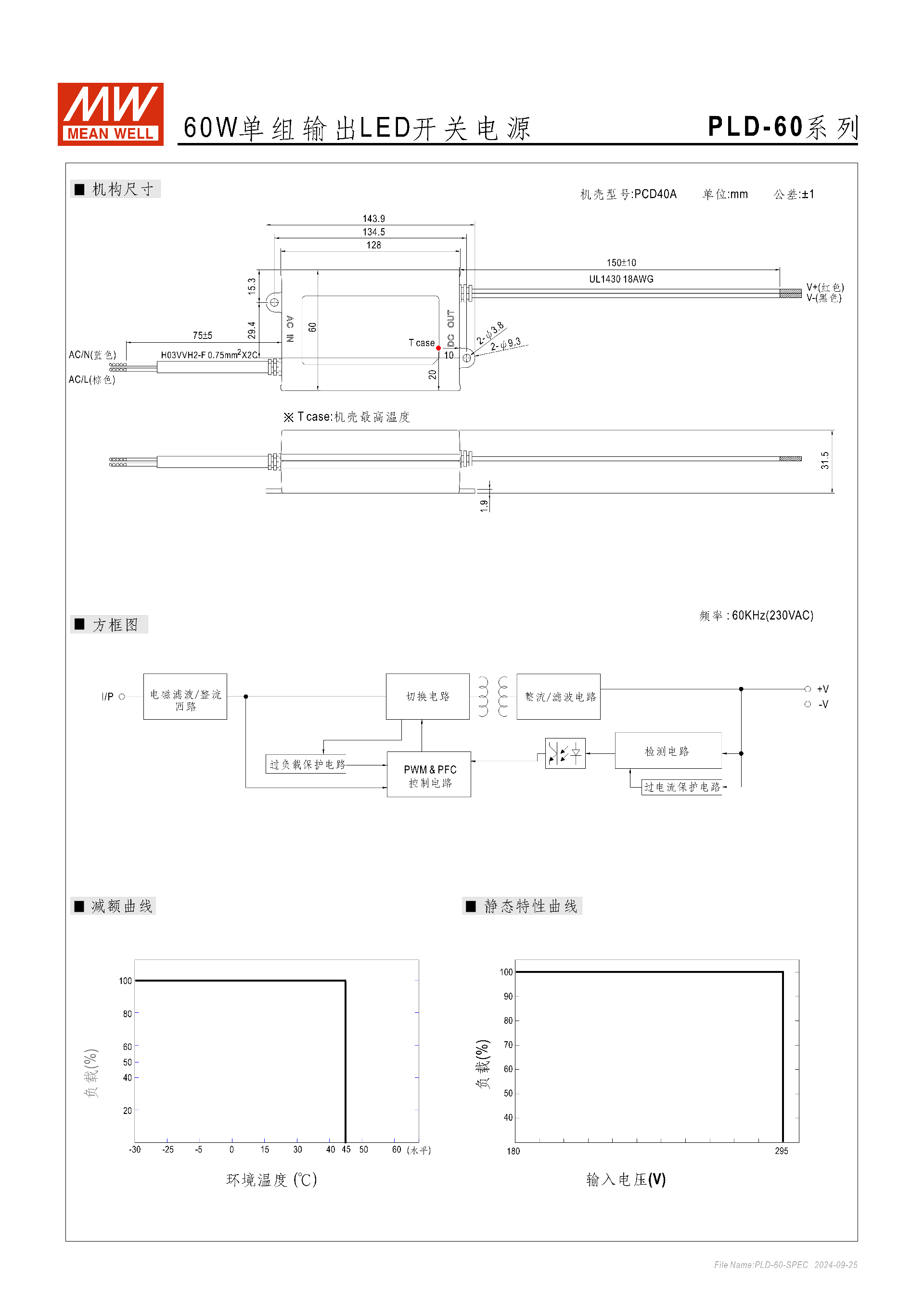

五、物理與包裝參數
尺寸：1286031.5mm（LWH），公差 ±1mm；
線材規格：輸出為 UL1430 18AWG（V + 紅色、V - 黑色），輸入為 H03VVH2-F 0.75mm X2C（AC/N 藍色、AC/L 棕色）；
重量與包裝：單臺0.34Kg，30pcs/11.2Kg/0.58CUFT；
工作頻率：60KHz（230VAC）。
六、重要使用說明
紋波和噪聲測量：需使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ 帶寬下測量；
連接建議：強烈建議直接連接到 LED，不需額外使用驅動器；
ErP 法規要求：僅可在市電和 LED 電源之間加一個開關，以滿足燈具最新 ErP 法規；
關鍵問題
問題 1（產品適配與使用）：PLD-60 系列 LED 電源的核心適配場景是什么，使用時有哪些關鍵連接要求？
答案：核心適配LED 裝飾、廣告照明等 LED 相關裝置與電器產品；使用時的關鍵連接要求為強烈建議直接連接到 LED，無需額外使用驅動器，且為滿足燈具最新 ErP 法規，僅可在市電和該 LED 電源之間加裝一個開關。
問題 2（參數與選型）：PLD-60 系列各型號的額定電流覆蓋范圍是多少，輸出電流精度和輸入電壓范圍是否統一？
答案：該系列 7 款型號的額定電流覆蓋500mA-2400mA；輸出電流精度全系列統一為 **±5.0%，輸入電壓范圍也統一為180~295VAC（47~63Hz）**，僅各型號的輸出工作電壓范圍、額定功率等參數存在差異。
問題 3（環境與可靠性）：PLD-60 系列的工作溫度范圍是多少，海拔超 2000 米時有何降額要求，且該電源的 MTBF 最低值為多少？
答案：工作溫度范圍為 **-30 ~ +45 ℃；海拔超過 2000 米時，無風扇機型環境溫度按3.5 ℃ /1000m比例下降，有風扇機型按5 ℃ /1000m比例下降；MTBF 最低值為458.9Khrs**（依據 MIL-HDBK-217F 標準，25℃環境下），按 Telcordia SR-332 標準則最低達 4642.1K hrs
