明緯 PLD-40 系列是40W 單組輸出 LED 專用恒流開關電源，具備主動式 PFC、IP42 防護、ClassⅡ 無 FG 設計，擁有短路 / 過溫度雙重保護且支持自動恢復，共 6 款型號對應 350mA-1750mA 額定電流，工作電壓范圍 13~108V，滿載老化測試保障品質，具備 86%-88% 典型效率、PF>0.9 的高功率因數，工作溫度 - 30~+50℃，提供3 年保固，適配裝飾 / 廣告照明等 LED 相關裝置，外殼為全防護塑膠材質，自然風冷散熱。
明緯 PLD-40 系列為40W 單組輸出 LED 專用恒流開關電源，主打高性價比、高信賴性，專為 LED 裝飾、廣告照明等裝置設計，核心參數與設計特點分模塊總結如下：
一、核心產品特性
電路與設計：主動式 PFC 功能，純恒流設計，ClassⅡ 電源無 FG（保護接地），無需額外驅動器可直接連接 LED；
防護與散熱：IP42 防塵防水設計，全防護塑膠外殼，自然風冷散熱，無風扇設計減少故障點；
品質與保障：100% 滿載老化測試，低成本高信賴性，提供3 年官方保固；
保護功能：具備短路、過溫度雙重保護，異常條件移除后均支持自動恢復，短路為打嗝模式，過溫度會直接關閉輸出。

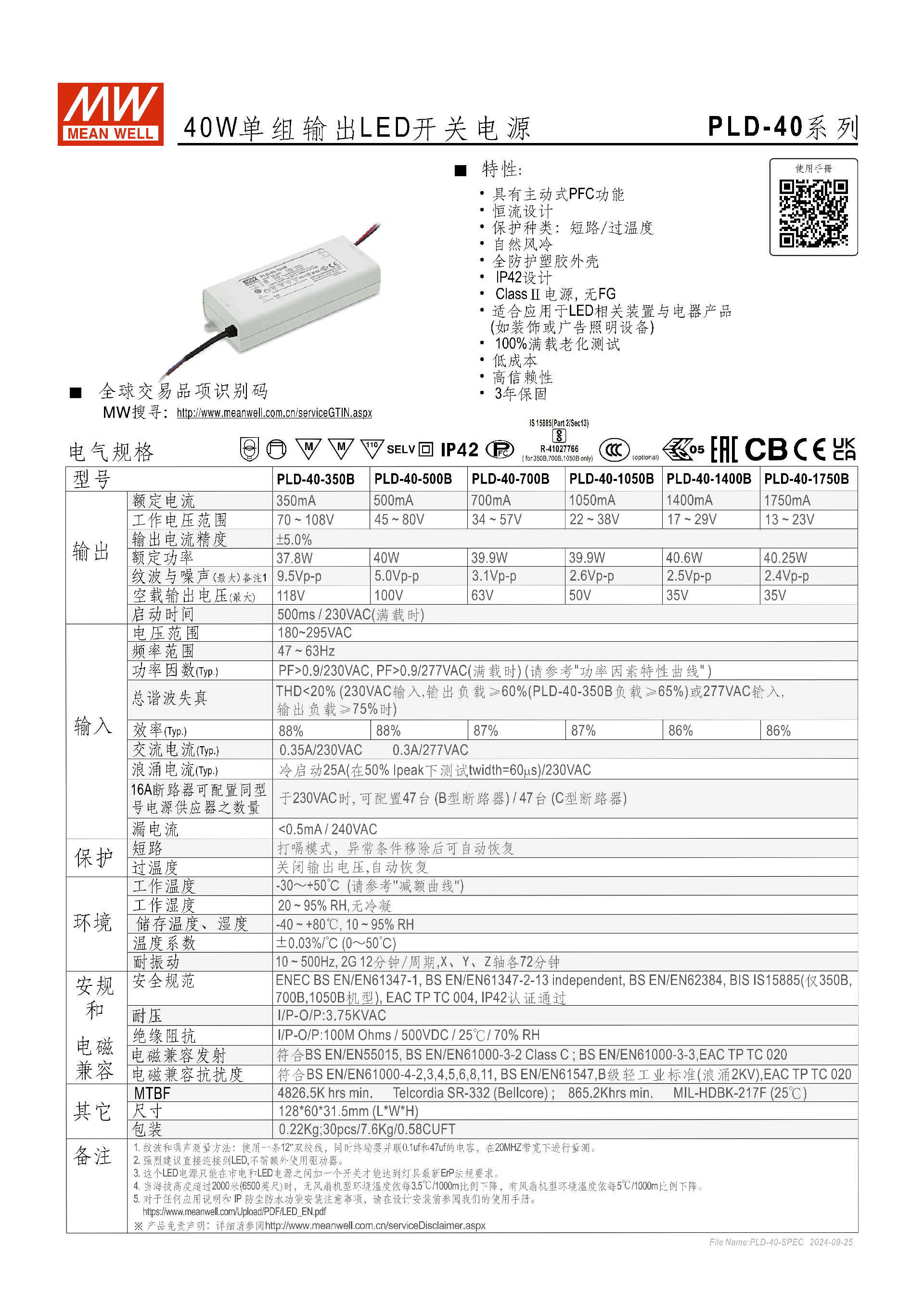

二、關鍵電氣規格
該系列共 6 款型號，核心電流、電壓、功率參數如下表，輸出電流精度統一為 ±5.0%：
| 型號 | PLD-40-350B | PLD-40-500B | PLD-40-700B | PLD-40-1050B | PLD-40-1400B | PLD-40-1750B |
|---|---|---|---|---|---|---|
| 額定電流 | 350mA | 500mA | 700mA | 1050mA | 1400mA | 1750mA |
| 工作電壓范圍 | 70~108V | 45~80V | 34~57V | 22~38V | 17~29V | 13~23V |
| 額定輸出功率 | 37.8W | 40W | 39.9W | 39.9W | 40.6W | 40.25W |
| 紋波與噪聲 (Max) | 9.5Vp-p | 5.0Vp-p | 3.1Vp-p | 2.6Vp-p | 2.5Vp-p | 2.4Vp-p |
| 空載輸出電壓 (Max) | 118V | 100V | 63V | 50V | 35V | 35V |
| 典型效率 | 88% | 88% | 87% | 87% | 86% | 86% |
其他核心電氣參數：
輸入規格：電壓180~295VAC，頻率47~63Hz；滿載時 230VAC/277VAC 下PF>0.9，總諧波失真 THD<20%（特定負載條件）；
電氣參數：230VAC 下交流電流 0.35A、浪涌電流冷啟動 25A，277VAC 下交流電流 0.3A；漏電流 **<0.5mA/240VAC**；
啟動時間：500ms/230VAC（滿載工況）；溫度系數 ±0.03%/℃（0~50℃）。
三、環境與使用要求
工作環境：溫度 **-30~+50℃**（需參考減額曲線），濕度 20~95% RH 且無冷凝；
儲存環境：溫度 - 40~+80℃，濕度 10~95% RH；
耐振動：10~500Hz、2G 條件下，12 分鐘 / 周期，X/Y/Z 三軸各測試 72 分鐘；
海拔降額：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
四、安規與電磁兼容
安全認證：通過 ENEC、BS EN/EN61347-1/2-13、EN62384 等，BIS IS15885 僅 350B/700B/1050B 型號認證，同時通過 EAC TP TC 004；
耐壓與絕緣：I/P-O/P（輸入 - 輸出）耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/70% RH；
電磁兼容：發射端符合 BS EN/EN55015、EN61000-3-2 Class C 等；抗擾度符合 EN61000-4 系列、EN61547 B 級輕工業標準（浪涌 2KV），同時滿足 EAC TP TC 020。

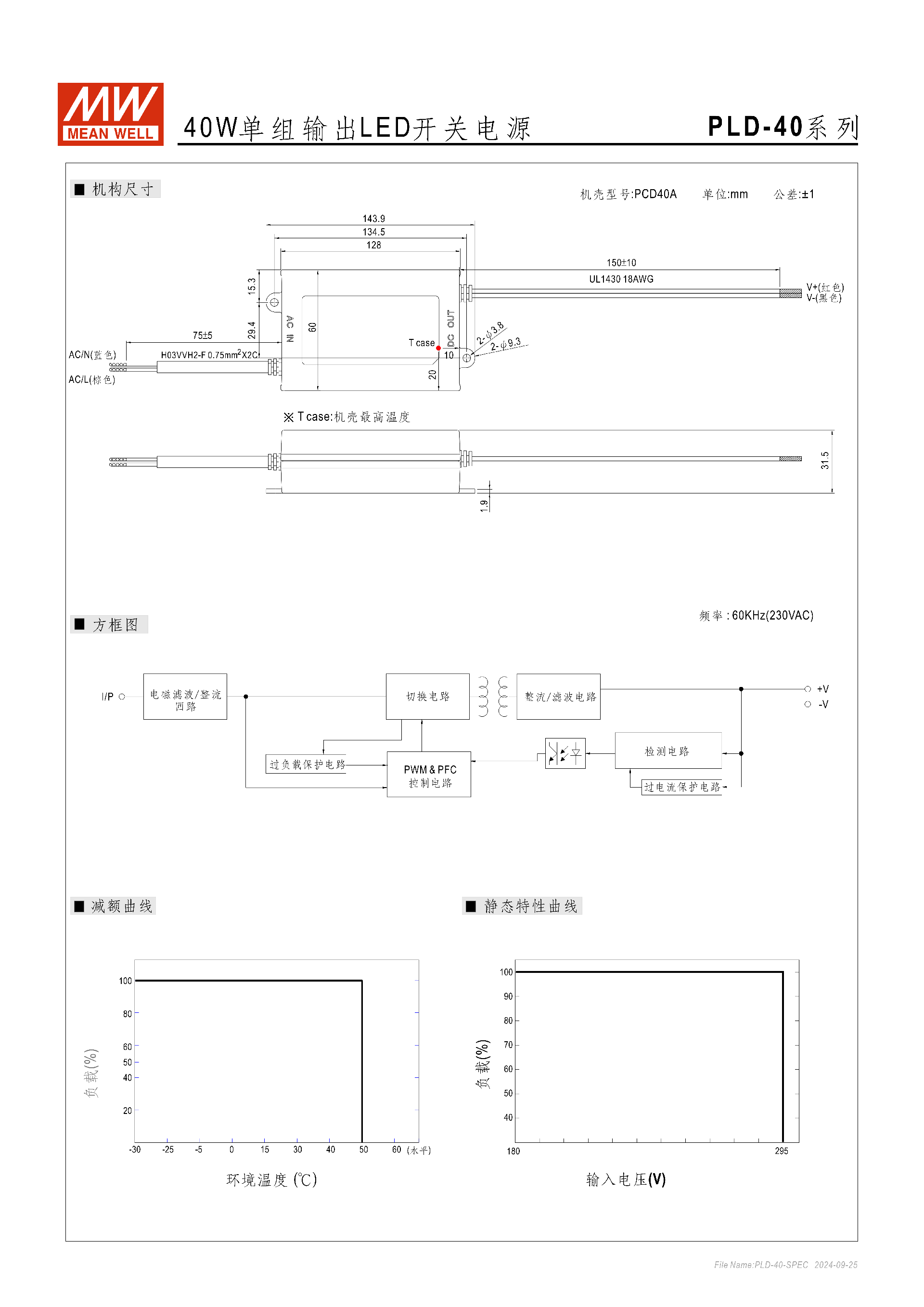

五、物理與其他參數
尺寸與重量：機身尺寸1286031.5mm（LWH），單臺凈重 0.22Kg；包裝規格 30pcs/7.6Kg/0.58CUFT；
接線規范：AC/L（棕色）、AC/N（藍色）、V+（紅色）、V-（黑色），線材為 UL1430 18AWG、H03VVH2-F 0.75mm X2C 2；
平均無故障時間（MTBF）：最低4826.5K hrs（Telcordia SR-332 標準，25℃）；最低 865.2Khrs（MIL-HDBK-217F 標準，25℃）；
電路頻率：60KHz（230VAC 輸入）。
六、應用與重要備注
適用場景：LED 相關裝置與電器產品，如裝飾、廣告照明設備；
法規要求：市電與 LED 電源間需加裝開關，方可滿足燈具最新 ErP 法規；
紋波測量：采用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測量；
斷路器配置：230VAC 時，16A B/C 型斷路器均可配置 47 臺同型號電源。
關鍵問題
問題 1（產品選型類）：PLD-40 系列各型號的額定電流和適配工作電壓范圍有何差異，核心適配哪種 LED 應用場景？
答案：該系列共 6 款型號，額定電流覆蓋 350mA-1750mA，對應工作電壓范圍從 13~23V（1750B）到 70~108V（350B），電流越大適配電壓范圍越窄；核心適配 LED 裝飾照明、廣告照明等恒流驅動需求的 LED 裝置，可直接連接 LED 無需額外驅動器。
問題 2（使用限制類）：PLD-40 系列在海拔、溫度方面有哪些使用降額要求，過溫 / 短路時的保護機制是什么？
答案：海拔超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000m比例下降；工作溫度常規為 - 30~+50℃，需參考減額曲線使用。保護機制：短路時進入打嗝模式，異常條件移除后自動恢復；過溫度時直接關閉輸出電壓，溫度恢復正常后自動恢復輸出。
問題 3（性能與安規類）：PLD-40 系列的功率因數、效率及核心安規認證有何特點，哪些型號有 BIS 認證？
答案：性能上，230VAC/277VAC 滿載時PF>0.9，典型效率 86%-88%，THD<20%（特定負載條件）；安規上通過 ENEC、BS EN/EN61347 系列、EAC 等多項認證，僅 PLD-40-350B、700B、1050B 三款型號通過 BIS IS15885 認證，同時輸入 - 輸出耐壓達 3.75KVAC，絕緣阻抗 100MΩ，電磁兼容符合輕工業 B 級標準
