PLD-25 系列 25W 單組輸出 LED 開關電源為明緯出品的恒流設計電源，具備IP42 防護、主動式 PFC 功能，交流輸入范圍90~295VAC，擁有短路 / 過溫度雙重保護且支持自然風冷，提供 PLD-25-350/700/1050/1400 四款型號，額定電流覆蓋 350~1400mA，適配40~58V 至 12~18V不同工作電壓范圍，通過 UL8750 等多項安規認證，MTBF 最低達 968.2Khrs，適合 LED 裝飾 / 廣告照明等室內干濕環境，支持 3 年可選保固，100% 滿載老化測試保障高信賴性。

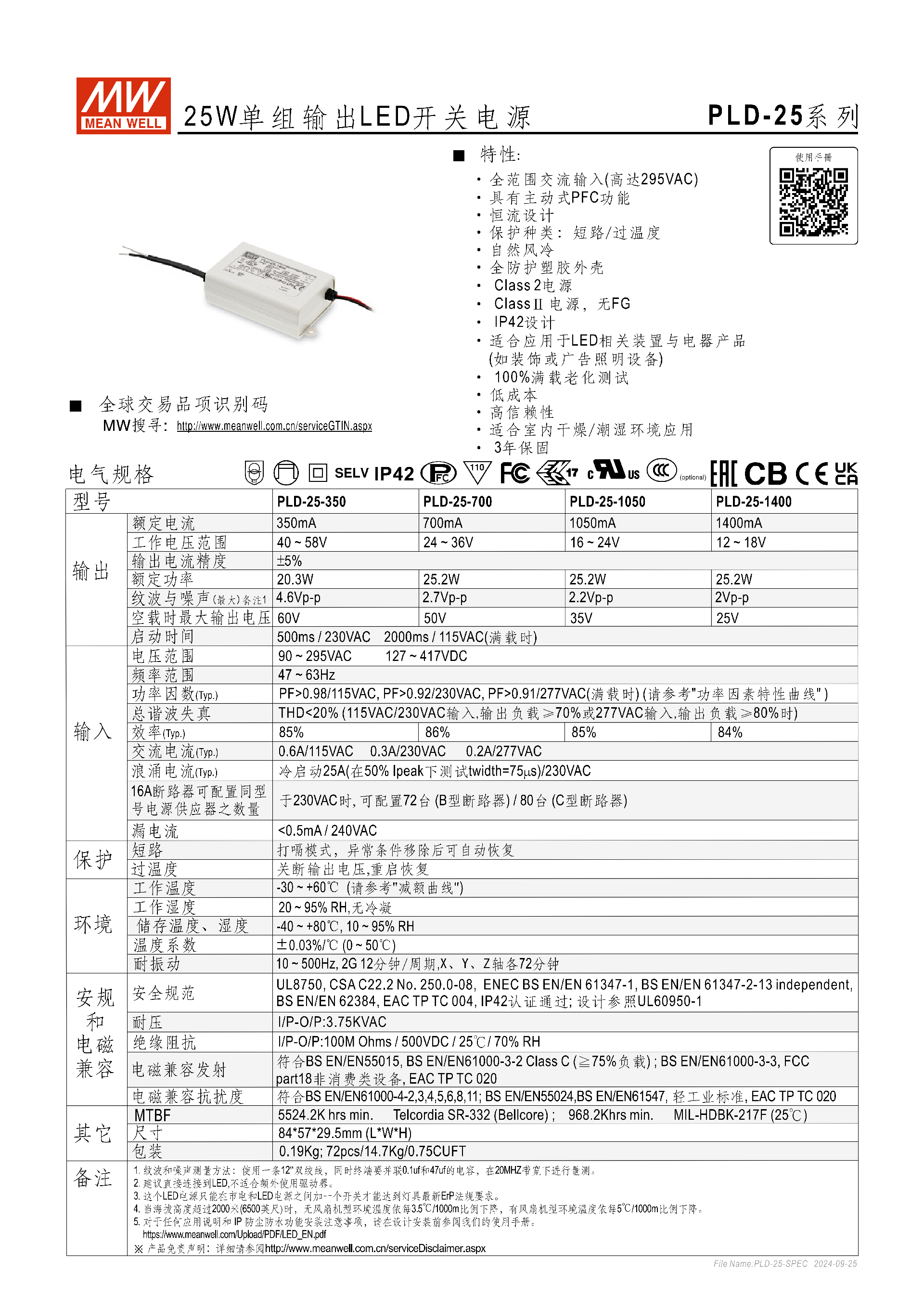

本文檔為明緯PLD-25 系列 25W 單組輸出 LED 開關電源的技術規格書，詳細列明了產品核心特性、電氣參數、保護功能、環境要求、安規認證、物理尺寸及使用備注等內容，該電源為恒流設計，主打高信賴性、低成本，適配 LED 相關照明設備，以下為分點詳細總結：
一、產品核心特性
電氣設計：恒流設計，搭載主動式 PFC 功能，全范圍交流輸入（最高295VAC），支持 AC90~295VAC/DC127~417VDC輸入；
防護與等級：IP42防塵防水設計，Class 2/Ⅱ 電源等級，無 FG（保護接地），全防護塑膠外殼；
運行與測試：自然風冷散熱，完成100% 滿載老化測試，高信賴性、低成本；
保固與適配：3 年保固（可選），適合室內干燥 / 潮濕環境，適配 LED 裝飾、廣告照明等 LED 相關裝置；
核心優勢：短路 / 過溫度雙重保護，自動恢復式設計，符合最新 ErP 法規適配要求。
二、核心輸出規格（四款型號）
PLD-25 系列共四款型號，核心輸出參數差異如下，輸出電流精度均為 ±5%：
| 型號 | PLD-25-350 | PLD-25-700 | PLD-25-1050 | PLD-25-1400 |
|---|---|---|---|---|
| 額定電流 | 350mA | 700mA | 1050mA | 1400mA |
| 工作電壓范圍 | 40~58V | 24~36V | 16~24V | 12~18V |
| 額定功率 | 20.3W | 25.2W | 25.2W | 25.2W |
| 紋波與噪聲（最大） | 4.6Vp-p | 2.7Vp-p | 2.2Vp-p | 2Vp-p |
| 空載最大輸出電壓 | 60V | 50V | 35V | 25V |
其他輸出通用參數：滿載啟動時間500ms/230VAC、2000ms/115VAC。
三、輸入電氣規格
頻率范圍：47~63Hz；
功率因數（Typ.，滿載）：PF>0.98/115VAC、PF>0.92/230VAC、PF>0.91/277VAC（需參考功率因素特性曲線）；
總諧波失真：THD<20%（115/230VAC 輸入負載≥70%，277VAC 輸入負載≥80% 時）；
效率（Typ.）：四款型號依次為 85%、86%、85%、84%；
交流電流（Typ.）：115VAC 為 0.6A、230VAC 為 0.3A、277VAC 為 0.2A；
浪涌電流：25A 冷啟動（230VAC，50% Ipeak 下測試 twidth=75μs）；
漏電流：<0.5mA / 240VAC；
斷路器配置：16A 斷路器，230VAC 時可配置 **72 臺（B 型）/80 臺（C 型）** 同型號電源。
四、保護功能
短路保護：采用打嗝模式，異常條件移除后可自動恢復；
過溫度保護：觸發后直接關斷輸出電壓，通過重啟實現恢復。
五、環境與物理參數
溫濕度
工作溫度：-30 ~ +60℃（需參考減額曲線），溫度系數 **±0.03%/℃ (0 ~ 50℃)**；
工作濕度：20 ~ 95% RH，無冷凝；
儲存溫濕度：-40 ~ +80℃，10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔要求：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；

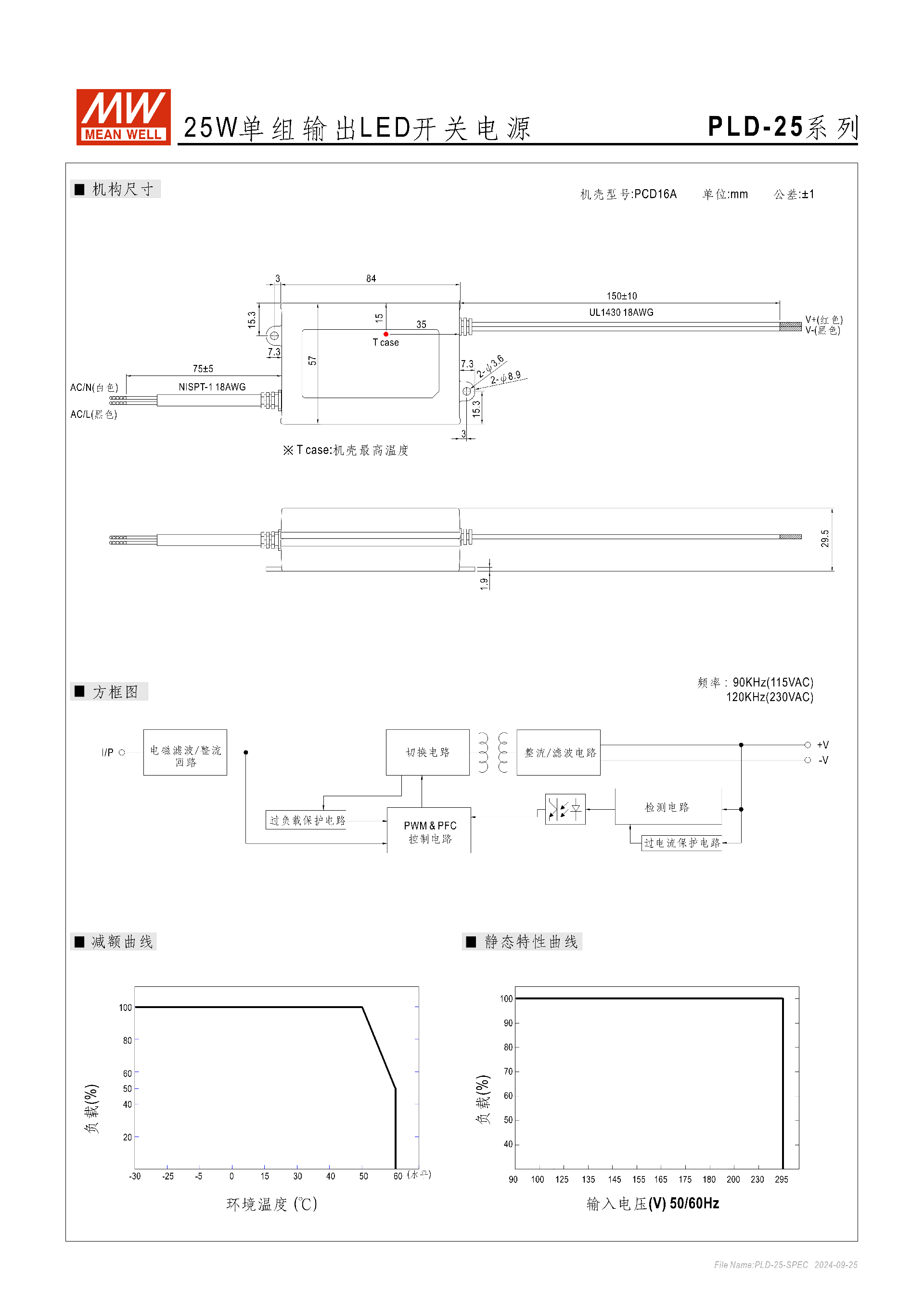

物理尺寸：845729.5mm (LWH)，單機重量0.19Kg；
包裝：72pcs/14.7Kg/0.75CUFT；
線材：DC 端為 UL1430 18AWG（V + 紅色、V - 黑色），AC 端為 NISPT-1 18AWG（AC/L 黑色、AC/N 白色）。
六、安規與電磁兼容
安全認證：通過UL8750、CSA C22.2 No. 250.0-08、ENEC BS EN/EN 61347系列、IP42 等認證，設計參照 UL60950-1、EAC TP TC 004；
絕緣與耐壓：I/P-O/P3.75KVAC耐壓，絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH；
電磁兼容發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（≥75% 負載）、FCC part18 非消費類設備等標準；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55024 等輕工業標準。
七、可靠性與其他
MTBF（平均無故障時間）：最低5524.2K hrs（Telcordia SR-332）、968.2Khrs（MIL-HDBK-217F，25℃）；
工作頻率：90KHz（115VAC）、120KHz（230VAC）。
八、重要使用備注
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在 20MHZ 帶寬下進行；
建議直接連接到 LED，不適合額外使用驅動器；
需在市電和 LED 電源之間加一個開關，才能滿足燈具最新 ErP 法規要求；
設計安裝前需參閱使用手冊，確認 IP 防塵防水功能及應用安裝注意事項。
關鍵問題
問題 1（產品適配性）：PLD-25 系列四款型號的核心輸出差異是什么，分別適配什么電壓范圍的 LED 設備？
答案：該系列有 PLD-25-350/700/1050/1400 四款型號，核心差異為額定電流（350/700/1050/1400mA）、工作電壓范圍及相關輸出參數，其中 PLD-25-350 適配 40~58V LED 設備，PLD-25-700 適配 24~36V，PLD-25-1050 適配 16~24V，PLD-25-1400 適配 12~18V；四款型號輸出電流精度均為 ±5%，額定功率除 350 型號為 20.3W 外，其余均為 25.2W。
問題 2（使用限制）：PLD-25 系列電源在安裝和使用過程中有哪些關鍵的硬性要求？
答案：① 電氣連接：建議直接連接 LED，不可額外使用驅動器；② ErP 法規：必須在市電與電源之間加裝開關，才能滿足最新燈具 ErP 法規；③ 海拔要求：海拔超過 2000 米時，無風扇機型的環境溫度需按 3.5℃/1000m 的比例下降；④ 測量規范：紋波噪聲測量需按指定線材、電容和帶寬操作；⑤ 安裝前需查閱使用手冊，確認 IP42 防塵防水的安裝注意事項。
問題 3（可靠性與保護）：PLD-25 系列電源具備哪些保護功能，其可靠性指標如何，環境適應能力怎樣？
答案：① 保護功能：具備短路和過溫度雙重保護，短路為打嗝模式且異常移除后自動恢復，過溫則關斷輸出并通過重啟恢復；② 可靠性：完成 100% 滿載老化測試，MTBF 最低達 968.2Khrs（MIL-HDBK-217F，25℃）、5524.2K hrs（Telcordia SR-332），通過多項國際安規認證；③ 環境適應：工作溫度 - 30~+60℃、工作濕度 20~95% RH（無冷凝），儲存溫度 - 40~+80℃，耐 10~500Hz/2G 的振動，IP42 防護，適合室內干燥 / 潮濕環境。
