PLD-16 系列為明緯推出的16W 單組輸出 LED 專用開關電源，分A 型（90~135VAC 輸入）和B 型（180~295VAC 輸入）兩大輸入版本，含 PLD-16-350/700/1050/1400 四款型號，均為恒流設計且具備主動式 PFC 功能，功率因數滿載時均 **>0.9**，擁有短路、過溫度雙重保護，短路為打嗝模式可自恢復，過溫則關閉輸出重啟恢復，機身是IP42 防護的全防護塑膠外殼，ClassⅡ 無 FG 設計，自然風冷，通過多項安規與電磁兼容認證，MTBF 值最高達6807.7K hrs，提供3 年保固，適配 LED 裝飾、廣告照明等設備，還需遵循 ErP 法規、海拔減額等特殊使用要求。

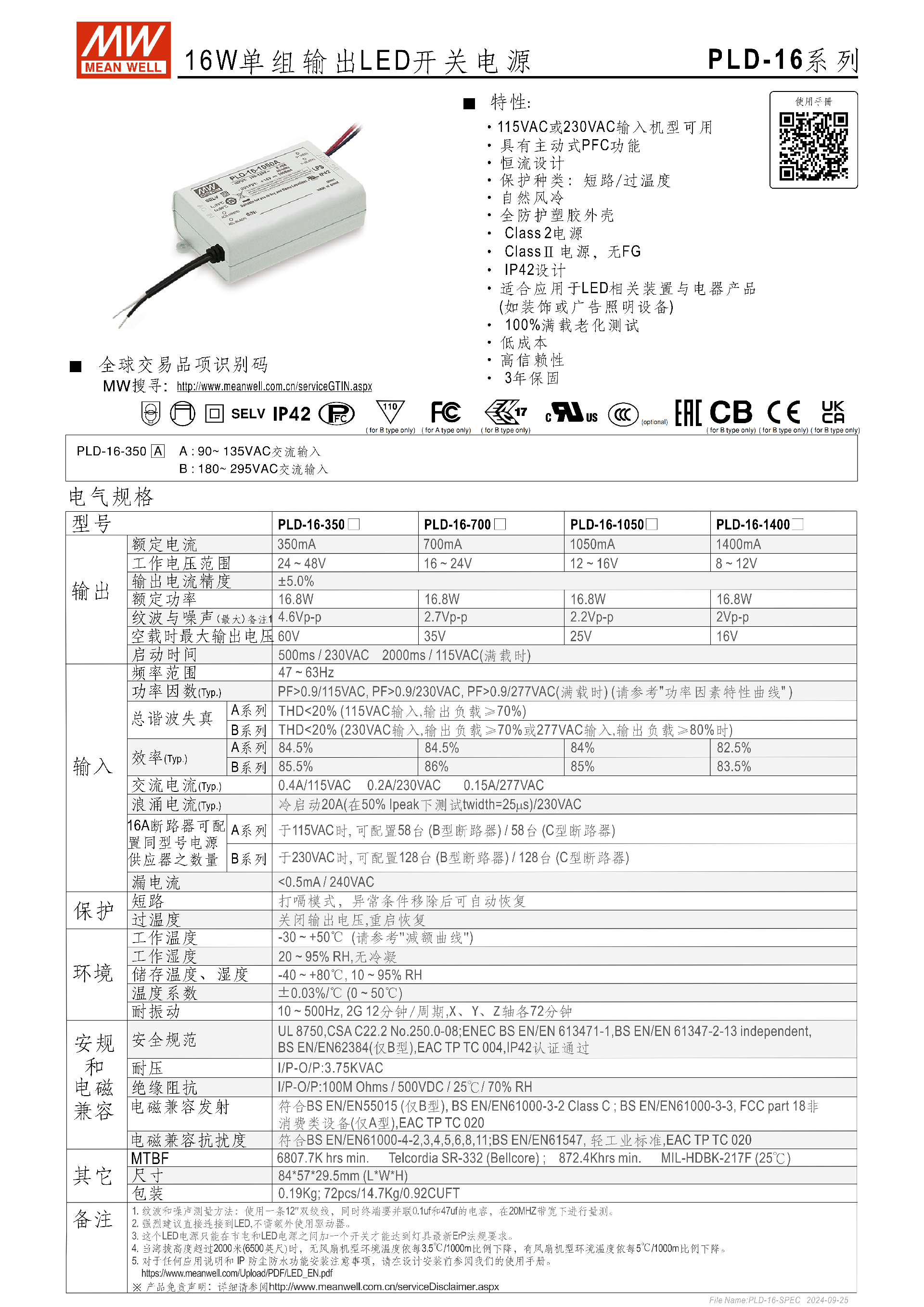

本文檔為明緯PLD-16 系列 16W 單組輸出 LED 開關電源的技術規格書，詳細列明了該系列電源的核心特性、電氣規格、物理參數、環境要求、認證規范及使用注意事項，該系列為 LED 專用電源，適配裝飾、廣告照明等 LED 設備，具備高性價比、高可靠性等特點，以下為分模塊詳細總結：
一、產品核心特性
基礎屬性：16W 單組輸出LED 開關電源，分A 型（90~135VAC 交流輸入）和B 型（180~295VAC 交流輸入），支持115/230/277VAC不同市電電壓，頻率范圍47~63Hz；
核心設計：恒流設計+主動式 PFC 功能，滿載時功率因數PF>0.9，ClassⅡ 電源（無 FG），IP42防塵防水設計；
工藝與保障：100% 滿載老化測試，低成本、高信賴性，提供3 年保固，自然風冷，全防護塑膠外殼；
核心適配：專為 LED 相關裝置設計，如裝飾、廣告照明設備，強烈建議直接連接 LED，無需額外驅動器。
二、電氣規格（核心參數）
該系列含PLD-16-350/700/1050/1400四款型號，額定功率均為16.8W，核心輸出 / 輸入?yún)?shù)如下表：
| 型號 | 額定電流 | 電流精度 | 輸出電壓范圍 | 空載最大輸出電壓 | 紋波與噪聲（最大） | A 型效率 | B 型效率 |
|---|---|---|---|---|---|---|---|
| PLD-16-1400 | 1400mA | ±5.0% | 16~24V | 60V | 2Vp-p | 82.5% | 83.5% |
| PLD-16-1050 | 1050mA | ±5.0% | 24~48V | 35V | 2.2Vp-p | 84% | 85% |
| PLD-16-700 | 700mA | ±5.0% | 8~12V | 25V | 2.7Vp-p | 84.5% | 86% |
| PLD-16-350 | 350mA | ±5.0% | 12~16V | 16V | 4.6Vp-p | 84.5% | 85.5% |
其他關鍵電氣參數：
輸入電流：0.4A/115VAC、0.2A/230VAC、0.15A/277VAC（典型值）；
浪涌電流：冷啟動20A/230VAC（50% Ipeak 下測試 twidth=25μs）；
漏電流：<0.5mA / 240VAC；
啟動時間：500ms/230VAC、2000ms/115VAC（滿載時）；
功率因數與諧波：滿載 PF>0.9；THD<20%（115VAC 輸入負載≥70%，230VAC 輸入負載≥70%，277VAC 輸入負載≥80%）。
三、保護功能
短路保護：打嗝模式，異常條件移除后自動恢復；
過溫度保護：檢測到過溫后關閉輸出電壓，設備重啟后恢復；
電氣絕緣：I/P-O/P 耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC（25℃/70% RH）。

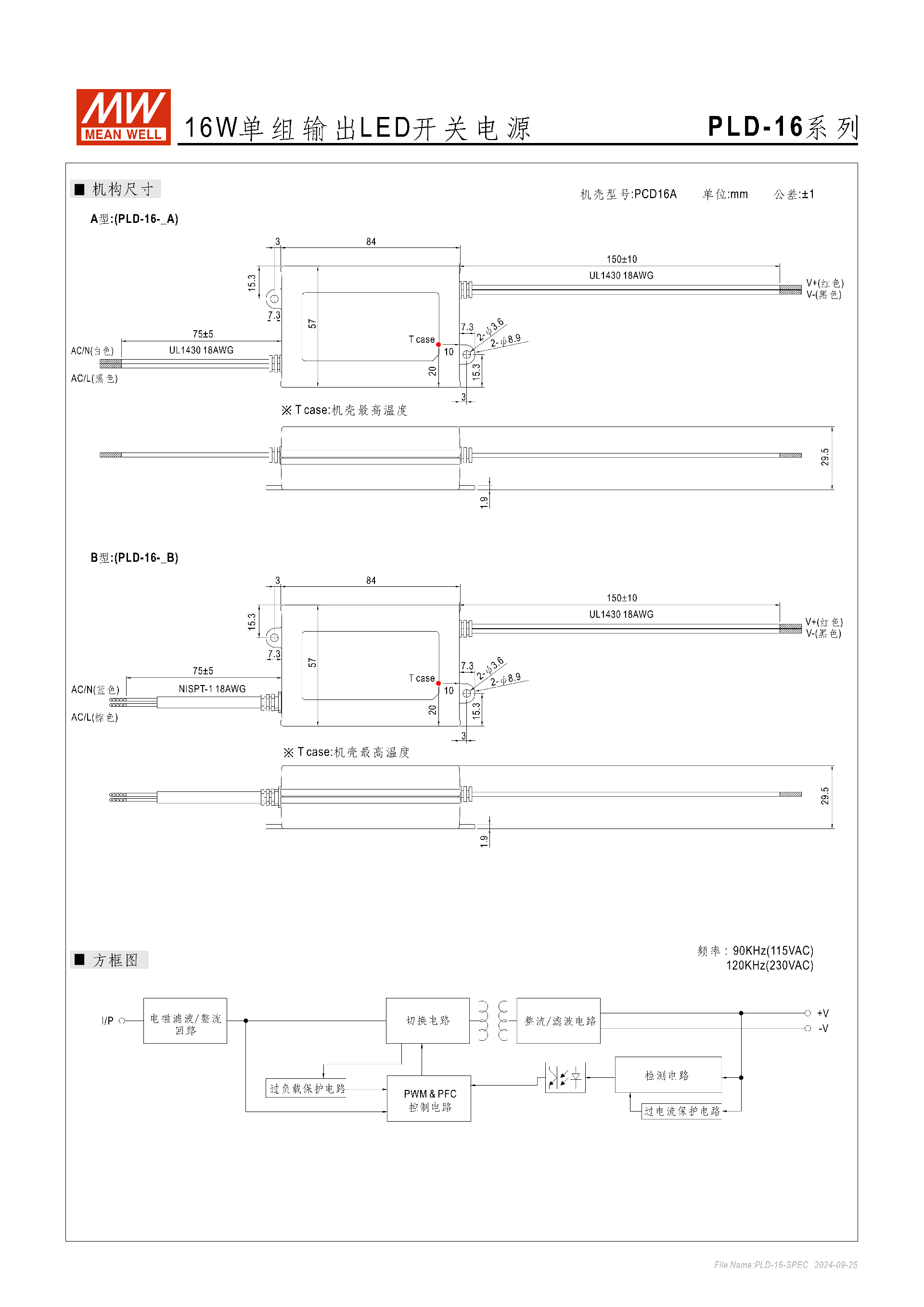

四、物理規格
尺寸：845729.5mm (LWH)，公差 ±1mm；
重量：?jiǎn)闻_(tái)0.19Kg，包裝規格72pcs/14.7Kg/0.92CUFT；
線材：A 型采用 UL1430 18AWG 線材，B 型為 NISPT-1 18AWG+UL1430 18AWG，正負極 / 零火線有明確顏色標識；
電路頻率：90KHz（115VAC 輸入）、120KHz（230VAC 輸入）。
五、環境參數
工作溫度：-30 ~ +50℃（需參考減額曲線），儲存溫度 **-40 ~ +80℃**；
濕度：工作濕度20 ~ 95% RH（無冷凝），儲存濕度10 ~ 95% RH；
溫度系數：±0.03%/℃（0 ~ 50℃）；
耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔減額要求：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
六、認證與可靠性
可靠性（MTBF）：最小值6807.7K hrs（Telcordia SR-332 標準）、872.4K hrs（MIL-HDBK-217F 標準，25℃）；
安全規范：通過 UL 8750、CSA C22.2 No.250.0-08、ENEC BS EN/EN 61347 等認證，IP42 認證通過；
電磁兼容：
發射：符合 BS EN/EN55015（僅 B 型）、BS EN/EN61000-3-2 Class C 等；
抗擾度：符合 BS EN/EN61000-4-2/3/4 等，輕工業標準、EAC TP TC 020；
斷路器配置：16A 斷路器下，115VAC 可配置58 臺（B/C 型斷路器），230VAC 可配置128 臺（B/C 型斷路器）。
七、重要使用注意事項
紋波和噪聲測量：需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量；
ErP 法規要求：僅能在市電和 LED 電源之間加一個開關，方可滿足燈具最新 ErP 法規；
安裝參考：設計安裝前需參閱官方使用手冊，了解 IP 防塵防水功能安裝注意事項；
產品免責：詳細條款參考明緯官方免責聲明頁面。
關鍵問題
問題 1（產品選型與適配）：PLD-16 系列有哪幾款型號，各型號核心輸出參數有何差異，適配哪些 LED 應用場景？
答案：該系列有 PLD-16-350/700/1050/1400 四款型號，額定功率均為 16.8W，電流精度均為 ±5.0%，核心差異為額定電流（350/700/1050/1400mA）、輸出電壓范圍（12~16V/8~12V/24~48V/16~24V）、空載最大輸出電壓及紋波噪聲值；全系列均適配 LED 相關裝置與電器產品，尤其適合 LED 裝飾、廣告照明設備，且均建議直接連接 LED，無需額外驅動器。
問題 2（使用環境與限制）：PLD-16 系列電源在環境使用上有哪些關鍵限制，海拔、溫度方面需遵循什么要求？
答案：工作溫度限制為 - 30~+50℃（需參考減額曲線），工作濕度 20~95% RH 無冷凝；海拔超過 2000 米時，無風扇機型的環境溫度需按 3.5℃/1000m 的比例下降；同時設備耐振動為 10~500Hz、2G，X/Y/Z 軸各 72 分鐘，儲存溫濕度為 - 40~+80℃、10~95% RH。
問題 3（安全與合規）：PLD-16 系列電源具備哪些保護功能，為滿足最新 ErP 法規及安規要求，使用時需注意什么？
答案：保護功能包含短路保護（打嗝模式，異常移除后自恢復）、過溫度保護（關輸出，重啟恢復），且有 I/P-O/P 3.75KVAC 耐壓、100MΩ 絕緣阻抗的電氣防護；合規使用注意：①需在市電和 LED 電源之間僅加裝一個開關，方可滿足燈具最新 ErP 法規；②產品通過 UL 8750、IP42 等多項安規認證，B 型型號才符合 BS EN/EN55015 電磁兼容發射標準，A 型僅符合 FCC part 18 非消費類設備標準；③設計安裝前需參閱官方手冊，遵循 IP42 防塵防水的安裝要求。
