明緯PLC-100 系列是 100W 單組輸出 LED 專用開關電源，具備國際通用全范圍交流輸入、主動式 PFC功能，效率最高達88.5%，擁有短路 / 過流 / 過壓 / 過溫四重保護且支持自然風冷，通過 LPS 限功率及多項國際安規認證，提供 12V/15V/20V 等 7 種輸出電壓規格，額定功率 60W~96W 不等，工作溫度范圍 **-30~+50℃，適用于 LED 照明、電子字幕屏等場景，享有2 年保固 **，同時兼具恒壓 + 恒流雙驅動模式，能適配不同 LED 驅動需求。

一、產品基礎信息

明緯PLC-100 系列為100W 單組輸出 LED 專用開關電源，主打高信賴性與多場景適配，是 Class 2 電源且通過 LPS 限功率電源測試，出廠經100% 滿載老化測試，享有2 年保固，適用于 LED 照明、電子字幕屏，還可適配公路 / 鐵路等交通信號類光源產品，符合世界照明設備安全規范及歐盟 ErP 指令相關要求。

二、核心產品特性

  1. 供電與能效：支持國際通用全范圍交流輸入，搭配主動式 PFC 功能，滿載時功率因數 PF>0.95，總諧波失真 THD<20%（輸出負載≥75%），效率最高達88.5%；

  2. 保護機制：具備短路、過電流、過電壓、過溫度四重保護，過流為恒流限制且故障移除后自動恢復，過壓為關斷輸出且重啟后恢復，過溫具備專屬保護電路；

  3. 散熱與設計：采用自然風冷設計，無需額外散熱配件，同時為恒壓 + 恒流雙特性電源，適配不同 LED 驅動方式；

  4. 認證合規：通過 UL、TUV、GB、EAC 等多項國際 / 國內安規認證，電磁兼容符合發射與抗擾度相關標準。

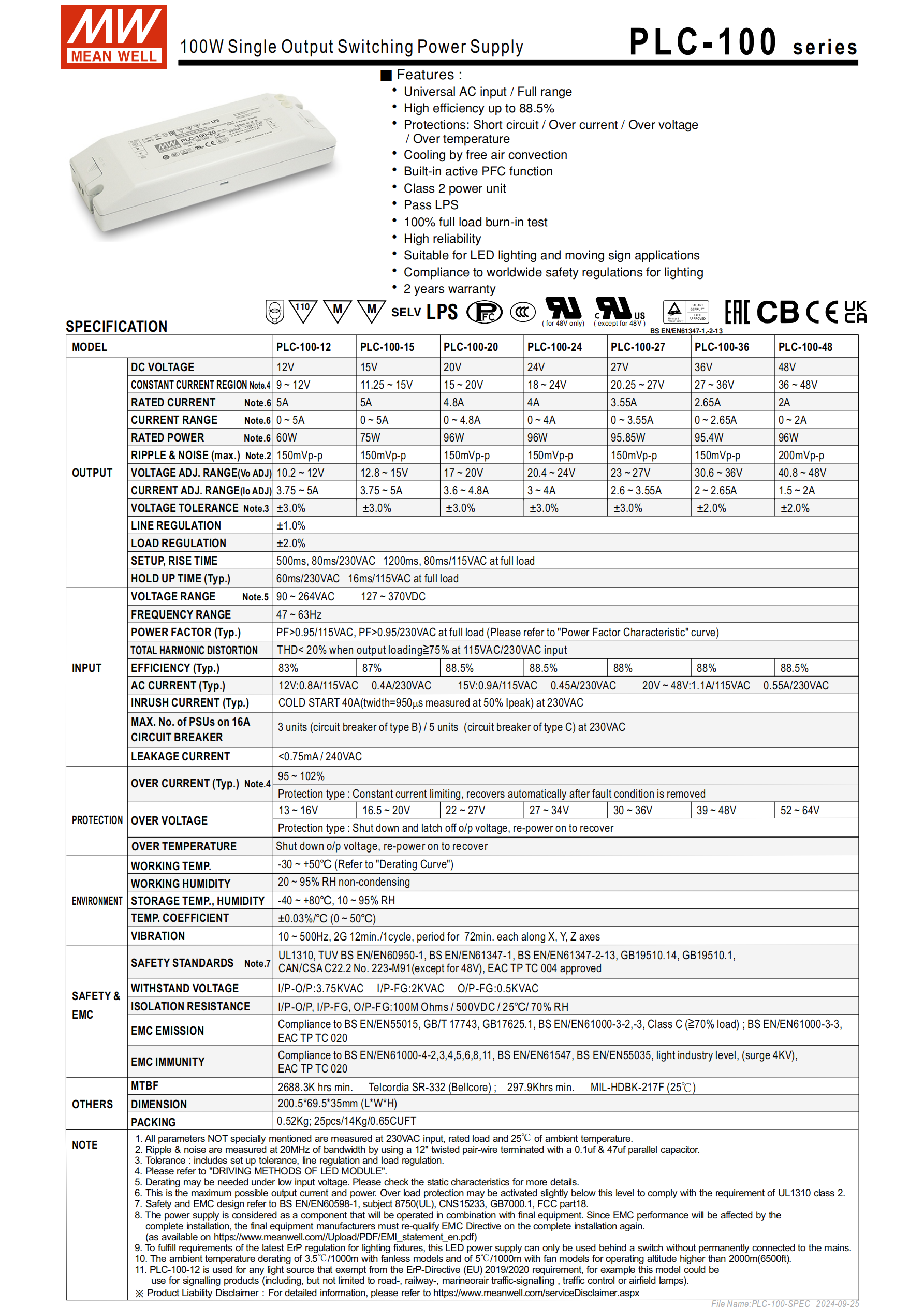

三、關鍵電氣規格

該系列共 7 種型號，輸出電壓覆蓋 12V~48V，核心輸出參數如下表，所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量：


型號輸出直流電壓額定電流額定功率恒電流范圍電壓調整范圍紋波與噪聲（最大）
PLC-100-1212V5A60W9~12V10.2~12V150mVp-p
PLC-100-1515V5A75W11.25~15V12.8~15V150mVp-p
PLC-100-2020V4.8A96W15~20V17~20V150mVp-p
PLC-100-2424V4A96W18~24V20.4~24V150mVp-p
PLC-100-2727V3.55A95.85W20.25~27V23~27V150mVp-p
PLC-100-3636V2.65A95.4W27~36V30.6~36V150mVp-p
PLC-100-4848V2A96W36~48V40.8~48V200mVp-p
其他核心電氣參數：





  1. 精度與調整率：電壓精度 ±2.0%~±3.0%，線性調整率 **±1.0%，負載調整率±2.0%**，電流支持 0 至額定值調節，且各型號均有專屬恒流調節范圍；

  2. 輸入?yún)?shù)：輸入電壓范圍90~264VAC或127~370VDC，頻率范圍 47~63Hz，漏電流 < 0.75mA/240VAC，浪涌電流冷啟動 40A（230VAC，50% Ipeak，twidth=950μs）；

  3. 啟動與保持：230VAC 滿載時啟動 / 上升時間 500ms/80ms，保持時間 60ms；115VAC 滿載時為 1200ms/80ms，保持時間 16ms。

四、環境與機械參數

  1. 工作環境：工作溫度 **-30~+50℃（海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃），工作濕度無明確限值，儲存溫濕度為 20~95% RH 且無冷凝；溫度系數±0.03%/℃**（0~50℃）；

  2. 耐振動：可承受 10~500Hz、2G 的振動，12 分鐘 / 周期，X、Y、Z 軸各測試 72 分鐘；

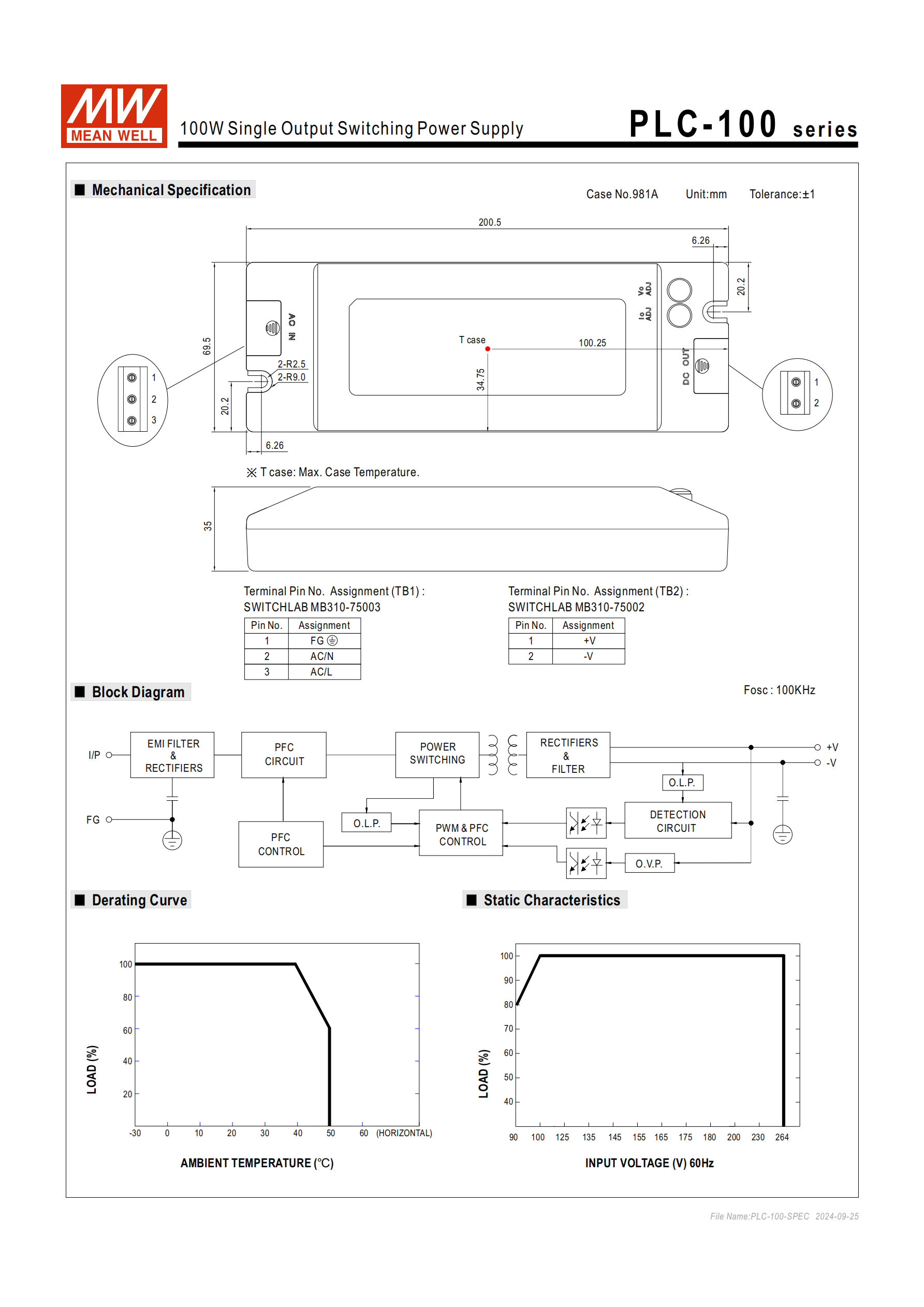

  3. 物理尺寸：機身尺寸200.569.535mm（LWH），單機重量 0.52Kg，25 臺整包裝重 14Kg，體積 0.65CUFT；

  4. 端子腳位：TB1 引腳為 1-FG、2-AC/N、3-AC/L；TB2 引腳為 + V、-V，接線方式清晰。

五、安規與電磁兼容

  1. 安規標準：符合 UL1310、TUV BS EN/EN60950-1、GB19510.1/14、EAC TP TC 004 等；

  2. 耐壓與絕緣：I/P-O/P 耐壓 3.75KVAC，I/P-FG2KVAC，O/P-FG0.5KVAC；絕緣阻抗 I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（500VDC/25℃/70%RH）；

  3. EMC 要求：發射端符合 BS EN/EN55015、GB/T17743 等，Class C（≥70% 負載）；抗擾度符合 BS EN/EN61000-4 系列標準，A 級輕工業標準（浪涌 4KV），同時符合 EAC TP TC 020。

六、可靠性與其他參數

  1. 平均無故障時間（MTBF）：按 Telcordia SR-332 標準，最小值2688.3K hrs；按 MIL-HDBK-217F 標準（25℃），最小值297.9K hrs；

  2. 斷路器配置：230VAC 時，16A B 型斷路器可配 3 臺同型號電源，C 型可配 5 臺；

  3. 特殊要求：低輸入電壓下需減額輸出，海拔超 2000 米需按規降額，市電與電源間需加開關以符合 ErP 法規。

七、LED 驅動方式

該系列電源為 ** 恒壓 (CV)+ 恒流 (CC)** 雙特性，支持兩種 LED 驅動模式：

  1. 恒壓模式（A 區）：帶 LED 驅動器驅動，適配需穩壓供電的 LED 模組；

  2. 恒流模式（B 區）：直接驅動 LED 模組，驅動器最高輸出電壓由終端系統配置決定；

  3. 保護區（C 區）：打嗝保護，為過載后的專屬保護區域，避免電源與 LED 模組損壞。

關鍵問題

問題 1（產品規格與適配）：PLC-100 系列各型號的額定功率范圍是多少，哪款型號紋波噪聲與其他型號不同？

答案：該系列額定功率覆蓋60W~96W，其中 PLC-100-12 為 60W、PLC-100-15 為 75W，其余型號在 95.4W~96W 之間；PLC-100-48的紋波與噪聲為 200mVp-p（最大），其余型號均為 150mVp-p（最大），是唯一紋波噪聲不同的型號。

問題 2（應用與環境）：PLC-100 系列的工作溫度范圍是多少，有哪些特殊的環境降額要求？

答案：該系列工作溫度范圍為 **-30~+50℃；特殊降額要求有兩點，一是低輸入電壓情況下需減額輸出，具體參考靜態特性曲線圖；二是海拔高度超過 2000 米 ** 時，無風扇機型的環境溫度需按每 3.5℃/1000m 的比例下降，確保電源正常工作。

問題 3（功能與驅動）：PLC-100 系列作為 LED 專用電源，其核心驅動特性是什么，支持哪兩種 LED 驅動方式？

答案：該系列的核心驅動特性是兼具恒壓 (CV)+ 恒流 (CC) 雙模式，是區別于普通單模式電源的關鍵；支持的兩種 LED 驅動方式為，一是恒壓模式：搭配 LED 驅動器進行驅動（對應 I-V 曲線 A 區），二是恒流模式：直接驅動 LED 模組（對應 I-V 曲線 B 區），同時還有打嗝保護的 C 區，為過載保護區域。
