明緯PLC-100 系列是 100W 單組輸出 LED 專用開關電源，具備國際通用全范圍交流輸入、主動式 PFC功能，效率最高達88.5%，擁有短路 / 過流 / 過壓 / 過溫四重保護且支持自然風冷，通過 LPS 限功率及多項國際安規認證，提供 12V/15V/20V 等 7 種輸出電壓規格，額定功率 60W~96W 不等，工作溫度范圍 **-30~+50℃，適用于 LED 照明、電子字幕屏等場景，享有2 年保固 **，同時兼具恒壓 + 恒流雙驅動模式，能適配不同 LED 驅動需求。
一、產品基礎信息
明緯PLC-100 系列為100W 單組輸出 LED 專用開關電源，主打高信賴性與多場景適配，是 Class 2 電源且通過 LPS 限功率電源測試，出廠經100% 滿載老化測試，享有2 年保固，適用于 LED 照明、電子字幕屏，還可適配公路 / 鐵路等交通信號類光源產品，符合世界照明設備安全規范及歐盟 ErP 指令相關要求。
二、核心產品特性
供電與能效：支持國際通用全范圍交流輸入，搭配主動式 PFC 功能，滿載時功率因數 PF>0.95，總諧波失真 THD<20%（輸出負載≥75%），效率最高達88.5%；
保護機制：具備短路、過電流、過電壓、過溫度四重保護，過流為恒流限制且故障移除后自動恢復，過壓為關斷輸出且重啟后恢復，過溫具備專屬保護電路；
散熱與設計：采用自然風冷設計，無需額外散熱配件，同時為恒壓 + 恒流雙特性電源，適配不同 LED 驅動方式；
認證合規：通過 UL、TUV、GB、EAC 等多項國際 / 國內安規認證，電磁兼容符合發射與抗擾度相關標準。
三、關鍵電氣規格

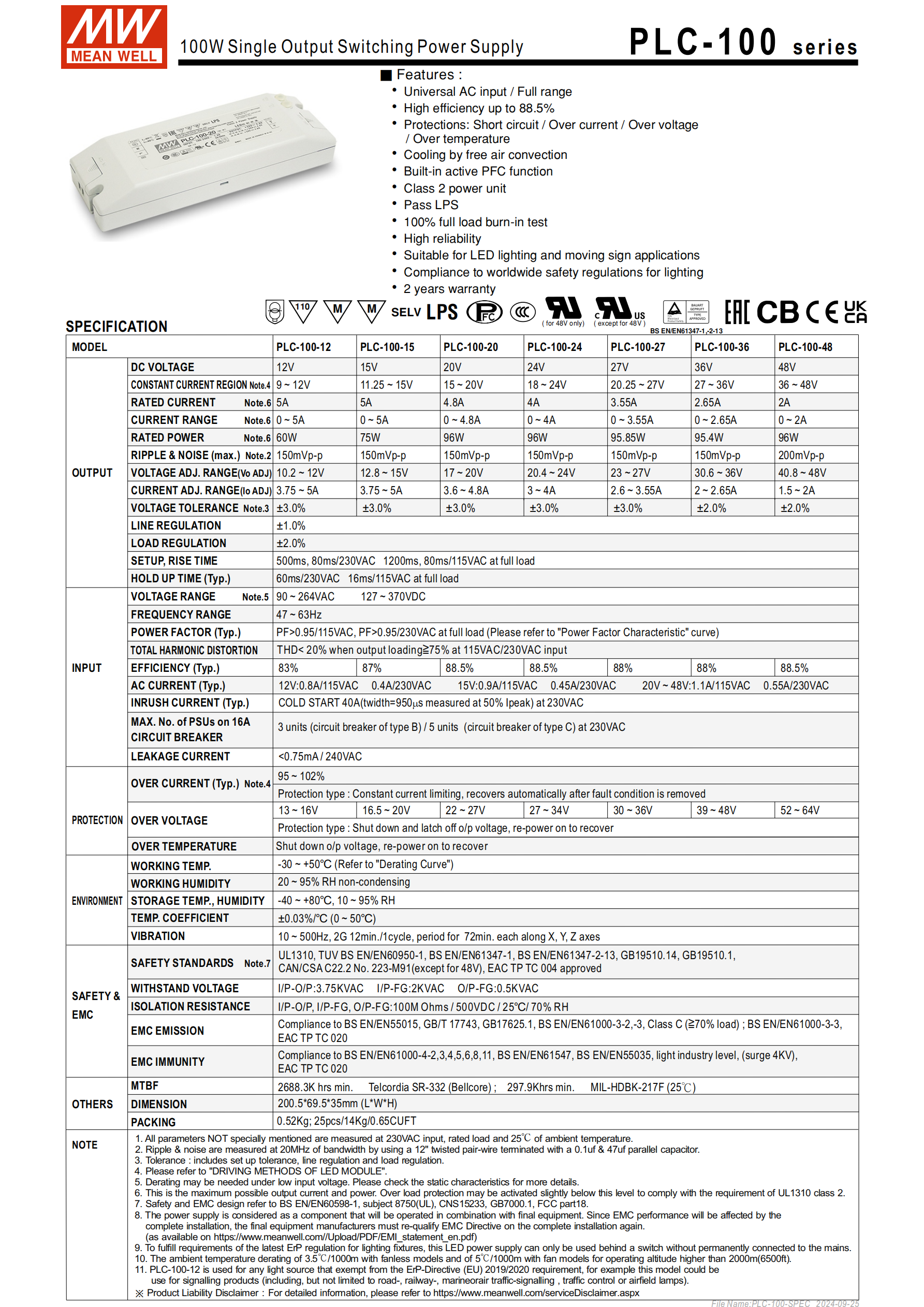

該系列共 7 種型號，輸出電壓覆蓋 12V~48V，核心輸出參數如下表，所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| PLC-100-12 | 12V | 5A | 60W | 9~12V | 10.2~12V | 150mVp-p |
| PLC-100-15 | 15V | 5A | 75W | 11.25~15V | 12.8~15V | 150mVp-p |
| PLC-100-20 | 20V | 4.8A | 96W | 15~20V | 17~20V | 150mVp-p |
| PLC-100-24 | 24V | 4A | 96W | 18~24V | 20.4~24V | 150mVp-p |
| PLC-100-27 | 27V | 3.55A | 95.85W | 20.25~27V | 23~27V | 150mVp-p |
| PLC-100-36 | 36V | 2.65A | 95.4W | 27~36V | 30.6~36V | 150mVp-p |
| PLC-100-48 | 48V | 2A | 96W | 36~48V | 40.8~48V | 200mVp-p |
| 其他核心電氣參數： |
精度與調整率：電壓精度 ±2.0%~±3.0%，線性調整率 **±1.0%，負載調整率±2.0%**，電流支持 0 至額定值調節，且各型號均有專屬恒流調節范圍；
輸入?yún)?shù)：輸入電壓范圍90~264VAC或127~370VDC，頻率范圍 47~63Hz，漏電流 < 0.75mA/240VAC，浪涌電流冷啟動 40A（230VAC，50% Ipeak，twidth=950μs）；
啟動與保持：230VAC 滿載時啟動 / 上升時間 500ms/80ms，保持時間 60ms；115VAC 滿載時為 1200ms/80ms，保持時間 16ms。
四、環境與機械參數
工作環境：工作溫度 **-30~+50℃（海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃），工作濕度無明確限值，儲存溫濕度為 20~95% RH 且無冷凝；溫度系數±0.03%/℃**（0~50℃）；
耐振動：可承受 10~500Hz、2G 的振動，12 分鐘 / 周期，X、Y、Z 軸各測試 72 分鐘；
物理尺寸：機身尺寸200.569.535mm（LWH），單機重量 0.52Kg，25 臺整包裝重 14Kg，體積 0.65CUFT；

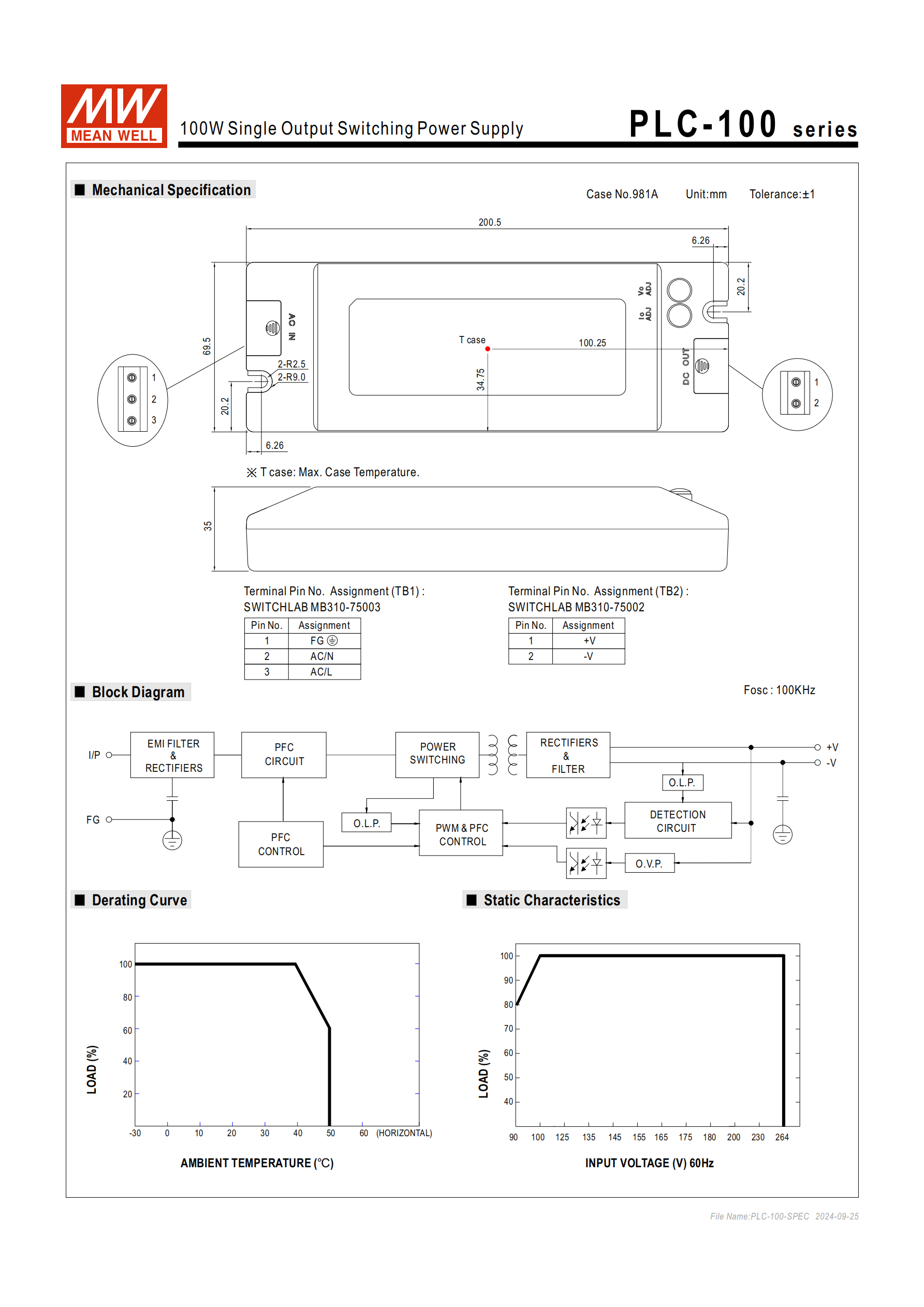

端子腳位：TB1 引腳為 1-FG、2-AC/N、3-AC/L；TB2 引腳為 + V、-V，接線方式清晰。
五、安規與電磁兼容
安規標準：符合 UL1310、TUV BS EN/EN60950-1、GB19510.1/14、EAC TP TC 004 等；
耐壓與絕緣：I/P-O/P 耐壓 3.75KVAC，I/P-FG2KVAC，O/P-FG0.5KVAC；絕緣阻抗 I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（500VDC/25℃/70%RH）；
EMC 要求：發射端符合 BS EN/EN55015、GB/T17743 等，Class C（≥70% 負載）；抗擾度符合 BS EN/EN61000-4 系列標準，A 級輕工業標準（浪涌 4KV），同時符合 EAC TP TC 020。
六、可靠性與其他參數
平均無故障時間（MTBF）：按 Telcordia SR-332 標準，最小值2688.3K hrs；按 MIL-HDBK-217F 標準（25℃），最小值297.9K hrs；
斷路器配置：230VAC 時，16A B 型斷路器可配 3 臺同型號電源，C 型可配 5 臺；
特殊要求：低輸入電壓下需減額輸出，海拔超 2000 米需按規降額，市電與電源間需加開關以符合 ErP 法規。
七、LED 驅動方式
該系列電源為 ** 恒壓 (CV)+ 恒流 (CC)** 雙特性，支持兩種 LED 驅動模式：
恒壓模式（A 區）：帶 LED 驅動器驅動，適配需穩壓供電的 LED 模組；
恒流模式（B 區）：直接驅動 LED 模組，驅動器最高輸出電壓由終端系統配置決定；
保護區（C 區）：打嗝保護，為過載后的專屬保護區域，避免電源與 LED 模組損壞。
關鍵問題
問題 1（產品規格與適配）：PLC-100 系列各型號的額定功率范圍是多少，哪款型號紋波噪聲與其他型號不同？
答案：該系列額定功率覆蓋60W~96W，其中 PLC-100-12 為 60W、PLC-100-15 為 75W，其余型號在 95.4W~96W 之間；PLC-100-48的紋波與噪聲為 200mVp-p（最大），其余型號均為 150mVp-p（最大），是唯一紋波噪聲不同的型號。
問題 2（應用與環境）：PLC-100 系列的工作溫度范圍是多少，有哪些特殊的環境降額要求？
答案：該系列工作溫度范圍為 **-30~+50℃；特殊降額要求有兩點，一是低輸入電壓情況下需減額輸出，具體參考靜態特性曲線圖；二是海拔高度超過 2000 米 ** 時，無風扇機型的環境溫度需按每 3.5℃/1000m 的比例下降，確保電源正常工作。
問題 3（功能與驅動）：PLC-100 系列作為 LED 專用電源，其核心驅動特性是什么，支持哪兩種 LED 驅動方式？
答案：該系列的核心驅動特性是兼具恒壓 (CV)+ 恒流 (CC) 雙模式，是區別于普通單模式電源的關鍵；支持的兩種 LED 驅動方式為，一是恒壓模式：搭配 LED 驅動器進行驅動（對應 I-V 曲線 A 區），二是恒流模式：直接驅動 LED 模組（對應 I-V 曲線 B 區），同時還有打嗝保護的 C 區，為過載保護區域。
