明緯PLC-60 系列為 60W 單組輸出 LED 專用開關電源，采用全防護塑膠外殼且輸入輸出端帶接線盒，具備國際通用全范圍交流輸入、主動式 PFC 功能，效率最高達89%，輸出電壓和電流均可調，擁有短路 / 過電流 / 過電壓 / 過溫度四重保護且各保護模式恢復機制不同，適配 12V/15V/20V/24V/27V/36V/48V 七種直流電壓規格，額定功率約 60W（27V/36V/48V 略超），工作溫度為 **-30~+50℃**，通過多項國際安全與電磁兼容認證，提供 2 年保固，主要適用于 LED 照明、電子字幕屏等場景，且建議以恒流模式驅動 LED。
一、產品基礎概況
明緯PLC-60 系列為60W 單組輸出 LED 專用開關電源，采用全防護塑膠外殼，輸入輸出端配備接線盒，屬于 Class 2 電源且通過 LPS（限功率電源）測試，完成 100% 滿載老化測試，產品高信賴性，提供2 年保固，主要適用于LED 照明、電子字幕屏等場景，符合世界照明設備安全規范，建議直接連接 LED 且僅在市電與電源間加開關以滿足 ErP 法規要求。
二、核心電氣輸入特性
輸入電壓：90~264VAC或127~370VDC國際通用全范圍，頻率47~63Hz；
功率因數：滿載時PF>0.92/115VAC、PF>0.9/230VAC，總諧波失真THD<20%（輸入 115/230VAC、負載≥75%）；
啟動時間：230VAC 時500ms、115VAC 滿載時3000ms，低輸入電壓需減額輸出；
其他輸入?yún)?shù)：浪涌電流最大冷啟動 35A（230VAC，50% Ipeak、twidth=35μs），漏電流 **<0.75mA/240VAC**，230VAC 時 16A 斷路器可配置 32 臺同型號電源（B/C 型均適用）。

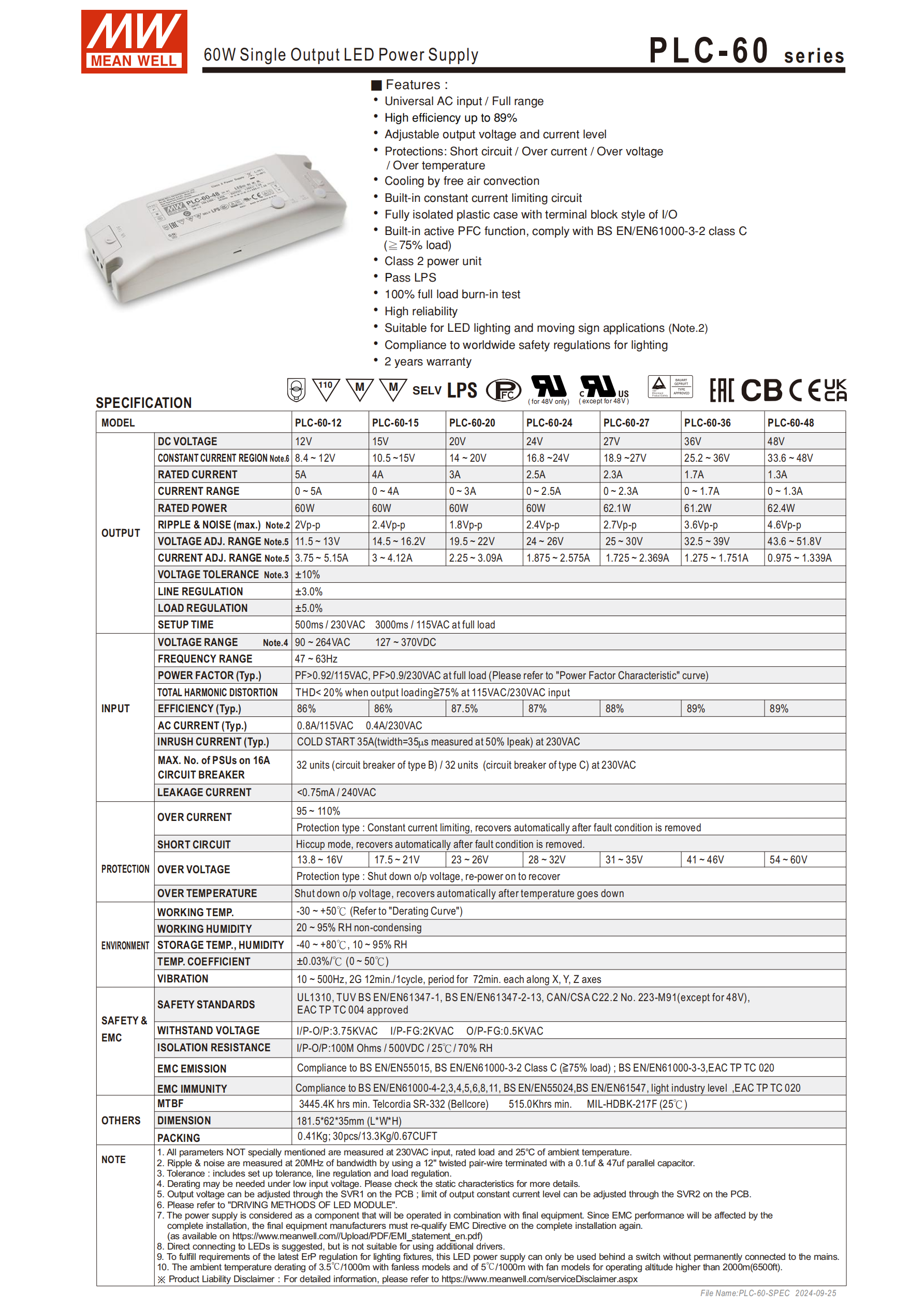

三、輸出規格參數
該系列有 7 種機型，核心輸出參數如下表，輸出電壓可通過 PCB 上 SVR1 調整，恒流限制值可通過 SVR2 調整：
| 型號 | 直流電壓 | 額定電流 | 恒電流范圍 | 額定功率 | 輸出紋波與噪聲（最大） | 電壓調整范圍 | 電流調整范圍 |
|---|---|---|---|---|---|---|---|
| PLC-60-12 | 12V | 5A | 0~5A | 60W | 2Vp-p | 11.5~13V | 3.75~5.15A |
| PLC-60-15 | 15V | 4A | 0~4A | 60W | 2.4Vp-p | 14.5~16.2V | 3~4.12A |
| PLC-60-20 | 20V | 3A | 0~3A | 60W | 1.8Vp-p | 19.5~22V | 2.25~3.09A |
| PLC-60-24 | 24V | 2.5A | 0~2.5A | 60W | 2.4Vp-p | 24~26V | 1.875~2.575A |
| PLC-60-27 | 27V | 2.3A | 0~2.3A | 62.1W | 2.7Vp-p | 25~30V | 1.725~2.369A |
| PLC-60-36 | 36V | 1.7A | 0~1.7A | 61.2W | 3.6Vp-p | 32.5~39V | 1.275~1.751A |
| PLC-60-48 | 48V | 1.3A | 0~1.3A | 62.4W | 4.6Vp-p | 43.6~51.8V | 0.975~1.339A |
輸出精度：±3.0%~±5.0%（含設定誤差、線性調整率、負載調整率），線性調整率 ±10%。
四、保護功能
具備四重保護，各保護模式及恢復機制不同，為恒電流限制電路內置設計：
過電流：恒電流限制模式，負載異常移除后自動恢復；
短路：打嗝模式，異常條件移除后自動恢復；
過電壓：關閉輸出電壓，需重啟后恢復（保護電壓范圍 13.8~60V，依機型不同）；
過溫度：關閉輸出電壓，溫度下降后自動恢復。
五、環境與可靠性參數
工作環境：溫度 **-30~+50℃（海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃），濕度20~95% RH**，無冷凝；
儲存環境：溫度 **-40~+80℃，濕度10~95%RH**；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
絕緣與耐壓：絕緣阻抗 I/P-O/P 為100M Ohms/500VDC/25℃/70%RH；耐壓 I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；
MTBF（平均無故障時間）：最低3445.4K hrs（Telcordia SR-332），515.0K hrs（MIL-HDBK-217F，25℃）。
六、結構與認證

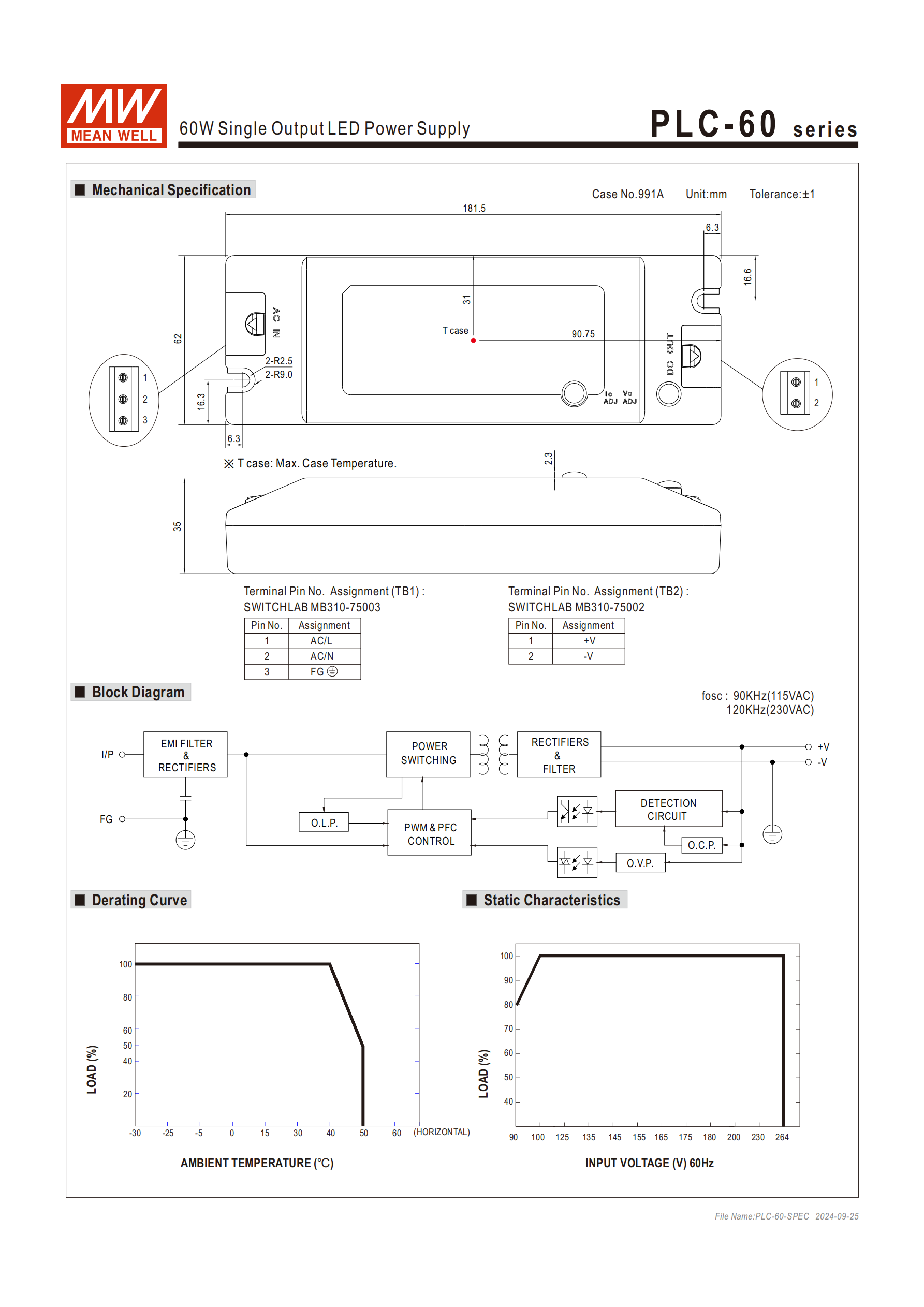

物理尺寸：181.56235mm(LWH)，單臺重量0.41Kg，30 臺總重 13.3Kg，體積 0.67CUFT；
端子腳位：TB1（1=AC/L、2=AC/N、3=FG），TB2（1=+V、2=-V）；
電路頻率：115VAC 時 90KHz，230VAC 時 120KHz；
認證：通過 UL1310、TUV、EAC TP TC 004 等安全認證，電磁兼容符合 BS EN/EN55015、BS EN/EN61000 等標準。
七、使用與適配說明
驅動方式：建議以恒流模式（CC）驅動 LED，恒流區驅動器最高輸出電壓由終端系統配置決定；
紋波測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量；
EMC 說明：電源為元件級，與終端設備結合后需由制造商重新做 EMC 確認；
海拔要求：海拔超 2000 米需按標準降額使用環境溫度。
關鍵問題
問題 1（產品適配與調節）：PLC-60 系列 LED 電源的輸出電壓和電流如何調節，各機型的核心輸出規格有何共性？
答案：輸出電壓可通過 PCB 上的SVR1調整，輸出恒電流的限制值可通過 PCB 上的SVR2調整；該系列 7 款機型核心共性為均為 60W 級單組輸出，恒電流范圍為 0 至額定電流，輸入均為 90~264VAC/127~370VDC 全范圍，額定功率除 27V (62.1W)、36V (61.2W)、48V (62.4W) 略超 60W 外，其余均為標準 60W。
問題 2（保護與可靠性）：PLC-60 系列具備哪些保護功能，各功能的恢復機制及產品核心可靠性指標是什么？
答案：具備短路、過電流、過電壓、過溫度四重保護；其中過電流為恒流限制模式、短路為打嗝模式，均在異常移除后自動恢復，過電壓需重啟恢復，過溫度在溫度下降后自動恢復；核心可靠性指標為 MTBF 最低 3445.4K hrs（Telcordia SR-332 標準），通過 100% 滿載老化測試，耐振動 10~500Hz/2G，工作溫度覆蓋 - 30~+50℃，且內置恒電流限制電路。
問題 3（應用與使用要求）：PLC-60 系列的核心應用場景是什么，使用過程中有哪些關鍵的實操與合規要求？
答案：核心應用場景為LED 照明、電子字幕屏等 LED 相關設備；實操與合規要求包括：①建議直接連接 LED，不適合外加驅動器，且以恒流模式驅動 LED；②僅可在市電與 LED 電源之間加一個開關，以滿足燈具最新 ErP 法規要求；③海拔高度超過 2000 米時，無風扇機型環境溫度需按每 3.5℃/1000m 比例下降；④電源為元件級，與終端設備結合后，終端制造商需對整套裝置重新進行 EMC 確認；⑤低輸入電壓情況下需按靜態特性曲線減額輸出。
