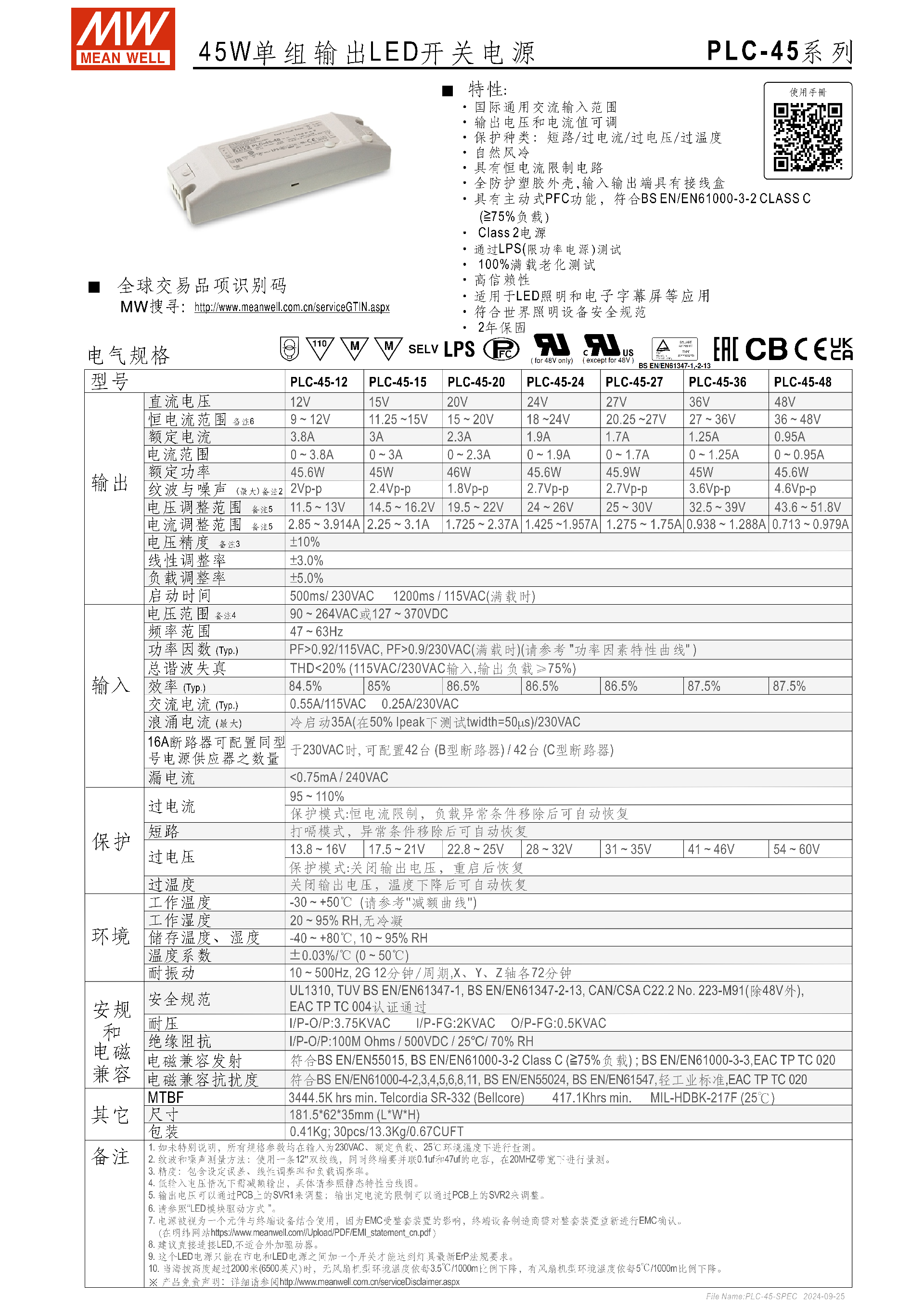

明緯 PLC-45 系列是45W 單組輸出 LED 專用開關電源，擁有 7 種電壓型號，具備國際通用交流輸入（90~264VAC/127~370VDC）、輸出電壓 / 電流可調、主動式 PFC等核心特性，通過 LPS 限功率及多項國際安規認證，配備短路 / 過流 / 過壓 / 過溫四重保護且保護模式各有不同，工作溫度為 **-30~+50℃，自然風冷、全防護塑膠外殼設計，適用于 LED 照明、電子字幕屏等場景，提供2 年保固 **，100% 滿載老化測試保障高信賴性。
明緯 PLC-45 系列為45W 單組輸出 LED 專用開關電源，屬于 Class 2 電源且通過 LPS 限功率電源測試，是針對 LED 照明、電子字幕屏等場景設計的專用電源，經過100% 滿載老化測試保障高信賴性，提供2 年保固服務，為全球交易品項。
二、核心產品特性
輸入輸出：支持國際通用交流輸入范圍，輸出電壓和電流值均可調，配備恒電流限制電路；
節能與合規：具備主動式 PFC 功能，符合 BS EN/EN61000-3-2 CLASS C（≥75% 負載），功率因數和總諧波失真滿足行業高標準；
防護設計：全防護塑膠外殼，輸入輸出端配備接線盒，自然風冷散熱，無需額外風扇；
安全保護：擁有短路 / 過電流 / 過電壓 / 過溫度四重保護，不同保護對應不同恢復模式，安全性高；
安規認證：通過 UL1310、TUV、BS EN/EN61347 等多項國際安全規范及電磁兼容認證，符合世界照明設備安全規范。
三、核心電氣規格
（一）輸出核心參數（7 款型號）
| 型號 | 直流電壓 | 恒電流范圍 | 額定電流 | 電流調整范圍 | 額定功率（最大） | 紋波與噪聲 |
|---|---|---|---|---|---|---|
| PLC-45-12 | 12V | 9~12V | 3.8A | 0~3.8A | 45.6W | 2Vp-p |
| PLC-45-15 | 15V | 11.25~15V | 3A | 0~3A | 45W | 2.4Vp-p |
| PLC-45-20 | 20V | 15~20V | 2.3A | 0~2.3A | 46W | 1.8Vp-p |
| PLC-45-24 | 24V | 18~24V | 1.9A | 0~1.9A | 45.6W | 2.7Vp-p |
| PLC-45-27 | 27V | 20.25~27V | 1.7A | 0~1.7A | 45.9W | 2.7Vp-p |
| PLC-45-36 | 36V | 27~36V | 1.25A | 0~1.25A | 45W | 3.6Vp-p |
| PLC-45-48 | 48V | 36~48V | 0.95A | 0~0.95A | 45.6W | 4.6Vp-p |
（二）通用電氣參數
電壓精度：±3.0%（含設定誤差、線性調整率、負載調整率），線性調整率 ±5.0%，負載調整率 ±10%；
輸入范圍：90~264VAC或127~370VDC，頻率 47~63Hz；
啟動時間：500ms/230VAC、1200ms/115VAC（滿載時）；
功率因數：滿載時PF>0.92/115VAC、PF>0.9/230VAC；
總諧波失真：THD<20%（115/230VAC 輸入，輸出負載≥75%）；
效率：Typ.84.5%~87.5%，其中 36V/48V 機型達87.5%；
浪涌電流：最大冷啟動 35A（50% Ipeak 下測試 twidth=50μs）/230VAC；
漏電流：<0.75mA / 240VAC；
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；I/P-O/P 絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH。
（三）保護規格
| 保護類型 | 保護模式 | 補充參數 |
|---|---|---|
| 過電流 | 恒電流限制，異常移除后自動恢復 | - |
| 短路 | 打嗝模式，異常移除后自動恢復 | - |
| 過電壓 | 關閉輸出電壓，重啟后恢復 | 保護電壓范圍 13.8~60V（依型號不同） |
| 過溫度 | 關閉輸出電壓，溫度下降后自動恢復 | - |
四、環境與物理參數
工作環境：溫度 **-30 ~ +50℃**（海拔超 2000 米時，每 1000 米環境溫度降 3.5℃），濕度 20~95% RH 無冷凝；
儲存環境：溫度 - 40 ~ +80℃，濕度 10~95% RH；
溫度系數：±0.03%/℃（0 ~ 50℃）；
耐振動：10 ~ 500Hz，2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；

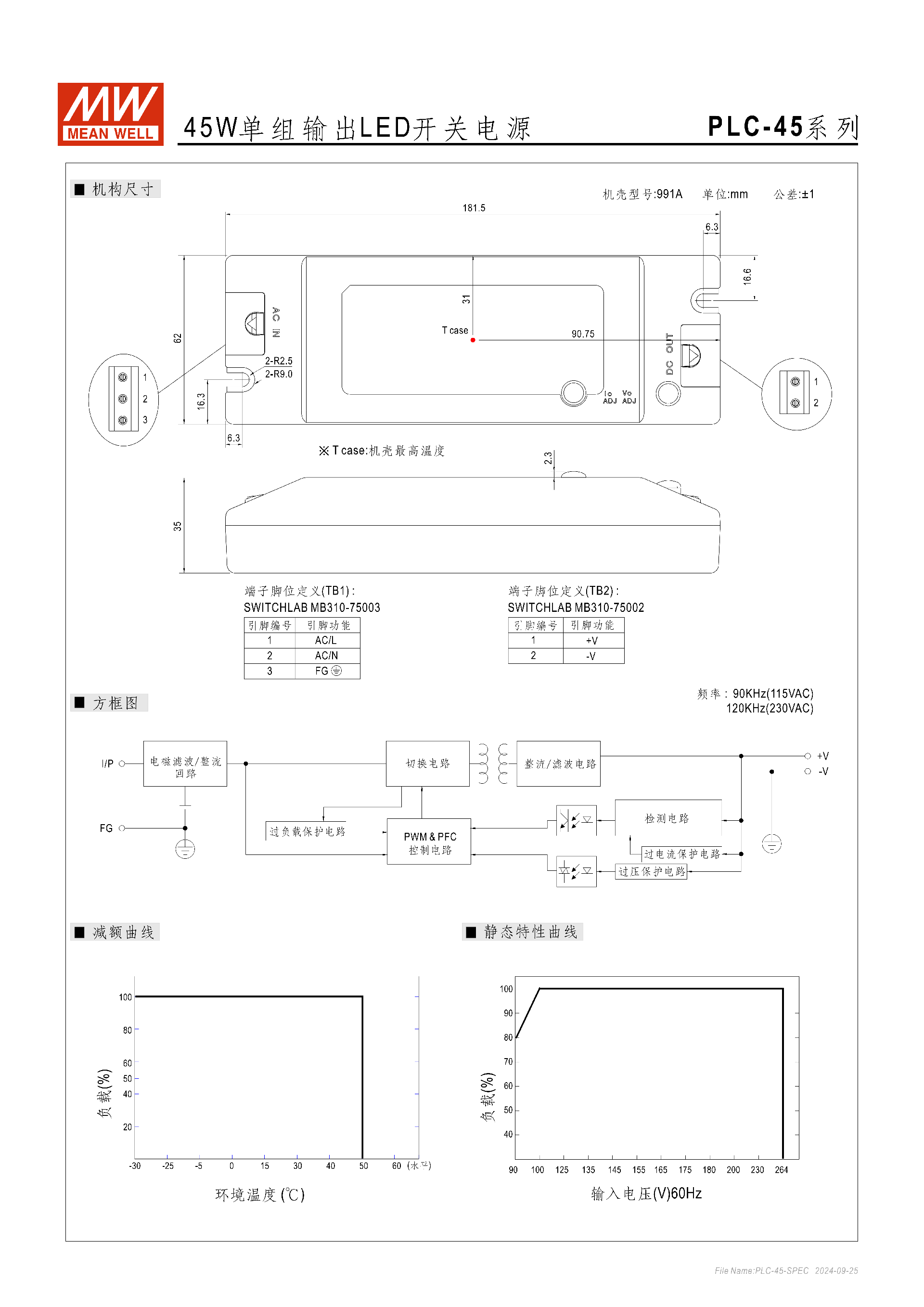

機構尺寸：181.56235mm (LWH)，凈重0.41Kg；
包裝規格：30pcs/13.3Kg/0.67CUFT；
引腳定義：TB1（AC/L、AC/N、FG）接交流輸入，TB2（+V、-V）接直流輸出。
五、電磁兼容與可靠性
電磁兼容：發射符合 BS EN/EN55015 等標準，抗擾度符合 BS EN/EN61000-4 等標準；
可靠性（MTBF）：最低3444.5K hrs（Telcordia SR-332）、417.1Khrs（MIL-HDBK-217F，25℃）；
工作頻率：90KHz (115VAC)、120KHz (230VAC)。
六、使用說明與備注
輸出電壓可通過 PCB 上 SVR1 調整，恒電流限制可通過 SVR2 調整；
建議直接連接 LED，不適合外加驅動器，推薦恒流模式（CC）驅動 LED；
市電與電源間需加開關以符合燈具最新 ErP 法規；
低輸入電壓時需減額輸出，具體參考減額曲線；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC。
關鍵問題
問題 1（產品適配性）：PLC-45 系列各型號的核心輸出參數有何差異，如何根據 LED 負載選擇對應型號？
答案：該系列共 7 款型號，核心差異體現在直流電壓（12V~48V）、額定電流（0.95A~3.8A）、恒電流范圍、額定功率及紋波噪聲上（具體參數見詳細總結的輸出參數表）；選擇時需匹配 LED 負載的額定電壓，同時確保電源額定電流≥LED 負載的工作電流，且電源恒電流范圍覆蓋 LED 的電壓需求，例如 12V LED 負載適配 PLC-45-12，48V LED 負載適配 PLC-45-48。
問題 2（安全與保護）：PLC-45 系列的四重保護分別對應何種工作模式，實際使用中故障恢復需注意什么？
答案：①過電流：恒電流限制模式，負載異常移除后自動恢復，無需人工操作；②短路：打嗝模式，短路故障排除后自動恢復；③過電壓：關閉輸出電壓，需人工重啟電源才能恢復，需先排查過壓原因；④過溫度：關閉輸出電壓，設備溫度降至正常范圍后自動恢復，需注意散熱環境。實際恢復時，過電壓故障需優先排查電路是否存在電壓異常，過溫度故障需檢查工作環境是否超出 - 30~+50℃范圍或散熱受阻。
問題 3（使用與調試）：PLC-45 系列的輸出電壓和電流如何調整，使用中還有哪些關鍵的應用注意事項？
答案：輸出電壓可通過電源 PCB 板上的SVR1電位器調整，輸出恒電流的限制值可通過 PCB 板上的SVR2電位器調整；核心應用注意事項：①建議以恒流模式驅動 LED，直接連接 LED 負載，不外加驅動器；②市電與電源之間必須加裝開關，滿足燈具 ErP 法規要求；③海拔高度超過 2000 米時，需按每 3.5℃/1000m 的比例降低工作環境溫度；④低輸入電壓情況下電源需減額輸出，參考產品減額曲線；⑤該電源作為元件與終端設備結合時，終端制造商需重新對整套裝置進行 EMC 確認
