明緯PLC-30 系列為 30W 單組輸出 LED 專用開關電源，擁有 8 款不同輸出電壓型號，具備90~264VAC寬交流輸入范圍、主動式 PFC功能（PF>0.95/115VAC、PF>0.9/230VAC 滿載），支持輸出電壓和電流可調，配備短路 / 過流 / 過壓 / 過溫四重保護，工作溫度為 **-30~+50℃，采用自然風冷和全防護塑膠外殼，尺寸1604630mm**，通過多項國際安規認證，MTBF 達4293.1K hrs（Telcordia SR-332 標準），2 年保固，適用于 LED 照明、電子字幕屏等場景，且 100% 滿載老化測試保障高信賴性。
本文檔為明緯PLC-30 系列 30W 單組輸出 LED 開關電源的技術規格書，全面闡述了該系列產品的核心特性、電氣規格、保護功能、環境參數、安規認證、物理尺寸及應用場景等關鍵信息，以下為分點詳細總結：
一、核心產品信息
產品定位：專為 LED 應用設計的 30W 單組輸出開關電源，屬于 Class 2 電源，無 Class Ⅱ、FG 標識；
核心保障：100% 滿載老化測試，高信賴性，提供2 年保固；
核心適配：建議直接連接 LED，不適合外加驅動器，市電與電源間加開關可滿足燈具最新 ErP 法規要求。
二、核心產品特性
輸入輸出：國際通用寬交流輸入范圍 90~264VAC，支持 127~370VDC 直流輸入，輸出電壓、電流值均可調（通過 PCB 上 SVR1 調電壓、SVR2 調恒流限制）；
電路與節能：內置恒電流限制電路，具備主動式 PFC 功能，符合 BS EN/EN61000-3-2 CLASS C（Pin≧25W），滿載時 115VAC 下 PF>0.95、230VAC 下 PF>0.9；
防護與散熱：擁有短路 / 過電流 / 過電壓 / 過溫度四重保護，采用自然風冷，全防護塑膠外殼，輸入輸出端配備接線盒；
諧波與效率：總諧波失真 THD<20%（輸入 115/230VAC、輸出負載≥70%），效率隨型號不同有所差異，最高達 85.5%（48V 機型）。
三、關鍵電氣規格（8 款型號核心參數）
該系列共 8 款型號，輸出電壓覆蓋 9V~48V，額定功率均接近 / 達到 30W，核心參數如下表：

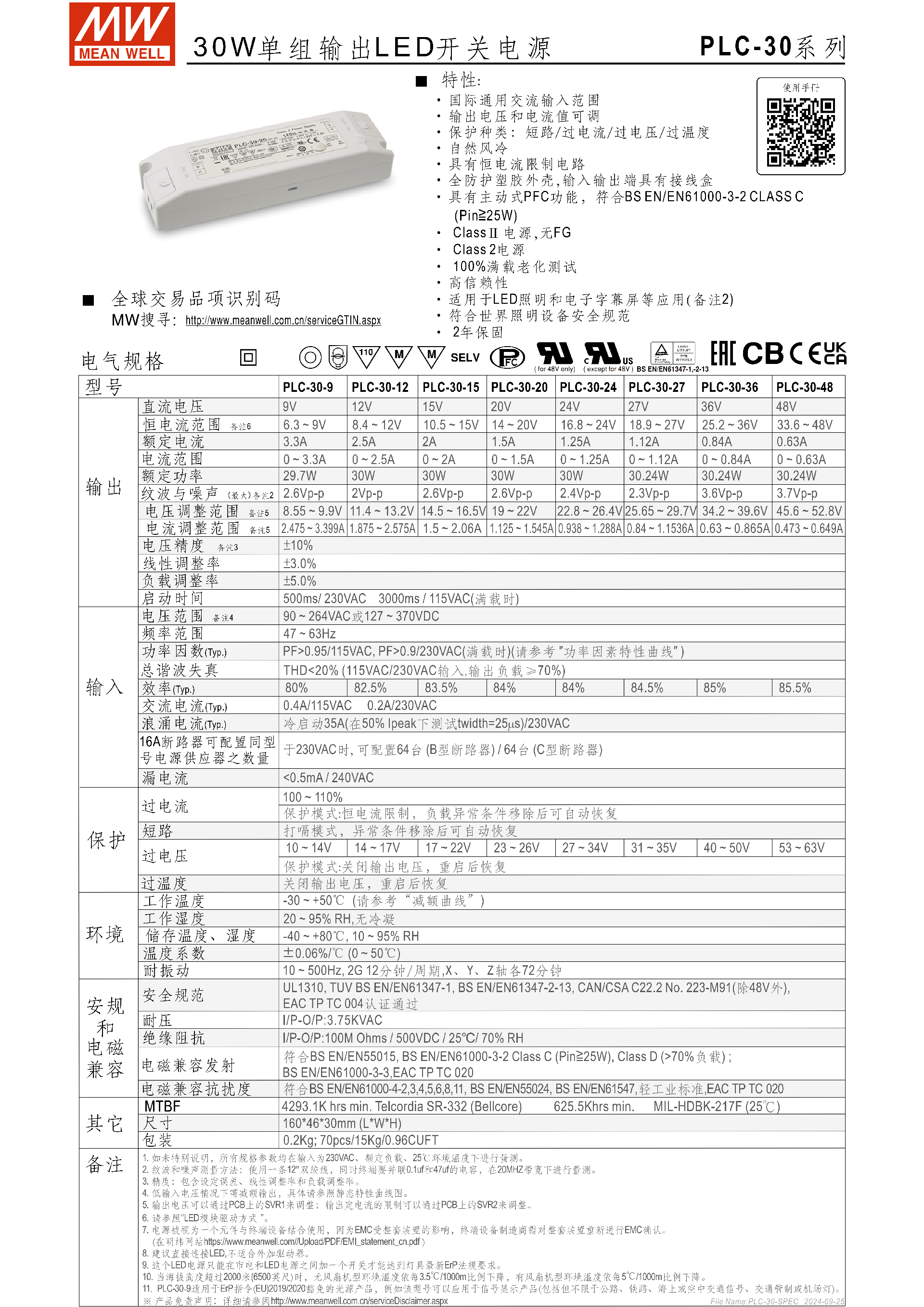

| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定功率 | 恒電流范圍 | 過電壓保護閾值 | 效率 (Typ.) |
|---|---|---|---|---|---|---|
| PLC-30-9 | 9V | 3.3A | 29.7W | 6.3~9V | 10~14V | 80% |
| PLC-30-12 | 12V | 2.5A | 30W | 8.4~12V | 14~17V | 83.5% |
| PLC-30-15 | 15V | 2A | 30W | 10.5~15V | 17~22V | 82.5% |
| PLC-30-20 | 20V | 1.5A | 30W | 14~20V | 23~26V | 84% |
| PLC-30-24 | 24V | 1.25A | 30W | 16.8~24V | 27~34V | 84% |
| PLC-30-27 | 27V | 1.12A | 30.24W | 18.9~27V | 31~35V | 84.5% |
| PLC-30-36 | 36V | 0.84A | 30.24W | 25.2~36V | 40~50V | 85% |
| PLC-30-48 | 48V | 0.63A | 30.24W | 33.6~48V | 53~63V | 85.5% |
| 其他通用電氣參數： |
紋波與噪聲：最大 3.7Vp-p（48V 機型），測量有標準規范（12" 雙絞線 + 終端電容、20MHZ 帶寬）；
電壓精度：±10%（含設定誤差、線性 / 負載調整率），線性調整率 ±3.0%、負載調整率 ±5.0%；
漏電流：<0.5mA / 240VAC；
浪涌電流：冷啟動 35A/230VAC（twidth=25μs）；
啟動時間：500ms/230VAC、3000ms/115VAC（滿載時）。
四、保護功能細節
過電流保護：100~110% 額定電流，恒電流限制模式，負載異常移除后自動恢復；
短路保護：打嗝模式，異常條件移除后自動恢復；
過電壓保護：分型號設定專屬閾值（如上表），針對性防護；
過溫度保護：觸發后關閉輸出電壓，設備重啟后恢復。
五、環境與物理參數
環境參數
工作溫度：-30 ~ +50 ℃（海拔超 2000 米需按比例降額，無風扇機型 3.5℃/1000m）；
工作濕度：20 ~ 95% RH（無冷凝），儲存濕度 10 ~ 95% RH；
儲存溫度：-40 ~ +80 ℃；
溫度系數：± 0.06%/ ℃ (0 ~ 50 ℃)；
耐振動：10 ~ 500Hz、2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘。
物理參數

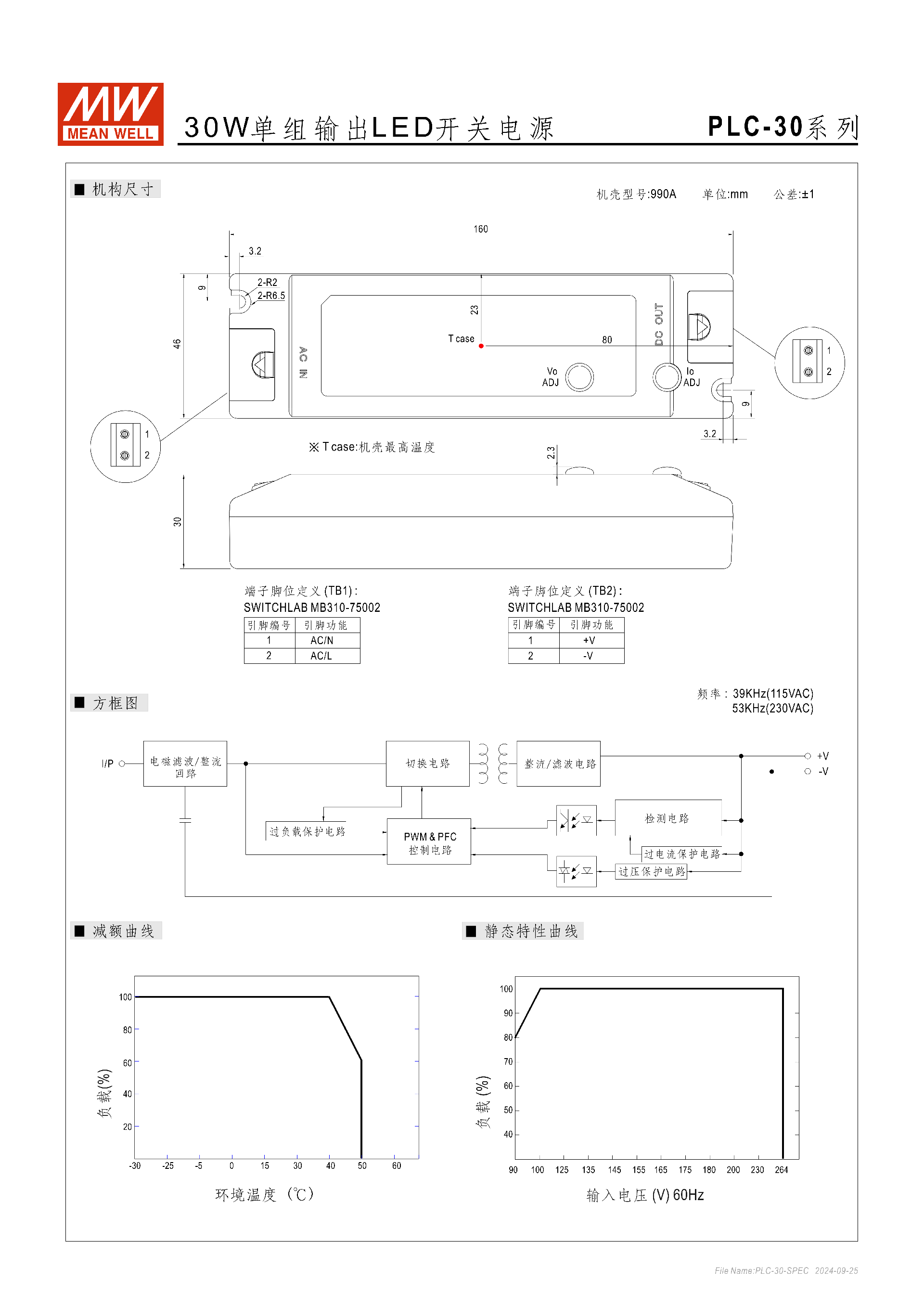

尺寸：1604630mm (LWH)，公差 ±1mm；
單重：0.2Kg，包裝規格 70pcs/15Kg/0.96CUFT；
機殼最高溫度：T case 80℃；
工作頻率：39KHz (115VAC)、53KHz (230VAC)。
六、安規與電磁兼容（EMC）
安全規范：通過UL1310、TUV BS EN/EN61347-1/2-13、CAN/CSA C22.2 No.223-M91（48V 除外）、EAC TP TC 004 等國際認證；
絕緣與耐壓：I/P-O/P 耐壓3.75KVAC，絕緣阻抗I/P-O/P:100M Ohms / 500VDC / 25 ℃ / 70% RH；
EMC 發射：符合 BS EN/EN55015、EN61000-3-2 Class C（Pin≧25W）/Class D（>70% 負載）、EN61000-3-3、EAC TP TC 020；
EMC 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、EN55024、EN61547 及輕工業標準、EAC TP TC 020。
七、可靠性與應用
可靠性：MTBF（平均無故障時間）4293.1K hrs min.（Telcordia SR-332 標準）、625.5Khrs min.（MIL-HDBK-217F，25℃）；
應用場景：適用于LED 照明、電子字幕屏，其中PLC-30-9適配 ErP 指令 (EU) 2019/2020 豁免的光源產品（如公路 / 鐵路 / 海上 / 空中交通信號、機場燈等）；
驅動方式：建議以恒流模式 (CC) 驅動 LED，恒流區最高輸出電壓由終端系統配置決定。
八、重要備注
低輸入電壓下需減額輸出，參考靜態特性曲線圖；
EMC 受整套裝置影響，終端設備制造商需重新確認整機 EMC；
16A 斷路器在 230VAC 下可配置 64 臺同型號電源（B/C 型斷路器）。
