明緯 PCD-60 系列為 60W 單組輸出 AC 可調 LED 開關電源，采用AC 切相調光（前緣 + 后緣）與主動式 PFC設計，具備恒流輸出特性，擁有短路、過溫度雙重保護，外殼為全防護塑膠且達IP42防護等級，屬于ClassⅡ 無 FG 電源；系列含 7 款型號，輸出電流 500mA-2400mA 不等，額定功率最高 60.2W，工作溫度 - 30~+45℃，通過多項安規與 EMC 認證，MTBF 最低 358.0Khrs，經 100% 滿載老化測試，提供3 年保固，適配裝飾、廣告照明等 LED 相關裝置，可直接驅動 LED 且兼容多款主流調光器。
一、產品核心定位與基礎特性
明緯 PCD-60 系列是 60W 單組輸出的 AC 可調 LED 專用開關電源，主打 LED 照明場景適配，核心特性為AC 切相調光（前緣 + 后緣雙方式）與主動式 PFC，采用恒流輸出設計，為 ClassⅡ 電源（無 FG），具備高性價比與高可靠性，經100% 滿載老化測試，提供3 年官方保固，適用于 LED 裝飾、廣告照明等各類 LED 相關裝置與電器產品。產品為自然風冷設計，搭配全防護塑膠外殼，防護等級達IP42，基礎保護含短路保護（打嗝模式，異常移除后自動恢復）與過溫度保護（關閉輸出電壓，自動恢復）雙重機制。

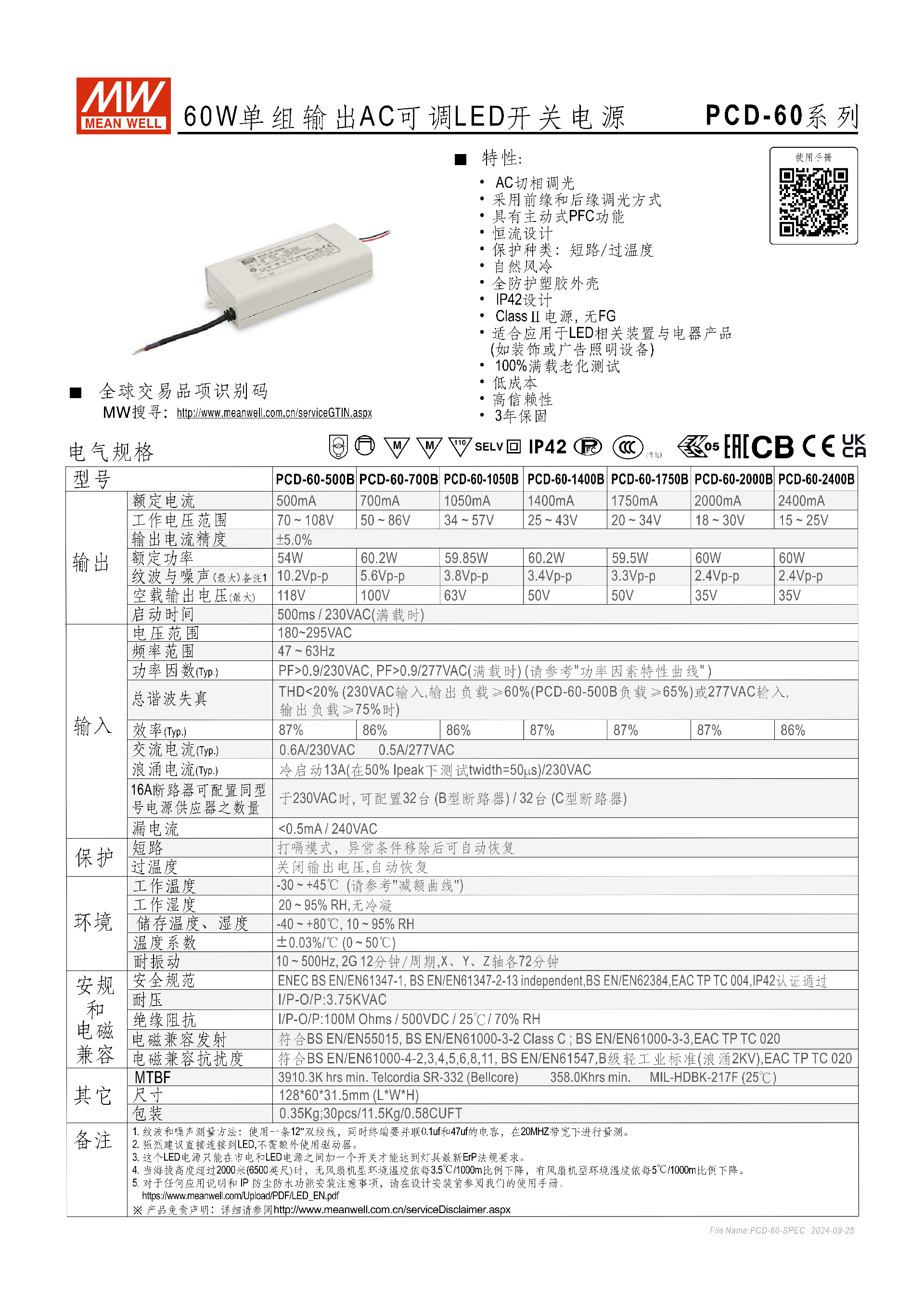

二、核心電氣規格（7 款型號關鍵參數）
系列共 7 款型號，輸出電流覆蓋500mA-2400mA，輸出電流精度統一為 **±5.0%**，各型號額定功率 54W-60.2W，核心電氣參數如下表：
| 型號 | 額定電流 | 工作電壓范圍 | 額定功率 | 紋波與噪聲（最大） | 空載輸出電壓（最大） |
|---|---|---|---|---|---|
| PCD-60-500B | 500mA | 70~108V | 54W | 10.2Vp-p | 118V |
| PCD-60-700B | 700mA | 50~86V | 60.2W | 5.6Vp-p | 100V |
| PCD-60-1050B | 1050mA | 34~57V | 59.85W | 3.8Vp-p | 63V |
| PCD-60-1400B | 1400mA | 25~43V | 60.2W | 3.4Vp-p | 50V |
| PCD-60-1750B | 1750mA | 20~34V | 59.5W | 3.3Vp-p | 50V |
| PCD-60-2000B | 2000mA | 18~30V | 60W | 2.4Vp-p | 35V |
| PCD-60-2400B | 2400mA | 15~25V | 60W | 2.4Vp-p | 35V |
三、輸入與通用電氣參數
輸入?yún)?shù)：頻率范圍47~63Hz；滿載時PF>0.9（230VAC/277VAC）；THD<20%（230VAC 輸入負載≥60%/500B≥65%，277VAC 輸入負載≥75%）；漏電流 **<0.5mA/240VAC**；浪涌電流冷啟動 13A（50% Ipeak，twidth=50μs）/230VAC。
通用參數：?jiǎn)?dòng)時間500ms/230VAC（滿載）；溫度系數 **±0.03%/℃（0~50℃）；230VAC 時 16A 斷路器可配置同型號電源32 臺 **（B/C 型均支持）；效率 Typ. 為86%-87%。
四、環境與物理參數
環境適配：工作溫度 **-30 ~ +45℃**（海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃）；工作濕度 20~95% RH（無冷凝）；儲存溫濕度 - 40~+80℃、10~95% RH；耐振動為 10~500Hz/2G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。

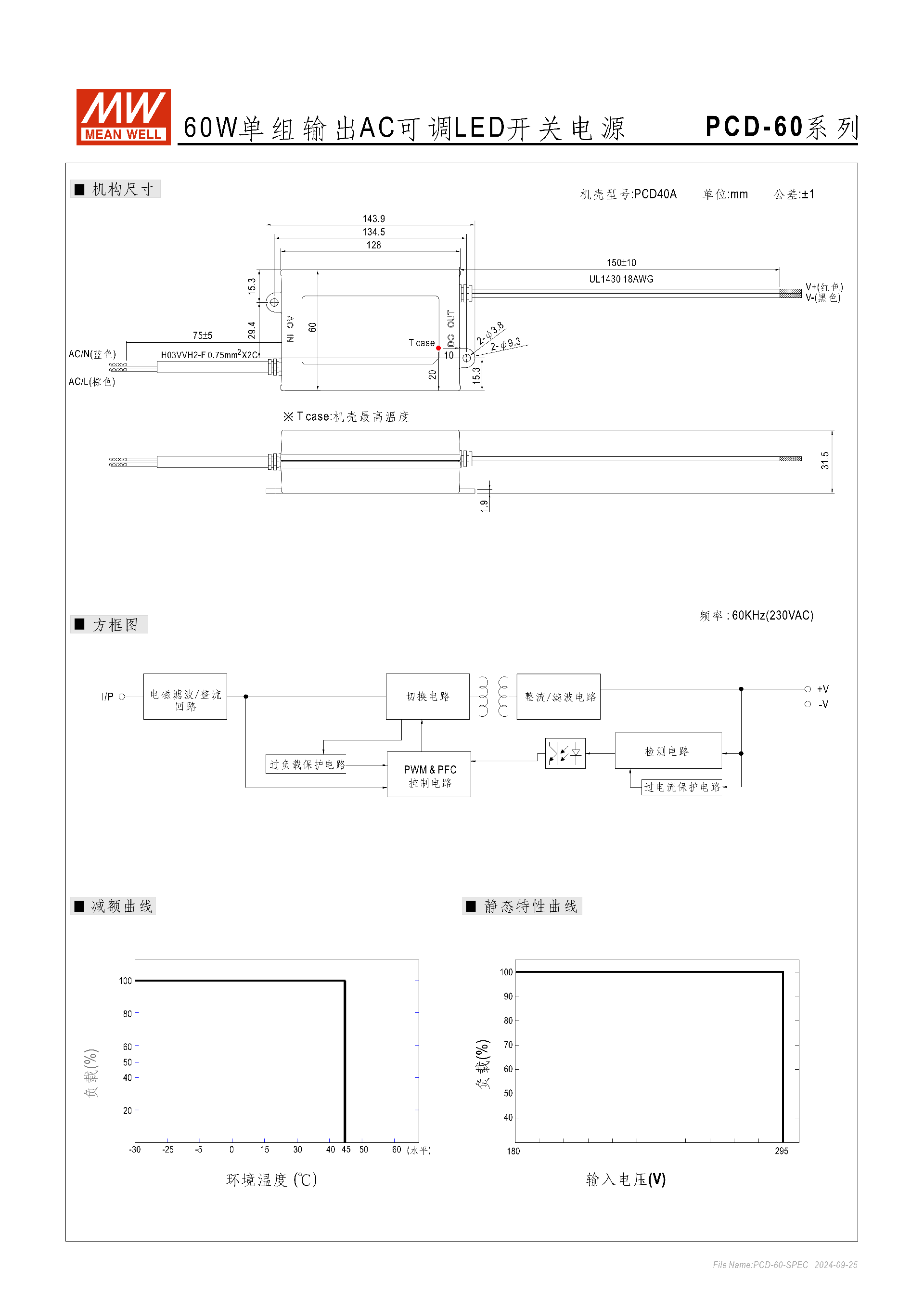

物理規格：產品尺寸1286031.5mm（LWH）；單臺重量 0.35Kg，包裝為 30pcs/11.5Kg/0.58CUFT；線材規格為 UL1430 18AWG（V + 紅 / V - 黑）、H03VVH2-F 0.75mm X2C 2（AC/N 藍 / AC/L 棕）。
壽命參數：MTBF 最低358.0Khrs（MIL-HDBK-217F，25℃），3910.3Khrs（Telcordia SR-332）。
五、安規與電磁兼容（EMC）
安全規范：通過 ENEC、BS EN/EN61347-1、BS EN/EN61347-2-13、BS EN/EN62384、EAC TP TC 004 認證，IP42認證通過。
絕緣與耐壓：I/P-O/P 耐壓3.75KVAC；I/P-O/P 絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
EMC 要求：發射特性符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C、BS EN/EN61000-3-3、EAC TP TC 020；抗擾度符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547（B 級輕工業標準，浪涌 2KV）、EAC TP TC 020。
六、調光操作與使用規范
調光特性：支持 AC 切相調光，導通角范圍30°（最?。﹡180°（最大），恒流模式下輸出電壓由 LED 正向壓降總和嵌住，兼容 LUTRON、JUNG、BERKER、CLIPSAL 等品牌多款調光器（如 LUTRON SF-12P-277、JUNG 225 TDE 等）。
關鍵使用要求：
強烈建議直接連接 LED，無需額外驅動器；
市電與電源間需加開關，滿足燈具最新 ErP 法規要求；
紋波與噪聲測量需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試；
海拔超 2000 米需按規范進行溫度降額，安裝前需參閱官方使用手冊。
關鍵問題
PCD-60 系列電源的核心調光特性與兼容要求是什么？答案：核心采用AC 切相調光（前緣 + 后緣雙方式），工作在恒流模式，輸出電壓由 LED 正向壓降總和嵌住，導通角范圍為 30°（最小）~180°（最大）；兼容 LUTRON、JUNG、BERKER、CLIPSAL 等主流品牌的多款調光器，如 LUTRON SF-12P-277（277VAC/60Hz）、JUNG 225 TDE（230VAC/50Hz）等。
PCD-60 系列各型號的輸出電流、功率范圍是多少，核心保護機制有哪些？答案：系列共 7 款型號，輸出電流覆蓋500mA-2400mA，輸出電流精度 ±5.0%，額定功率范圍為 54W-60.2W（其中 2000B/2400B 為 60W，700B/1400B 為 60.2W）；核心保護為短路保護（打嗝模式，異常移除后自動恢復）和過溫度保護（關閉輸出電壓，異常移除后自動恢復），屬于雙重自恢復式保護。
PCD-60 系列電源的環境使用限制與特殊安裝要求有哪些？答案：環境使用限制：工作溫度為 - 30~+45℃，海拔超過 2000 米時，無風扇機型環境溫度需按3.5℃/1000 米比例降額；工作濕度為 20~95% RH 且無冷凝，儲存溫濕度為 - 40~+80℃、10~95% RH。特殊安裝要求：①?gòu)?qiáng)烈建議直接連接 LED，無需額外驅動器；②市電與電源之間必須加裝開關，以滿足燈具最新 ErP 法規要求；③安裝前需參閱官方使用手冊，確認 IP42 防塵防水的安裝注意事項。
