PCD-40 系列是明緯推出的 40W 單組輸出 AC 可調 LED 開關電源，采用前緣和后緣 AC 切相調光、恒流設計且具備主動式 PFC 功能，擁有短路 / 過溫度雙重保護，為 IP42 防護的 ClassⅡ 無 FG 電源，適配 7 款不同額定電流型號，輸入電壓 180~295VAC、頻率 47~63Hz，滿載下功率因數 PF>0.9，總諧波失真 THD<20%，效率最高達 87%，工作溫度 - 30~+50℃，通過多項安規認證，提供 3 年保固，100% 滿載老化測試，專為 LED 裝飾 / 廣告照明等裝置設計，可兼容多款主流品牌調光器，導通角調節范圍 30~180 度。
PCD-40 系列為明緯出品的40W 單組輸出 AC 可調 LED 開關電源，主打 LED 相關裝置供電，如裝飾、廣告照明設備，核心定位為低成本、高信賴性，通過100% 滿載老化測試，提供3 年保固，采用全防護塑膠外殼，為IP42設計、ClassⅡ 電源（無 FG），散熱方式為自然風冷。
二、核心特性
調光方式：支持前緣和后緣 AC 切相調光，導通角調節范圍為30 度（最?。﹡180 度（最大）；
電路設計：具備主動式 PFC 功能，采用恒流設計，無需額外驅動器可直接連接 LED；
合規要求：市電與電源間加裝開關可滿足燈具最新 ErP 法規要求。

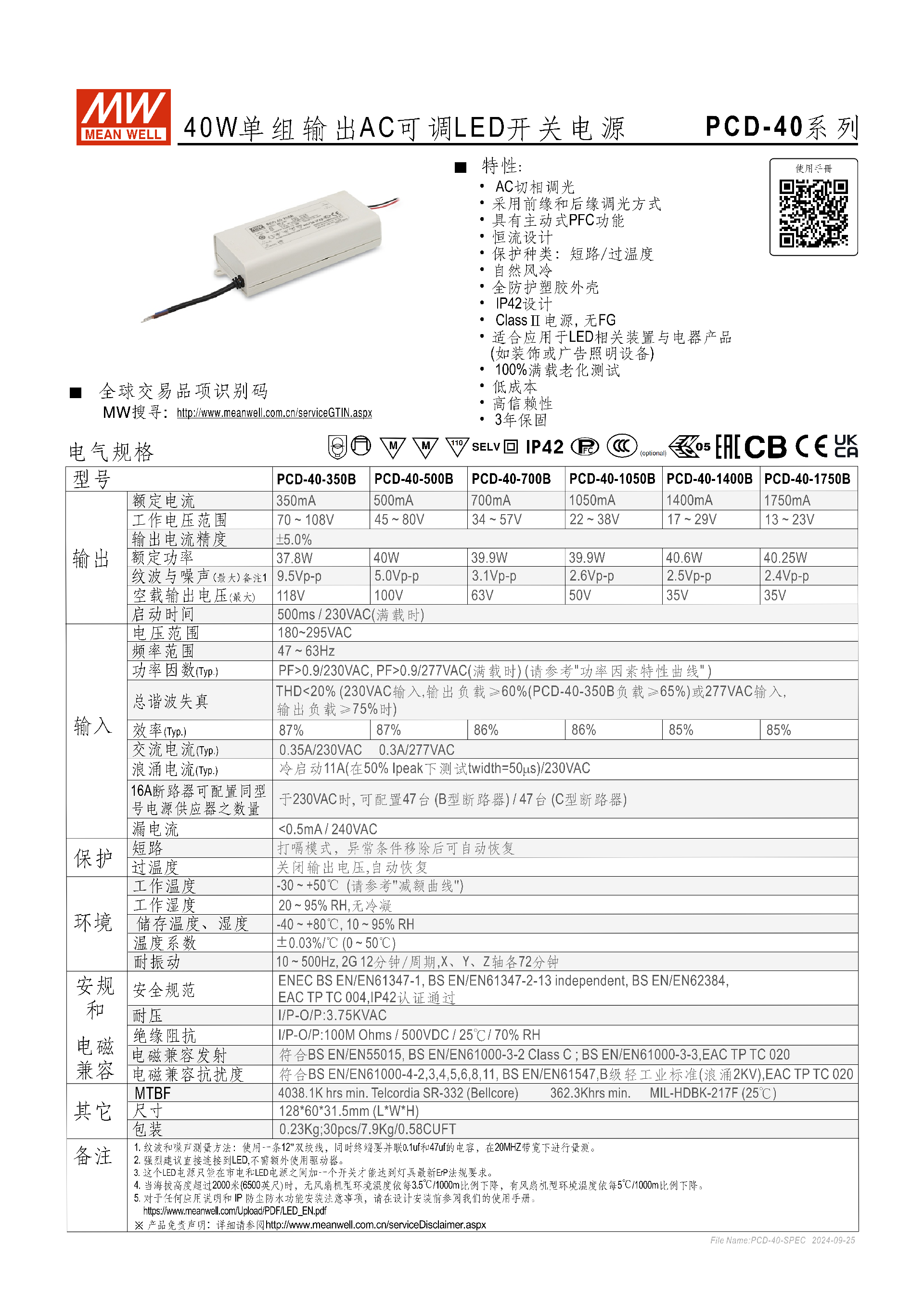

三、型號與輸出核心參數
該系列包含 7 款不同額定電流型號，輸出電流精度統一為 **±5.0%**，各型號關鍵輸出參數如下表：
| 型號 | 額定電流 | 工作電壓范圍 | 額定功率 | 紋波與噪聲 (最大) | 空載輸出電壓 (最大) |
|---|---|---|---|---|---|
| PCD-40-350B | 350mA | 70~108V | 37.8W | 9.5Vp-p | 118V |
| PCD-40-500B | 500mA | 45~80V | 40W | 5.0Vp-p | 100V |
| PCD-40-700B | 700mA | 34~57V | 39.9W | 3.1Vp-p | 63V |
| PCD-40-1050B | 1050mA | 22~38V | 39.9W | 2.6Vp-p | 50V |
| PCD-40-1400B | 1400mA | 17~29V | 40.6W | 2.5Vp-p | 35V |
| PCD-40-1750B | 1750mA | 13~23V | 40.25W | 2.4Vp-p | 35V |
| 補充：電源啟動時間為500ms / 230VAC（滿載時），紋波和噪聲測量有標準化方法（12" 雙絞線 + 并聯電容，20MHZ 帶寬）。 |
四、輸入電氣參數
電壓與頻率：輸入電壓180~295VAC，頻率范圍47~63Hz；
功率因數：PF>0.9/230VAC、PF>0.9/277VAC（滿載時）；
總諧波失真：THD<20%（230VAC 輸入負載≥60%/PCD-40-350B≥65%，或 277VAC 輸入負載≥75%）；
效率：典型值85%-87%（350B/500B 為 87%，其余型號 85%-86%）；
電流相關：交流電流典型值 0.35A/230VAC、0.3A/277VAC；浪涌電流冷啟動11A（50% Ipeak，twidth=50μs）/230VAC；漏電流 **<0.5mA / 240VAC**；
斷路器配置：230VAC 時，16A B/C 型斷路器均可配置47 臺同型號電源。
五、保護功能
該系列電源具備雙重保護，且均支持自動恢復：
短路保護：采用打嗝模式，異常條件移除后自動恢復；
過溫度保護：檢測到超溫后立即關閉輸出電壓，溫度恢復正常后自動恢復。
六、環境與物理參數
環境參數
工作溫濕度：-30 ~ +50℃（需參考減額曲線）、20 ~ 95% RH（無冷凝）；
儲存溫濕度：-40 ~ +80℃、10 ~ 95% RH；
溫度系數：±0.03%/℃（0 ~ 50℃）；
耐振動：10 ~ 500Hz、2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。

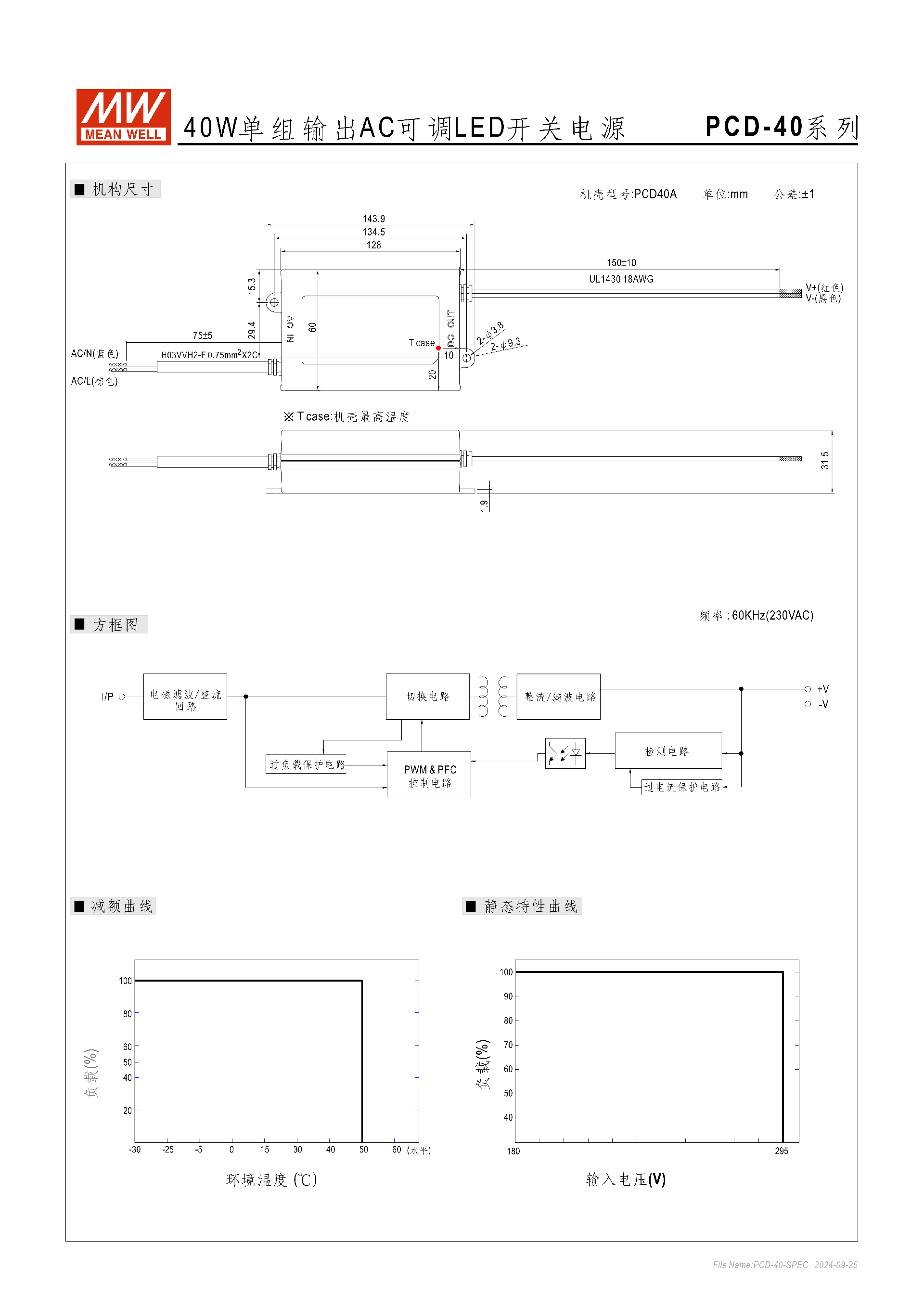

物理參數
尺寸：1286031.5mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)0.23Kg，整箱 30pcs/7.9Kg/0.58CUFT；
接線規格：AC/L（棕色）、AC/N（藍色）為 H03VVH2-F 0.75mm X2C 2；V+（紅色）、V-（黑色）為 UL1430 18AWG；
工作頻率：60KHz（230VAC）。
七、安規與電磁兼容
安規認證：通過 ENEC、BS EN/EN61347-1、BS EN/EN61347-2-13、BS EN/EN62384、EAC TP TC 004 等認證，IP42 認證通過；
絕緣與耐壓：I/P-O/P3.75KVAC；絕緣阻抗 I/P-O/P100M Ohms / 500VDC / 25℃/ 70% RH；
電磁兼容
發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C、BS EN/EN61000-3-3、EAC TP TC 020；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，B 級輕工業標準（浪涌 2KV）、EAC TP TC 020；
平均無故障時間（MTBF）：Telcordia SR-332 標準 4038.1K hrs min；MIL-HDBK-217F 標準 362.3Khrs min（25℃）。
八、調光兼容性與應用
調光器兼容：支持 LUTRON、JUNG、BERKER、CLIPSAL 等主流品牌多款調光器，如 LUTRON SF-12P-277、JUNG 225 TDE、CLIPSAL 32E450UDM 等；
工作模式：直接驅動時為恒流（CC）模式，輸出電壓由 LED 正向壓降總和嵌住；
適用場景：LED 裝飾照明、廣告照明設備等所有 LED 相關裝置與電器產品。
關鍵問題
PCD-40 系列電源的調光特性與兼容情況如何？答：該系列支持前緣和后緣 AC 切相調光，導通角調節范圍為 30 度（最小）~180 度（最大）；可兼容 LUTRON、JUNG、BERKER、CLIPSAL 四大品牌的多款調光器，如 LUTRON SF-12P-277（277VAC/60Hz）、CLIPSAL 32E450UDM（220-240VAC/50Hz）等，直接驅動 LED 時工作在恒流模式，輸出電壓由 LED 正向壓降總和嵌住。
PCD-40 系列電源的保護功能與環境適應能力有哪些核心要點？答：保護功能上，具備 ** 短路（打嗝模式，異常移除后自動恢復）和過溫度（關閉輸出，自動恢復）** 雙重保護；環境適應上，工作溫度為 - 30~+50℃、儲存溫度 - 40~+80℃，工作濕度 20~95% RH 無冷凝，耐 10~500Hz/2G 的振動，海拔超 2000 米時無風扇機型按 3.5℃/1000m 降額環境溫度，溫度系數為 ±0.03%/℃（0~50℃）。
PCD-40 系列電源的核心電氣性能參數（輸入 / 能效 / 輸出）有哪些關鍵指標？答：輸入上，電壓 180~295VAC、頻率 47~63Hz，漏電流 <0.5mA/240VAC；能效上，滿載時 PF>0.9（230/277VAC），THD<20%（滿足指定負載條件），效率 85%-87%，MTBF 最高達 4038.1K hrs min（Telcordia SR-332 標準）；輸出上，含 350~1750mA 共 6 款額定電流型號（1050B 重復標注），電流精度 ±5.0%，紋波噪聲最大 9.5Vp-p，啟動時間 500ms/230VAC（滿載）。
