PCD-25 系列是明緯推出的 25W 單組輸出 AC 可調 LED 開關電源，分A、B 兩種輸入規格（A 組 90~135VAC、B 組 180~295VAC），具備交流相位切除調光（前緣 / 后緣調光）、主動式 PFC、恒電流限制等核心特性，擁有短路 / 過溫度雙重保護，防護等級IP42，為 Class Ⅱ/2 電源，適配 LED 裝飾 / 廣告照明等設備；電氣上有 4 款型號（350/700/1050/1400mA 額定電流），輸出功率最高 25.2W，工作溫度 **-30~+60℃，通過多項安規認證，提供3 年保固 **，且與多款主流品牌調光器兼容，支持恒流驅動 LED。
一、產品基礎信息
產品名稱：PCD-25 系列 25W 單組輸出 AC 可調 LED 開關電源，為明緯旗下產品，定位 LED 相關裝置供電，如裝飾 / 廣告照明設備。
核心分類：按 AC 輸入電壓分A 型（90~135VAC）、B 型（180~295VAC），防護等級IP42（全防護塑膠外殼），為Class Ⅱ/2 電源（無 FG）。
核心保障：100% 滿載老化測試，3 年保固，具備低成本、高信賴性特點，自然風冷散熱。
二、核心產品特性
調光功能：支持交流相位切除調光，采用前緣 + 后緣兩種調光方式，調光導通角范圍為30°（最?。﹡180°（最大）。
電氣核心：內置主動式 PFC 功能、恒電流限制電路，功率因數 PF>0.9（115/230/277VAC 滿載時）。
保護機制：具備短路保護（打嗝模式，異常移除后自動恢復）、過溫度保護（關閉輸出，重啟后恢復）雙重保護。
驅動方式：建議直接連接 LED，工作在恒流（CC）模式，輸出電壓由 LED 正向壓降總和嵌住，不適合額外使用驅動器。

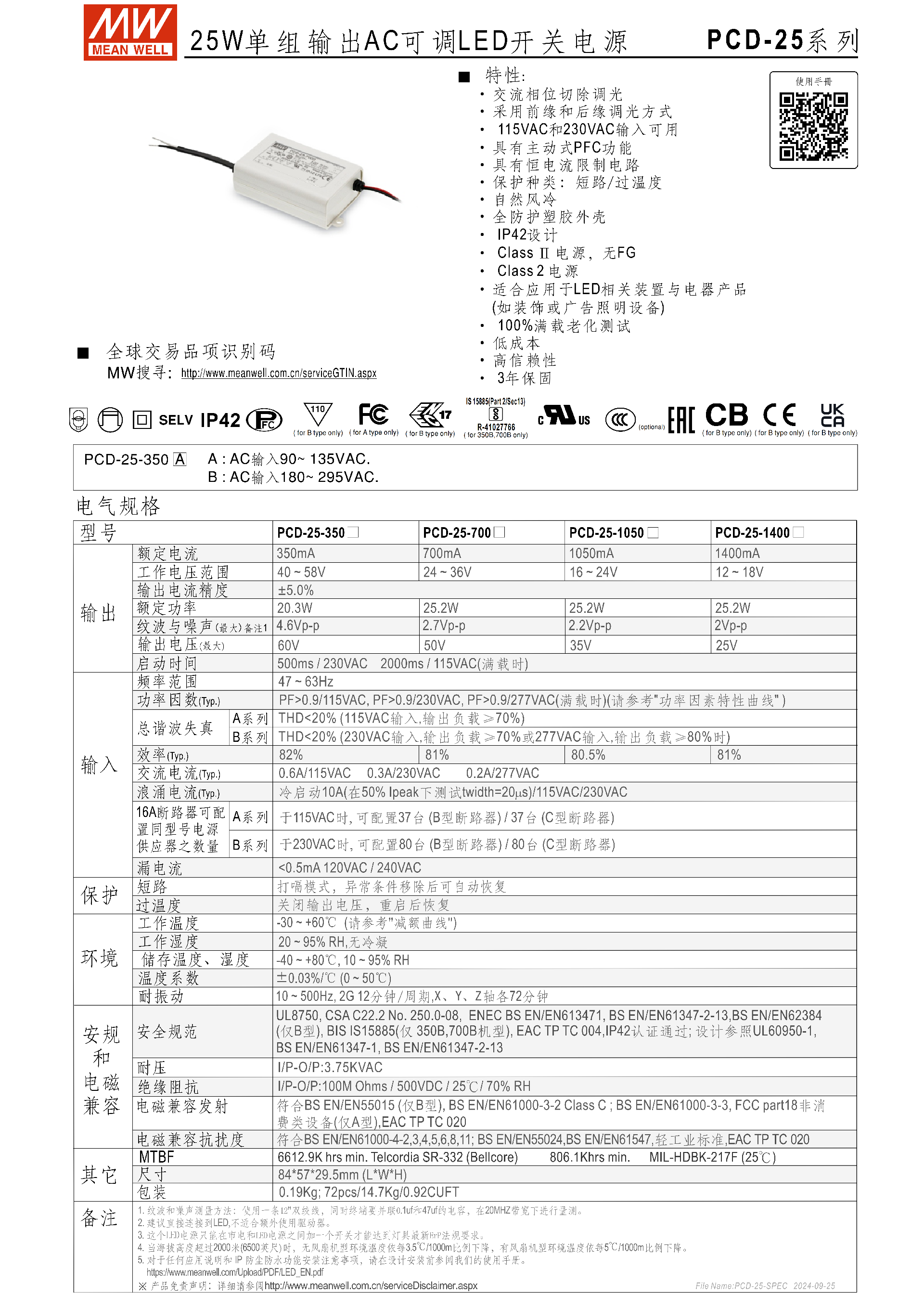

三、關鍵電氣規格（核心型號參數）
| 型號 | 額定電流 | 工作電壓范圍 | 額定功率 | 紋波與噪聲 (最大) | 輸出電壓 (最大) |
|---|---|---|---|---|---|
| PCD-25-350 | 350mA | 40~58V | 20.3W | 4.6Vp-p | 60V |
| PCD-25-700 | 700mA | 24~36V | 25.2W | 2.2Vp-p | 50V |
| PCD-25-1050 | 1050mA | 16~24V | 25.2W | 2.7Vp-p | 35V |
| PCD-25-1400 | 1400mA | 12~18V | 25.2W | 2Vp-p | 25V |
| 通用電氣參數： |
輸出電流精度：±5.0%
頻率范圍：47~63Hz
啟動時間：500ms/230VAC、2000ms/115VAC（滿載）
浪涌電流：冷啟動 10A（50% Ipeak，twidth=20μs）/115/230VAC
漏電流：<0.5mA（120/240VAC）
總諧波失真（THD）：A/B 系列均 < 20%（A 系 115VAC 負載≥70%；B 系 230VAC 負載≥70%/277VAC 負載≥80%）
四、效率與斷路器配置
效率（Typ.）：350mA 型號 80.5%，700/1050/1400mA 型號 81%/82%，277Vac (B 型)、230Vac (B 型)、115Vac (A 型) 效率隨負載提升至 100% 時趨近 86%。
斷路器配置：16A 斷路器下，A 型 115VAC 可配 37 臺（B/C 型斷路器），B 型 230VAC 可配 80 臺（B/C 型斷路器）。
五、環境與機械參數
工作環境：工作溫度 **-30~+60℃**（海拔超 2000 米時，無風扇機型按 3.5℃/1000m 降額）；工作濕度 20~95% RH（無冷凝）；儲存環境 - 40~+80℃，10~95% RH。
溫度系數：±0.03%/℃（0~50℃）。
耐振動：10~500Hz、2G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。

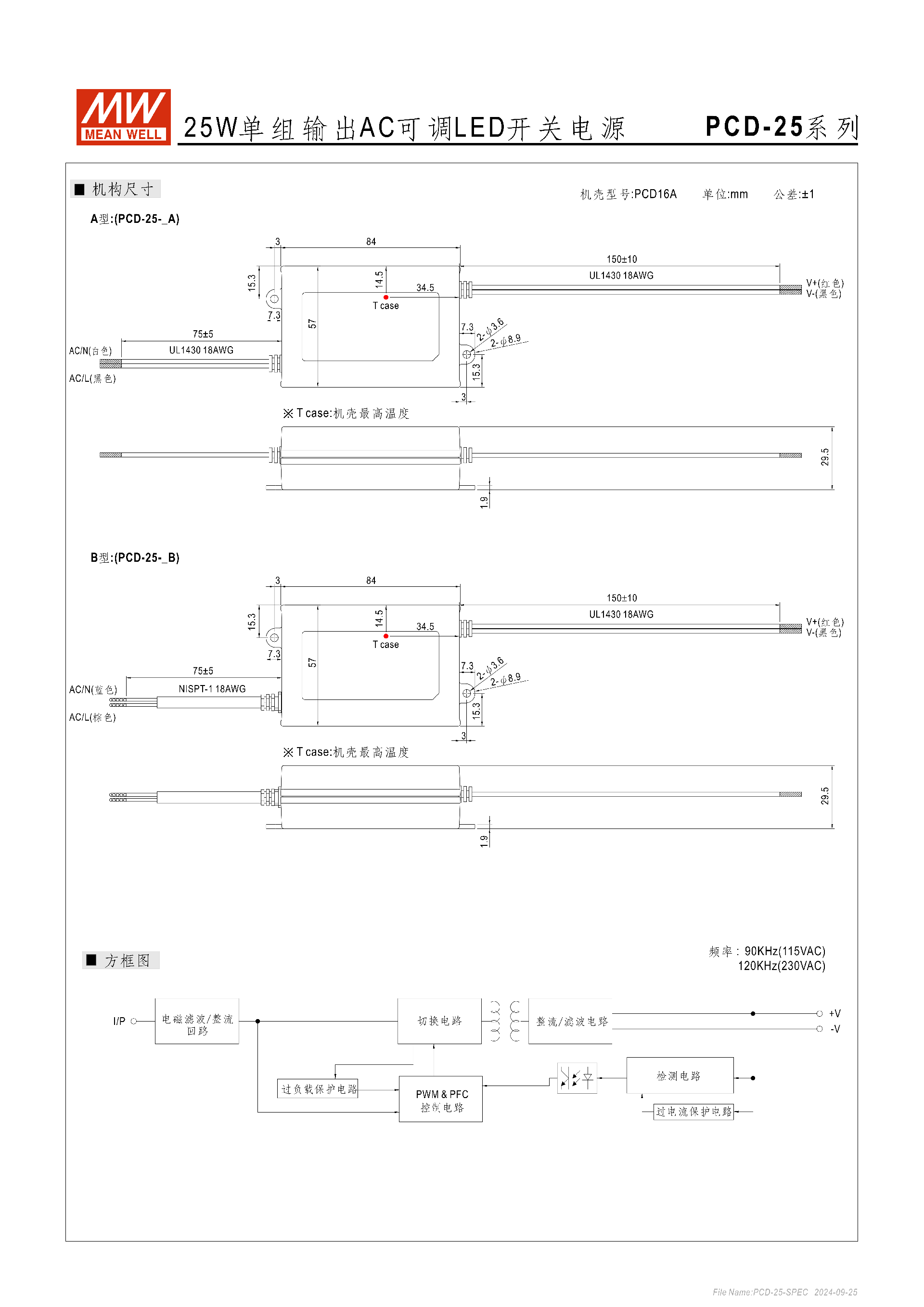

機械尺寸：845729.5mm（LWH），單臺重量0.19Kg，包裝規格 72pcs/14.7Kg/0.92CUFT。
線材規格：UL1430 18AWG（輸出 V+/V-、輸入 AC），B 型輸入 AC 為 NISPT-1 18AWG，線材顏色有明確區分（如 A 型 AC/L 黑色、AC/N 白色；B 型 AC/L 棕色、AC/N 藍色）。
六、安規與電磁兼容
安全規范認證：UL8750、CSA C22.2 No.250.0-08、ENEC BS EN/EN61347-1/2-13、BS EN/EN62384、BIS IS15885（僅 350B/700B）、EAC TP TC 004，B 型額外通過 UL60950-1。
電磁兼容
發射：符合 BS EN/EN55015（僅 B 型）、BS EN/EN61000-3-2 Class C、BS EN/EN61000-3-3，F(xiàn)CC part18（僅 A 型，非消費類）、EAC TP TC 020。
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55024、BS EN/EN61547 及輕工業標準、EAC TP TC 020。
耐壓與絕緣：I/P-O/P 耐壓3.75KVAC；絕緣阻抗 I/P-O/P100M Ohms / 500VDC /25℃/70%RH。
MTBF：最低6612.9K hrs（Telcordia SR-332）、806.1K hrs（MIL-HDBK-217F，25℃）。
七、調光器兼容性
該系列電源與多個國際品牌調光器兼容，主流適配型號如下：
LUTRON：SF-12P-277、DVF-103P-277、SKYLARK SF-10P 等
LEVITON：ILLUMATECH TM IP106、SURESLIDE TM 6633-P/6615-P 等
JUNG：Licht-Management 225 TDE/NV DE
其他：BERKER 286710、Bodo Ehmann T39.01、CLIPSAL 32E450UDM/32E450TM 等
八、重要備注
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測試。
需在市電與 LED 電源間加開關，滿足燈具最新 ErP 法規要求。
海拔超 2000 米時需按標準進行溫度降額，IP 防塵防水安裝需參閱使用手冊。
關鍵問題
問題 1（產品選型與適配）：PCD-25 系列分哪兩類輸入規格，各有哪些核心適配場景，4 款核心型號的額定電流和工作電壓范圍如何對應？
答案：分 A 型（90~135VAC）、B 型（180~295VAC），A 型適配 115VAC 市電區域，B 型適配 230/277VAC 市電區域；4 款型號對應為：350mA（40~58V）、700mA（24~36V）、1050mA（16~24V）、1400mA（12~18V），可根據 LED 的額定電流和正向壓降總和選擇對應型號。
問題 2（調光與使用）：PCD-25 系列的調光方式和核心調光參數是什么，使用時在調光器搭配和 LED 驅動上有哪些關鍵注意事項？
答案：調光方式為交流相位切除調光（前緣 + 后緣調光），核心調光參數是導通角 30°（最?。﹡180°（最大）；注意事項：①兼容 LUTRON、LEVITON、JUNG 等品牌指定調光器型號，需按兼容表搭配；②建議直接恒流驅動 LED，不適合額外接驅動器；③需在市電與電源間加裝開關，滿足 ErP 法規；④紋波噪聲測量有專用接線和測試條件要求。
問題 3（環境與可靠性）：PCD-25 系列的工作 / 儲存環境參數、保護機制是什么，海拔超 2000 米時該如何進行使用降額？
答案：①環境參數：工作溫度 - 30~+60℃、工作濕度 20~95% RH（無冷凝），儲存溫度 - 40~+80℃、儲存濕度 10~95% RH；②保護機制：短路保護（打嗝模式，異常移除后自恢復）、過溫度保護（關閉輸出，重啟后恢復）；③海拔降額：海拔超 2000 米（6500 英尺）時，無風扇的該系列機型環境溫度按3.5℃/1000 米的比例下降，需按降額后溫度控制使用環境。
