明緯 PCD-16 系列 16W 單組輸出 AC 可調 LED 開關電源為 Ⅱ 類電源、IP42 防護等級，分 A（90~135VAC）、B（180~295VAC）兩種輸入規格，支持前緣和后緣交流相位切除調光，具備主動式 PFC 功能與恒電流限制電路，提供 350mA/700mA/1050mA/1400mA 四種額定輸出電流，額定功率均為16.8W，擁有短路、過溫度保護且異常移除后可自動恢復，工作溫度 - 30~+60°C，通過多項安規認證，MTBF 值最高達 6624.6K hrs，適配多款主流調光器，專為 LED 裝飾 / 廣告照明等設備設計，提供3 年保固并經 100% 滿載老化測試。

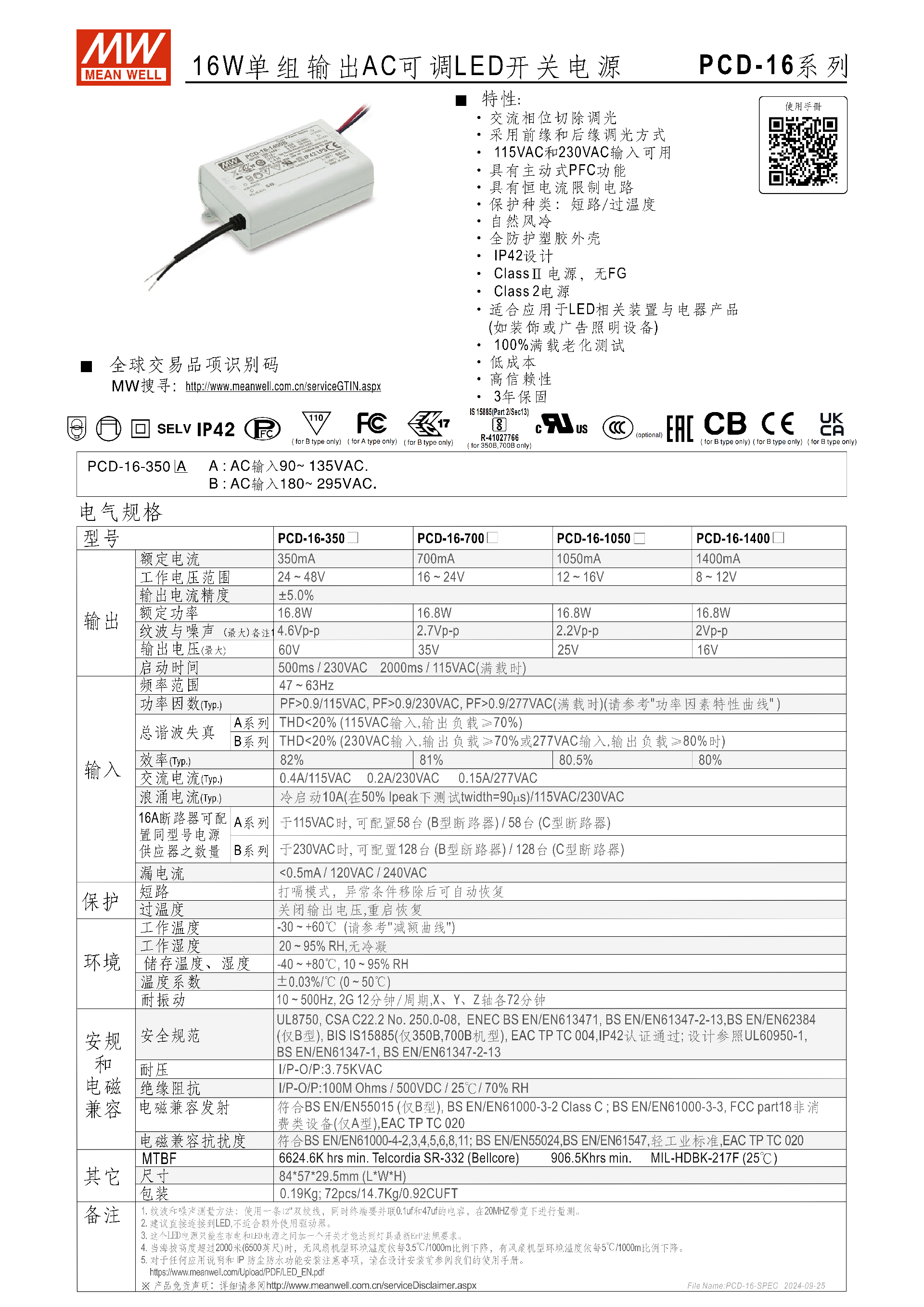

本文檔為明緯PCD-16 系列 16W 單組輸出 AC 可調 LED 開關電源的技術規格書，詳細介紹了該系列電源的核心特性、電氣規格、環境參數、安規認證、物理尺寸及調光應用等關鍵信息，該電源專為 LED 相關裝置設計，具備高可靠性、多防護、寬適配的特點，以下為分點詳細總結：
一、核心產品特性
調光方式：支持交流相位切除調光，采用前緣和后緣兩種調光方式，適配 TRIAC 調光器，導通角范圍 30°（最小）~180°（最大）；
輸入規格：分 A、B 兩類，A 型適配 90~135VAC，B 型適配 180~295VAC，均具備主動式 PFC 功能；
電路與防護：內置恒電流限制電路，保護種類包含短路、過溫度，短路為打嗝模式且異常移除后自動恢復，過溫度為關閉輸出后重啟恢復；
結構與等級：全防護塑膠外殼，IP42防護設計，為 Ⅱ 類電源，無 Class、FG，電源 Class 2；
測試與保障：經100% 滿載老化測試，提供3 年保固，兼具低成本、高信賴性特點；
適用場景：專為 LED 相關裝置與電器產品設計，如裝飾、廣告照明設備。
二、核心電氣規格
該系列分 4 款型號，額定功率均為 16.8W，輸出電流精度統一為 **±5.0%**，核心輸出參數如下表：
| 型號 | 額定電流 | 工作電壓范圍 | 紋波與噪聲 (最大) | 輸出電壓 (最大) |
|---|---|---|---|---|
| PCD-16-350 | 350mA | 24~48V | 4.6Vp-p | 60V |
| PCD-16-700 | 700mA | 16~24V | 2.7Vp-p | 35V |
| PCD-16-1050 | 1050mA | 12~16V | 2.2Vp-p | 25V |
| PCD-16-1400 | 1400mA | 8~12V | 2Vp-p | 16V |
其他關鍵電氣參數：
啟動時間：滿載時500ms/230VAC、2000ms/115VAC，工作頻率范圍 47~63Hz；
功率因數：滿載時 PF>0.9（115VAC/230VAC/277VAC），A 型 115VAC、B 型 230VAC/277VAC 在指定負載下THD<20%；
效率：A 型 82%、B 型 700mA 為 81%、1050mA 為 80.5%、1400mA 為 80%；
浪涌電流：冷啟動10A（50% lpeak 下測試 twidth=90s），適配 115/230VAC；
斷路器配置：115VAC 時可配 58 臺同型號（B/C 型斷路器），230VAC 時可配 128 臺；
漏電流：<0.5mA/120VAC/240VAC；
耐壓與絕緣：I/P-O/P3.75KVAC，絕緣阻抗 I/P-O/P:100MΩ/500VDC/25°C/70% RH。
三、環境工作參數
工作溫濕度：-30~+60°C（需參考減額曲線）、20~95% RH，無冷凝；
儲存溫濕度：-40 ~ +80°C、10~95%RH；
溫度系數：±0.03%/°C（0~50°C）；
耐振動：10~500Hz、2G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
海拔降額：海拔超 2000 米（6500 英尺），無風扇機型環境溫度按3.5°C/1000m比例下降。
四、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No. 250.0-08、ENEC BS EN/EN613471 等認證；B 型專屬BS EN/EN62384，僅 350B/700B通過 BIS IS15885，另通過 EAC TP TC 004、IP42 認證，設計參照 UL60950-1 等標準；
電磁兼容發射：符合 BS EN/EN55015（僅 B 型）、BS EN/EN61000-3-2 Class C、BS EN/EN61000-3-3，A 型專屬FCC part18 非費類設備，同時符合 EAC TP TC020；
電磁兼容抗擾度：符合 BS ENEN61000-4-2/3/4/6/8/11、BS ENEN55024、BS ENEN61547 及輕工業標準，EAC TP TC 020。
五、物理尺寸與壽命

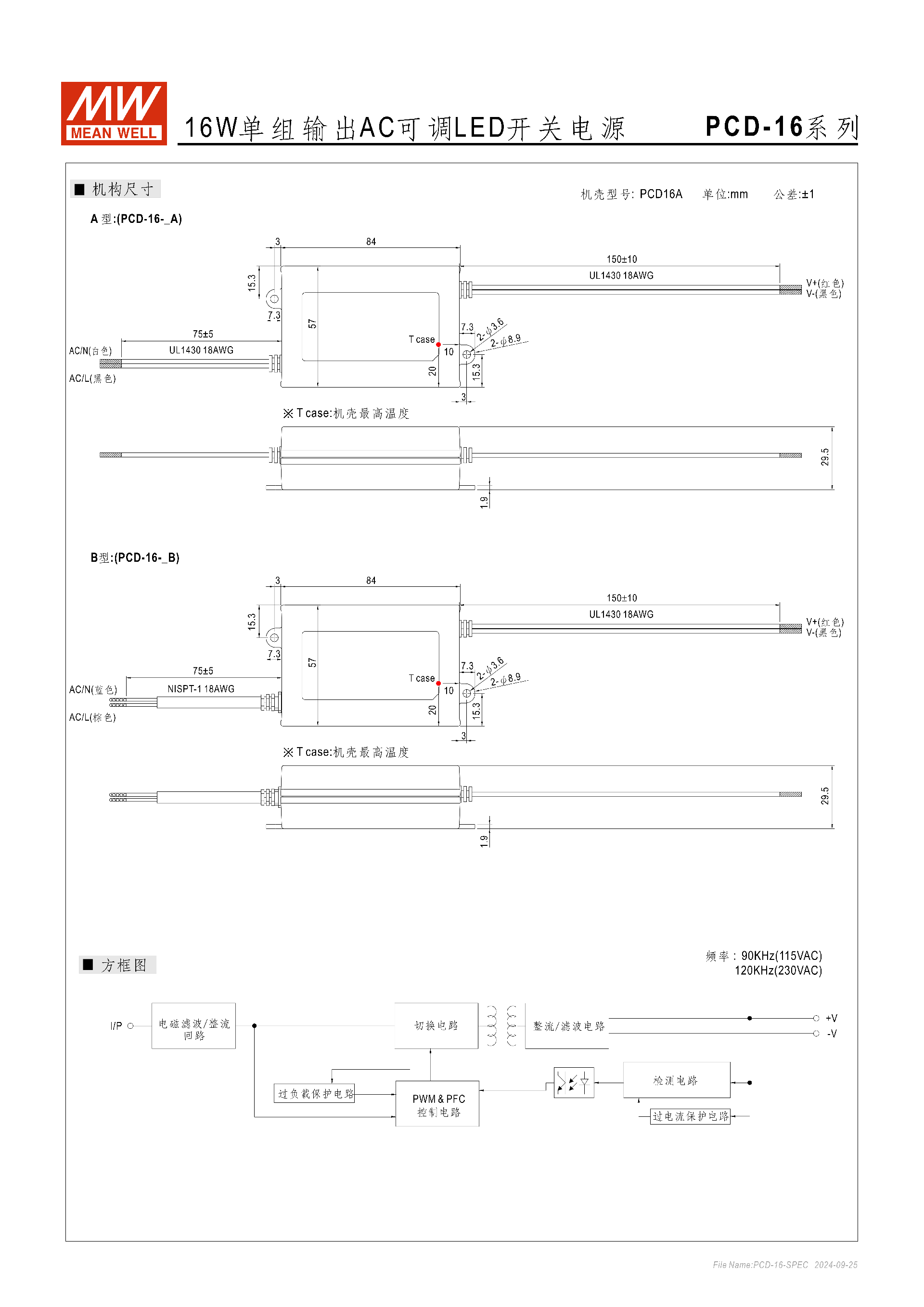

尺寸：統一為845729.5mm（LWH），公差 ±1mm；
線材與標識：A 型 / B 型分別采用 UL1430 18AWG、NISPT-1 18AWG 線材，正負極 / 零火線有明確顏色標識；
包裝規格：單臺重量0.19Kg，72pcs/14.7Kg/0.92CUFT；
使用壽命：MTBF 值（25°C），Telcordia SR-332 標準下6624.6K hrs min.，MIL-HDBK-217F 標準下 906.5Khrs min.。
六、調光操作與應用要求
調光兼容性：兼容 LUTRON、LEVITON、JUNG、BERKER、CLIPSAL 等多個品牌的指定調光器型號（如 LUTRON SKYLARK SF-12P-277、LEVITON 6633-P 等）；
工作模式：直接驅動下為恒流方式 (CC)，輸出電壓由 LED 正向壓降總和嵌??；
應用注意：建議直接連接 LED，不適合額外接負載；市電與 LED 電源間加開關可符合燈具最新 ErP 法規；紋波和噪聲有指定測量方法（12" 雙線 + 并聯電容，2MHZ 帶寬）。
關鍵問題
問題 1（產品規格類）：PCD-16 系列電源有哪幾款型號，核心輸出參數的核心差異是什么？
答案：該系列分 PCD-16-350、PCD-16-700、PCD-16-1050、PCD-16-1400 四款型號，四款額定功率均為 16.8W、電流精度均為 ±5.0%，核心差異為額定輸出電流（350mA/700mA/1050mA/1400mA）、工作電壓范圍（24~48V/16~24V/12~16V/8~12V）、最大紋波與噪聲（4.6Vp-p/2.7Vp-p/2.2Vp-p/2Vp-p）及最大輸出電壓（60V/35V/25V/16V）。
問題 2（使用適配類）：PCD-16 系列電源的調光功能有哪些關鍵要求，兼容哪些類型的調光器？
答案：該電源支持交流相位切除的前緣 + 后緣調光，適配 TRIAC 調光器，調光導通角最小 30°、最大 180°，直接驅動下為恒流模式；兼容的調光器品牌包含 LUTRON、LEVITON、JUNG、BERKER、CLIPSAL 等，各品牌均有對應的指定型號（如 LUTRON 的 SKYLARK 系列、LEVITON 的 SURESLIDE 系列），同時分 120VAC/230VAC/277VAC 等不同電壓適配版本。
問題 3（環境與防護類）：PCD-16 系列電源的工作環境限制有哪些，過溫、短路等異常情況如何保護？
答案：工作環境限制：工作溫度 - 30~+60°C、儲存 - 40~+80°C，工作濕度 20~95% RH 無冷凝；海拔超 2000 米時，無風扇機型環境溫度按 3.5°C/1000m 比例降額；耐振動為 10~500Hz/2G，三軸各 72 分鐘。異常保護：短路保護為打嗝模式，異常條件移除后可自動恢復；過溫度保護為直接關閉輸出電壓，設備重啟后恢復；同時內置恒電流限制電路，漏電流控制在 0.5mA 以內，耐壓達 3.75KVAC。
