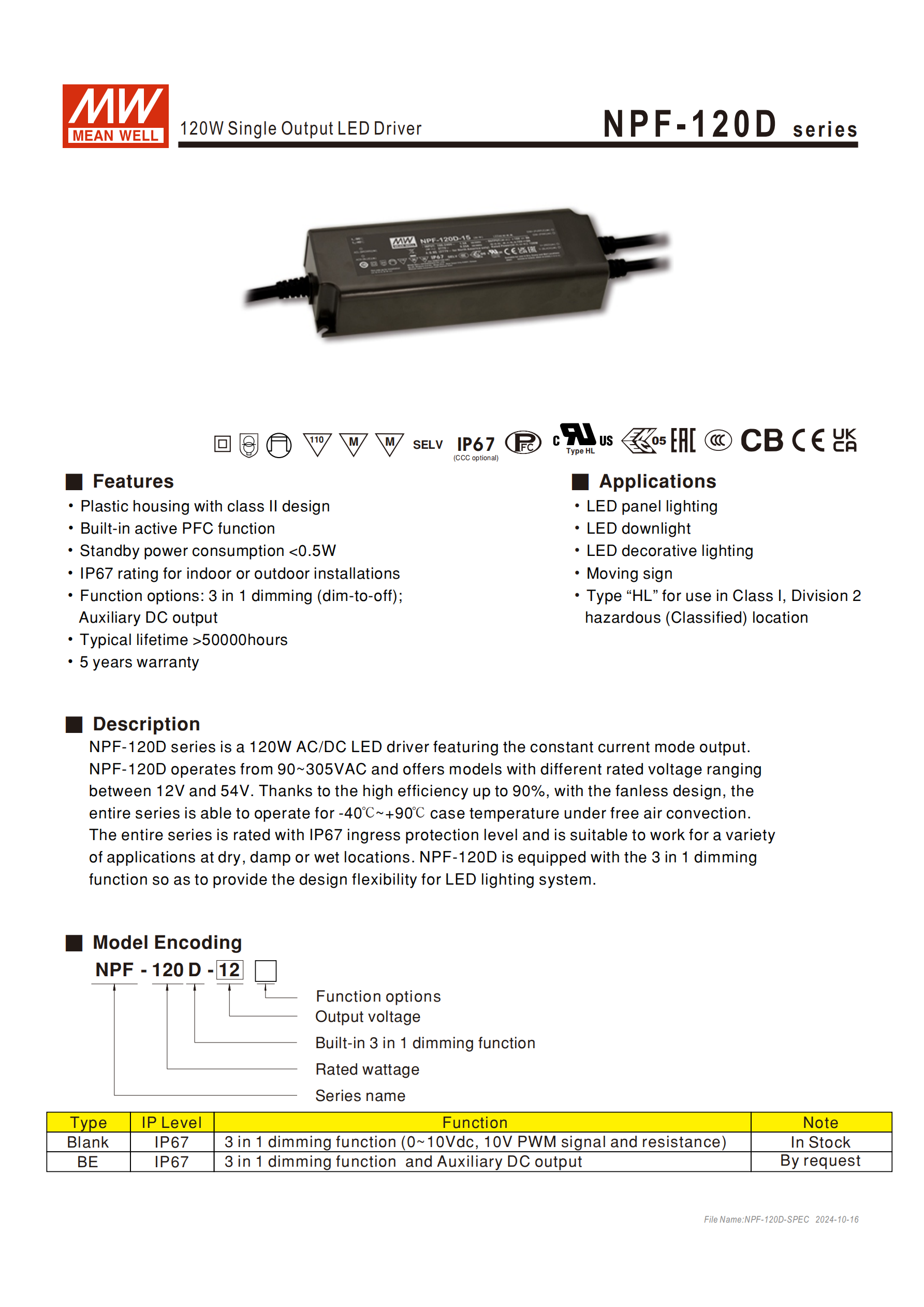

明緯NPF-120D 系列是 120W 單組輸出恒流型 LED 控制裝置，采用塑膠機殼 Class II 設計，具備IP67 防護等級，支持 90~305VAC 寬電壓輸入，輸出額定電壓覆蓋 12V~54V，核心搭載三合一調光（0~10Vdc/10V PWM / 電阻） 功能，BE 型額外提供 12V@0.2A 輔助直流輸出；產品內置主動式 PFC，待機功耗 < 0.5W，轉換效率最高達 90%，無風扇設計可在 **-40℃~+90℃機殼溫度 ** 下工作，壽命超 50000 小時且享有 5 年保固，通過 UL8750 等多項安規認證，適用于面板照明、投光燈等各類 LED 照明及危險地點照明燈具，同時兼容 ErP 指令豁免類光源產品。
一、產品基礎定位
明緯NPF-120D 系列為120W 單組輸出恒流型 LED 控制裝置，是交流變直流的 LED 電源供應器，主打戶外 / 多環境適配的 LED 照明驅動，采用無風扇自然風冷設計，為 Class II 電氣設計，塑膠機殼材質，享有5 年保固，使用壽命 **>50000 小時 **（機殼溫度 Tc<75℃時）。
二、核心產品特性
防護與安裝：IP67 防護等級，支持戶內、戶外安裝，可適用于干燥、潮濕、淋雨環境，也可配套 Class I, Division 2 危險地點的照明燈具；
電氣核心：內置主動式 PFC 功能，待機功耗 **<0.5W**，轉換效率最高達90%，功率因數表現優異，總諧波失真（THD）低；
功能配置：標準品帶三合一調光功能（0~10Vdc 直流電壓、10V PWM 信號、電阻調光），BE 型在調光基礎上額外增加輔助直流輸出功能；
環境適應性：無風扇設計，機殼工作溫度范圍 **-40℃~+90℃，儲存溫度-40~+80℃**，工作濕度 10~95% RH、儲存濕度 20~95% RH，均無冷凝要求。

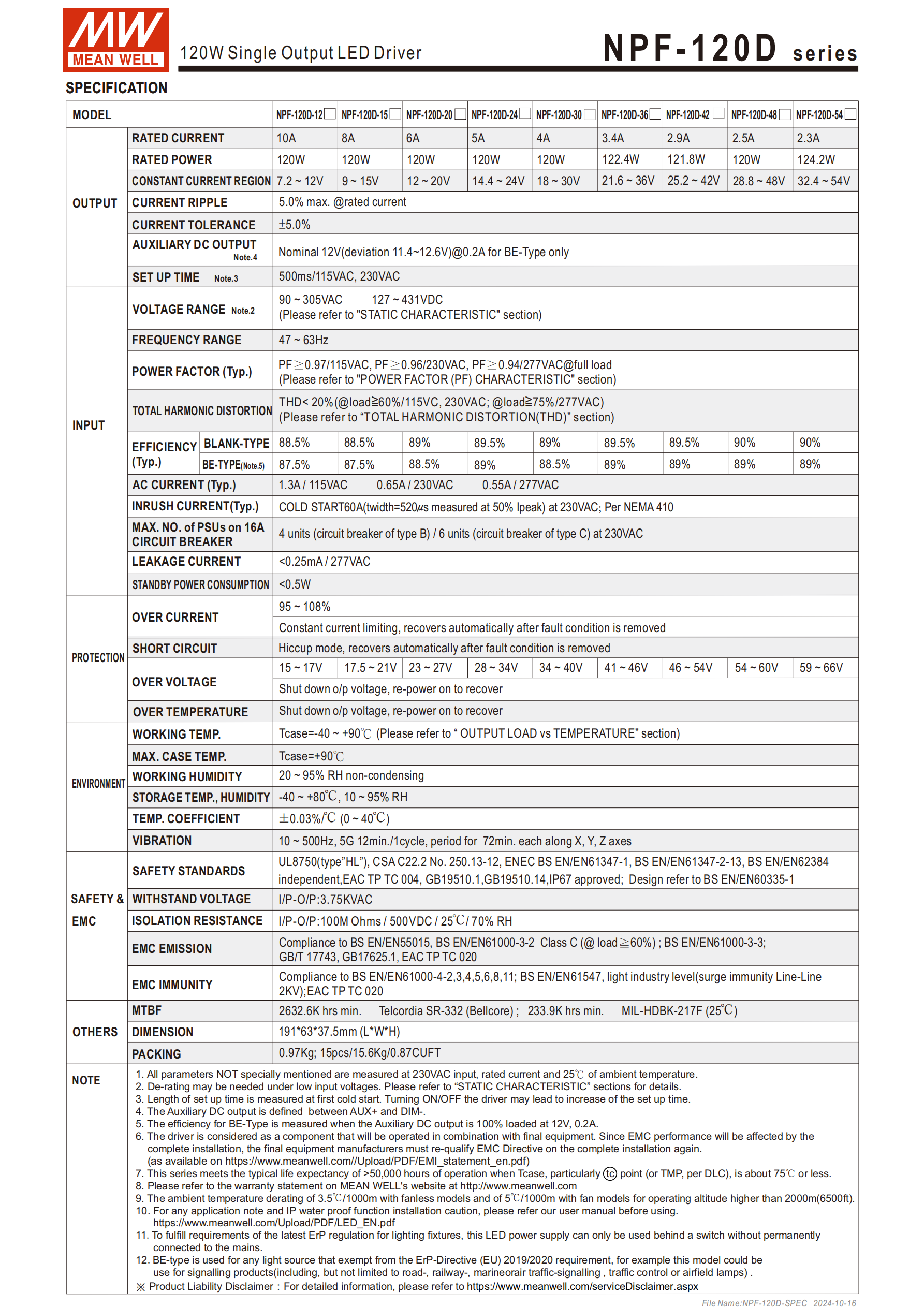

三、關鍵電氣規格
1. 輸入輸出核心參數（表格）
| 型號 | 額定電壓 (V) | 額定電流 (A) | 額定功率 (W) | 恒電流范圍 (V) | 輔助輸出（BE 型） |
|---|---|---|---|---|---|
| NPF-120D-12 | 12 | 10 | 120 | 7.2~12 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-15 | 15 | 8 | 120 | 9~15 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-20 | 20 | 6 | 120 | 12~20 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-30 | 30 | 4 | 120 | 18~30 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-36 | 36 | 3.4 | 122.4 | 21.6~36 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-42 | 42 | 2.9 | 121.8 | 25.2~42 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-48 | 48 | 2.5 | 120 | 28.8~48 | 12V(11.4~12.6V)@0.2A |
| NPF-120D-54 | 54 | 2.3 | 124.2 | 32.4~54 | 12V(11.4~12.6V)@0.2A |
2. 通用電氣參數
輸入電壓：90~305VAC / 127~431VDC，低輸入電壓需減額輸出；
紋波電流：最大5.0%@額定電流，電流精度 **±5.0%**；
浪涌電流：冷啟動 60A@230VAC（50% Ipeak，twidth=520μs）；
漏電流：<0.25mA / 277VAC；
交流電流（典型）：1.3A/115VAC、0.65A/230VAC、0.55A/277VAC。
四、調光與輔助輸出功能
三合一調光：通過 DIM + 與 DIM - 端口實現，支持 0~10Vdc 電壓、100Hz~3KHz 的 10V PWM 信號、外接電阻三種方式，最小調光比例約 6%（0%<Iout<6% 時精度無定義），調光端口輸出電流典型值 100μA；當輸入 0Ω/0V/PWM 占空比 0% 時，輸出電流可降至 0%，禁止將 DIM - 與 Vo - 連接；
輔助直流輸出：僅 BE 型配備，由 AUX + 與 DIM - 端口提供，額定值12V(11.4~12.6V)@0.2A，該型號效率測試需在輔助輸出 100% 負載下進行。
五、保護功能
全系列配備完善的自動保護機制，具體如下：
過電流保護：95~108% 恒流限制，負載異常移除后自動恢復；
短路保護：進入打嗝模式，負載異常移除后自動恢復；
過電壓保護：根據不同型號關斷對應電壓范圍的輸出，需重啟恢復；
過溫度保護：機殼超溫時關斷輸出電壓，需重啟恢復。
六、安規與電磁兼容
安全規范：通過UL8750(type”HL”)、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347-1/2-13 等認證，設計參照 BS EN/EN60335-1；
耐壓與絕緣：I/P-O/P 耐壓3.75KVAC，絕緣阻抗100M Ohms / 500VDC /25℃/70%RH；
電磁兼容：
發射：符合 BS EN/EN55015、GB/T17743、GB17625.1 等，EN61000-3-2 Class C（負載≥60%）；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，浪涌抗擾度線對線 2KV；
指令兼容：BE 型適用于 ErP 指令 (EU) 2019/2020豁免的光源產品（如交通信號、機場燈等）。
七、物理與可靠性參數
尺寸：1916337.5mm(LWH)，公差 ±1mm；
重量：?jiǎn)闻_(tái)0.97Kg，15 臺裝總重 15.6Kg，體積 0.87CUFT；
可靠性：MTBF（平均無故障時間）Telcordia SR-332 標準下2632.6K hrs min，MIL-HDBK-217F (25℃) 下 233.9K hrs min；
耐振動：10~500Hz、5G，X/Y/Z 軸各 12 分鐘 / 周期，總計 72 分鐘；
線材配置：Blank 型與 BE 型分規格配置 UL2464/SJTW 線材，線徑含 14AWG/18AWG/22AWG；
海拔要求：操作海拔超 2000 米時，無風扇機型每 1000 米調降 3.5℃ 工作環溫。
八、應用場景
常規 LED 照明：LED 面板照明、LED 投光燈、LED 裝飾照明；
特殊標識：移動標志；
危險環境：Class I, Division 2 危險地點的照明燈具；
豁免類光源：交通信號（公路 / 鐵路 / 海上 / 空中）、交通管制燈、機場燈等 ErP 指令豁免產品。
九、重要使用說明
所有規格默認在 230VAC 輸入、額定負載、25℃環境下測試；
低輸入電壓、高海拔場景需按要求減額使用；
LED 電源需在市電與電源間加開關，滿足最新 ErP 法規要求；
EMC 受整套終端裝置影響，制造商需重新確認 EMC 合規性；
頻繁開關機會增加電源啟動時間（冷機啟動 500ms/115VAC/230VAC）。
關鍵問題
問題 1（功能配置類）：NPF-120D 系列的調光功能有哪些實現方式，BE 型與標準品的功能差異是什么？
答案：標準品支持三合一調光，可通過在 DIM + 與 DIM - 間連接 0~10Vdc 直流電壓、100Hz~3KHz 的 10V PWM 信號、外接電阻三種方式實現，最小調光比例約 6%，調光端口輸出電流典型值 100μA；BE 型在三合一調光基礎上，額外增加12V (11.4~12.6V)@0.2A 的輔助直流輸出功能，由 AUX + 與 DIM - 端口提供，為該型號專屬配置。
問題 2（環境與使用類）：NPF-120D 系列在特殊環境（高海拔、低溫 / 高溫）下的使用要求是什么，壽命與溫度的關聯是怎樣的？
答案：該系列機殼工作溫度范圍為 - 40℃~+90℃，儲存溫度 - 40~+80℃，無風扇自然風冷；當操作海拔高于 2000 米時，無風扇機型每 1000 米需調降 3.5℃ 工作環溫；產品壽命超 50000 小時的前提是機殼最高溫度點 Tc 低于 75℃，機殼溫度越高，產品實際使用壽命會相應降低。
問題 3（安規與兼容類）：NPF-120D 系列的安規認證與指令兼容情況如何，適用于哪些特殊合規場景？
答案：該系列通過 UL8750 (type”HL”)、CSA C22.2、ENEC 等多項國際安全認證，電磁兼容符合 EN55015、GB/T17743 等標準；其中BE 型適配 ErP 指令 (EU) 2019/2020豁免的光源產品，可應用于公路 / 鐵路 / 海上 / 空中交通信號、交通管制燈、機場燈等場景；全系列還可配套 Class I, Division 2 危險地點的照明燈具，同時滿足 IP67 防護的多環境安裝要求。
