明緯NPF-200 系列是 200W 恒流 + 恒壓型 LED 驅動器，具備IP67防護等級、Class II 和 PFC 設計，待機功耗 **<0.5W**，壽命 **>50000 小時 **，支持3 合 1 調光（僅限 C.V 調光）且無閃爍，輸入電壓覆蓋 100~305VAC，輸出額定電壓 12V~54V，轉換效率最高達94%，無風扇設計可在 **-40℃~+85℃** 機殼溫度下工作，適配多種 LED 照明場景，HL 類型還適用于 Class I, Division 2 類危險地點，同時擁有完善的保護功能和優異的電磁兼容、安規認證。

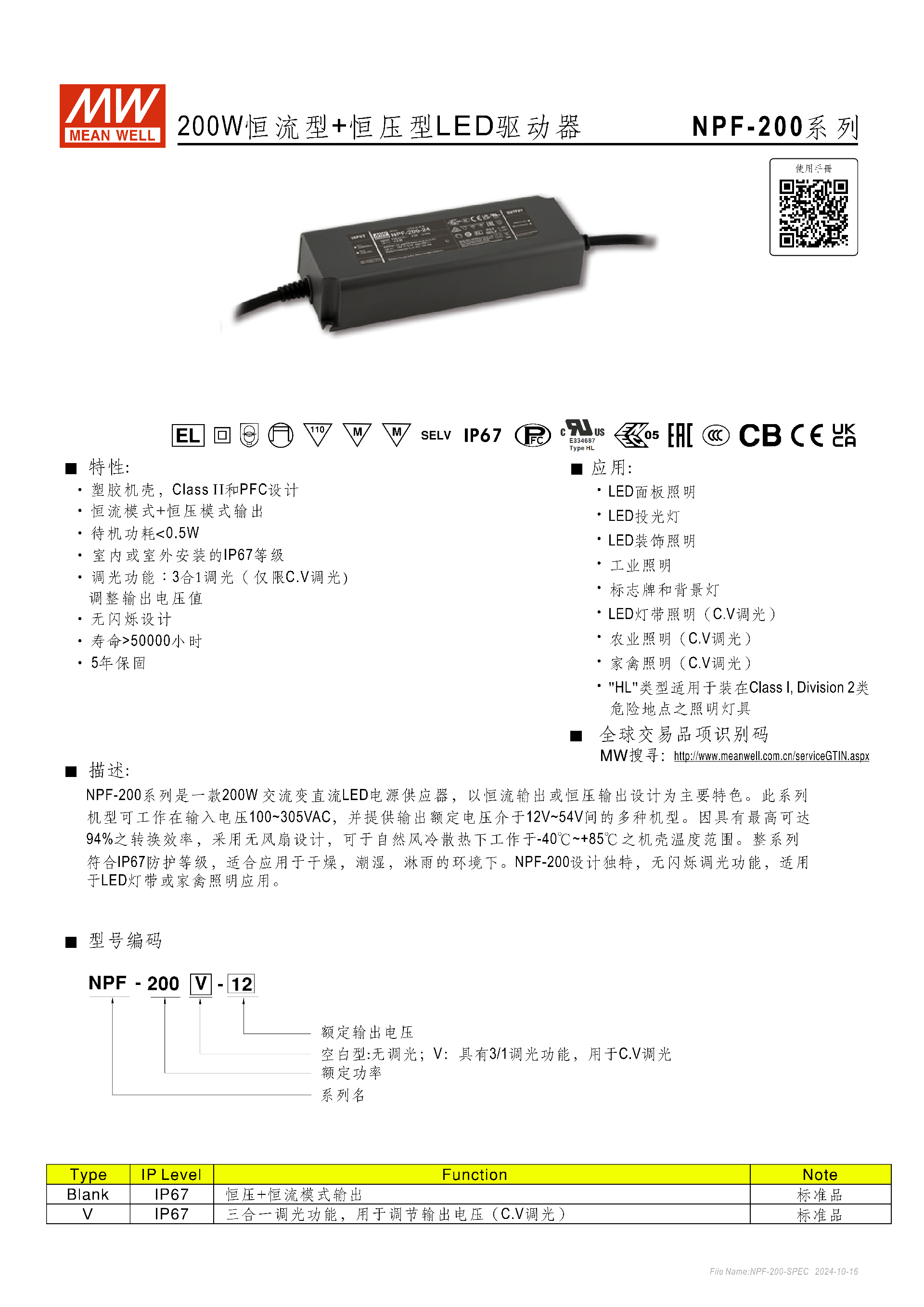

明緯NPF-200 系列為200W交流變直流 LED 驅動器，核心設計為恒流 + 恒壓雙輸出模式，是適配多場景 LED 照明的電源供應器，塑膠機殼設計，具備 Class II 和 PFC 設計，整體防護等級達IP67，可在干燥、潮濕、淋雨環境下室內 / 室外安裝，5 年保固，正常使用下壽命 **>50000 小時 **，HL 類型專屬適配 Class I, Division 2 類危險地點的照明燈具。
二、核心特性
能耗與調光：待機功耗 **<0.5W**，支持3 合 1 調光功能（僅限 C.V 調光），采用無閃爍設計，適配 LED 燈帶、家禽照明等對調光有要求的場景；
散熱與工作范圍：無風扇自然風冷設計，轉換效率最高達94%，可在 **-40℃~+85℃** 機殼溫度下穩定工作；
電氣適配：輸入電壓覆蓋100~305VAC（直流 142~431VDC），輸出額定電壓提供12V~54V多檔位選擇，適配不同功率 LED 負載。

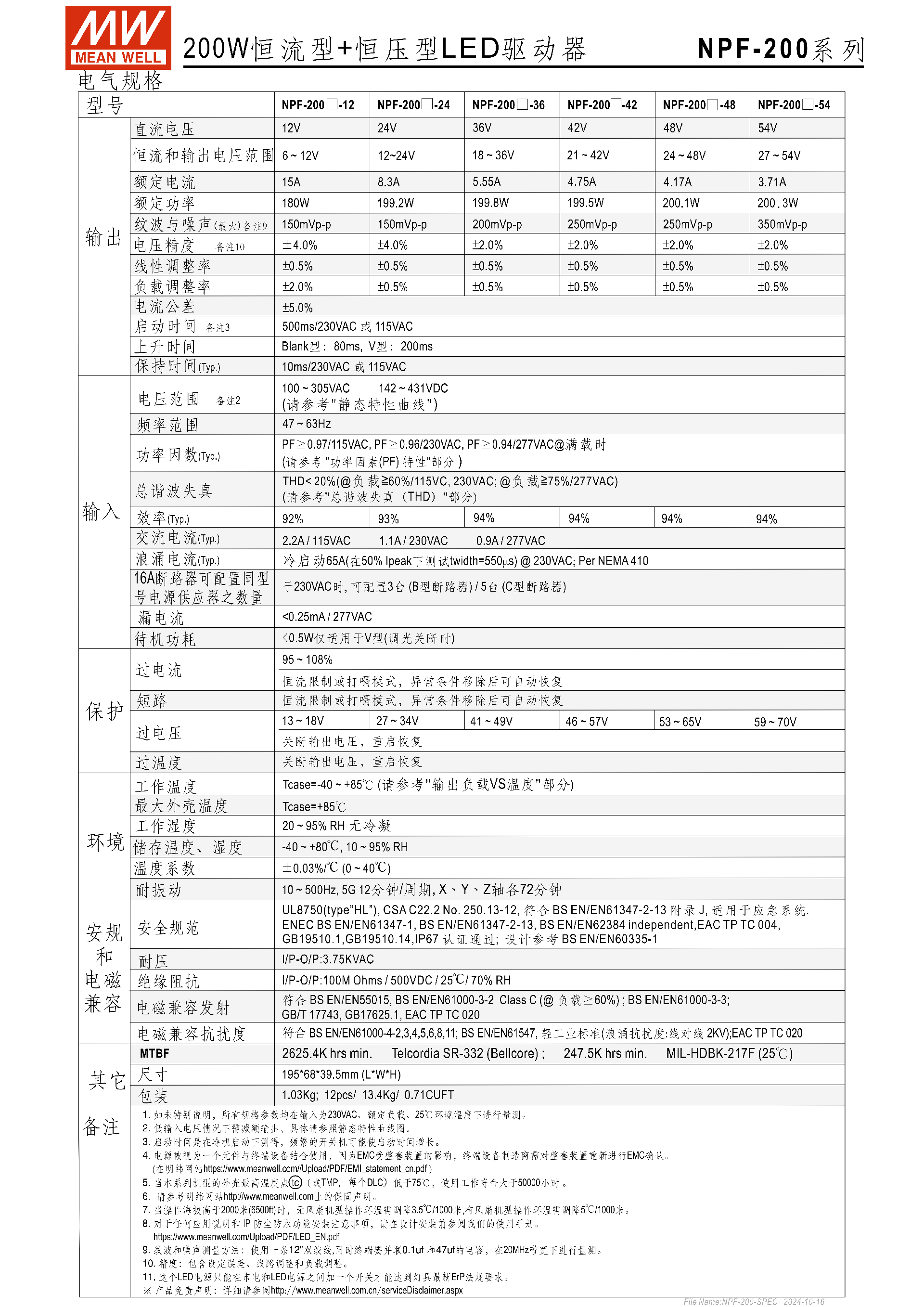

三、電氣規格（核心參數）
該系列各型號核心電氣參數如下表，所有參數默認在 230VAC、額定負載、25℃環境下測量：
| 型號 | 額定輸出電壓 | 恒流輸出電壓范圍 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 轉換效率（Typ.） |
|---|---|---|---|---|---|---|---|
| NPF-200-12 | 12V | 6~12V | 15A | 180W | 150mVp-p | ±4.0% | 92% |
| NPF-200-24 | 24V | 12~24V | 8.3A | 199.2W | 150mVp-p | ±4.0% | 93% |
| NPF-200-36 | 36V | 18~36V | 5.55A | 199.8W | 200mVp-p | ±2.0% | 94% |
| NPF-200-42 | 42V | 21~42V | 4.75A | 199.5W | 250mVp-p | ±2.0% | 94% |
| NPF-200-48 | 48V | 24~48V | 4.17A | 200.1W | 250mVp-p | ±2.0% | 94% |
| NPF-200-54 | 54V | 27~54V | 3.71A | 200.3W | 350mVp-p | ±2.0% | 94% |
| 其他關鍵電氣參數： |
頻率范圍：47~63Hz，滿載時功率因數 PF≥0.97 (115VAC)、≥0.96 (230VAC)、≥0.94 (277VAC)；
總諧波失真：THD<20%（115/230VAC≥60% 負載，277VAC≥75% 負載）；
漏電流：<0.25mA / 277VAC，浪涌電流 65A@230VAC（冷啟動，50% Ipeak）；
線性調整率均為 **±0.5%，負載調整率均為±0.5%**，電流公差 ±2.0%~±5.0%。
四、型號編碼規則
編碼格式：NPF-200-【額定輸出電壓】【調光標識】
NPF-200：系列名 + 額定功率；
額定輸出電壓：12/24/36/42/48/54，對應不同輸出檔位；
調光標識：空白= 無調光功能；V= 具備 3 合 1 調光功能，僅用于 C.V 調光。
五、保護功能
全系列配備完善的自恢復式保護功能，異常條件移除后自動恢復：
過電流 / 短路：恒流限制或打嗝模式保護；
過電壓：依型號觸發電壓為 13~70V，觸發后關斷輸出，重啟恢復；
過溫度：機殼超溫后關斷輸出，溫度恢復后重啟恢復。
六、調光操作
僅 V 型型號支持 3 合 1 調光，核心為調節輸出電壓等級，調光端口為 DIM+（紫色）、DIM-（粉色），關鍵規則如下：
調光方式：支持0~10VDC 電壓輸入、10V PWM 信號（100Hz~3KHz）、外加電阻三種方式；
調光范圍：最小調光電壓為輸出電壓的50%（<50% 時輸出電壓無定義），0V/0kΩ/0% 占空比 PWM 輸入時，輸出電壓可降至 0V；
重要注意：禁止將 DIM - 與 Vo - 連接，調光端口輸出電流典型值為 100μA，建議直接連接 LED 燈，不適合外加驅動器。
七、環境與安規
環境參數
工作濕度：20~95% RH（無冷凝），儲存溫度 - 40~+80℃、濕度 10~95% RH；
溫度系數：±0.03%/℃（0~40℃）；
耐振動：10~500Hz、5G，X/Y/Z 軸各 72 分鐘（12 分鐘 / 周期）；
海拔要求：海拔 > 2000 米時，無風扇機型環溫需按3.5℃/1000 米調降。
安規與電磁兼容
安全規范：通過 UL8750 (HL 型)、CSA C22.2 No.250.13-12、GB19510.1/14 等認證，符合 IP67；
耐壓 / 絕緣：I/P-O/P3.75KVAC，絕緣阻抗 I/P-O/P100MΩ / 500VDC /25℃/70%RH；
電磁兼容：發射符合 EN55015、GB/T17743 等，抗擾度符合 EN61000-4 系列標準，浪涌抗擾度線對線 2KV；
MTBF：輕工業標準下最小2625.4K hrs，MIL-HDBK-217F (25℃) 下最小247.5K hrs。
八、物理與包裝參數
尺寸：1956839.5mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)1.03Kg，12 臺整包裝13.4Kg，體積 0.71CUFT；
線材規格：依型號分 SJOW 14AWG2C（12V）、SJOW 17AWG2C 等，V 型額外配備 UL2464 20AWG×2C 調光線材。
九、應用場景
常規 LED 照明：面板照明、LED 投光燈、LED 裝飾照明、工業照明；
標識與燈帶：標志牌和背景燈、LED 燈帶照明（C.V 調光）；
特殊領域：農業照明、家禽照明（均需 C.V 調光）；
危險環境：HL 類型適配 Class I, Division 2 類危險地點的照明燈具。
關鍵問題
問題 1（產品適配性）：NPF-200 系列各型號的額定輸出參數有何差異，核心適配哪些 LED 負載？
答案：該系列輸出額定電壓分 12V/24V/36V/42V/48V/54V 六檔，12V 型號額定電流 15A、額定功率 180W，其余型號額定功率接近 200W（199.2W~200.3W），額定電流隨電壓升高降低（3.71A~8.3A）；12V/24V 適配低電壓大電流的 LED 燈帶、面板燈，36V~54V 適配高電壓的投光燈、工業照明、農業 / 家禽照明等，V 型型號因支持 3 合 1 調光，更適配需要電壓調節的燈帶、農業 / 家禽照明場景。
問題 2（調光操作）：NPF-200 系列的 3 合 1 調光具體如何實現，有哪些關鍵操作限制？
答案：僅 V 型型號支持 3 合 1 調光，通過 DIM+（紫）、DIM-（粉）端口實現，可選擇 0~10VDC 電壓、10V PWM 信號（100Hz~3KHz）、外加電阻三種調光方式；關鍵限制包括：禁止 DIM - 與 Vo - 連接，最小調光電壓為輸出電壓的 50%（低于該值輸出電壓無定義），調光端口輸出電流典型值 100μA，建議直接連接 LED 燈，不適合外加驅動器，0V/0kΩ/0% 占空比 PWM 輸入時輸出電壓可降至 0V。
問題 3（環境與使用）：NPF-200 系列的工作環境限制有哪些，使用時需注意哪些特殊要求？
答案：工作環境核心限制：機殼溫度 - 40℃~+85℃，工作濕度 20~95% RH（無冷凝），儲存溫度 - 40~+80℃；特殊使用要求：1. 海拔高于 2000 米時，無風扇機型操作環溫需按 3.5℃/1000 米調降；2. 低輸入電壓情況下需減額輸出，具體參照靜態特性曲線圖；3. 頻繁開關機會使電源啟動時間增長；4. 外殼最高溫度點低于 75℃時，才能保證壽命大于 50000 小時；5. 該電源僅作為元件與終端設備結合，終端設備制造商需對整套裝置重新進行 EMC 確認。
