明緯 NPF-120 系列 LED 驅動器的完整型號按輸出額定電壓劃分，共 9 款，具體型號及對應核心參數如下表，全系列額定功率均約 120W，僅額定電流、恒流電壓范圍等參數隨輸出電壓調整：
| 型號 | 輸出額定電壓 | 額定電流 | 恒電流工作電壓范圍 | 額定功率 | 紋波與噪聲（最大） | 最高轉換效率 |
|---|---|---|---|---|---|---|
| NPF-120-12 | 12V | 10A | 7.2~12V | 120W | 150mVp-p | 89% |
| NPF-120-15 | 15V | 8A | 9~15V | 120W | 150mVp-p | 89% |
| NPF-120-20 | 20V | 6A | 12~20V | 120W | 150mVp-p | 90% |
| NPF-120-24 | 24V | 5A | 14.4~24V | 120W | 150mVp-p | 90% |
| NPF-120-30 | 30V | 4A | 18~30V | 120W | 200mVp-p | 90% |
| NPF-120-36 | 36V | 3.4A | 21.6~36V | 122.4W | 200mVp-p | 90.5% |
| NPF-120-42 | 42V | 2.9A | 25.2~42V | 121.8W | 250mVp-p | 90.5% |
| NPF-120-48 | 48V | 2.5A | 28.8~48V | 120W | 250mVp-p | 89.5% |
| NPF-120-54 | 54V | 2.3A | 32.4~54V | 124.2W | 350mVp-p | 90% |

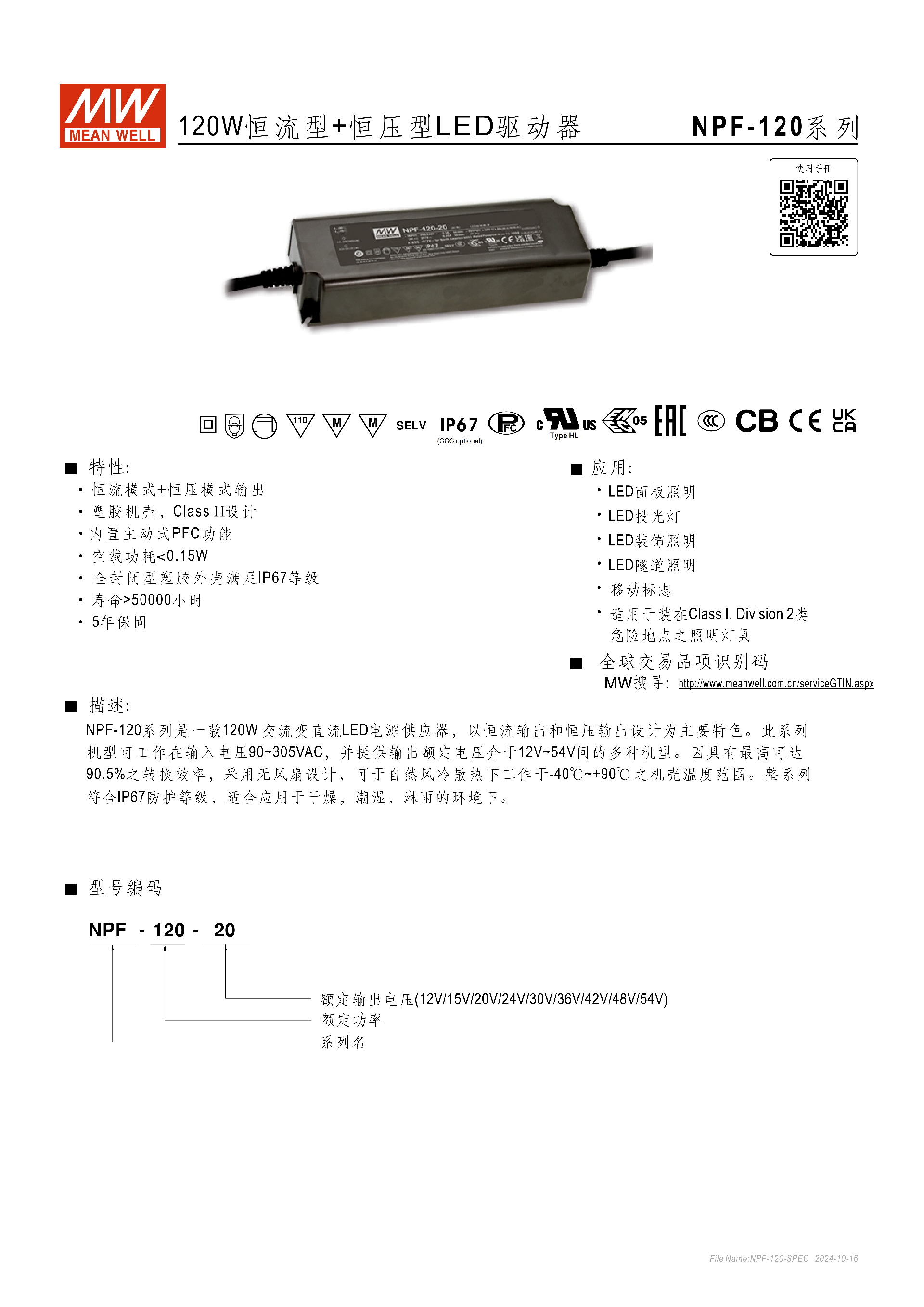

型號編碼規則
該系列型號為NPF-120-XX格式，各部分含義明確，無額外擴展編碼：
NPF：產品系列名，代表明緯恒流 + 恒壓型 LED 驅動器系列；
120：該系列的額定功率基準值（120W）；
XX：輸出額定直流電壓（單位：V），即上述 12/15/20/24/30/36/42/48/54。
明緯NPF-120 系列是 120W 恒流 + 恒壓型 LED 驅動器，采用塑膠機殼 Class II 設計，具備IP67防護等級與內置主動式 PFC 功能，空載功耗 **<0.15W**、壽命 **>50000 小時且提供 5 年保固；輸入電壓覆蓋90~305VAC**，輸出額定電壓有 12V 至 54V 九種機型，轉換效率最高達90.5%，無風扇設計可在 **-40℃~+90℃** 機殼溫度下工作，適配面板、投光、隧道等多種 LED 照明場景，還可用于 Class I, Division 2 類危險地點照明，同時具備過流、短路、過壓、過溫多重保護，電氣與安規指標均符合多國標準。
一、產品基礎定位與核心特性
明緯NPF-120 系列為120W 恒流型 + 恒壓型交流變直流 LED 驅動器，是面向各類 LED 照明場景的專業電源供應器，核心特性如下：
結構與防護：塑膠機殼Class II設計，全封閉外殼滿足IP67防護等級，適配干燥、潮濕、淋雨環境；
節能與長壽命：內置主動式 PFC功能，空載功耗 **<0.15W**，使用壽命 **>50000 小時 **（機殼最高溫度 Tc 低于 75℃時），提供5 年產品保固；
散熱與工作溫度：無風扇自然風冷設計，可在 **-40℃~+90℃** 機殼溫度范圍內工作；
轉換效率：轉換效率最高達90.5%，能量利用效率優異。

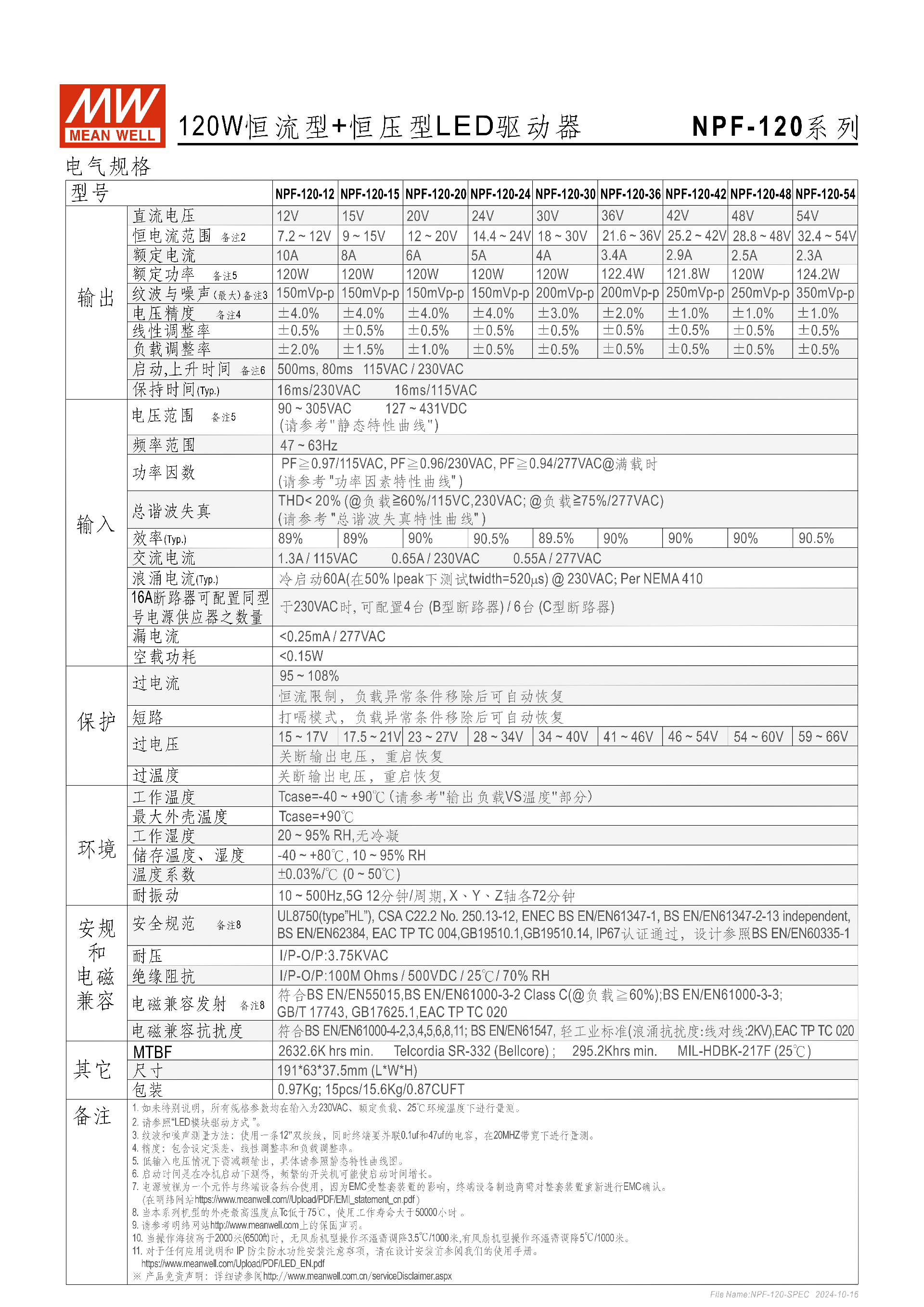

二、電氣核心規格
該系列輸入電壓覆蓋寬范圍，輸出提供 9 種額定電壓機型，核心電氣參數如下表，且所有未特別說明的參數均在230VAC 輸入、額定負載、25℃環境下測量：
| 輸出額定電壓 | 12V | 15V | 20V | 24V | 30V | 36V | 42V | 48V | 54V |
|---|---|---|---|---|---|---|---|---|---|
| 額定電流 | 10A | 8A | 6A | 5A | 4A | 3.4A | 2.9A | 2.5A | 2.3A |
| 額定功率 | 120W | 120W | 120W | 120W | 120W | 122.4W | 121.8W | 120W | 124.2W |
| 恒電流范圍 | 7.2~12V | 9~15V | 12~20V | 14.4~24V | 18~30V | 21.6~36V | 25.2~42V | 28.8~48V | 32.4~54V |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | 250mVp-p | 250mVp-p | 350mVp-p |
| 電壓精度 | ±4.0% | ±4.0% | ±4.0% | ±4.0% | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% |
| 最高轉換效率 | 89% | 89% | 90% | 90% | 90% | 90.5% | 90.5% | 89.5% | 90% |
其他關鍵電氣參數：
輸入：頻率47~63Hz，直流輸入兼容127~431VDC；保持時間16ms/230VAC/16ms/115VAC；
功率因數：PF≥0.97/115VAC、PF≥0.96/230VAC、PF≥0.94/277VAC（額定負載）；
總諧波失真：THD<20%（115/230VAC 負載≥60%、277VAC 負載≥75%）；
浪涌電流：冷啟動60A（230VAC，50% Ipeak 下測試）；
漏電流：<0.25mA/277VAC；
溫度系數：±0.03%/℃（0~50℃）。
三、驅動方式
系列支持 ** 恒流（CC）和恒壓（CV）** 雙模式驅動：
恒流模式：直接驅動 LED 模塊，驅動器最高輸出電壓由終端系統配置決定；
恒壓模式：搭配 DC/DC 驅動器驅動 LED 模塊；
負載異常時進入打嗝保護模式，異常移除后可恢復（部分保護為重啟恢復）。
四、多重保護功能
產品內置完善的電氣保護機制，不同故障對應不同保護策略，且均具備恢復能力：
過電流保護：觸發閾值為額定電流的95~108%，恒流限制，負載異常移除后自動恢復；
短路保護：進入打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，故障排除后重啟恢復，不同機型過壓觸發閾值為 15~66V 不等；
過溫度保護：機殼溫度過高時關斷輸出電壓，溫度恢復后重啟恢復。
五、環境與機械參數
工作環境：工作濕度20~95% RH（無冷凝）；儲存溫濕度 **-40~+85℃、10~95% RH**；耐振動10~500Hz、5G，X/Y/Z 三軸各測試 72 分鐘；
物理尺寸：1916337.5mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)0.97Kg，整箱 15 臺共15.6Kg，體積0.87CUFT；
線材規格：配備SJTW 18AWG×2C、SJTW 14AWG×2C線材，接線定義為 AC/L（棕色）、AC/N（藍色）、Vo+（紅色）、Vo-（黑色）；
平均無故障時間（MTBF）：2632.6K hrs min（Telcordia SR-332 標準）、295.2K hrs min（MIL-HDBK-217F 標準，25℃）。
六、安規與電磁兼容認證
安全規范：通過UL8750（type HL）、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14等多國標準，IP67防塵防水認證；
電氣絕緣：耐壓I/P-O/P:3.75KVAC；絕緣阻抗I/P-O/P:100M Ohms/500VDC（25℃/70%RH）；
電磁兼容發射：符合BS EN/EN55015、GB/T 17743、GB17625.1等標準，EN61000-3-2 Class C（負載≥60%）；
電磁兼容抗擾度：符合BS EN/EN61000-4系列、BS EN/EN61547標準，浪涌抗擾度線對線2KV（輕工業標準）。
七、應用場景
適配多種 LED 照明及標識場景，且可用于危險地點照明：
常規 LED 照明：面板照明、投光燈、裝飾照明、隧道照明；
標識類：移動標志；
特殊場景：Class I, Division 2 類危險地點的照明燈具。
八、特殊使用說明
低輸入電壓情況下需減額輸出，具體參考產品靜態特性曲線；
啟動時間為冷機啟動測試值（500ms/80ms，115/230VAC），頻繁開關會使啟動時間增長；
海拔高于2000 米（6500 英尺）時，無風扇機型每升高 1000 米工作溫度需降3.5℃；
EMC 受終端裝置影響，終設備制造商需對整套系統重新進行 EMC 確認。
關鍵問題
問題 1（產品適配性）：NPF-120 系列 LED 驅動器的輸入輸出電壓范圍是多少，有哪些輸出額定電壓機型？
答案：輸入電壓覆蓋90~305VAC，同時兼容127~431VDC；恒電流輸出電壓范圍隨機型不同為 7.2V~54V，具體有12V、15V、20V、24V、30V、36V、42V、48V、54V九種輸出額定電壓機型，對應額定電流從 2.3A 至 10A 不等。
問題 2（環境與防護）：NPF-120 系列的防護等級和工作溫度范圍是多少，適配哪些環境？
答案：該系列為全封閉塑膠外殼，滿足IP67防塵防水防護等級；機殼工作溫度范圍為 **-40℃~+90℃**，工作濕度 20~95% RH（無冷凝），可適配干燥、潮濕、淋雨的常規環境，同時可用于 Class I, Division 2 類危險地點，還能耐受 10~500Hz、5G 的振動環境。
問題 3（保護與可靠性）：NPF-120 系列具備哪些保護功能，核心可靠性指標如何？
答案：具備過電流、短路、過電壓、過溫度四重保護功能，其中過流為恒流限制自動恢復、短路為打嗝模式自動恢復、過壓和過溫為關斷輸出重啟恢復；核心可靠性指標為：空載功耗 <0.15W，使用壽命> 50000 小時（Tc<75℃），MTBF 達 2632.6K hrs min（Telcordia SR-332 標準），且提供 5 年產品保固，轉換效率最高達 90.5%。
